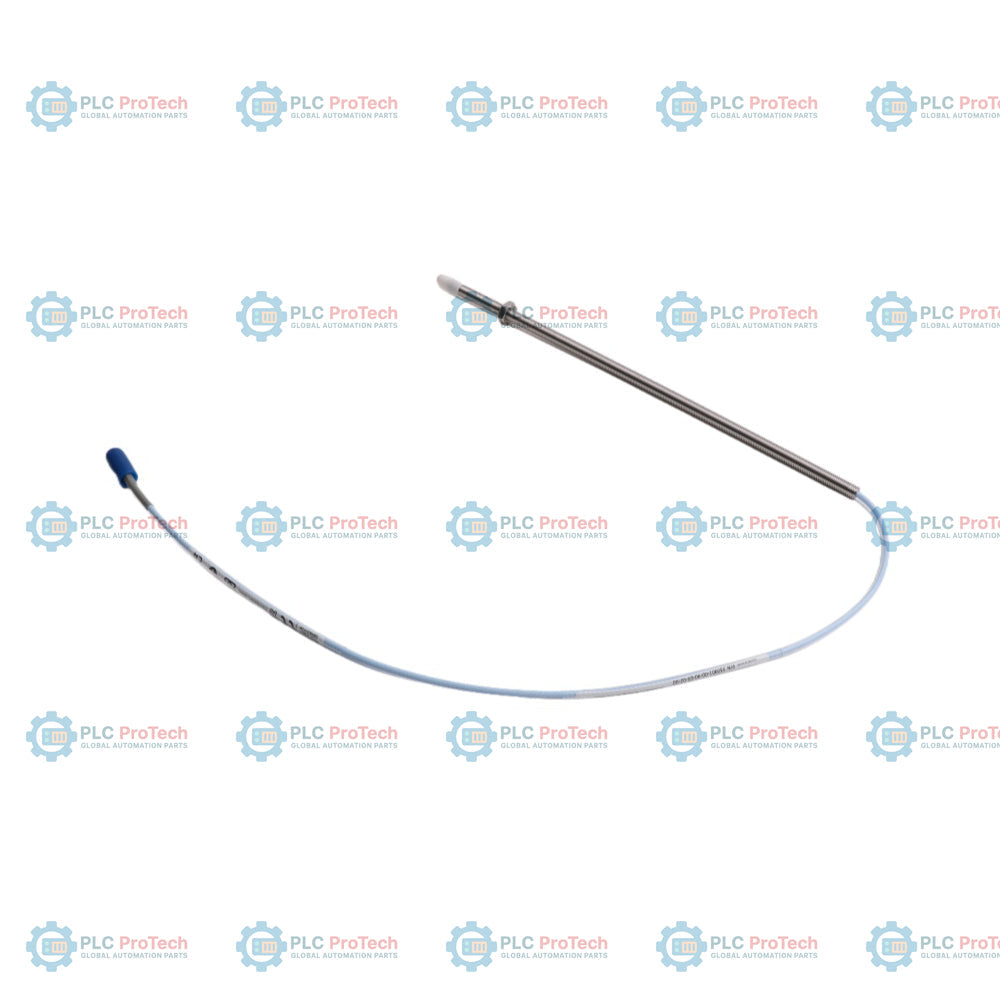

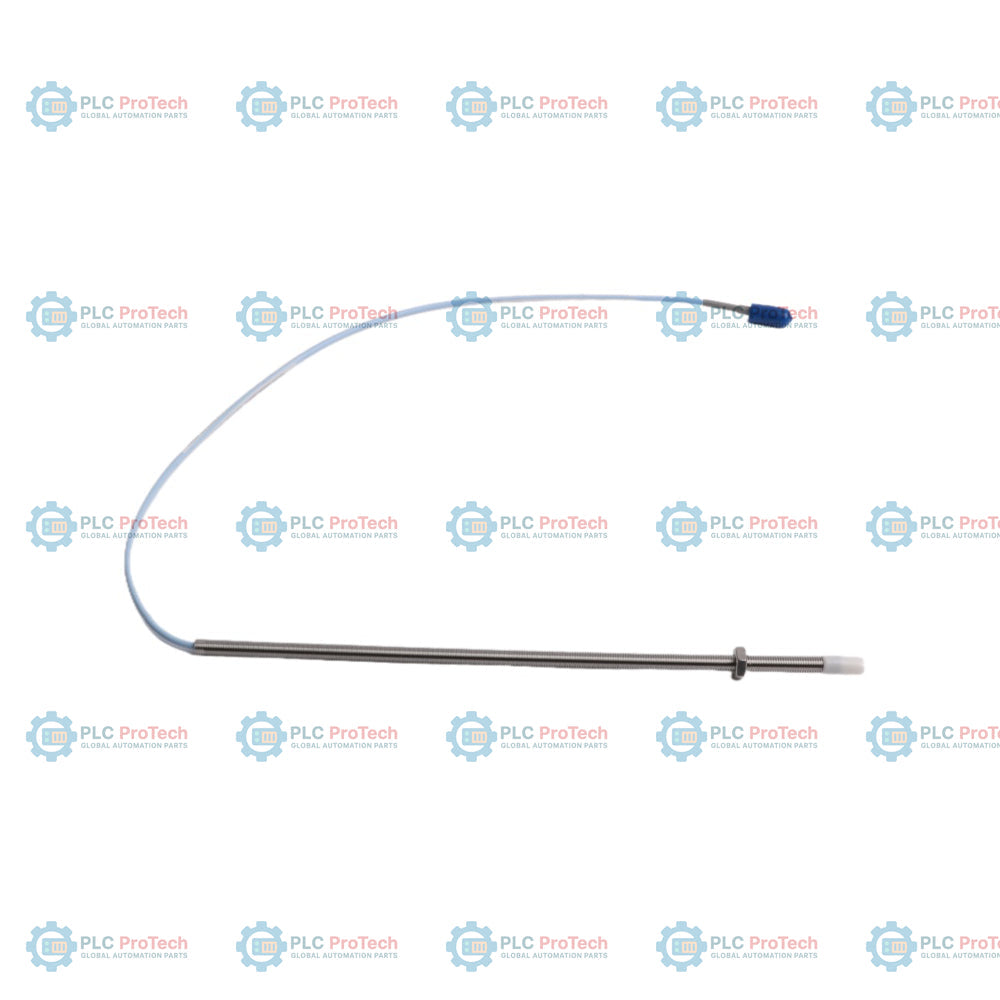

Bently Nevada 330901-00-90-05-02-00 3300 NSv Probe Kehampiran

SKU 330901-00-90-05-02-00

Dalam stok

12-month warranty
Free returns within 30 days

Pengilang: Bently Nevada
No. Produk: 330901-00-90-05-02-00
Negara asal:Amerika Syarikat
Jenis Produk: Prob Kedekatan 3300 NSv
Kod bar: 8537101190
Pembayaran: T/T, Western Union
Berat: 120g
Dimensi: 45 mm x 90 mm x 90 mm (T x W x D)
Pelabuhan penghantaran: Xiamen
Jaminan: 12 bulan

Perihalan

Pilihan 00 (panjang tanpa ulir 0.0 in) dan Pilihan 90 (panjang sarung 9.0 in) menetapkan konfigurasi prob kehampiran berulir 1/4-28 UNF ini — 330901-00-90-05-02-00. Prob kehampiran 3300 NSv tanpa perisai ini direka bentuk untuk pengukuran sesaran arus pusar tanpa sentuhan dalam kelegaan sempit dan kawasan sasaran yang lebih kecil. Prob ini mempunyai panjang keseluruhan 0.5 meter (20 in) yang ditamatkan dengan penyambung ClickLoc sepaksi miniatur pada kabel standard (Pilihan 02), dengan tiada pakej kelulusan agensi (Pilihan 00) dipilih.

Sistem 3300 NSv dioptimumkan untuk jentera dengan geometri sasaran kecil, seperti turbin gas aeroderivatif dan turbopemampat empar, yang tidak dapat memuatkan prob standard 5 mm atau 8 mm atau akan mengalami gangguan pandangan sisi yang teruk. Prob ini dipasangkan terus dengan kabel sambungan siri 330930 dan penderia Proximitor 330980 untuk menyediakan julat linear 1.5 mm (60 mil) dan faktor skala nominal 7.87 V/mm (200 mV/mil) pada jejak sasaran yang lebih kecil.

Ciri-ciri

Pilihan 00 menetapkan panjang tanpa ulir sepenuhnya, iaitu 0.0 in, untuk fleksibiliti maksimum kedalaman ulir.
Pilihan 90 menyediakan panjang keseluruhan sarung sebanyak 9.0 in, sesuai untuk pemasangan dengan kedalaman ketukan yang dalam.
Pilihan 05 menetapkan panjang keseluruhan 0.5 meter (20 in) bagi kabel sepaksi 75 ohm, bagi mengelakkan lebihan kenduran yang berlebihan.
Pilihan 02 merangkumi penyambung ClickLoc sepaksi miniatur pada kabel berpenebat FEP standard tanpa perisai.
Respons pandangan sisi yang dioptimumkan menghalang gangguan dinding sisi dalam lubang gerek sempit dan lubang gerek bertingkat.
Hujung prob polifenilena sulfida (PPS) dengan sarung keluli tahan karat AISI 304 memastikan ketahanan struktur dan kimia.

Aplikasi

Pengukuran getaran jejarian dan kedudukan paksi pada diameter aci yang lebih kecil daripada 20 mm.
Turbin gas aeroderivatif dan perumah galas pemampat empar.
Jentera gerek kecil dan jentera berkelajuan tinggi dengan kelegaan jejarian yang terhad.
Pemantauan galas filem bendalir dalam ruang terhad.

Maklumat Pesanan

Pilihan	Kod pada SKU Ini	Perihalan
Nombor Bahagian yang Boleh Dipesan	330901-00-90-05-02-00	Probe kehampiran 3300 NSv, ulir 1/4-28 UNF, tanpa perisai
A - Panjang Tanpa Ulir	00	Panjang tanpa ulir 0.0 in
B - Panjang Keseluruhan Sarung	90	Panjang keseluruhan sarung 9.0 in
C - Panjang Keseluruhan	05	Panjang keseluruhan 0.5 meter (20 in)
D - Pilihan Penyambung/Kabel	02	Penyambung sepaksi ClickLoc jantan miniatur, kabel standard
E - Pilihan Kelulusan Agensi	00	Tidak diperlukan

Spesifikasi Teknikal

Pengilang	Bently Nevada
Nombor Bahagian/Model	330901-00-90-05-02-00
Keluarga Transduser	3300 NSv (Pandangan Sisi Berdekatan)
Jenis Ulir	Ulir 1/4-28 UNF-2A
Pilihan Perisai	Tanpa perisai
Panjang Tanpa Ulir	0.0 in (0 mm)
Panjang Sarung	9.0 in (228.6 mm)
Panjang Keseluruhan	0.5 meter (20 in)
Jenis Penyambung	Penyambung sepaksi ClickLoc jantan miniatur
Jenis Kabel	75 ohm sepaksi, berpenebat FEP (fluoroetilena propilena)
Julat Linear	1.5 mm (60 mil), bermula kira-kira 0.25 mm (10 mil) dari sasaran
Tetapan Jurang yang Disyorkan	1.0 mm (40 mil)
Faktor Skala Inkremental (ISF)	7.87 V/mm (200 mV/mil)
Penyimpangan daripada Garis Lurus Padanan Terbaik (DSL)	Kurang daripada +/-0.06 mm (+/-2.3 mil) sepanjang julat linear
Tindak Balas Frekuensi Sistem	0 hingga 10 kHz: +0, -3 dB (dengan konfigurasi sistem biasa)
Bahan Hujung Probe	Polifenilena sulfida (PPS)
Bahan Sarung Probe	Keluli tahan karat AISI 304 (SST)
Kekuatan Tegangan	220 N (50 lb) maksimum berkadar antara sarung dengan wayar / penyambung dengan penyambung
Suhu Operasi/Penyimpanan	-52 degC hingga +177 degC (-62 degF hingga +351 degF)
Pengedapan Tekanan	Gelang-O Viton untuk pengedapan tekanan
Kelembapan	100% pemeluwapan, tidak boleh direndam (apabila penyambung dilindungi)

Garis Panduan Pemasangan

Kekalkan had penglibatan ulir (maksimum 0.375 in untuk ulir 1/4-28) bagi mencegah tersekat semasa pemasangan.
Pastikan jarak minimum antara sarung dengan sasaran dikekalkan bagi mengelakkan ralat penentukuran pandangan sisi.
Jangan melebihi tork pemasangan sarung yang disyorkan, iaitu 5.1 N-m (45 in-lb).
Kekalkan jejari lenturan minimum 25.4 mm (1.0 in) untuk penghalaan kabel sepaksi standard.
Lindungi sambungan sepaksi dengan pelindung penyambung atau pita silikon swa-lebur untuk mencegah kemasukan kelembapan.

FAQ

Apakah yang ditentukan oleh nombor model 330901-00-90-05-02-00?

Model ini menentukan prob kedekatan Bently Nevada 3300 NSv dengan ulir 1/4-28 UNF, panjang tanpa ulir 0.0 inci, panjang keseluruhan sarung 9.0 inci, panjang keseluruhan kabel 0.5 meter, penyambung ClickLoc sepaksi standard dan tanpa kelulusan agensi.

Apakah aplikasi biasa untuk prob 3300 NSv ini?

Prob ini digunakan pada mesin dengan ruang yang sempit atau saiz sasaran yang terhad, seperti turbopemampat berkelajuan tinggi dan turbin gas aeroderivatif, yang tidak boleh dipasangkan prob standard 5 mm atau 8 mm.

Bolehkah saya menyambungkan prob 0.5 meter ini terus kepada penderia Proximitor?

Ya, dengan syarat panjang elektrik keseluruhan sepadan dengan panjang penderia Proximitor (biasanya 5.0 atau 7.0 meter). Kabel sambungan siri 330930 dengan panjang yang sesuai mesti digunakan untuk mencapai panjang penentukuran sistem keseluruhan.

Adakah kabel sepaksi standard pada prob ini mempunyai perisai mekanikal?

Tidak, konfigurasi khusus ini (330901) tidak berperisai. Untuk aplikasi yang memerlukan perisai keluli tahan karat, model 330902 disyorkan.
