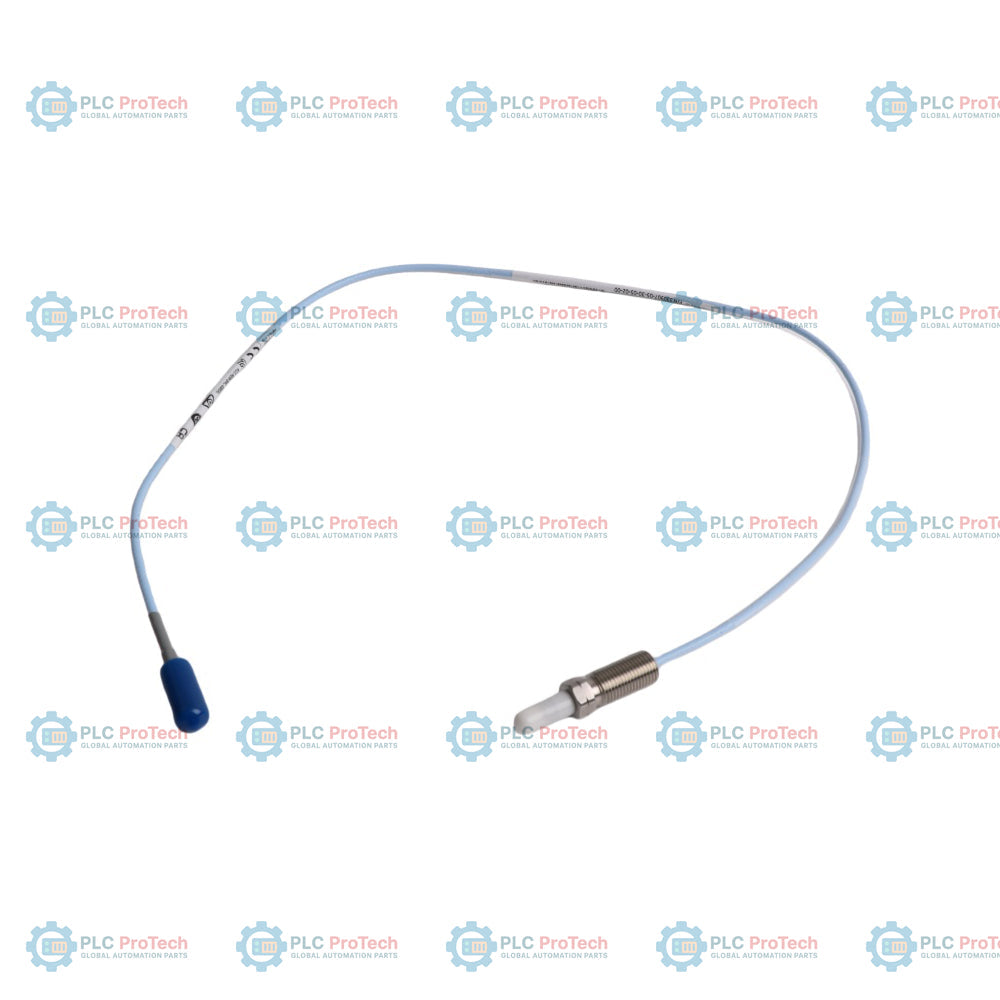

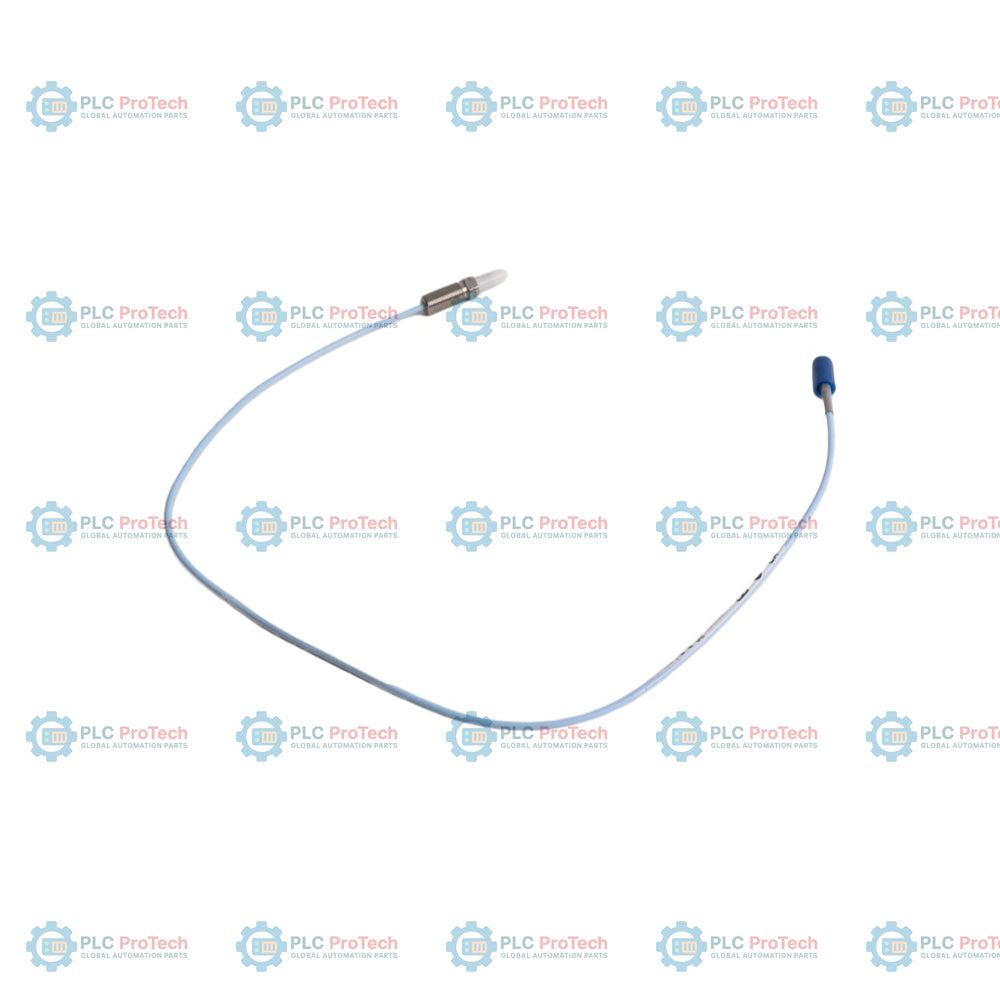

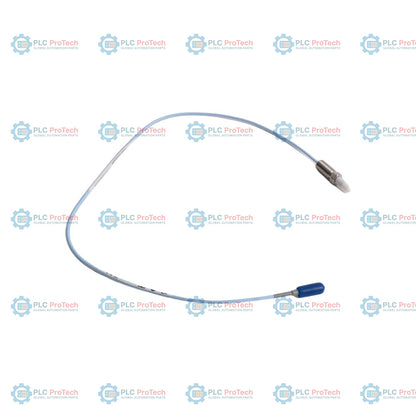

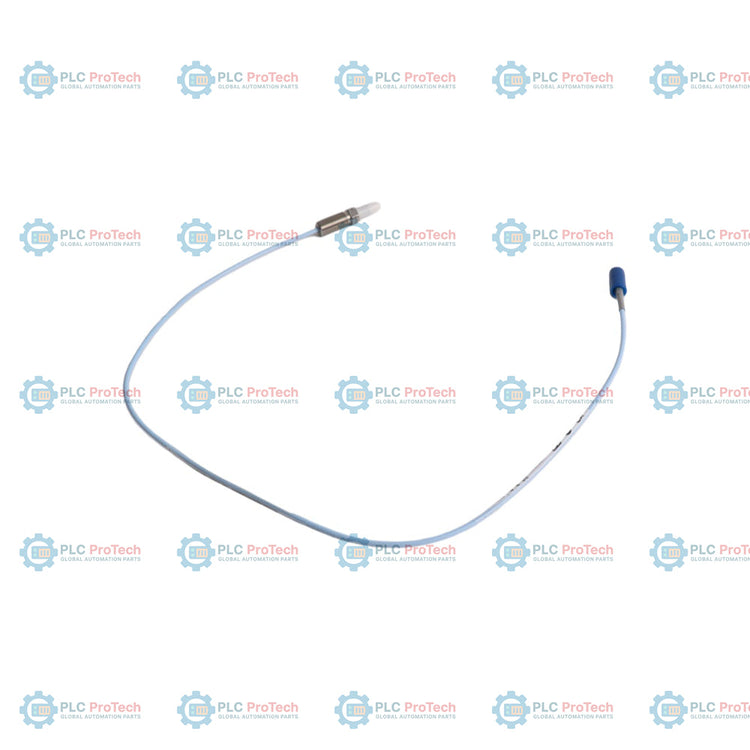

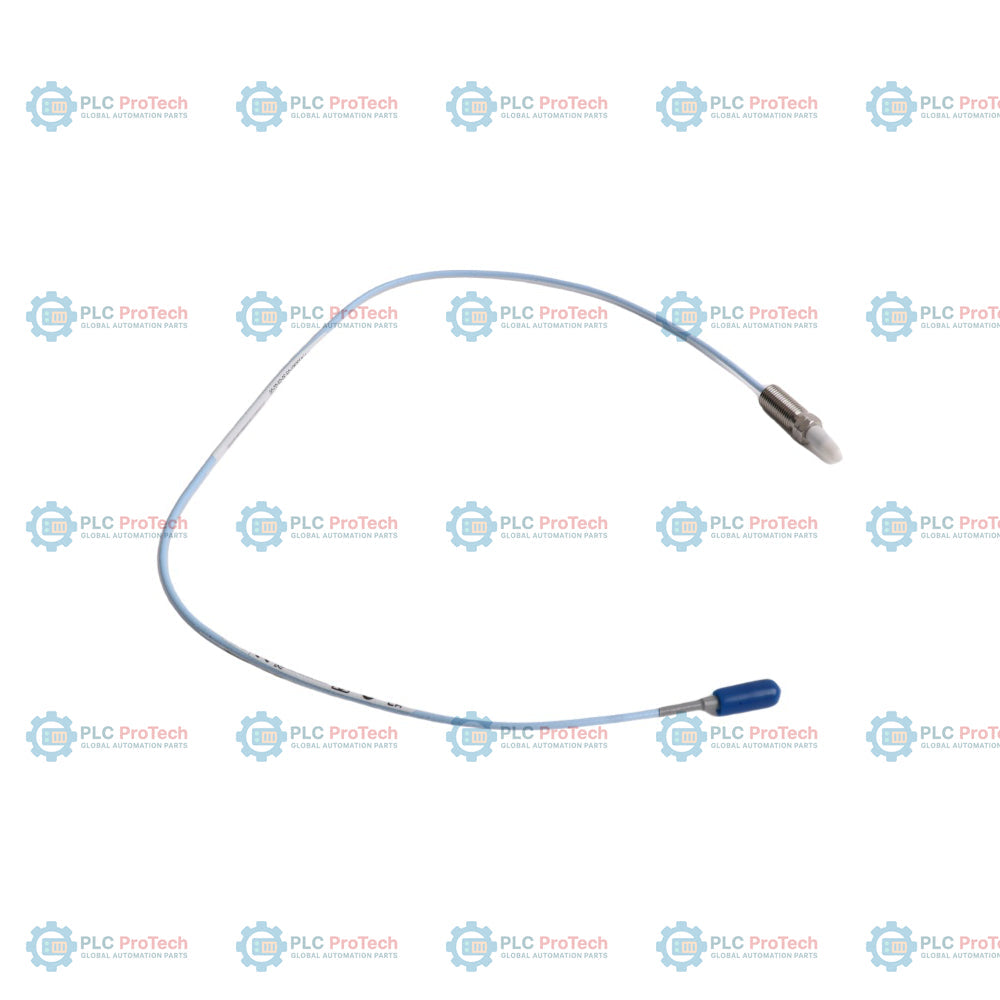

Bently Nevada 330907-05-30-05-02-05 3300 NSv Probe Lekapan Terbalik

Penerangan

Pilihan 05 (panjang tanpa ulir 5.0 mm) dan Pilihan 30 (panjang sarung 30 mm) menetapkan konfigurasi berulir metrik M10x1 ini — 330907-05-30-05-02-05, sebuah probe kedekatan pelekap songsang 3300 NSv. Sensor anjakan arus pusar tanpa sentuhan ini direka khusus untuk ruang kelegaan yang sempit dan kawasan sasaran yang lebih kecil dalam mesin berputar berkelajuan tinggi, dengan faktor skala purata 7.87 V/mm (200 mV/mil) dalam julat linear 1.5 mm (60 mil). Sebagai model pelekap songsang, probe ini direka untuk dipasang dari bahagian belakang perumah mesin atau sekat, menjadikannya sesuai untuk aplikasi berdiameter kecil, turbin gas aeroderivatif dan pemasangan yang mempunyai akses sangat terhad ke kawasan sasaran.

Tidak seperti probe 3300 NSv pelekap standard (seperti 330905) yang berulir dari hadapan dan menyokong perisai pelindung, konfigurasi pelekap songsang ini tidak menyokong perisai atau pelindung penyambung. Probe ini dilengkapi kabel sepaksi FEP tanpa perisai standard sepanjang 0.5 meter (20 inci) dan penyambung ClickLoc sepaksi mini. Diperakui di bawah Pilihan 05 untuk kelulusan kawasan berbahaya, probe ini serasi sepenuhnya dengan Sensor Proximitor 330980 dan kabel sambungan 330930 untuk membentuk sistem transduser lengkap sepanjang 5 meter atau 7 meter.

Ciri-ciri

• Badan probe berulir M10x1 diperbuat daripada keluli tahan karat AISI 304 dengan hujung polifenilena sulfida (PPS) berketahanan tinggi.
• Panjang tanpa ulir Pilihan 05 menyediakan segmen tanpa ulir 5.0 mm agar sesuai dengan ruang pemasangan sekat mesin tertentu.
• Panjang sarung Pilihan 30 menyediakan panjang keseluruhan sarung padat 30 mm yang direka untuk pemasangan dari arah songsang.
• Panjang keseluruhan Pilihan 05 menyediakan kabel probe sepaksi berpenebat FEP sepanjang 0.5 meter (20 inci) dengan galangan 75 ohm.
• Penyambung Pilihan 02 ditamatkan dengan penyambung sepaksi ClickLoc jantan mini untuk sambungan selamat dengan mekanisme kunci putar.
• Kelulusan agensi Pilihan 05 merangkumi pelbagai kelulusan antarabangsa (CSA, ATEX, IECEx) untuk pemasangan yang selamat secara intrinsik.
• Penyambung ClickLoc diperbuat daripada loyang bersadur emas untuk menahan kakisan dan mengekalkan sentuhan yang kukuh dalam persekitaran industri dengan getaran tinggi.
• Proses pengacuan TipLoc menghasilkan ikatan molekul antara hujung PPS dan sarung keluli tahan karat, sekali gus menghalang pemisahan.
• Reka bentuk CableLoc menyediakan ketahanan terhadap daya tarikan sehingga 220 N (50 paun) pada sambungan probe-ke-kabel.

Aplikasi

• Pengukuran getaran aci dan kedudukan paksi dalam mesin berdiameter kecil.
• Turbin gas aeroderivatif dan peralatan tambahan yang mempunyai geometri sasaran terhad.
• Pemampat, pam dan kotak gear berkelajuan tinggi dengan ruang kelegaan yang terhad.
• Pengubahsuaian untuk akses terhad apabila pemasangan probe standard dari hadapan adalah mustahil.

Maklumat Pesanan

Spesifikasi Teknikal

Panduan Pemasangan

• Penglibatan Ulir: Probe lekap songsang mesti diulirkan dengan berhati-hati dari bahagian belakang pendakap atau sekat. Penglibatan ulir maksimum yang disyorkan untuk ulir M10x1 ialah 15 mm.
• Spesifikasi Tork: Untuk bekas probe lekap songsang M10x1, tork pemasangan yang disyorkan ialah 7.5 N-m (66 in-lb), dengan tork maksimum terkadar 22.6 N-m (200 in-lb).
• Jejari Lenturan Kabel: Patuhi jejari lenturan minimum 25.4 mm (1.0 inci) untuk kabel sepaksi berpenebat FEP bagi mengelakkan kemerosotan perlindungan.
• Pengendalian Penyambung: Bersihkan penyambung dengan putik bebas serat dan alkohol isopropil sebelum disambungkan. Sambungan hendaklah diketatkan dengan tangan; tork penyambungan maksimum yang disyorkan ialah 0.56 N-m (5 in-lb) bagi mengelakkan kerosakan pada ulir ClickLoc sepaksi mini.
• Pembumian: Pastikan sistem transduser dibumikan dengan betul melalui satah belakang monitor. Perisai probe diasingkan daripada bekas.

Pematuhan dan Pensijilan

• ATEX/IECEx: Ex ia IIC T5...T1 Ga / Ex ia IIIC T90C...T280C Dc / Ex nA IIC T5...T1 Gc / Ex ec IIC T5...T1 Gc
• CSA/NRTL: Kelas I, Zon 0, Kelas I, Div 1, Kumpulan A, B, C, D; Kelas I, Div 2, Kumpulan A, B, C, D
• Tanda CE: Mematuhi Arahan EMC 2014/30/EU dan Arahan RoHS 2011/65/EU
• China RoHS: Tempoh Penggunaan Mesra Alam (EFUP) selama 15 tahun
