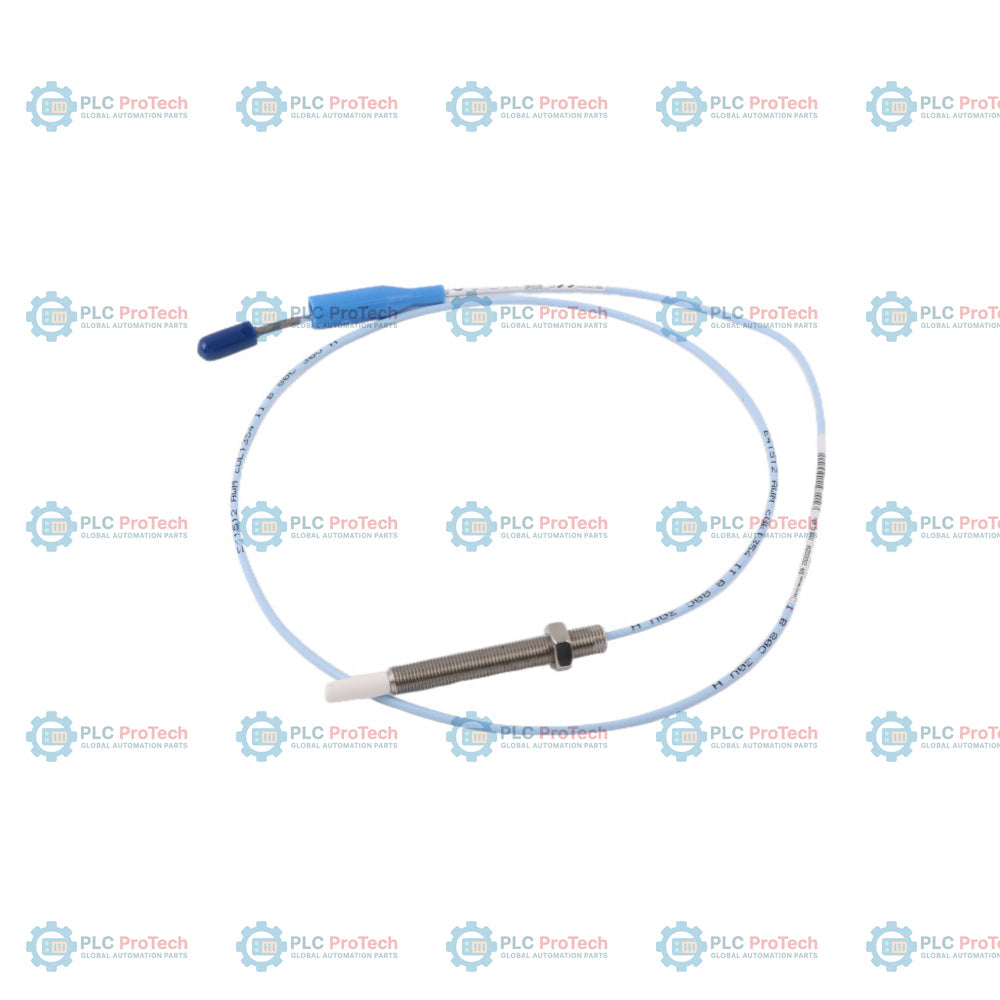

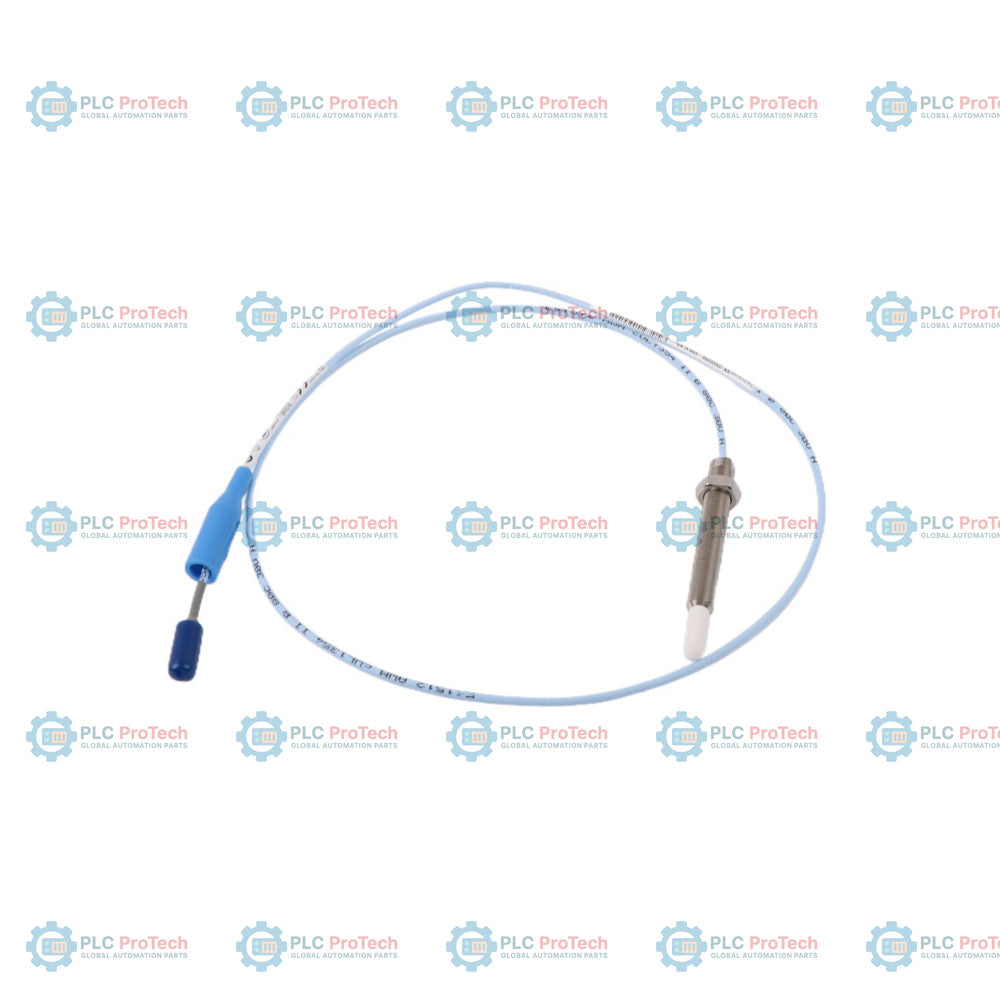

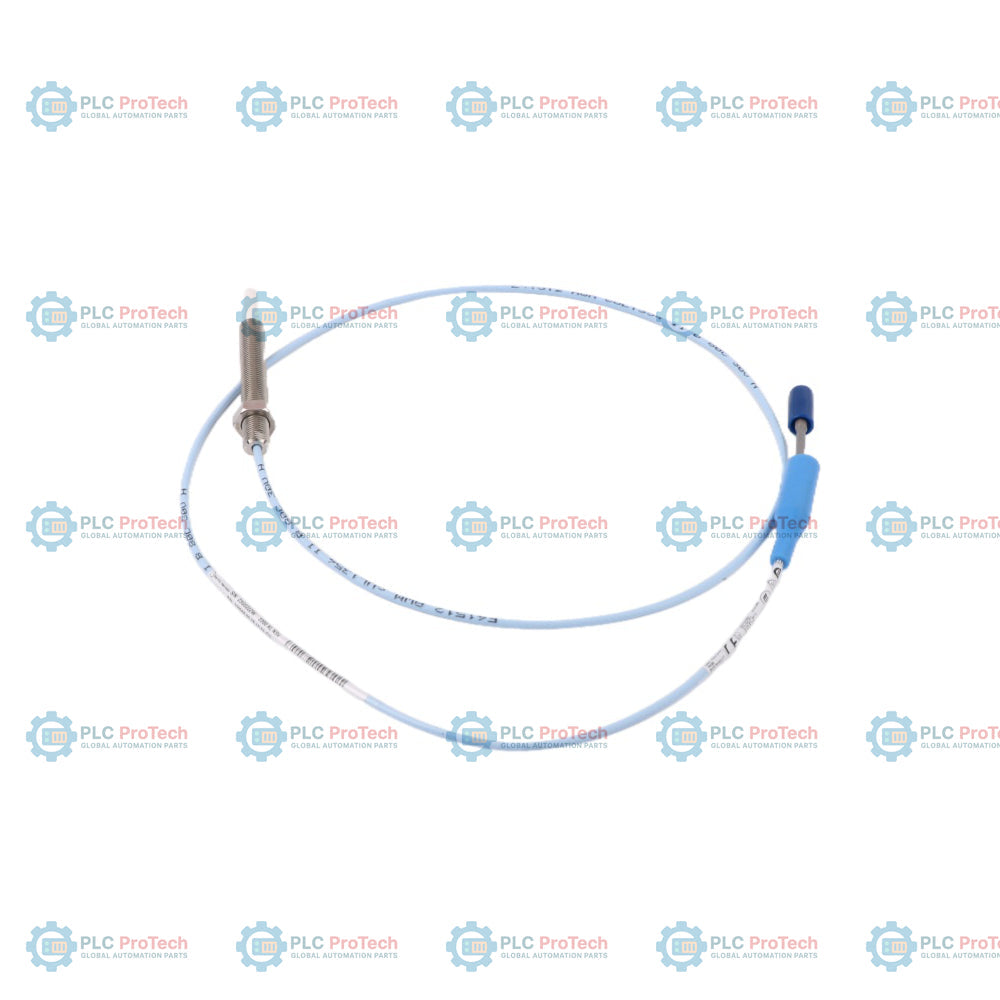

Bently Nevada 330908-00-55-05-02-00 3300 XL NSv Probe Kehampiran

Penerangan

330908-00-55-05-02-00 ialah Prob Jarak NSv 3300 arus pusar yang direka bentuk oleh Bently Nevada untuk gelung pemantauan anjakan jentera tanpa sentuhan dan getaran aci dinamik. Transduser berulir pecahan ini berfungsi sebagai input sensor bersepadu dalam Sistem Transduser Jarak NSv 3300 XL, yang digunakan khusus dalam pemampat udara empar, pemampat penyejukan dan pemampat gas proses yang mempunyai ruang pengukuran dalaman yang sangat terhad. Dengan mengunjurkan medan pembawa frekuensi radio (RF) frekuensi tinggi ke kawasan sasaran bersebelahan, sensor ini menangkap peralihan celah mikro secara berterusan yang disebabkan oleh arus pusar pada permukaan dan menghantar semula gelombang anjakan analog mentah ini ke modul Proximitor jauh.

Sensor khusus ini direka bentuk untuk zon aplikasi yang mempunyai lubang balas dalam, kekangan keterlihatan pandangan sisi yang teruk atau kelegaan belakang yang terhad sehingga menghalang penggunaan reka bentuk prob jarak 5 mm atau 8 mm standard. The 330908-00-55-05-02-00 Konfigurasi ini mempunyai sarung keluli berulir pecahan 3/8-24 UNF tanpa selongsong perisai, menjadikannya sangat fleksibel untuk disalurkan melalui salur dalaman mesin yang sempit atau laluan perlindungan. Ia ditentukur untuk mengukur getaran jejarian dinamik pada aci sempit yang lebih kecil daripada 51 mm (2 in) atau kedudukan tujahan paksi pada permukaan sasaran rata yang lebih kecil daripada 15 mm (0.6 in). Tanpa pensijilan agensi luaran di bawah penetapan serbaguna ini, prob tersebut menghasilkan isyarat anjakan linear berterusan kepada platform diagnostik hos.

Ciri-ciri

• Seni bina hujung transduser berprofil rendah yang direka bentuk untuk lubang balas jentera yang sempit dan laluan kelegaan pandangan sisi yang terhad.
• Sarung pecahan 3/8-24 UNF yang lasak dan berulir penuh tanpa perisai, menawarkan bentuk yang ringan dan fleksibel untuk laluan penghalaan kabel yang terhad.
• Palam sepaksi miniatur ClickLoc bersalut emas dan diperbuat daripada loyang bersepadu, yang menghasilkan pautan wayar berkunci positif dengan kehilangan rendah serta tahan getaran.
• Gegelung sensor kestabilan tinggi yang dioptimumkan untuk menjejaki kawasan sasaran kecil, termasuk aci berputar berdiameter mikro di bawah 51 mm.
• Keserasian ke belakang penuh secara terus pasang dengan sistem transduser RAM Bently Nevada 3300 legasi dan seni bina pemprosesan siri 190.

Aplikasi

• Penjejakan getaran aci jejarian dan anjakan galas filem bendalir dinamik pada pemampat empar berkelajuan tinggi industri.
• Penangkapan ofset kedudukan tujahan paksi rotor dua arah di dalam kotak gear turboekspander kompak.
• Pengesanan kelajuan sasaran berputar, pengesahan kelajuan sifar dan penjanaan isyarat rujukan fasa Keyphasor dalam ruang sempit.

Profil Mekanikal & Formula Berat Tepat

Dalam penjejakan aset berintegriti tinggi, penggunaan dimensi kotak yang tidak khusus boleh menyebabkan gangguan mekanikal semasa pelarasan pendakap. Menurut pemalar teknikal helaian data rasmi Bently Nevada, geometri fizikal dan metrik jisim kering terkumpul untuk probe berulir sepenuhnya sepanjang 0.5 meter khusus ini dikira dengan tepat seperti di bawah:

• Panjang Sarung Tanpa Ulir (Pilihan A): Tepat 0.0 inci (0 mm) yang menunjukkan profil laras berulir sepenuhnya.
• Panjang Keseluruhan Sarung (Pilihan B): Tepat 5.5 inci (139.7 mm) yang mewakili panjang sarung struktur capaian lanjutan.
• Bahagian Sarung Berulir: Dikira sebagai Panjang Keseluruhan Sarung ditolak Panjang Tanpa Ulir (5.5 inci - 0.0 inci) = 5.5 inci (139.7 mm) ulir 3/8-24 UNF aktif.
• Panjang Fizikal Keseluruhan Kabel (Pilihan C): Tepat 0.5 meter (1.6 kaki / 19.7 inci) diukur dari permukaan hujung probe hingga sambungan sepaksi terminal.
• Ketumpatan Jisim Linear Kabel Tanpa Perisai: Nominal 33 gram per meter (0.35 oz/kaki) hasil daripada lapisan sepaksi standard yang ringan dan tanpa perisai.
• Jisim Bersih Kepala Probe dan Sarung Panjang: Kira-kira 55 gram (1.94 oz) termasuk cangkerang berulir keluli tahan karat AISI 304 sepanjang 5.5 inci yang dipanjangkan, gegelung penderiaan dan pemasangan hab peralihan.
• Jumlah Berat Bersih Perkakasan: Dikira sebagai (33 g/m x 0.5 m) + 55 g = 71.5 gram (2.52 oz) berat bersih mutlak perkakasan seunit (tidak termasuk kotak penghantaran dan nat kunci industri 9/16 inci yang disertakan).

Maklumat Pesanan

Spesifikasi Teknikal

Sambungan/Antara Muka

Garis Panduan Pemasangan

• Pemadanan Gelung Sistem Keseluruhan: Probe dengan panjang fizikal 0.5 meter ini mesti dipadankan dengan kabel sambungan 4.5 meter untuk membentuk gelung sistem keseluruhan 5.0 meter, atau kabel sambungan 6.5 meter untuk membentuk gelung sistem keseluruhan 7.0 meter. Jumlah panjang mesti sepadan tepat dengan panjang penentukuran elektrik sensor Proximitor 3300 XL NSv.
• Pelarasan Jurang Mekanikal: Skru probe secara manual ke dalam perumah mesin sehingga hujungnya menyentuh permukaan sasaran, kemudian undurkan probe ke ambang voltan jurang linear yang ditetapkan (biasanya -9.0 Vdc atau julat linear tengah) sebelum mengetatkan nat pengunci 9/16 inci.
• Elakkan Sentuhan Bumi: Pastikan simpang penyambung sepaksi miniatur ClickLoc tidak menyentuh dinding logam kotak simpang atau pemasangan konduit. Balut sambungan yang telah disambungkan dengan pita silikon bercantum sendiri untuk mengelakkan gangguan gelung hingar elektrik.
• Penghalaan Perlindungan Konduit: Oleh sebab model ini tidak mempunyai sarung perisai keluli tahan karat yang fleksibel, wayar plumbum sepaksi mentah mesti disalurkan sepenuhnya melalui konduit kedap cecair khusus yang tegar atau fleksibel, atau kotak simpang pelindung untuk melindunginya daripada kerosakan mekanikal, tepi logam tajam dan medan elektromagnet tinggi (EMI).
