Bently Nevada 330930-060-04-05 Kabel Sambungan 3300 NSv

Penerangan

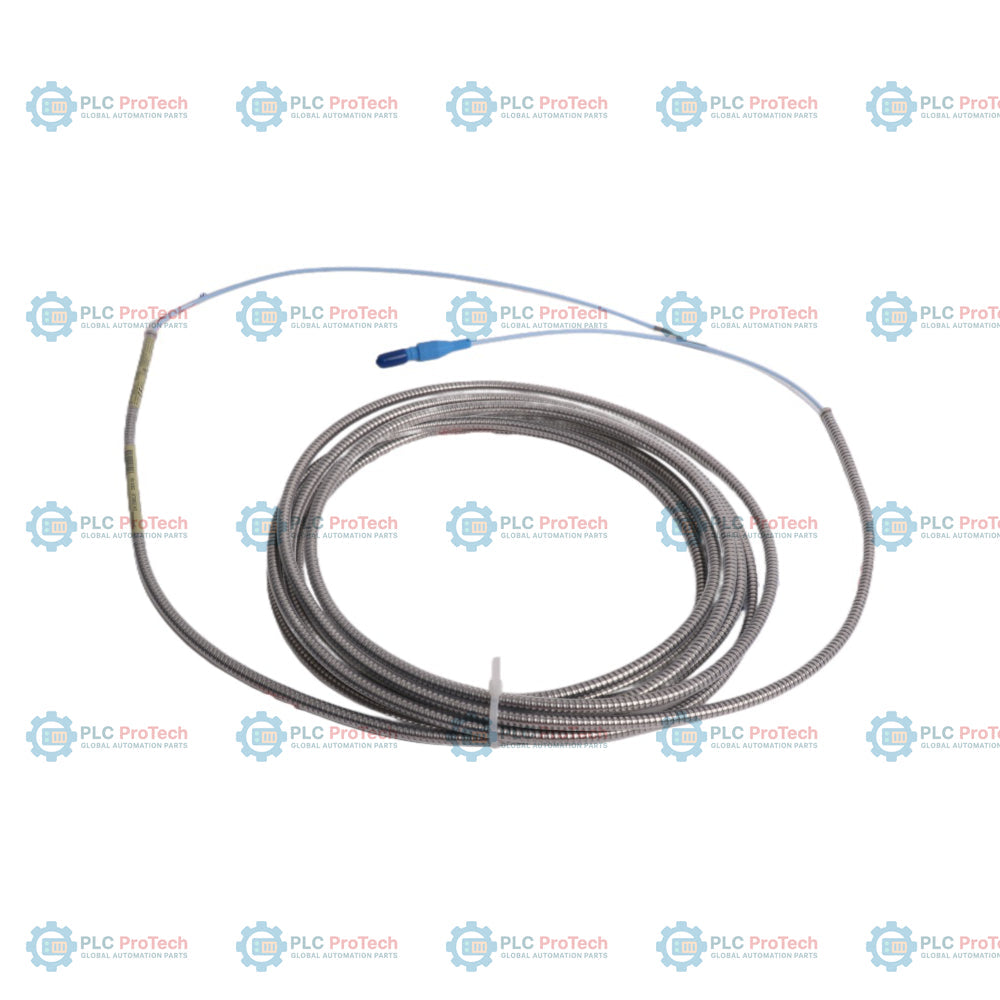

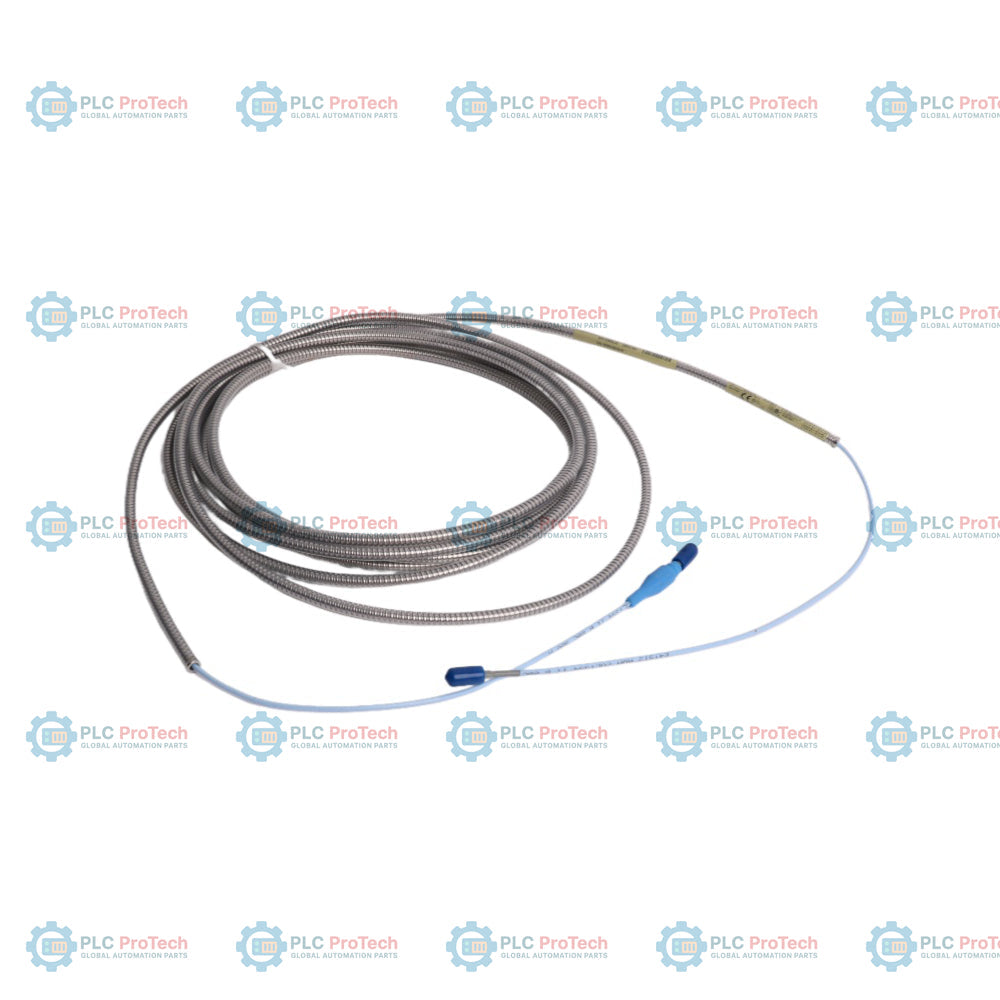

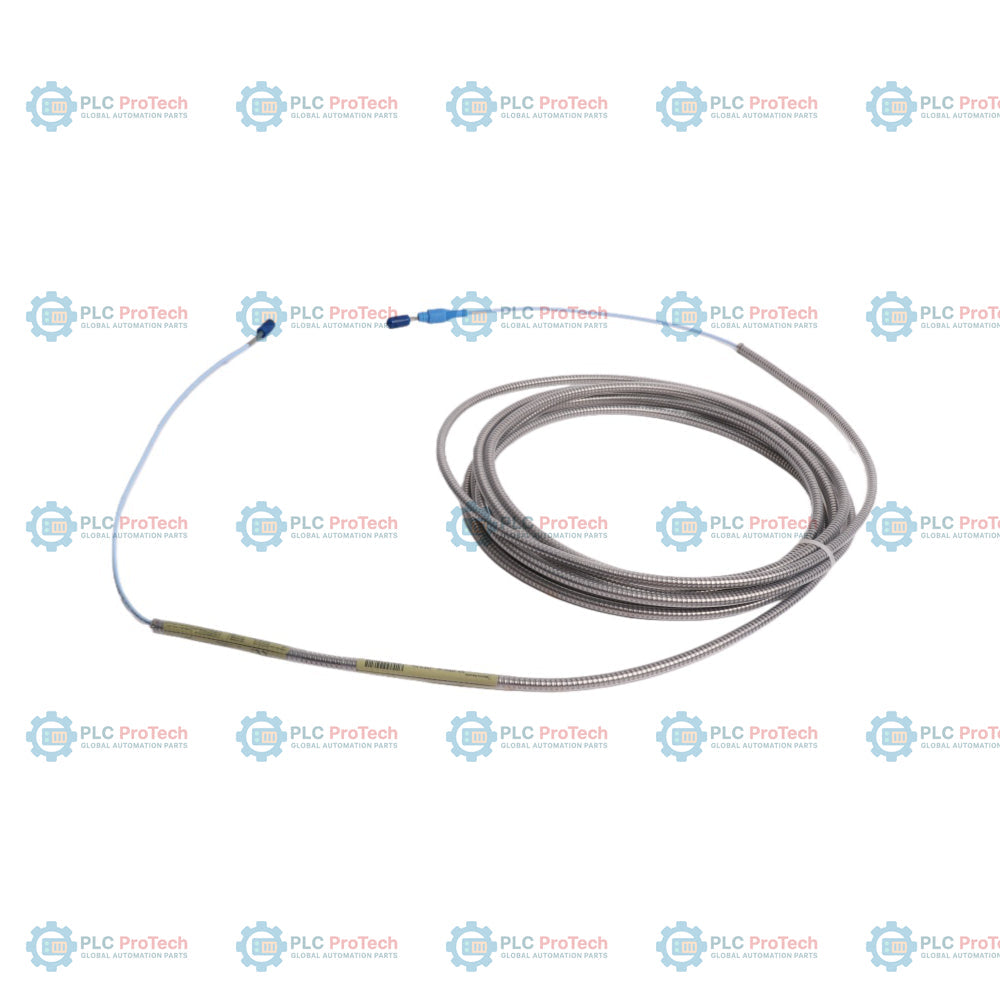

330930-060-04-05 menetapkan kabel sambungan 3300 NSv sepanjang 6.0 meter yang dilengkapi perisai keluli tahan karat, jaket FEP pelindung dan pelindung penyambung bersepadu. Konfigurasi pilihan khusus ini menyediakan perlindungan fizikal dan penghadangan persekitaran dalam aplikasi industri dengan kelegaan kecil, apabila saiz sasaran yang lebih kecil atau profil pemasangan yang padat mengehadkan pemasangan transduser standard. Kabel ini menyambungkan probe kehampiran 3300 NSv kepada Sensor Proximitor 3300 XL NSv yang serasi untuk melengkapkan gelung pengukuran sesaran tanpa sentuhan.

Tidak seperti konfigurasi standard tanpa perisai (Pilihan 00) atau varian berperisai tanpa jaket (Pilihan 02), kabel ini menggunakan jaket etilena propilena berfluorinasi (FEP) yang kukuh di atas perisai keluli tahan karat untuk menahan pendedahan kepada bahan kimia menghakis dan lelasan mekanikal. Selain itu, pelindung penyambung fluorosilikon yang dipasang siap menghalang pencemaran kelembapan dan bendalir pada persambungan probe-ke-kabel yang kritikal, manakala kelulusan Pilihan 05 membenarkan pemasangan di kawasan berbahaya.

Ciri-ciri

• Pilihan 060 menetapkan jumlah panjang kabel 6.0 meter (19.7 kaki), sepadan dengan profil penentukuran sistem yang diperlukan.
• Pilihan 04 menyediakan perisai keluli tahan karat bersepadu dengan jaket luar FEP pelindung untuk melindungi talian sepaksi dalaman daripada kerosakan fizikal dan kemerosotan kimia.
• Pelindung penyambung fluorosilikon yang dipasang siap pada hujung betina menghalang kemasukan kelembapan, minyak turbin dan serpihan pada titik sambungan probe-ke-kabel.
• Pematuhan Pilihan 05 menyediakan pelbagai pensijilan global kawasan berbahaya untuk persekitaran mudah meletup.
• Binaan sepaksi FEP berpenebat 75 ohm mengekalkan impedans malar untuk mengelakkan herotan isyarat sepanjang laluan pengukuran.
• Penyambung sepaksi ClickLoc miniatur memastikan gandingan yang kukuh dengan penglibatan sentuhan positif.

Aplikasi

• Turbin stim dan gas berdiameter kecil
• Jentera berkelajuan tinggi dengan geometri sasaran yang terhad
• Turbin gas aeroderivatif
• Pemampat empar dan pam dengan kelegaan mekanikal yang kecil
• Pemantauan getaran aci, kedudukan paksi dan anjakan jejarian di kawasan proses berbahaya

Maklumat Pesanan

Spesifikasi Teknikal

Garis Panduan Pemasangan

Semasa memasang kabel sambungan 3300 NSv, patuhi amalan kejuruteraan berikut:

• Jangan melebihi jejari lenturan kabel minimum 25.4 mm (1.0 in) untuk mengelakkan kerosakan dalaman atau perubahan impedans pada teras sepaksi.
• Pastikan penyambung betina pada kabel sambungan dipadankan dengan kukuh pada penyambung jantan prob kehampiran. Ketatkan dengan tangan, atau kepada maksimum 0.56 N m (5 in lb) jika menggunakan sepana tork. Jangan gunakan playar atau alat lain yang tidak berkadar.
• Letakkan pelindung penyambung fluorosilikon yang telah dipasang terlebih dahulu di atas sambungan yang dipadankan untuk melindungi sentuhan elektrik daripada cecair, kelembapan dan kemasukan zarah. Elakkan menggunakan pita silikon di dalam selongsong mesin atau di tempat yang dijangka terdedah secara langsung kepada minyak turbin.
• Lalukan kabel melalui salur atau dulang kabel khusus untuk mengasingkannya daripada gangguan elektromagnet (EMI) dan bahaya fizikal. Kekalkan jarak fizikal daripada talian kuasa AC voltan tinggi.
• Pastikan panjang gabungan prob kehampiran dan kabel sambungan sepadan dengan jumlah panjang sistem terkalibrasi yang diperlukan oleh Sensor Proximitor 3300 XL NSv (biasanya 5.0 meter atau 7.0 meter).

Pematuhan dan Pensijilan

Kabel sambungan 3300 NSv dengan Pilihan 05 memenuhi pelbagai piawaian global untuk keselamatan industri dan pemasangan di kawasan berbahaya:

• Kelulusan Amerika Utara (cNRTLus): Selamat secara intrinsik untuk Kelas I, Zon 0, AEx/Ex ia IIC Ga; Kelas I, Kumpulan A, B, C, D; Kelas II, Kumpulan E, F, G; Kelas III. Tidak mencetuskan nyalaan untuk Kelas I, Zon 2, AEx/Ex nA/ec IIC Gc; Kelas I, Bahagian 2, Kumpulan A, B, C, D.
• ATEX & IECEx: Selamat secara intrinsik Ex ia IIC T4/T5 Ga; Ex ia IIIC T90C/T105C Dc. Tidak menghasilkan percikan/peningkatan keselamatan Ex nA IIC T4/T5 Gc; Ex ec IIC T4/T5 Gc.
• Keselamatan Fungsian: Diperakui SIL 2 (HFT = 0) atau diperakui SIL 3 (HFT = 1) apabila disepadukan ke dalam sistem berinstrumentasi keselamatan mengikut garis panduan standard.
• Pematuhan Alam Sekitar: Tanda CE, Arahan RoHS Kesatuan Eropah 2011/65/EU, dan mematuhi RoHS China (penetapan EFUP 15 tahun).
