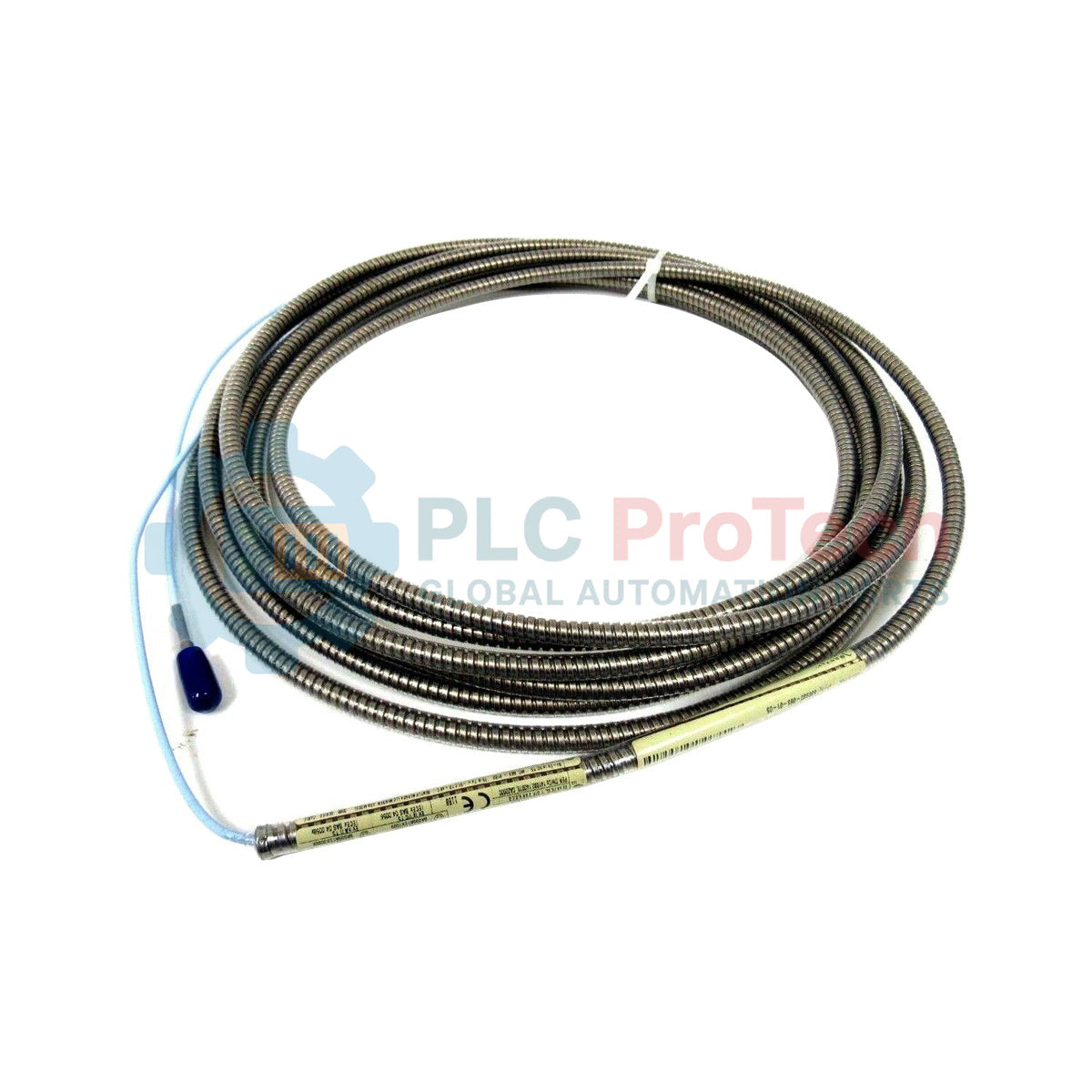

Bently Nevada 330930-060-04-CN 3300 NSv Kabel Sambungan

Penerangan

Direka untuk perlindungan mesin kritikal dan sistem pemantauan keadaan, Bently Nevada 330930-060-04-CN ialah kabel sambungan transduser berkeandalan tinggi yang direka bentuk untuk digunakan dengan sistem probe kehampiran 3300 NSv. Kabel ini berfungsi sebagai pautan sambungan penting antara probe kehampiran dan sensor Proximitor, bagi memastikan penghantaran tepat isyarat arus pusar frekuensi tinggi untuk pengukuran getaran dan kedudukan.

Konfigurasi 330930-060-04-CN menampilkan perlindungan mekanikal yang kukuh serta perlindungan alam sekitar yang dioptimumkan untuk persekitaran mesin industri. Dengan saluran keluli tahan karat pelindung dan jaket FEP tahan bahan kimia, kabel ini memberikan ketahanan maksimum terhadap kehausan fizikal, cecair dan keadaan persekitaran yang keras, sambil mengekalkan integriti isyarat sepanjang jaraknya yang berukuran 6.0 meter. Pelindung penyambung terbina dalam memberikan keselamatan tambahan untuk antara muka terminal penting daripada kemasukan kelembapan dan habuk.

Ciri-ciri

• Perisai Kukuh: Perisai keluli tahan karat memberikan ketahanan unggul terhadap remukan mekanikal dan perlindungan daripada hentaman fizikal dalam persekitaran industri.
• Jaket FEP: Jaket luar Fluorinated Ethylene Propylene berprestasi tinggi menawarkan ketahanan cemerlang terhadap pelarut industri, kelembapan dan bahan mengakis.
• Perlindungan Penyambung: Pelindung penyambung yang dipasang siap melindungi titik sambungan daripada kehausan akibat pergerakan dinamik dan pencemaran alam sekitar.
• Perlindungan Isyarat Dioptimumkan: Binaan sepaksi kehilangan rendah yang direka khas memastikan penghantaran data diagnostik yang stabil dan bebas hingar untuk sistem perlindungan mesin (TSI).

Aplikasi

• Sistem pemantauan getaran turbin wap dan gas.
• Pengesanan kedudukan aci pemampat empar dan pengembang.
• Diagnostik mesin berputar di loji penapisan minyak dan gas.
• Peralatan penyeliaan turbin loji penjanaan kuasa (TSI).
• Pemantauan peralatan pemprosesan petrokimia.

Spesifikasi Teknikal

Panduan Pemasangan

• Jejari Lenturan Minimum: Kekalkan jejari lenturan minimum yang ditetapkan semasa pemasangan laluan untuk mengelakkan kerosakan pada konduktor dalaman dan perisai keluli tahan karat.
• Kebersihan Penyambung: Pastikan titik sambungan sepaksi bebas daripada kotoran, gris dan kelembapan sebelum penyambungan.
• Perlindungan Saluran: Apabila melalui kawasan yang mempunyai bahaya struktur, lalukan kabel melalui saluran elektrik khusus atau dulang kabel untuk meminimumkan tekanan mekanikal.
• Pembumian: Ikuti skema sistem bagi memastikan perisai sepaksi dibumikan dengan betul hanya pada hujung sensor Proximitor untuk mengelakkan gelung bumi.

Pematuhan dan Pensijilan

• Perlindungan Letupan ATEX Zon 0/1/2
• Piawaian Kawasan Berbahaya IECEx
• NEPSI (Pusat Penyeliaan dan Pemeriksaan Kebangsaan untuk Produk Perlindungan Letupan, China)
