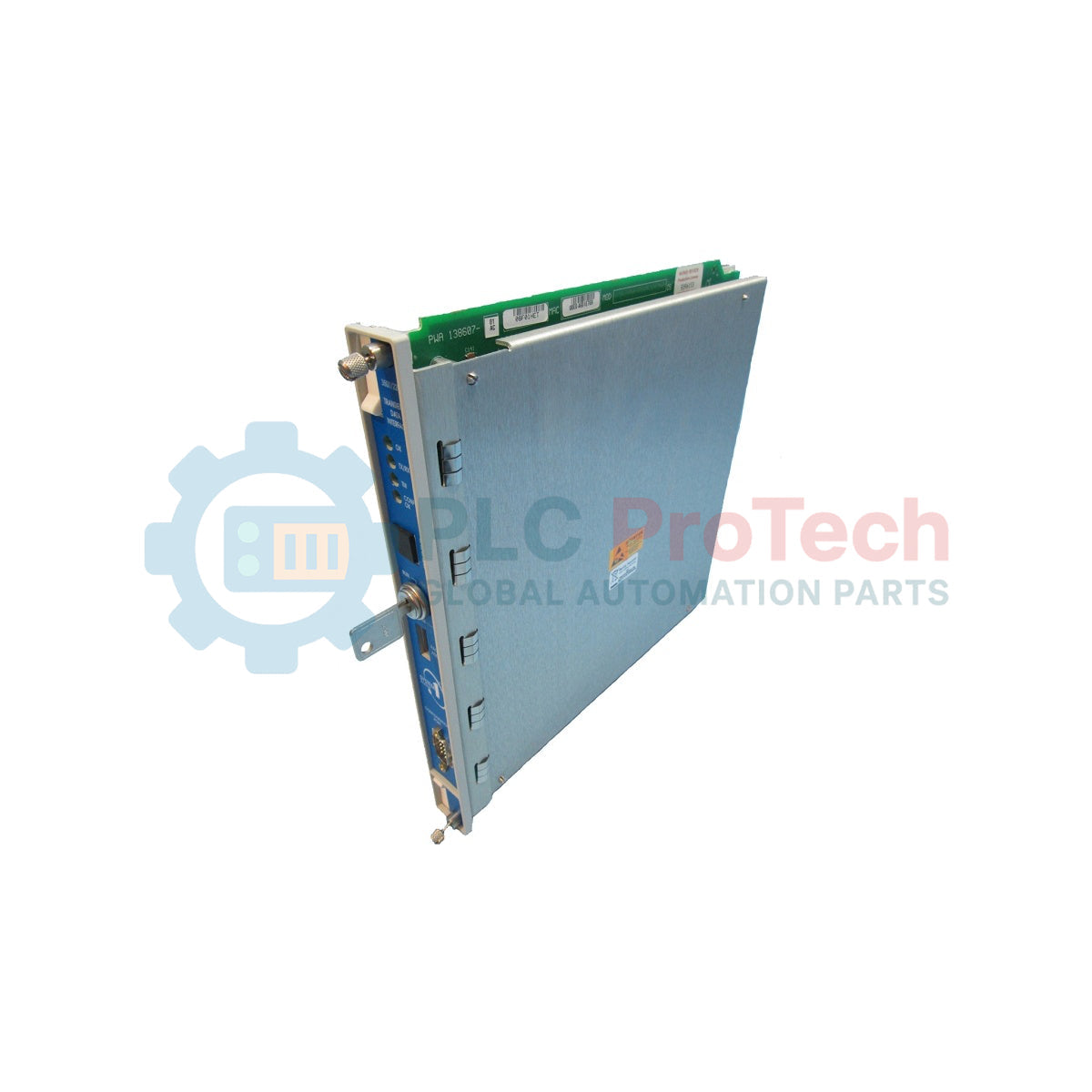

Sebagai pengurus pautan komunikasi utama antara sistem perlindungan jentera Bently Nevada 3500 dan perisian hos penyeliaan, Bently Nevada 3500/22-01-01-01 berfungsi sebagai modul Antara Muka Data Transien (TDI) yang penting. Unit ini mengumpulkan data statik dan dinamik transien yang kritikal daripada modul pemantau rak dan menghantarnya ke perisian pemantauan keadaan System 1 melalui rangkaian berkelajuan tinggi. Direka bentuk untuk kebolehpercayaan tinggi, unit ini disepadukan dengan lancar ke dalam persekitaran kawalan industri bagi menyokong diagnostik masa nyata dan analisis kesihatan mesin.
| Kod Pilihan | Penerangan Pilihan |
|---|---|
| 3500/22-01 | Jenis Antara Muka Data Transien Standard |
| -01 | Modul I/O Ethernet 10Base-T/100Base-TX |
| -01 | Pilihan Kelulusan Agensi CSA/NRTL/C (Kelas I, Div 2) |
| Pengilang | Bently Nevada |
| Nombor Model | 3500/22-01-01-01 |
| Jenis Modul | Antara Muka Data Transien (TDI) |
| Kelajuan Port Ethernet | Perundingan Automatik 10Base-T / 100Base-TX |
| Protokol yang Disokong | Protokol proprietari Bently Nevada, Modbus TCP/IP (konfigurasi pilihan) |
| Suhu Operasi | -30 hingga +65 degC (-22 hingga +150 Fahrenheit) |
| Suhu Penyimpanan | -40 hingga +85 degC (-40 hingga +185 Fahrenheit) |
| Had Kelembapan | Kelembapan relatif 95% tanpa pemeluwapan |
| Berat Bersih Modul TDI | 0.91 kg (2.0 paun) |
| Berat Bersih Modul I/O | 0.20 kg (0.44 paun) |
| Berat Penghantaran (Dikira) | 3.00 kg (6.6 paun) |
| Negara Asal | Amerika Syarikat |
| Port / Penyambung | Penetapan Fungsi / Litar |
|---|---|
| RJ-45 Utama | Sambungan Ethernet ke komputer hos / pelayan System 1 |
| Port Konfigurasi (Hadapan) | Port komunikasi USB atau Bersiri untuk konfigurasi komputer riba tempatan secara langsung |
| Susunan Pin Satah Belakang TDI | Bas komunikasi rak berterusan dan pemindahan data modul pemantau |
TDI 3500/22 ialah pengganti moden bagi Modul Antara Muka Rak 3500/20 (RIM) lama. Ambil perhatian bahawa peningkatan daripada 3500/20 kepada 3500/22 memerlukan perisian konfigurasi rak 3500 dikemas kini. Sila maklum bahawa mungkin terdapat kebergantungan perisian tegar merentas modul pemantau saluran lama (seperti 3500/42M) apabila menggunakan TDI; sahkan bahawa versi perisian tegar modul pemantau sepadan dengan keluaran perisian tegar TDI.
Apabila menjalankan pemerolehan transien berketumpatan tinggi pada berbilang saluran, pastikan lebar jalur rangkaian mencukupi. TDI mengutamakan fungsi perlindungan mesin pada satah belakang, tetapi rangkaian Ethernet yang sesak boleh menyebabkan kelewatan dalam pemindahan bentuk gelombang dinamik ke System 1. Pastikan 3500/22 dipasang pada slot yang bersebelahan terus dengan bekalan kuasa (biasanya slot 1) seperti yang ditetapkan oleh reka bentuk satah belakang.
Sentiasa gunakan kabel pasangan terpiuh berperisai (STP) berkualiti tinggi untuk antara muka Ethernet bagi melindunginya daripada gangguan elektromagnet (EMI) yang dijana oleh mesin berputar berat di sekeliling. Untuk konfigurasi alamat IP awal, sambungkan terus ke port utiliti konfigurasi pada panel hadapan sebelum memasang modul di lokasi rak jauh.
Global Express Shipping
Returns & Warranty
Pengilang: Bently Nevada
No. Produk: 3500/22-01-01-01
Negara asal:Amerika Syarikat
Jenis Produk: Modul Antara Muka Data Transien
Pembayaran: T/T, Western Union
Berat: 320g
Pelabuhan penghantaran: Xiamen
Jaminan: 12 bulan
