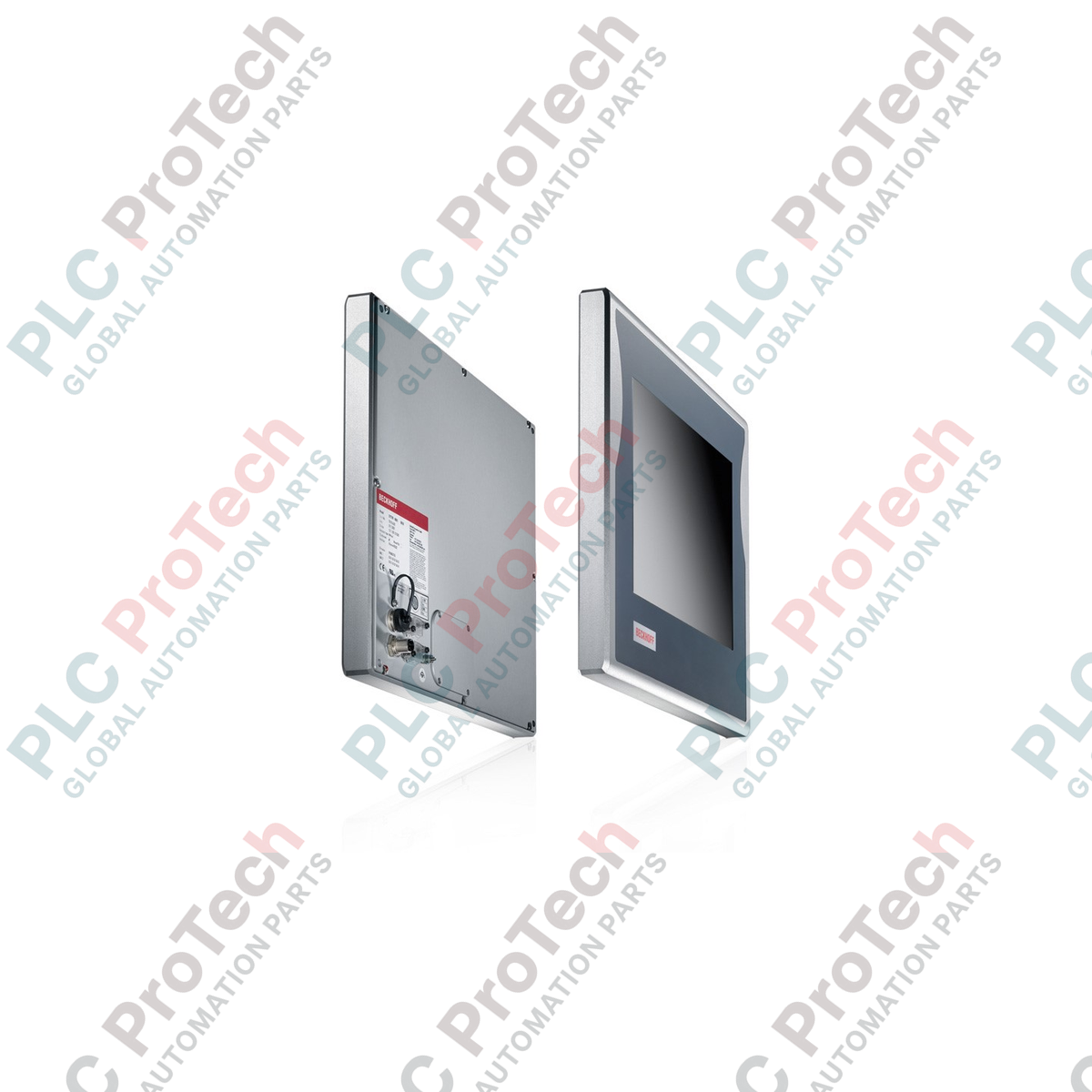

BECKHOFF CP7713-0001-0050 ialah Panel PC industri yang direka untuk pemasangan pada lengan pelekap. Ditempatkan dalam perumah aluminium yang tertutup sepenuhnya, unit ini direka bentuk untuk menyediakan kawalan dan visualisasi terus di mesin atau barisan proses tanpa memerlukan kabinet kawalan tambahan. Unit ini dioptimumkan untuk keadaan operasi yang mencabar apabila penjimatan ruang dan interaksi langsung amat penting.

Model ini mengintegrasikan paparan 19 inci dengan papan kekunci hadapan terbina dalam, yang menyediakan maklum balas operator yang jelas serta keupayaan kemasukan data secara langsung. Bahagian belakang panel mempunyai empat lubang berulir M6 dalam susunan standard, membolehkan pemasangan terus pada lengan pelekap standard atau plat penyesuai. Reka bentuk penyejukan pasif tanpa kipas menggunakan perumah aluminium itu sendiri untuk mengalirkan haba dengan cekap.

Dilengkapi pemproses Intel Atom x5-E39xx pada papan induk padat, CP7713-0001-0050 menawarkan keupayaan pemprosesan gred industri, storan kad CFast keadaan pepejal serta dua antara muka Ethernet Gigabit yang dikonfigurasikan untuk rangkaian industri berkelajuan tinggi dan integrasi sistem secara langsung.

Ciri-ciri

• Paparan TFT 19 inci dengan resolusi 1280 x 1024 piksel.
• Perumah aluminium tertutup sepenuhnya yang memberikan perlindungan IP65 menyeluruh daripada habuk dan kelembapan.
• Papan kekunci operator hadapan terbina dalam dengan kekunci kawalan sistem.
• Direka untuk pemasangan terus pada lengan pelekap menggunakan empat lubang berulir M6 x 18 mm terbina dalam pada plat belakang.
• Seni bina penyejukan pasif tanpa kipas.
• Dua antara muka Ethernet 10/100/1000BASE-T.
• Sokongan untuk kad memori kilat CFast berkeandalan tinggi.
• Pilihan antara muka bersiri industri melalui sambungan bertaraf IP65.

Aplikasi

• Kawalan pada peringkat mesin dan visualisasi Antara Muka Manusia-Mesin (HMI).
• Stesen operator teragih yang dipasang pada lengan ayun atau tiang.
• Pemantauan proses dalam persekitaran industri yang basah, berhabuk atau mencabar.

Spesifikasi Teknikal

Sambungan / Antara Muka

Panduan Pemasangan

1. Pastikan semua bekalan kuasa dan mesin yang berkaitan telah dinyahbekalkan sepenuhnya sebelum memasang peranti.
2. Letakkan Panel PC pada penyesuai lengan pelekap dengan menjajarkan empat lubang berulir M6 pada plat belakang.
3. Kemaskan peranti menggunakan skru M6 dengan kedalaman penglibatan ulir maksimum 18 mm. Jangan ketatkan secara berlebihan.
4. Pastikan semua kabel bertaraf IP65 dipasang dan dikunci kemas pada penyambung pasangannya untuk mengekalkan keutuhan pengedap persekitaran.
5. Sambungkan titik pembumian bumi perlindungan kepada pembumian sistem setempat.
6. Sambungkan bekalan kuasa 24 V DC, dengan memberi perhatian teliti kepada kekutuban terminal sebelum menghidupkan sistem.
