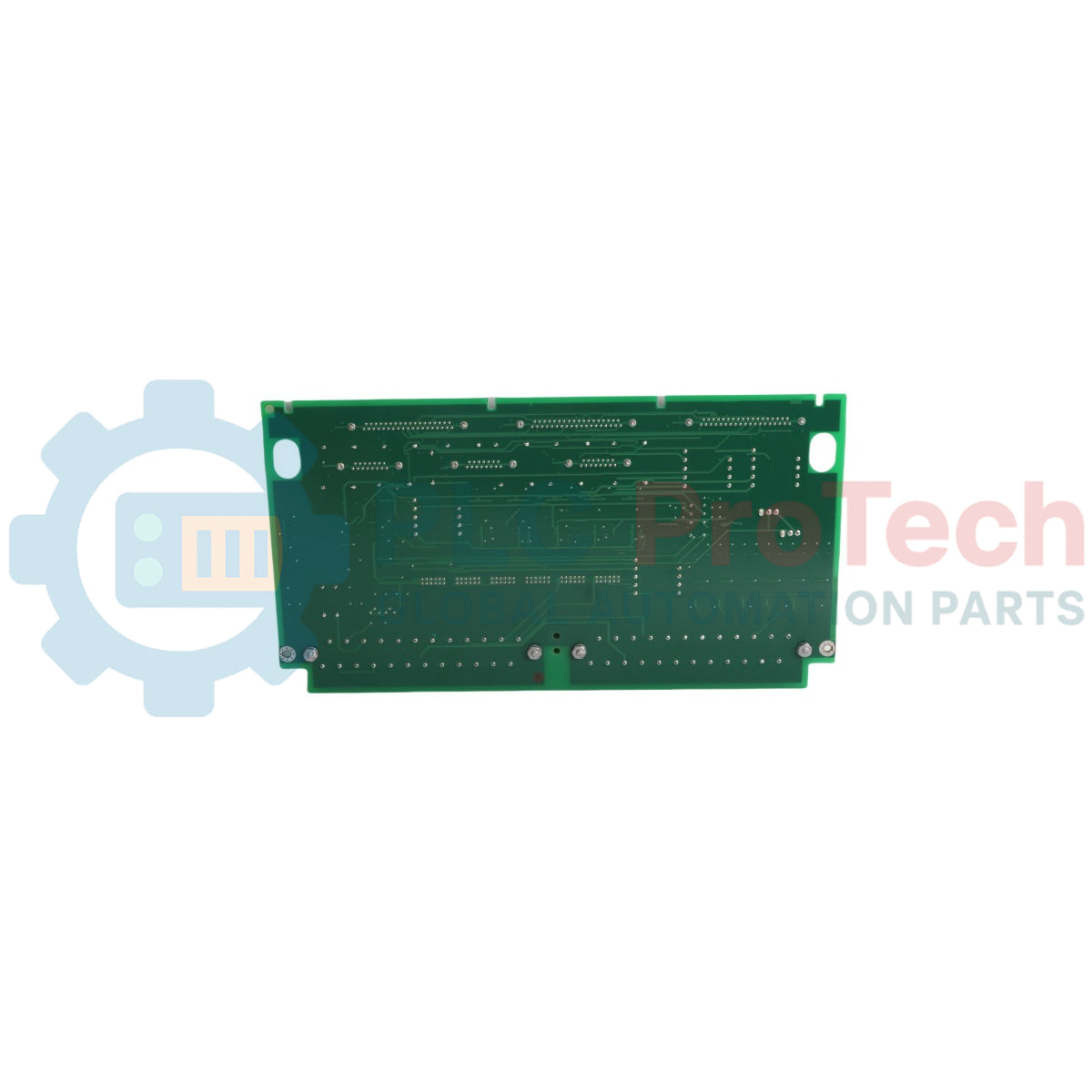

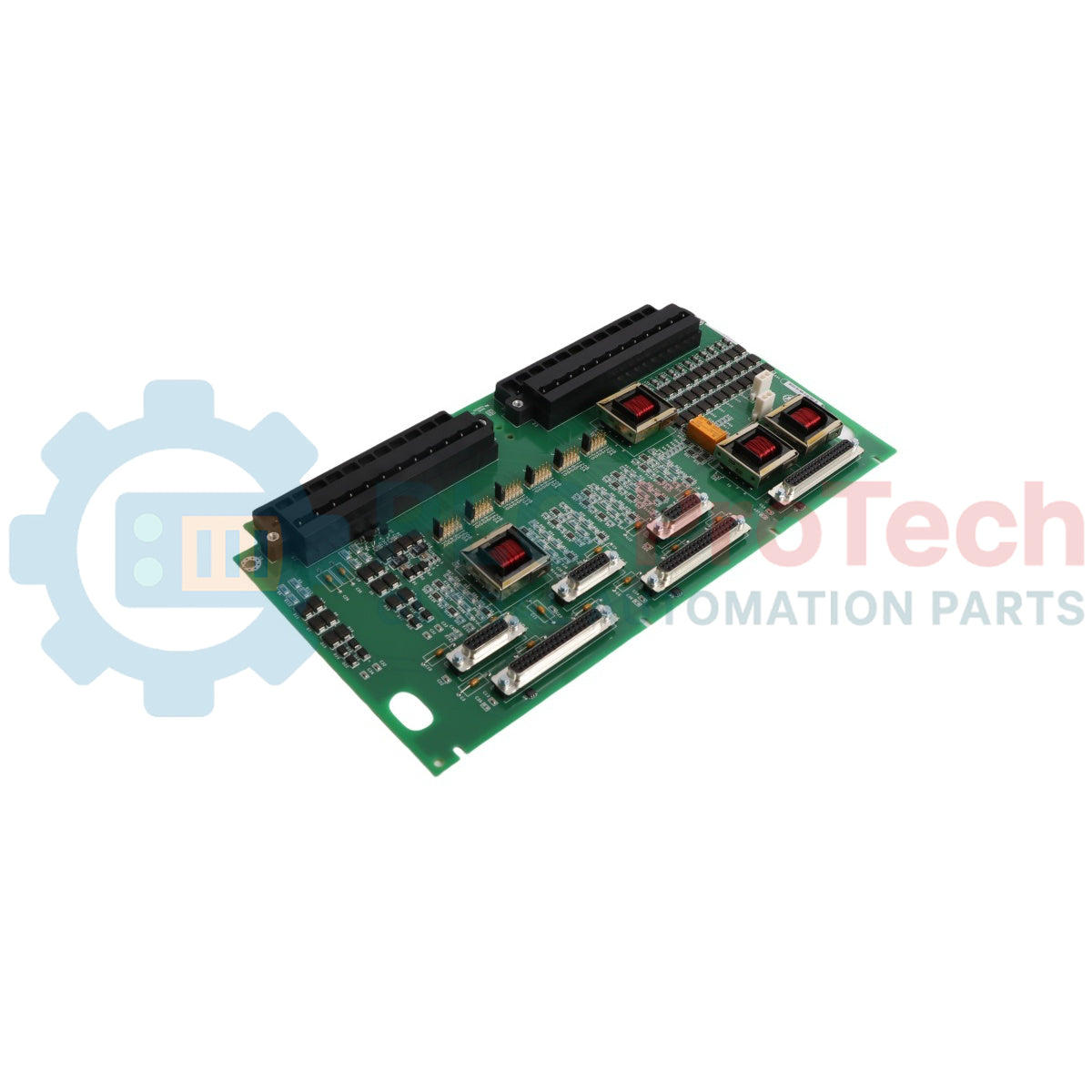

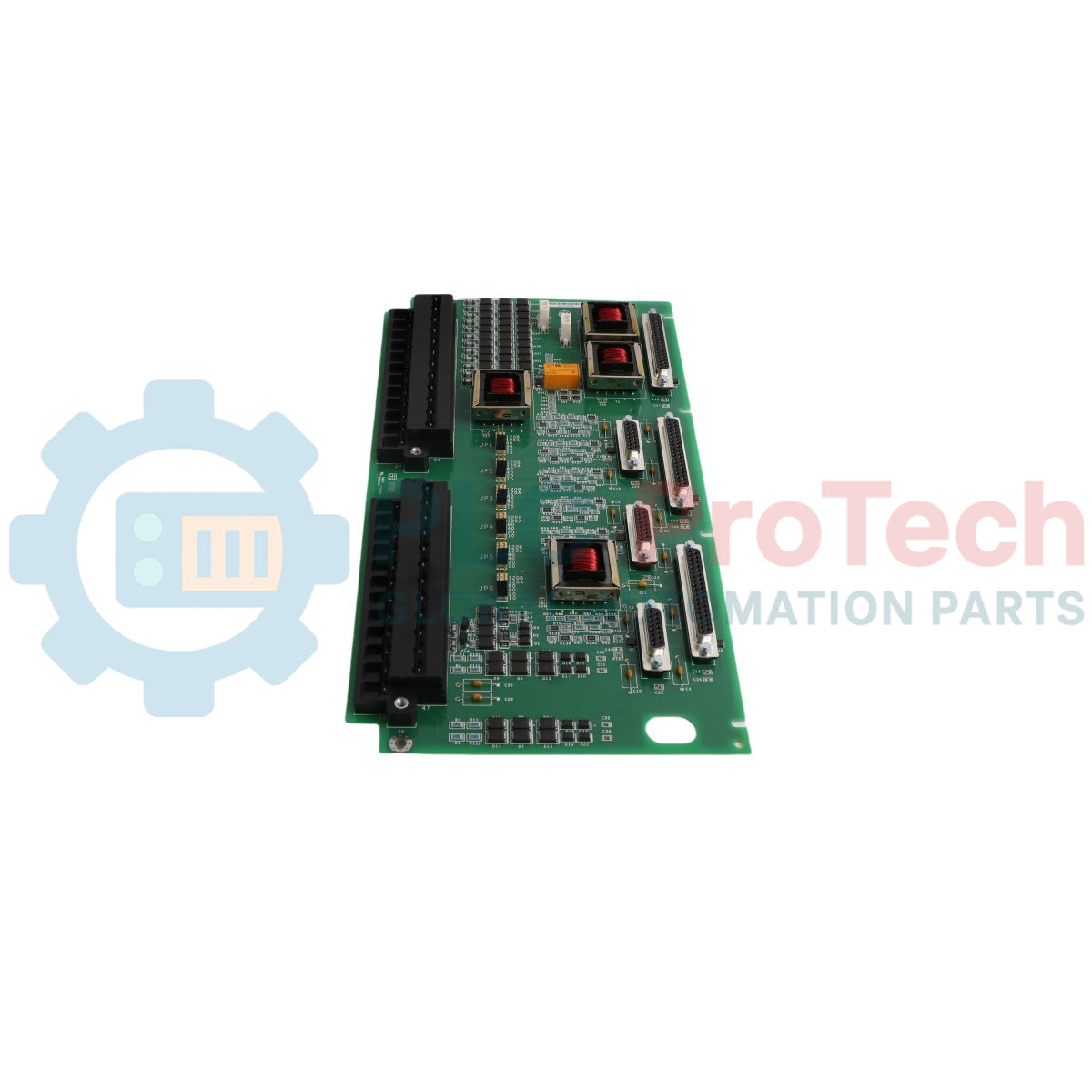

Papan Penamatan Servo Speedtronic Mark VI GE IS200TSVOH1BDC

Perihalan

IS200TSVOH1BDC ialah papan penamatan servo khusus yang dikeluarkan oleh General Electric sebagai sebahagian daripada siri sistem kawalan turbin Mark VI Speedtronic. Papan terminal ini bertindak sebagai lapisan antara muka struktur asas yang menghubungkan instrumentasi turbin luaran—seperti injap servo elektrohidraulik dan Transformer Perbezaan Berubah Linear (LVDT)—kepada kad kawalan rak VME dalaman utama. Dengan mewujudkan laluan penghalaan isyarat terus, IS200TSVOH1BDC mengendalikan penghantaran bersih permintaan pengawalan arus injap, isyarat kadar denyutan aliran dan gelung maklum balas LVDT kritikal, sambil meminimumkan kegagalan antara muka titik tunggal merentasi sistem turbin stim atau gas automatik.

Direka bentuk untuk beroperasi dalam persekitaran penjanaan kuasa yang mencabar, IS200TSVOH1BDC dilengkapi blok terminal kukuh yang menyokong sambungan pendawaian elektrik stabil dan boleh dipasang di lapangan. Modul ini berkoordinasi dengan papan pemproses servo aktif untuk menyokong penjejakan kedudukan masa nyata, kawalan pengujaan penderia dan penyegerakan diagnostik gelung automatik dalam kedua-dua seni bina kawalan simpleks dan Redundansi Modular Tiga (TMR).

Ciri-ciri

• Penamatan Gelung Penggerak Khusus: Direka khusus untuk menyediakan titik penamatan yang selamat bagi pendawaian kawalan servo penggerak elektrohidraulik berbilang saluran.
• Sokongan Instrumentasi LVDT: Memudahkan pemetaan isyarat yang tepat untuk output pengujaan LVDT frekuensi tinggi dan input pengesanan maklum balas kedudukan.
• Blok Pengadang Boleh Palam: Dilengkapi barisan blok terminal jenis pengadang tugas berat yang mengekalkan tekanan sentuhan kukuh dan boleh dicabut untuk pengujian atau penggantian komponen dengan pantas.
• Konfigurasi Seni Bina Dwi: Serasi sepenuhnya dengan konfigurasi simpleks dan susun atur sistem Redundansi Modular Tiga yang bertoleransi terhadap kerosakan.
• Penyekatan Hingar Industri: Orientasi komponen dan susun atur jejak laluan dioptimumkan untuk melindungi data instrumentasi analog sensitif daripada gangguan elektromagnet tempatan.

Aplikasi

• Pemasangan kawalan turbin utiliti stim dan gas Mark VI Speedtronic
• Penamatan pendawaian lapangan untuk penggerak gelung injap servo elektrohidraulik
• Gandingan antara muka untuk maklum balas kedudukan LVDT dan penderia kadar denyutan aliran

Spesifikasi Teknikal

Garis Panduan Pemasangan

• Sambungan Terminal Lapangan: Pasangkan wayar instrumentasi lapangan dan penggerak dengan kemas ke dalam slot terminal pengadang boleh palam yang sepadan pada bahagian hadapan kad IS200TSVOH1BDC. Ketatkan semua sesentuh skru mengikut spesifikasi piawaian industri bagi menjamin kesinambungan.
• Penghalaan Kabel Saling Sambung: Gunakan kabel reben gred komputer berbilang pin yang ditetapkan dengan penyambung jenis D untuk menghubungkan papan IS200TSVOH1BDC dengan rakan kawalan rak VME yang ditetapkan.
• Pengurangan Nyahcas Elektrostatik: Pastikan tali pembumian elektrostatik yang disahkan dipasang pada juruteknik sebelum menjalankan sebarang perubahan pemasangan, pengendalian atau sambungan pada modul.
