Penerangan

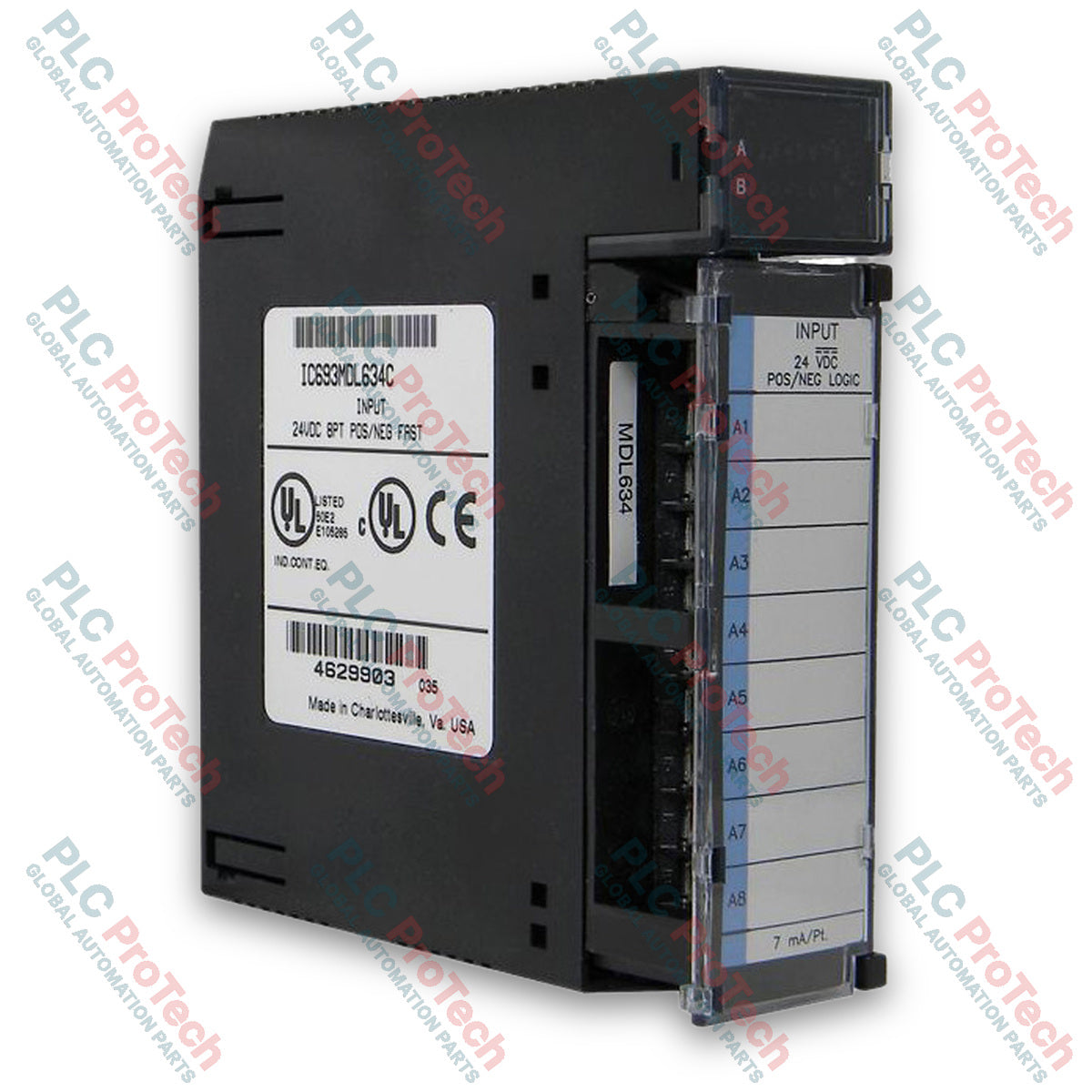

General Electric IC693MDL634 ialah modul input diskret logik positif/negatif 24 VDC 8 titik yang direka untuk sistem pengawal logik boleh atur cara GE Series 90-30. Modul ini menyediakan lapan litar input yang disusun dalam satu kumpulan dengan terminal pulangan kuasa sepunya. Modul ini berhubung terus dengan peranti input medan dua wayar dan tiga wayar, termasuk butang tekan sesaat, suis had, suis pemilih dan penderia jarak elektronik. Isyarat aktif yang mengalir ke saluran input menetapkan nilai logik 1 yang sepadan dalam jadual status input CPU (%I).
Voltan operasi untuk litar medan yang disambungkan boleh dibekalkan melalui sumber kuasa 24 VDC luaran atau diambil daripada terminal output 24 VDC terasing pada bekalan kuasa sistem Series 90-30. Pemantauan status disediakan oleh susunan LED yang dipasang di bahagian atas, terdiri daripada dua baris mendatar dengan lapan penunjuk setiap satu. Baris atas berlabel A1 hingga A8 menunjukkan status operasi masa nyata bagi titik 1 hingga 8. Pintu hadapan berengsel menutup kad sisipan yang menyediakan skema pendawaian medan pada permukaan dalam dan label pengenalan litar pada permukaan luar. Kad sisipan mempunyai kod warna biru di sepanjang tepi kirinya untuk menandakan pengelasan DC voltan rendah.
Ciri-ciri
- 8 titik input diskret yang dikonfigurasikan dalam satu kumpulan terasing dengan sambungan sepunya
- Serasi dengan logik positif (input penenggelam arus) dan logik negatif (input pembekal arus)
- Pengasingan elektrik 1500 V antara bahagian logik dengan litar pendawaian medan
- Masa tindak balas lazim 7 ms untuk peralihan hidup dan mati
- Penunjuk LED status hijau khusus untuk kesemua lapan litar input (A1 hingga A8)
- Kod warna plat muka biru untuk pengesahan modul voltan rendah
- Keserasian slot plat dasar universal merentas rak Series 90-30
Spesifikasi Teknikal
| Parameter |
Spesifikasi |
| Jenis Modul |
Modul Input DC Diskret |
| Siri / Platform |
Series 90-30 |
| Nombor Katalog |
IC693MDL634 |
| Bilangan Input |
8 titik (satu kumpulan terpencil) |
| Voltan Nominal |
24 VDC |
| Julat Voltan Input |
0 hingga 30 VDC |
| Jenis Logik Input |
Logik positif (peranti sumber) atau logik negatif (peranti penyerap) |
| Voltan Keadaan Hidup |
11.5 hingga 30 VDC |
| Voltan Keadaan Mati |
0 hingga 5 VDC |
| Arus Keadaan Hidup |
Minimum 3.2 mA |
| Arus Keadaan Mati |
Maksimum 1.1 mA |
| Arus Input |
7 mA biasa pada voltan terkadar |
| Masa Respons Apabila Hidup |
7 ms biasa |
| Masa Respons Apabila Mati |
7 ms biasa |
| Pengasingan |
1500 V antara bahagian medan dengan bahagian logik |
| Arus Bas Satah Belakang (5V) |
Maksimum 45 mA apabila semua input dihidupkan |
| Arus 24V Terpencil |
62 mA daripada bas satah belakang terpencil atau bekalan luaran |
| Penunjuk Status |
8 LED hijau (baris A, titik 1 hingga 8) |
| Kod Warna Modul |
Biru pada jidar kiri sisipan plat muka |
| Negara Asal |
Amerika Syarikat |
Panduan Pemasangan
IC693MDL634 dipasang pada mana-mana slot I/O yang tersedia pada plat dasar Series 90-30 5-slot atau 10-slot, termasuk plat dasar CPU, plat dasar pengembangan dan plat dasar jauh. Sambungan medan ditamatkan pada pemasangan terminal hadapan yang boleh ditanggalkan. Apabila mengkonfigurasi modul untuk logik positif, sambungkan common bekalan kuasa luaran (0V DC) ke terminal common modul, supaya peranti medan dapat mengenakan +24 VDC pada saluran input individu. Apabila mengkonfigurasi modul untuk logik negatif, sambungkan potensi DC positif (+24 VDC) ke terminal common modul supaya peranti medan melengkapkan laluan ke 0V DC. Dalam sistem PACSystems RX3i yang menggunakan modul diskret IC693 lama, blok terminal medan mesti ditanggalkan sebelum modul dikeluarkan.
