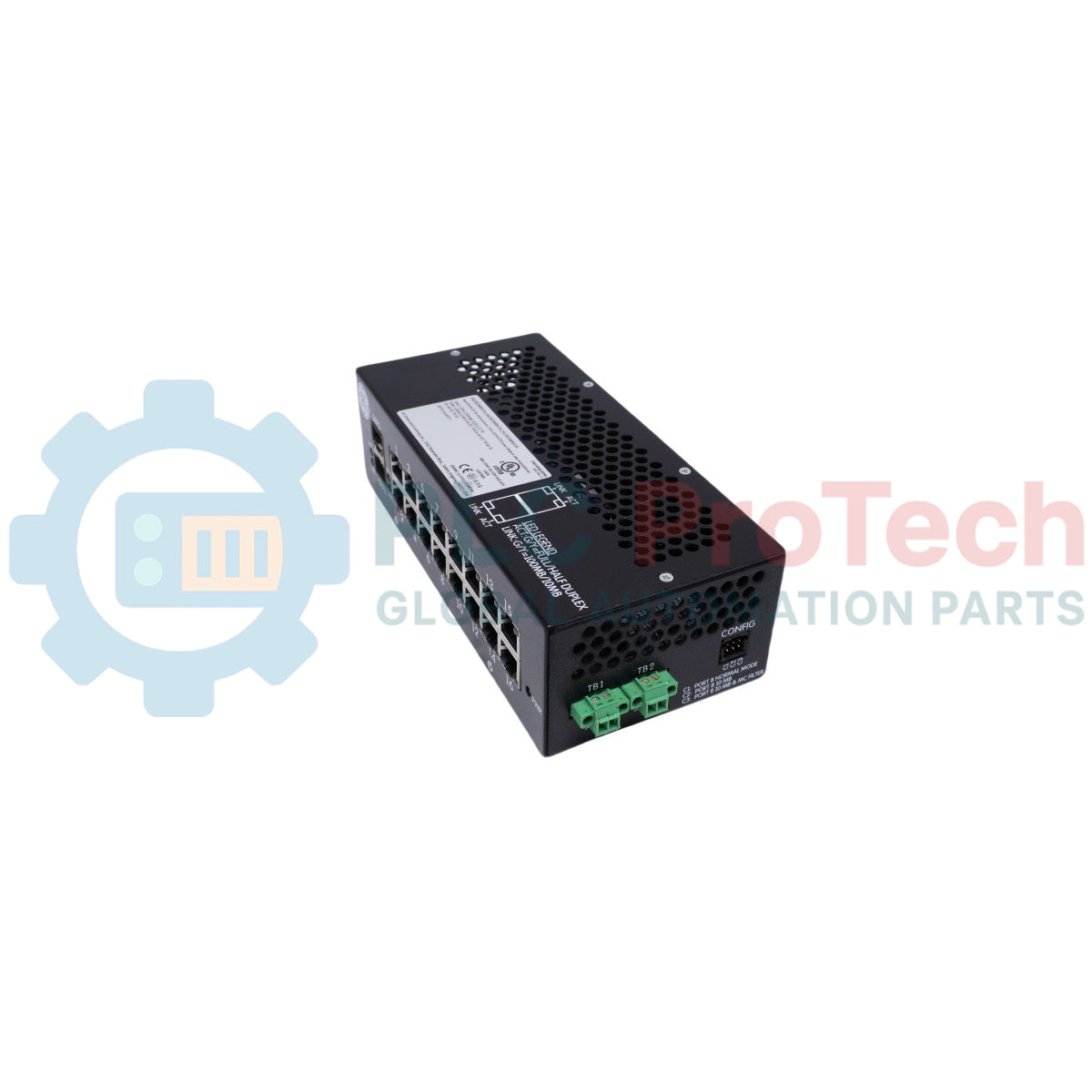

Suis Ethernet Industri Mark VIe IS420ESWBH3A General Electric

Perihalan

GE IS420ESWBH3A ialah suis Ethernet industri tidak terurus yang direka untuk aplikasi kawalan masa nyata dalam sistem kawalan Keselamatan Mark VIe dan Mark VIeS. Sebagai komponen teras infrastruktur IONet, peranti ini menyediakan ketersambungan berkelajuan tinggi dan deterministik yang diperlukan untuk rangkaian kawalan turbin kritikal. Beroperasi dengan struktur input 24/28 V dc berkembar dan bebas yang digabungkan secara Diode-OR untuk redundansi kuasa peringkat perkakasan, modul ini memastikan ketersediaan sistem yang tinggi. Tidak seperti varian yang dilengkapi paut naik gentian optik, model khusus ini mempunyai konfigurasi tembaga 16 port berketumpatan tinggi menggunakan antara muka RJ-45 standard, yang menyediakan keserasian sistem fizikal yang lancar tanpa kerumitan transceiver optik dalam panel kawalan setempat.

Ciri-ciri

• Keserasian operasi penuh dengan standard rangkaian automasi IEEE 802.3, 802.3u dan 802.3x.

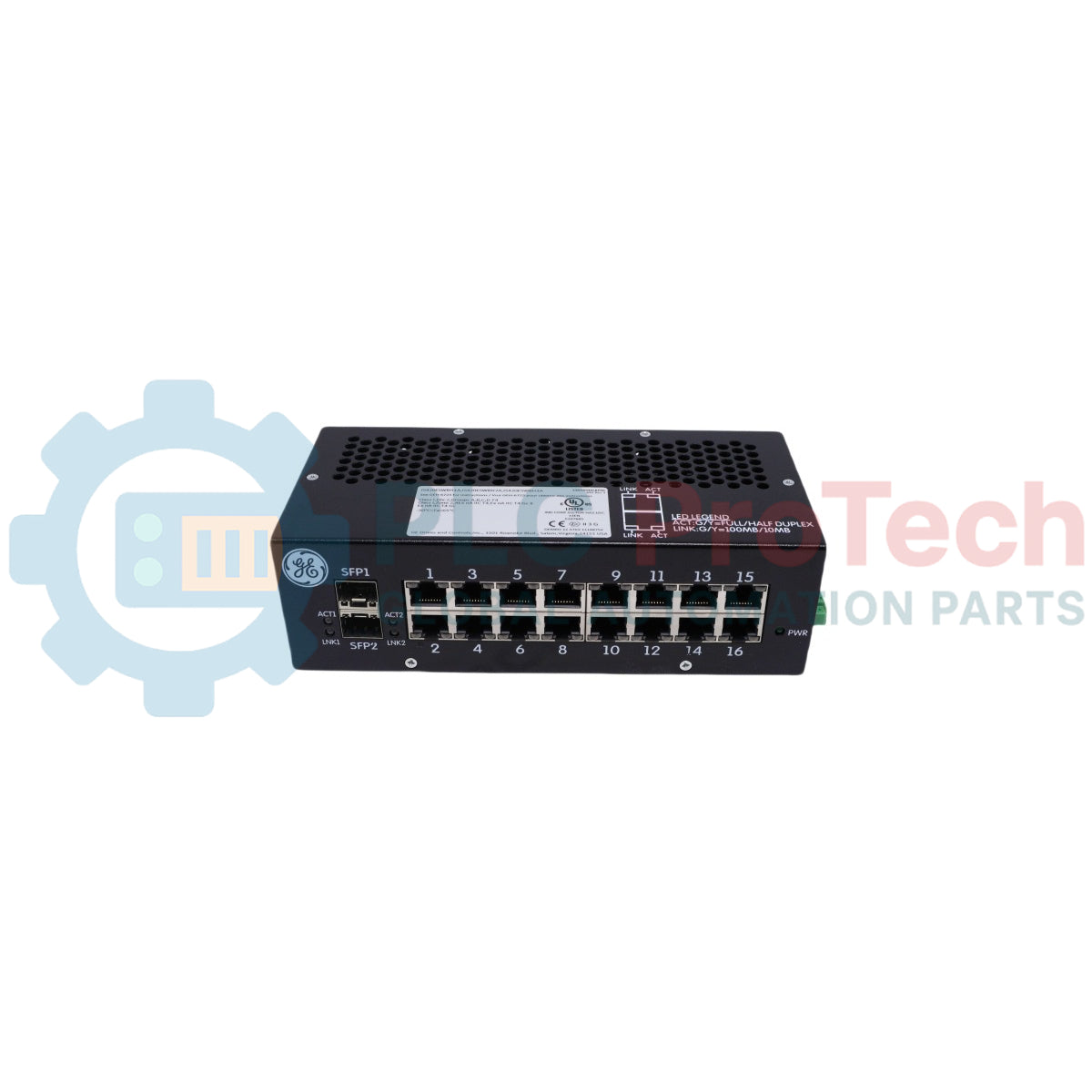

• Menyediakan 16 port tembaga 10/100Base-TX dengan rundingan automatik yang dilengkapi penyambung RJ-45 teguh.
• Penderiaan automatik HP-MDIX bersepadu merentasi semua port untuk menghapuskan kebergantungan pada pendawaian silang dalaman.
• LED port dua warna yang menyediakan diagnostik tempatan masa nyata untuk Kehadiran Pautan, Aktiviti, Dupleks dan Kelajuan Saluran.
• LED diagnostik kuasa khusus yang mengesahkan voltan operasi merentasi litar logik dalaman.
• Seni bina memori berkapasiti tinggi termasuk penimbal paket minimum 256 KB dan jadual alamat MAC 4 K.
• Salutan konformal G3 sebagai standard untuk perlindungan alam sekitar termaju daripada bahan cemar bawaan udara.
• Penarafan keselamatan tidak mengganggu yang membolehkan penggunaan bercampur merentasi lapisan sistem standard dan sistem berperalatan keselamatan.

Aplikasi

• Suis IONet deterministik masa nyata di dalam rangka kerja kawalan turbin gas, stim atau hidro Mark VIe.
• Lapisan pengagihan rangkaian keselamatan dalam kepungan kawalan Keselamatan Fungsian Mark VIeS.
• Blok pengagihan berketumpatan tinggi untuk subrangkaian tidak terurus balance-of-plant (BOP) penjanaan kuasa.
• Persekitaran industri mengakis yang memerlukan perlindungan diperakui Kelas 1, Div 2 atau ATEX Zon 2.

Maklumat Pesanan

Jadual Spesifikasi Teknikal

Sambungan dan Antara Muka

Model Alternatif & Keserasian

Apabila mengemas kini aset rangkaian dalam topologi Mark VIe, jurutera mesti merujuk silang keperluan gentian optik rak I/O hiliran. IS420ESWBH3A tidak mempunyai antara muka gentian optik dan tidak boleh menggantikan IS420ESWBH1A secara langsung jika infrastruktur sedia ada menggunakan port paut naik LC berbilang mod 100Base-FX untuk merentasi jarak struktur yang panjang. Walau bagaimanapun, jika antara muka gentian optik pada modul H1A sedia ada tidak digunakan, H3A berfungsi sebagai pengganti drop-in langsung dengan susun atur kuasa dan ruang fizikal yang sama. Bagi medan yang berhijrah daripada faktor bentuk ESWA 8 port yang kompak kepada susun atur ESWB 16 port, pastikan susun atur kabinet kawalan dapat menyokong kelegaan ketinggian yang meningkat (18.8 cm berbanding 13.8 cm).

Kesilapan Aplikasi & Nota Kejuruteraan

A common operational mistake involves combining multi-mode fiber runs with single-mode variations (H4A/H5A models) when trying to scale out copper lines with alternative ESWB units. Because the H3A completely omits optical elements, it is immune to optical signal attenuation pitfalls but remains limited to the 100-meter copper transmission ceiling defined by Cat 5e specifications. In unventilated control boxes experiencing high ambient thermal loads near the 70 degC maximum operating limit, the switch must be spaced away from adjacent high-dissipation power modules to prevent localized thermal clustering, as it relies strictly on convection passive cooling mechanisms.

Petua Pentauliahan & Pendawaian

Semasa fasa pentauliahan, sahkan bahawa kedua-dua laluan terminal berasingan (TB1 dan TB2) berasal daripada titik pengagihan kuasa terasing untuk mencapai redundansi infrastruktur dwi-sumber yang sebenar. Semasa menyambungkan kabel rangkaian, pastikan perisai kabel Cat 5e membuat sentuhan berterusan berintangan rendah dengan selubung logam port RJ-45. Konfigurasi ini menyalurkan hingar elektrik frekuensi tinggi keluar dari talian isyarat dan ke laluan bumi rel DIN, sekali gus mencegah kehilangan paket rangkaian yang disebabkan oleh sistem pencucuhan turbin atau pemacu frekuensi boleh ubah yang berdekatan.
