ICS Triplex T8111C Modul Pemproses TMR Trusted

SKU T8111C

Dalam stok

12-month warranty
Free returns within 30 days

Pengilang: ICS Triplex
No. Produk: T8111C
Negara asal:Mexico
Jenis Produk: Modul Pemproses
Kod bar: 8537101190
Pembayaran: T/T, Western Union
Berat: 1890g
Dimensi: 266 mm x 93 mm x 303 mm (T x L x D)
Pelabuhan penghantaran: Xiamen
Jaminan: 12 bulan

Perihalan

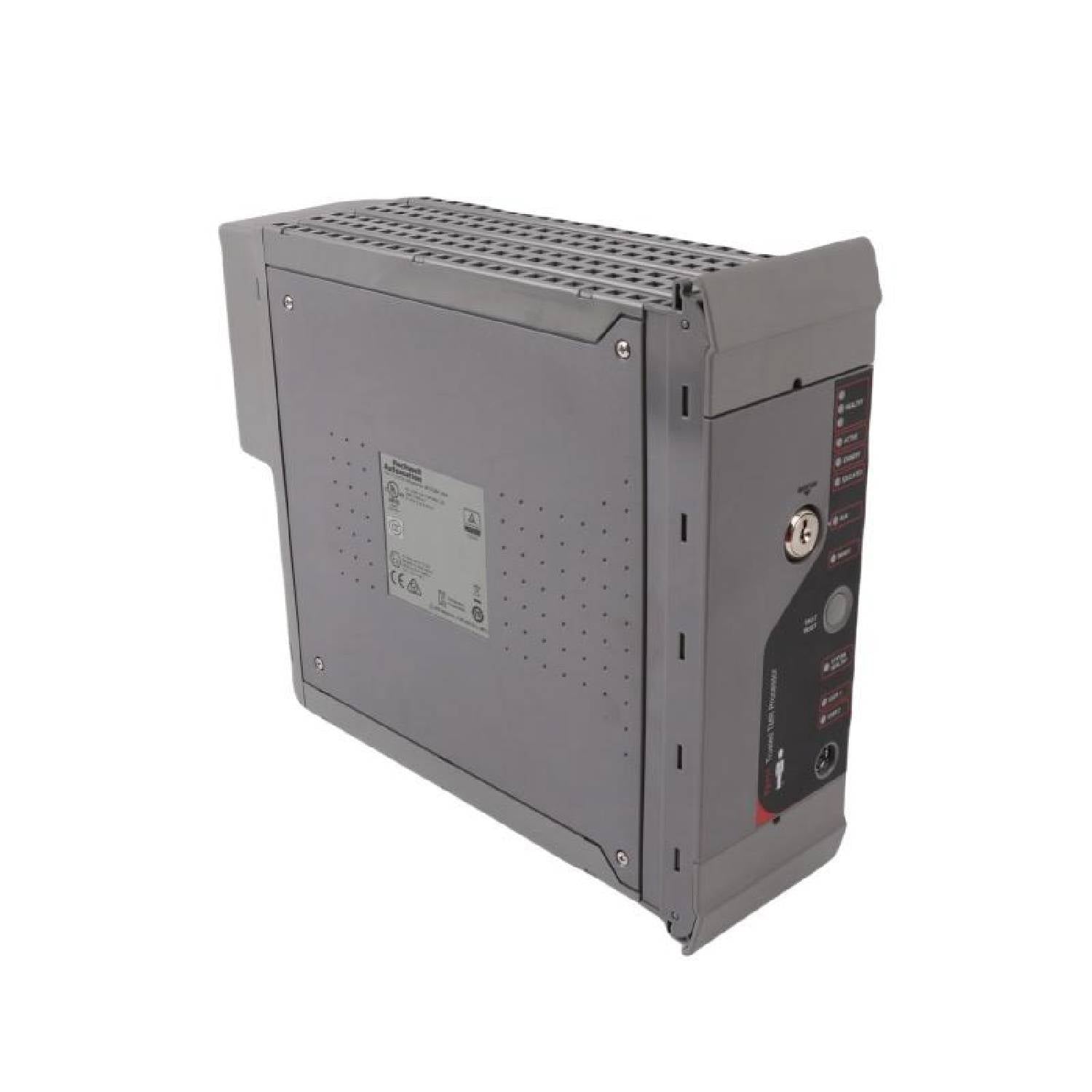

ICS Triplex T8111C ialah Modul Pemproses Trusted TMR bersalut untuk aplikasi kawalan dan keselamatan kritikal.

Ia menggunakan seni bina Lebihan Modular Tiga Kali dengan tiga Rantau Pembendungan Kerosakan Pemproses yang bebas. Setiap rantau mengandungi pemproses siri NXP PowerQUICC II.

Ketiga-tiga pemproses beroperasi secara langkah kunci dan membandingkan hasilnya secara berterusan. Pengundian 2-daripada-3 berasaskan perkakasan mengasingkan satu kerosakan pemproses tanpa mengganggu operasi sistem.

Sistem T8111C melaksanakan program aplikasi, mengimbas modul I/O Trusted dan mengurus komunikasi merentasi Bas Antara Modul yang ditiga gandakan.

Seni bina Tahan Kerosakan yang Dilaksanakan Perkakasannya menyokong ketersediaan sistem yang tinggi dan integriti keselamatan dalam persekitaran industri yang mencabar.

Ciri

Seni bina Lebihan Modular Tiga Kali dengan operasi 3-2-0 tahan kerosakan.
Pemprosesan langkah kunci Tahan Kerosakan yang Dilaksanakan Perkakasan.
Pemasangan litar bersalut konformal untuk perlindungan alam sekitar yang lebih baik.
Tiga Rantau Pembendungan Kerosakan Pemproses yang bebas: FCR A, FCR B dan FCR C.
Pemproses siri NXP PowerQUICC II dalam setiap rantau pembendungan.
Pengundian 2oo3 berasaskan perkakasan untuk operasi pemproses, memori dan bas.
Pengesanan percanggahan berterusan dan pengasingan kerosakan automatik.

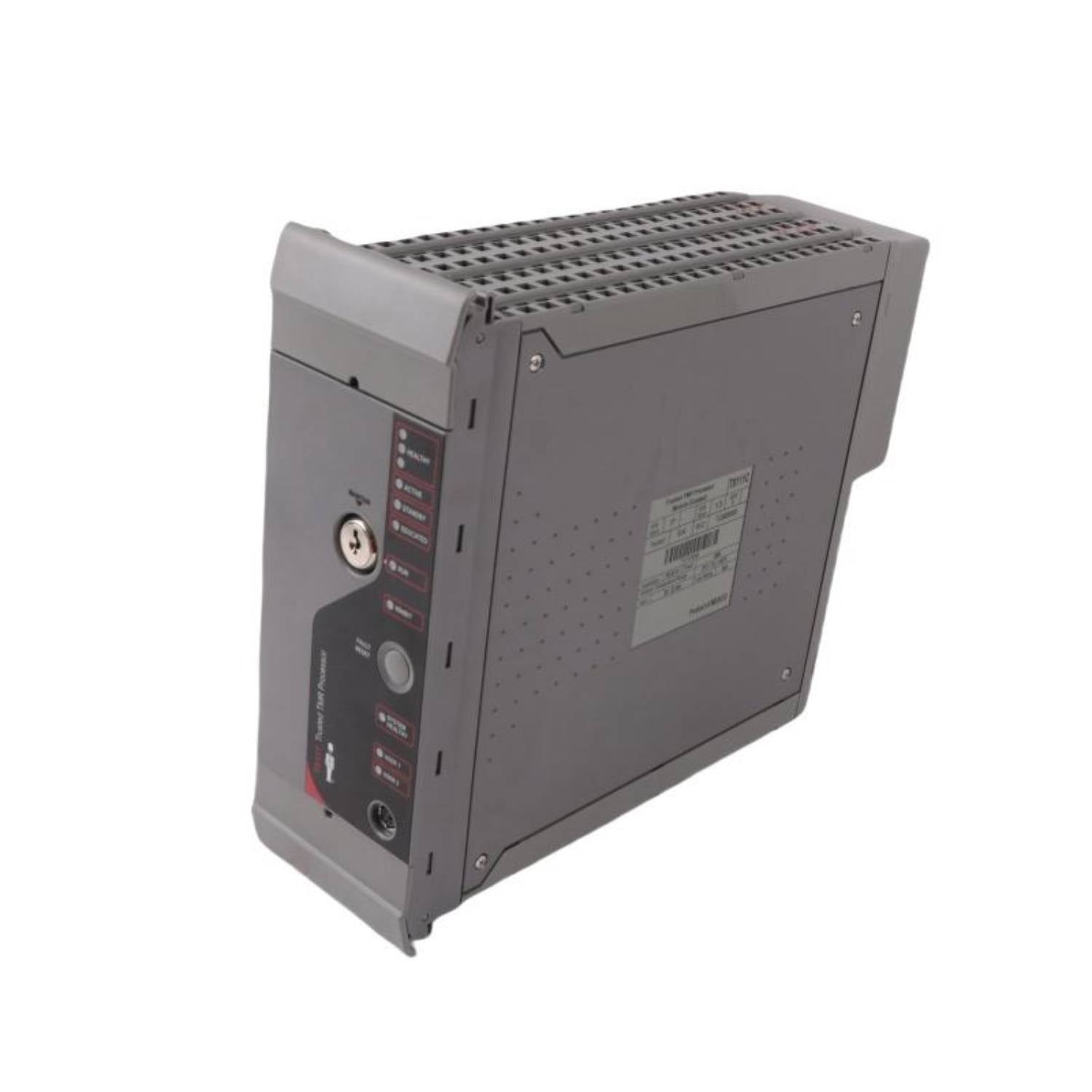

LED status panel hadapan untuk diagnostik pemproses dan sistem.
Port bersiri RS-232 panel hadapan untuk akses diagnostik.
Antara muka penyegerakan masa IRIG-B002 dan IRIG-B122.
Sentuhan geganti kerosakan pemproses dan kegagalan pemproses yang berasingan.
Antara muka komunikasi bersiri yang boleh dikonfigurasikan melalui unit penyesuai belakang.
Sokongan penggantian panas untuk konfigurasi pemproses aktif dan siap sedia.
Pendidikan pemproses siap sedia automatik tanpa memuatkan semula program aplikasi.

Aplikasi

Sistem Henti Kecemasan
Sistem Pengesanan Kebakaran dan Gas
Sistem Pengurusan Pembakar
Sistem Kawalan Proses Kritikal
Sistem Kawalan Jentera Turbin
Fungsi Berinstrumentasi Keselamatan berkeupayaan tinggi, berkadar sehingga SIL 3

Spesifikasi Teknikal

Parameter	Spesifikasi
Pengilang	ICS Triplex / Rockwell Automation
Model	T8111C

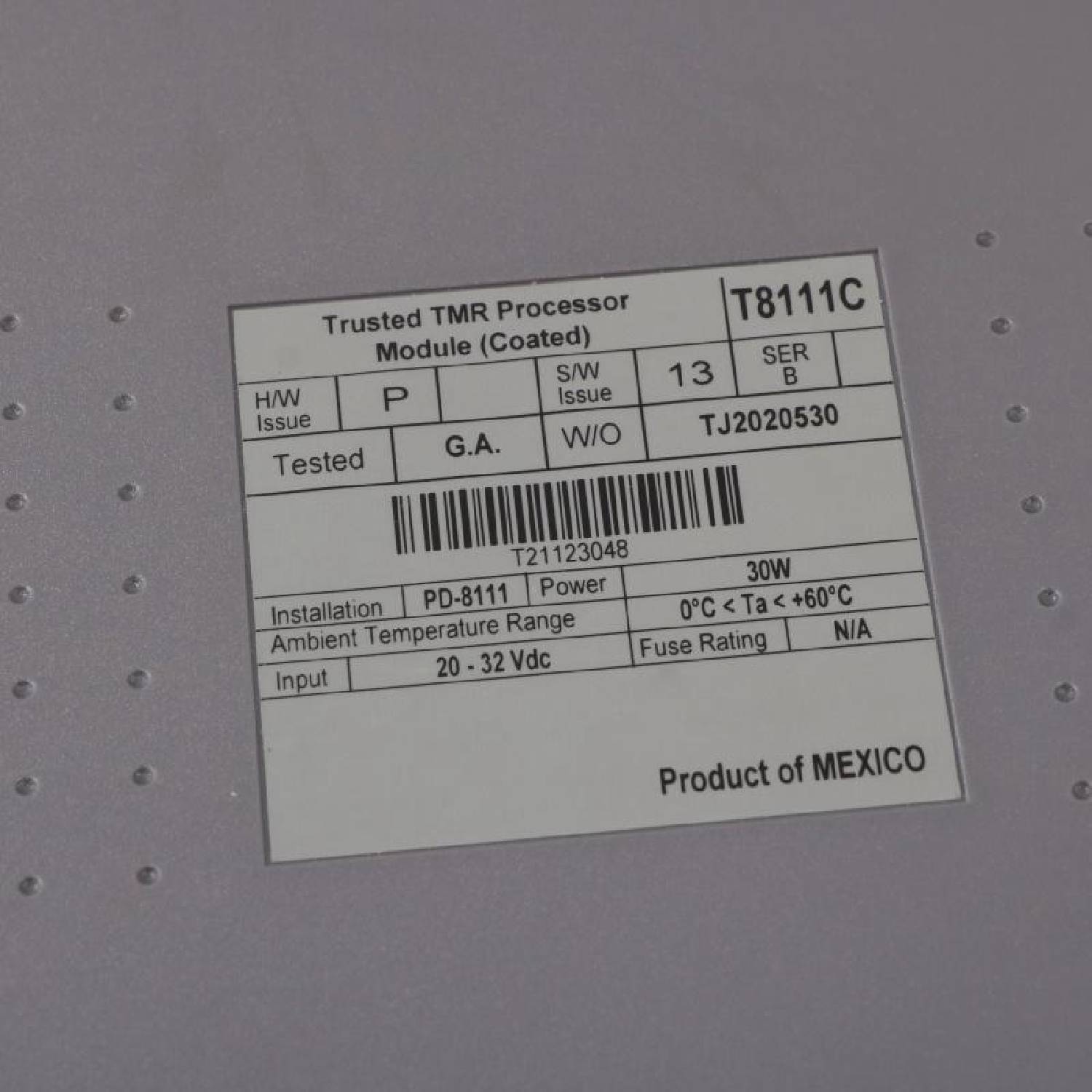

Jenis Modul	Modul Pemproses Trusted TMR, bersalut konformal
Negara Asal	Mexico
Voltan Input	20 hingga 32 V DC
Pelesapan Kuasa	30 W
Kadaran Fius	Tidak berkenaan; tiada fius yang boleh diservis oleh pengguna
Seni Bina Pemproses	Tiga pemproses siri NXP PowerQUICC II
Seni Bina Pelaksanaan	Lebihan Modular Tiga Kali, operasi langkah kunci dengan pengundian 2oo3
Antara Muka Panel Hadapan	Port diagnostik RS-232, suis kunci pengaktifan penyelenggaraan dan butang tetapan semula kerosakan
Antara Muka Belakang	Tiga port bersiri RS-422/485, satu port IRIG-B002 dan satu port IRIG-B122
Output Geganti	Satu geganti kerosakan dan satu geganti kegagalan, setiap satu berkadar 0.5 A pada 24 V DC
Kadar Baud yang Disokong	9,600 hingga 115,200 baud
Protokol Komunikasi	Modbus RTU melalui antara muka bersiri belakang
Storan Dikekalkan	Jumlah 4 KB
Peruntukan Data Dikekalkan	1 bait bagi setiap Boolean, 4 bait bagi setiap nilai analog dan 5 bait bagi setiap pemasa
Saiz Aplikasi Maksimum	960 KB
Kapasiti Penimbal SOE	1,000 peristiwa
Suhu Operasi	0°C hingga 60°C
Suhu Penyimpanan	-25°C hingga 70°C
Kelembapan Relatif	10% hingga 95%, tanpa pemeluwapan
Dimensi	266 × 93 × 303 mm
Dimensi dalam Inci	10.5 × 3.6 × 12.0 inci
Berat	1.89 kg

Sambungan dan Antara Muka

Penyambung I/O Luaran

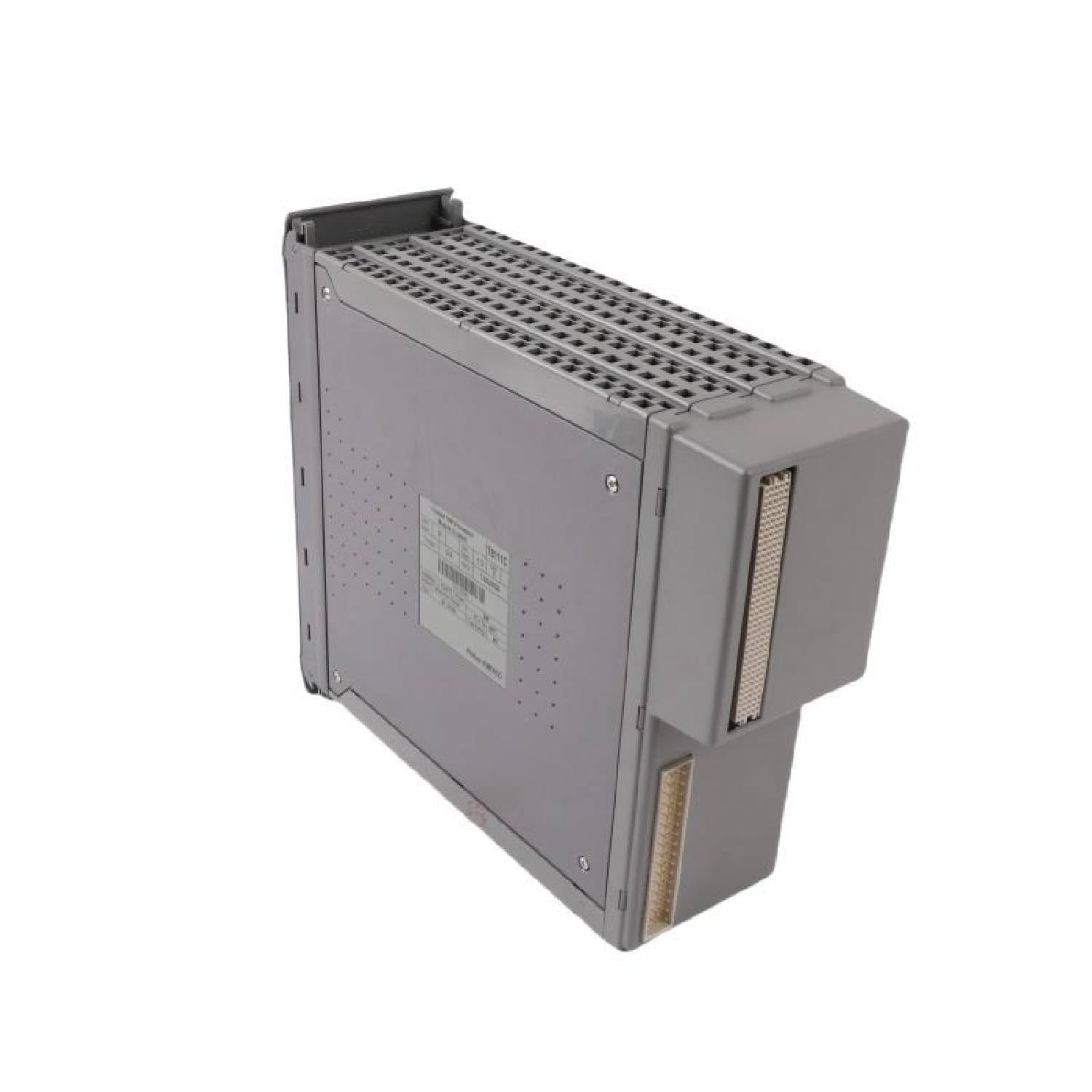

PL1 ialah penyambung jenis E DIN 41612 48 hala yang terletak di bahagian belakang modul pemproses.

Ia membawa sesentuh geganti, komunikasi bersiri, isyarat penyegerakan masa dan sambungan pemantauan bekalan kuasa.

Pin Penyambung	Baris A	Baris C	Baris E
2	Geganti kerosakan, biasanya tertutup	Tidak disambungkan	Geganti gagal, biasanya tertutup
4	Geganti kerosakan, sepunya	Tidak disambungkan	Geganti gagal, sepunya
6	Geganti kerosakan, biasanya terbuka	0 V, Port 1	Geganti gagal, biasanya terbuka
8	Tidak disambungkan	Port Bersiri 1 B	Tidak disambungkan
10	Tidak disambungkan	Port Bersiri 1 A	IRIG-B122+
12	Tidak disambungkan	0 V, Port 2	IRIG-B122−
14	Tidak disambungkan	TX Port Bersiri 2 B	Dikhaskan
16	Tidak disambungkan	TX Port Bersiri 2 A	Dikhaskan
18	Tidak disambungkan	RX/TX Port Bersiri 2 B	IRIG-B002−
20	Tidak disambungkan	RX/TX Port Bersiri 2 A	IRIG-B002+
22	Pembumian casis	0 V, Port 3	Pembumian casis
24	Pembumian casis	TX Port Bersiri 3 B	Pembumian casis
26	Pembumian casis	TX Port Bersiri 3 A	Pembumian casis
28	RX/TX Port Bersiri 3 B	Amaran voltan rendah PSU 1 24 V	Penutupan kegagalan PSU 1 24 V
30	RX/TX Port Bersiri 3 A	Amaran voltan rendah PSU 2 24 V	Penutupan kegagalan PSU 2 24 V
32	Pulangan 24 V	Pulangan 24 V	Pulangan 24 V

Garis Panduan Pemasangan

Langkah Berjaga-jaga Pengendalian

Ikuti langkah berjaga-jaga nyahcas elektrostatik standard sebelum mengendalikan modul.
Jangan sentuh pin penyambung satah belakang yang terdedah.
Jangan buka atau leraikan perumah modul.
Simpan modul dalam pembungkusan antistatik yang diluluskan sebelum pemasangan.

Pemeriksaan Sebelum Pemasangan

Periksa penutup modul untuk kerosakan fizikal.
Periksa penyambung belakang untuk memastikan tiada pin yang bengkok atau tidak sejajar.
Jangan paksa modul ke dalam slot casis yang tidak dijajarkan dengan betul.
Jangan cuba meluruskan pin penyambung yang rosak.

Pemasukan Modul

Sahkan bahawa unit penyesuai belakang dipasang dan dijajarkan dengan betul.
Gunakan kunci pelepas untuk membuka tab penolak atas dan bawah.
Luncurkan modul pemproses ke dalam slot casis pengawal yang ditetapkan.
Tekan modul dengan kukuh sehingga penyambung belakang terpasang sepenuhnya.
Kunci kedua-dua selak penolak selepas selesai memasukkan modul.

Konfigurasi Aktif dan Tunggu Sedia

Ikuti prosedur pertukaran semasa operasi yang diluluskan apabila memasang pemproses tunggu sedia.
Benarkan modul tunggu sedia melengkapkan pemulaan dan penyegerakan.
Sahkan petunjuk status Educated sebelum memulakan penyerahan pemproses.
Sahkan keadaan baik kedua-dua modul pemproses sebelum menukar peranan operasinya.
Jangan keluarkan pemproses semasa ia sedang mengawal sistem secara aktif.

Pematuhan dan Pensijilan

IEC 61508: Diperakui untuk aplikasi sehingga SIL 3.

FAQ

Apakah seni bina yang digunakan oleh modul ini untuk mencapai kebolehpercayaan yang tinggi?

Modul ini menggunakan seni bina Triple Modular Redundant (TMR) secara lock-step dengan pengundian 2-daripada-3 (2oo3) berterusan yang Toleran terhadap Kerosakan Dilaksanakan Perkakasan (HIFT) merentasi tiga rantau pembendungan kerosakan pemproses yang bebas.

Bagaimanakah penyegerakan masa dikendalikan pada peranti?

Penyegerakan masa disediakan melalui antara muka perkakasan khusus yang menyokong kedua-dua isyarat IRIG-B002 (aras RS422/485) dan IRIG-B122 (dimodulasi amplitud 1 kHz).

Apakah penunjuk visual yang menunjukkan status operasi pemproses?

Panel hadapan mempunyai LED status untuk kesihatan slice, keadaan Aktif, keadaan Sedia, status Educated, mod Jalankan, mod Inhibit, Kesihatan Sistem keseluruhan, serta dua LED yang boleh dikonfigurasi pengguna.
