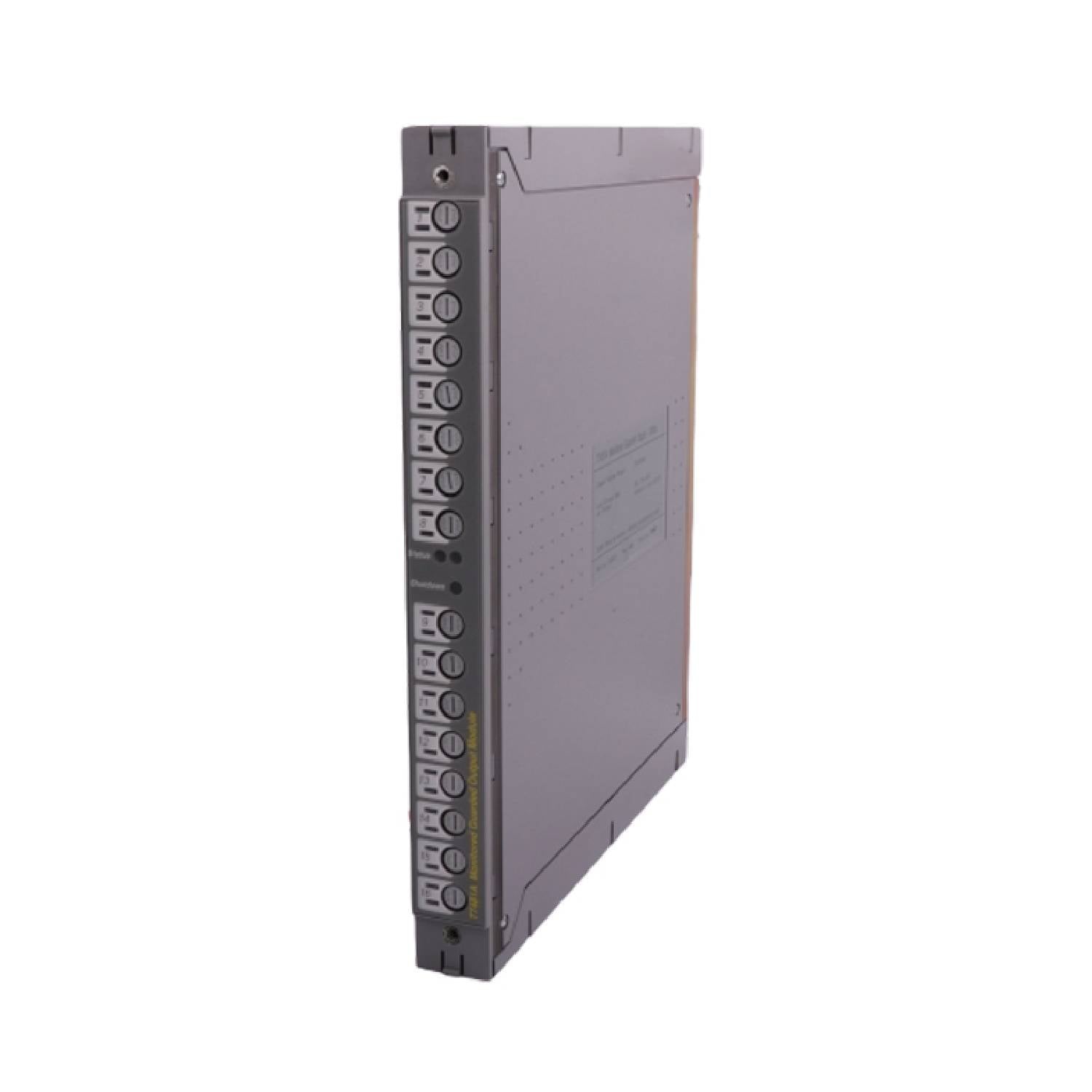

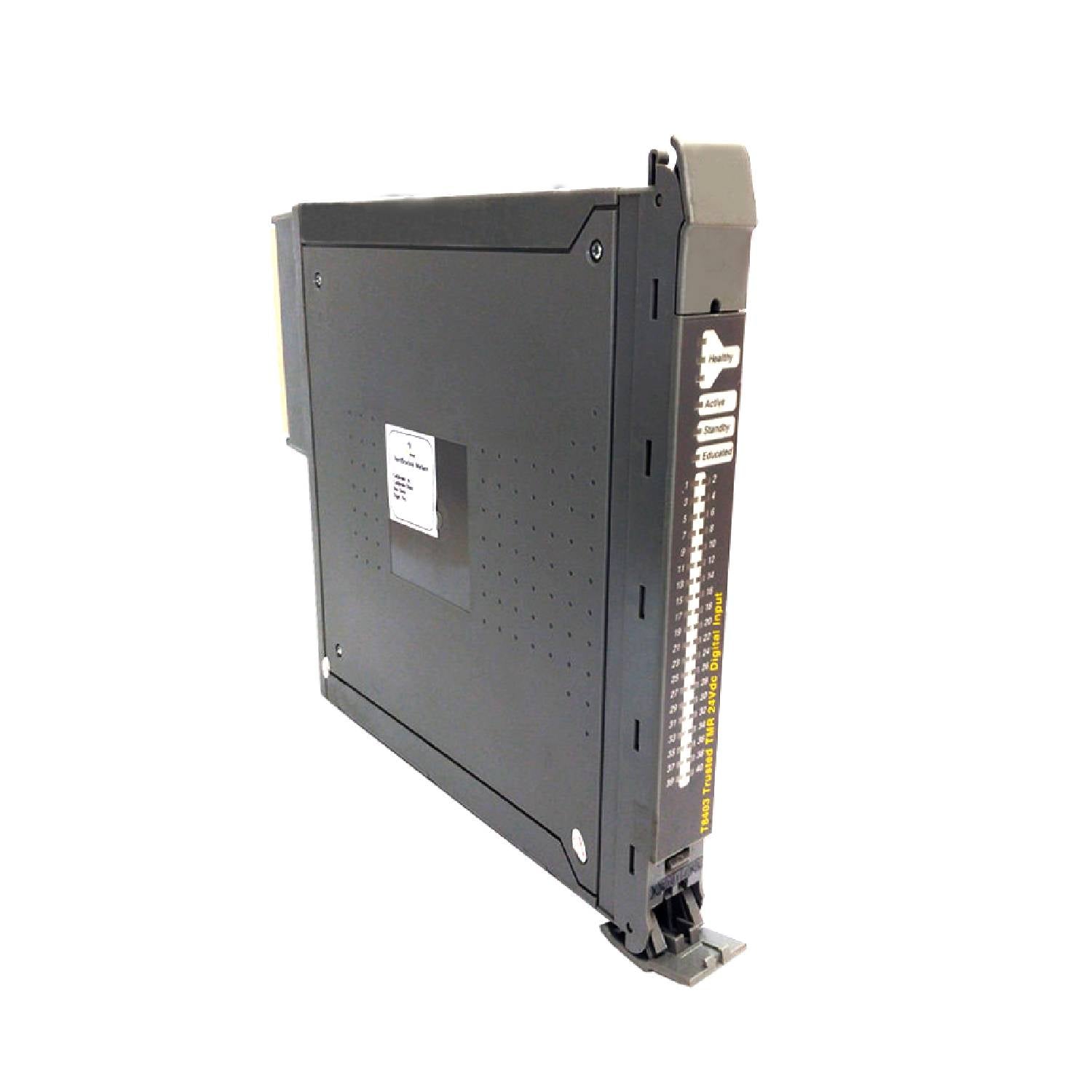

Modul T8451 turut menyediakan pengasingan galvanik, perlindungan arus lebih elektronik dan pelaporan Urutan Peristiwa terbina dalam.
40 outputnya disusun dalam lima kumpulan kuasa terasing, dengan lapan saluran dalam setiap kumpulan.
Ciri-ciri
40 saluran output digital Berlebihan Modular Tiga Kali.
Diagnostik automatik dan ujian kendiri yang menyeluruh.
Pemantauan talian automatik untuk kerosakan litar terbuka dan litar pintas.
Pemantauan voltan dan arus merentasi setiap saluran output berundi.
Diagnostik output tersekat hidup dan tersekat mati.
Pengasingan opto dengan ketahanan impuls 2500 V dan penghalang pengasingan galvanik.
Perlindungan arus lebih elektronik untuk setiap saluran.
Fius output luaran tidak diperlukan.
Pelaporan Urutan Peristiwa terbina dalam dengan resolusi 1 ms.
Penggantian panas dalam talian menggunakan konfigurasi Slot Rakan atau Slot Pintar.
LED output individu untuk status output dan kerosakan pendawaian medan.
LED status modul untuk keadaan Aktif, Sedia dan Dididik.
Lima kumpulan kuasa terasing dengan lapan output bagi setiap kumpulan.
Aplikasi
Sistem Berinstrumentasikan Keselamatan
Gelung kawalan Penutupan Kecemasan
Aplikasi kawalan industri kritikal SIL 3
Pengasingan proses berbahaya menggunakan penghalang keselamatan intrinsik
Spesifikasi Teknikal
Parameter
Spesifikasi
Pengilang
Rockwell Automation / ICS Triplex
Model
T8451
Jenis Modul
Modul Output Digital Trusted TMR 24 V DC
Bilangan Output
40
Bilangan Kumpulan Kuasa
5, dengan 8 saluran setiap kumpulan kuasa
Voltan Bekalan Backplane
20 V DC hingga 32 V DC
Kuasa Bekalan Sistem
27 W
Voltan Bekalan Medan
18 V DC hingga 32 V DC
Arus Bekalan Medan Maksimum
40 A, dihadkan kepada 8 A setiap kumpulan kuasa pada TA = 50°C maksimum; 30 A, dihadkan kepada 6 A setiap kumpulan kuasa pada TA = 60°C maksimum
Pelesapan Kuasa
128 W pada TA = 50°C maksimum; 96 W pada TA = 60°C maksimum
Lokasi Modul
Slot modul I/O T8100 atau T8300
Pengasingan Kumpulan Kuasa
50 V diperkukuh, berterusan; diuji mengikut jenis pada 1411 V DC selama 60 saat
Pengasingan Common Medan dan Saluran
50 V diperkukuh, berterusan; 250 V asas dalam keadaan kerosakan; diuji mengikut jenis pada 2436 V DC selama 60 saat
Rintangan Keadaan Hidup Output
1.6 ohm
Arus Berterusan Maksimum
2 A setiap saluran
Arus Beban Keadaan Hidup Minimum
50 mA
Julat Pengukuran Arus
0 A hingga 2.7 A, ±5% / ±5 mA
Julat Pengukuran Voltan
0 V DC hingga +30 V DC +2 V DC
Voltan Tahan Maksimum
-1 V DC hingga +40 V DC
Crosstalk Saluran-ke-Saluran
Kurang daripada 1%
Kapasitans Beban Maksimum
3000 µF
Perlindungan Litar Pintas Output
Pengancing elektronik
Resolusi Urutan Peristiwa
1 ms
Ketepatan Cap Masa
+10 ms
Suhu Operasi
0°C hingga +60°C
Suhu Penyimpanan
-25°C hingga +70°C
Kelembapan Relatif
10% hingga 95%, tanpa pemeluwapan
Dimensi
266 × 31 × 303 mm
Dimensi dalam Inci
10.5 × 1.2 × 12.0 in
Berat
1.3 kg
Sambungan dan Antara Muka
Penyambung belakang membawa pautan SmartSlot, saluran output, bekalan kumpulan kuasa dan pulangan kumpulan kuasa.
Pin Penyambung
Fungsi
C1
Pautan SmartSlot C
B1
Pautan SmartSlot B
A1
Pautan SmartSlot A
C3
Saluran 5 (+)
B3
Kumpulan Kuasa 1 (+)
A3
Saluran 1 (+)
C4
Saluran 6 (+)
B4
Kumpulan Kuasa 1 (+)
A4
Saluran 2 (+)
C5
Pulangan Kumpulan Kuasa 1
B5
Kumpulan Kuasa 1 (+)
A5
Pulangan Kumpulan Kuasa 1
C6
Saluran 7 (+)
B6
Kumpulan Kuasa 1 (+)
A6
Saluran 3 (+)
C7
Saluran 8 (+)
B7
Kumpulan Kuasa 1 (+)
A7
Saluran 4 (+)
C9
Saluran 13 (+)
B9
Kumpulan Kuasa 2 (+)
A9
Saluran 9 (+)
C10
Saluran 14 (+)
B10
Kumpulan Kuasa 2 (+)
A10
Saluran 10 (+)
C11
Pemulangan Kumpulan Kuasa 2
B11
Kumpulan Kuasa 2 (+)
A11
Pemulangan Kumpulan Kuasa 2
C12
Saluran 15 (+)
B12
Kumpulan Kuasa 2 (+)
A12
Saluran 11 (+)
C13
Saluran 16 (+)
B13
Kumpulan Kuasa 2 (+)
A13
Saluran 12 (+)
C15
Saluran 21 (+)
B15
Kumpulan Kuasa 3 (+)
A15
Saluran 17 (+)
C16
Saluran 22 (+)
B16
Kumpulan Kuasa 3 (+)
A16
Saluran 18 (+)
C17
Pemulangan Kumpulan Kuasa 3
B17
Kumpulan Kuasa 3 (+)
A17
Pemulangan Kumpulan Kuasa 3
C18
Saluran 23 (+)
B18
Kumpulan Kuasa 3 (+)
A18
Saluran 19 (+)
C19
Saluran 24 (+)
B19
Kumpulan Kuasa 3 (+)
A19
Saluran 20 (+)
C21
Saluran 29 (+)
B21
Kumpulan Kuasa 4 (+)
A21
Saluran 25 (+)
C22
Saluran 30 (+)
B22
Kumpulan Kuasa 4 (+)
A22
Saluran 26 (+)
C23
Pemulangan Kumpulan Kuasa 4
B23
Kumpulan Kuasa 4 (+)
A23
Pemulangan Kumpulan Kuasa 4
C24
Saluran 31 (+)
B24
Kumpulan Kuasa 4 (+)
A24
Saluran 27 (+)
C25
Saluran 32 (+)
B25
Kumpulan Kuasa 4 (+)
A25
Saluran 28 (+)
C27
Saluran 37 (+)
B27
Kumpulan Kuasa 5 (+)
A27
Saluran 33 (+)
C28
Saluran 38 (+)
B28
Kumpulan Kuasa 5 (+)
A28
Saluran 34 (+)
C29
Pemulangan Kumpulan Kuasa 5
B29
Kumpulan Kuasa 5 (+)
A29
Pemulangan Kumpulan Kuasa 5
C30
Saluran 39 (+)
B30
Kumpulan Kuasa 5 (+)
A30
Saluran 35 (+)
C31
Saluran 40 (+)
B31
Kumpulan Kuasa 5 (+)
A31
Saluran 36 (+)
Garis Panduan Pemasangan
Langkah Berjaga-jaga Pengendalian Statik
Patuhi langkah berjaga-jaga nyahcas elektrostatik standard sebelum mengendalikan modul.
Jangan sentuh pin penyambung yang terdedah.
Jangan tanggalkan atau buka perumah modul.
Pemeriksaan Sebelum Pemasangan
Periksa perumah modul sebelum pemasangan.
Periksa pin penyambung belakang untuk memastikan tiada lenturan atau kerosakan fizikal.
Jangan cuba meluruskan pin penyambung yang rosak.
Pengekodan Modul
Tanggalkan pin polarisasi 1, 5 dan 6 daripada hud kabel.
Sahkan hud kabel sepadan dengan konfigurasi pengekodan modul yang diperlukan.
Pemasangan Modul
Lepaskan kedua-dua tab pelempar menggunakan kunci pelepas yang diluluskan.
Selaraskan modul dengan teliti pada slot casis yang ditetapkan.
Tekan bahagian fasia atas dan bawah sehingga modul terpasang sepenuhnya.
Tutup kedua-dua tab pelempar sehingga terkunci pada tempatnya.
Penamatan dan Pendawaian
Tetapkan output yang tidak digunakan kepada keadaan mati dalam aplikasi.
Sambungkan setiap output yang tidak digunakan melalui perintang 4K7, 0.5 W ke sifar volt.
Pasang perintang beban palsu pada output yang tidak digunakan untuk mengelakkan petunjuk kerosakan TIADA BEBAN.
Pematuhan dan Pensijilan
IEC 61508: Diperakui TÜV untuk aplikasi SIL 3.
FAQ
Apakah yang berlaku apabila litar terbuka atau litar pintas berlaku pada sesuatu saluran?
Modul mengesan kerosakan secara automatik melalui pemantauan talian, mengemas kini status kerosakan talian bagi saluran tersebut dan mencetuskan keadaan LED panel hadapan yang dikonfigurasikan tanpa menjejaskan saluran output lain.
Adakah modul ini memerlukan fius luaran untuk perlindungan output?
Tiada fius luaran diperlukan. Modul ini mempunyai perlindungan arus lebih elektronik automatik bagi setiap saluran serta pautan fius dalaman yang tidak boleh diganti untuk perlindungan keseluruhan.
Bolehkah modul ini diganti semasa sistem dalam talian?
Ya, modul ini menyokong penggantian panas dalam talian menggunakan konfigurasi Companion Slot atau SmartSlot khusus.
Bagaimanakah saluran output dikuasakan?
Output dikuasakan dalam lima Kumpulan Kuasa terasing, setiap satunya mempunyai lapan saluran.
