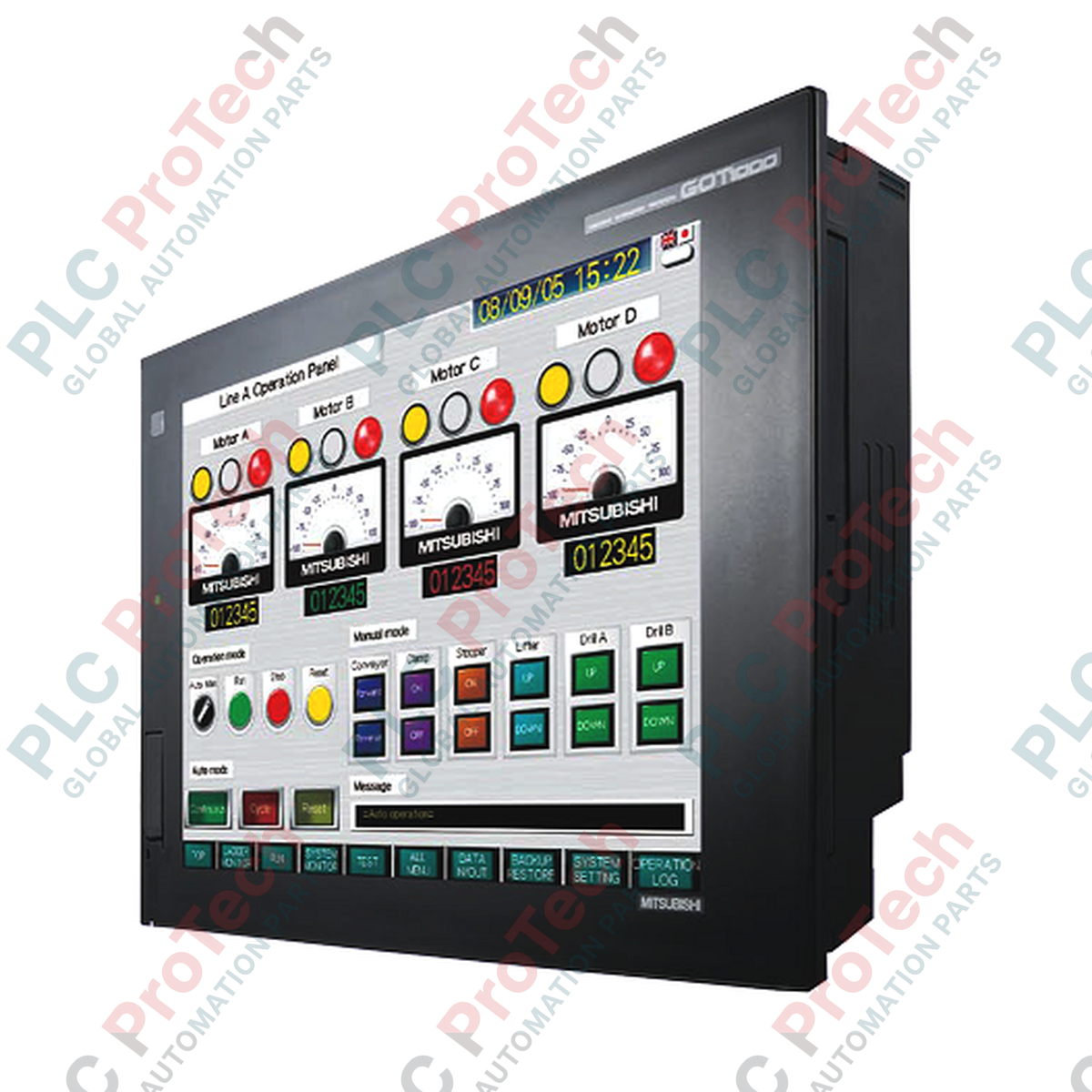

Terminal Operator HMI 12.1 Inci Siri GOT1000 Mitsubishi Electric GT1685M-STBD

SKU GT1685M-STBD

Dalam stok

12-month warranty
Free returns within 30 days

Pengilang: Mitsubishi Electric
No. Produk: GT1685M-STBD
Negara asal:Amerika Syarikat
Jenis Produk: Panel Operator HMI
Pembayaran: T/T, Western Union
Berat: 8000g
Dimensi: 395 x 310 x 145 mm
Pelabuhan penghantaran: Xiamen
Jaminan: 12 bulan

Penerangan

Mitsubishi Electric GT1685M-STBD ialah terminal pengendali HMI 12.1 inci berprestasi tinggi yang direka bentuk untuk menyediakan visualisasi kukuh dan kawalan sistem dalam seni bina GOT1000. Dilengkapi paparan warna TFT SVGA kecerahan tinggi yang menyokong 65,536 warna, antara muka serasi multimedia ini memberikan kejelasan luar biasa dan sudut pandangan luas kepada pengendali dalam persekitaran industri yang mencabar. Unit ini mempunyai memori denyar dalaman 15MB untuk mengendalikan grafik kompleks, merekod data dan mengehos konfigurasi OS sistem. Direka bentuk untuk integrasi sistem yang lancar, unit ini dilengkapi antara muka bersiri Ethernet, RS-232 dan RS-422/485 terbina dalam, bersama dua port USB dan slot kad CompactFlash, bagi memastikan ketersambungan serba boleh kepada PLC, pemacu frekuensi dan rangkaian kawalan penyeliaan.

Ciri-ciri

Paparan Resolusi Tinggi: Skrin LCD warna TFT 12.1 inci dengan resolusi SVGA (800 x 600) dan keamatan lampu latar 8 tahap boleh laras sehingga 470 cd/m2.
Antara Muka Sentuhan Resistif Analog: Panel resistif sentuhan tunggal berketepatan tinggi yang direka bentuk untuk operasi andal walaupun pengendali memakai sarung tangan kerja tebal.
Penderia Manusia Terbina Dalam: Mengesan pengendali secara automatik sehingga jarak 1 meter untuk mengaktifkan lampu latar, sekali gus menjimatkan tenaga dan memanjangkan jangka hayat paparan.
Ketersambungan Menyeluruh: Antara muka terbina dalam untuk Ethernet, RS-232 dan RS-422/485 membolehkan komunikasi berbilang saluran serentak dengan pelbagai pengawal.
Pengerasan Industri: Mempunyai penarafan IP67 pada muka hadapan untuk perlindungan menyeluruh daripada kemasukan habuk dan resapan air semasa kitaran pencucian.

Aplikasi

Barisan Pemasangan Automotif: Berfungsi sebagai antara muka kawalan sistem utama, memaparkan skrin diagnostik kompleks dan metrik lantai kilang.
Rawatan Air dan Air Sisa: Menyediakan pemantauan setempat bagi stesen pam, konfigurasi injap dan pengukuran aliran.
Pembungkusan dan Pemprosesan Makanan: Beroperasi dengan andal dalam persekitaran basah dan lokasi mesin dengan getaran tinggi berkat muka hadapan bertaraf IP67.
Pengendalian Bahan dan Kawalan Penghantar: Berfungsi sebagai hab pengendali untuk pengisihan, penghalaan dan pemantauan penggera masa nyata.

Spesifikasi Teknikal

Parameter	Nilai Spesifikasi
Pengilang	Mitsubishi Electric
Nombor Model	GT1685M-STBD
Siri	GOT1000 (Platform GT16)
Jenis Peranti Paparan	LCD Warna TFT (Kecerahan Tinggi, Sudut Pandangan Lebar)
Saiz Skrin	12.1-Inci
Resolusi	800 x 600 piksel (SVGA)
Warna Paparan	65,536 warna
Sudut Pandangan	Kanan/Kiri: 80 darjah, Atas: 60 darjah, Bawah: 80 darjah
Jenis Lampu Latar	Tiub Pendarfluor Katod Sejuk (CCFL) Boleh Ganti
Jenis Panel Sentuh	Rintangan Analog (Titik Tunggal)
Memori Terbina Dalam	Memori Flash 15MB (Pemacu C)
Voltan Bekalan Kuasa Input	24VDC (+25%, -20%)
Penggunaan Kuasa	40W atau kurang (26W atau kurang dengan lampu latar dimatikan)
Voltan Tahan	500VDC selama 1 minit antara terminal kuasa dan bumi
Rintangan Penebat	10 Mohm atau lebih tinggi (500VDC melalui penguji penebat)
Binaan Perlindungan	Permukaan Hadapan: IP67, Dalam Kabinet: IP2X
Dimensi Luaran (L x T x D)	316 x 242 x 52 mm
Dimensi Potongan Panel	302 x 228 mm
Berat Bersih Unit	2.7 kg
Berat Penghantaran (Dikira)	3.85 kg
Dimensi Bungkusan (Dikira)	395 x 310 x 145 mm

Sambungan dan Antara Muka

Jenis Antara Muka	Penyambung / Spesifikasi	Penetapan Fungsi
RS-232	D-sub 9-pin (Jantan)	Komunikasi PLC, sambungan pengaturcaraan PC (sehingga 115200 bps)
RS-422/485	14-pin (Betina)	Rangkaian pengawal dan antara muka bas medan berbilang titik (sehingga 115200 bps)
Ethernet	RJ-45 (100BASE-TX)	Pautan pengawal rangkaian, penghalaan data antara muka MES, antara muka hos jauh
Hos USB	Jenis-A (USB 1.1 / 2.0 Kelajuan Penuh)	Pemindahan storan luaran, integrasi papan kekunci/tetikus, antara muka pembaca kod bar
Peranti USB	Mini-B (USB 1.1 / 2.0 Kelajuan Penuh)	Antara muka PC langsung untuk pemindahan projek, kemas kini OS, mod telus FA
Slot Kad CF	CompactFlash Jenis I	Pengelogan data, pengurusan resipi, but sistem sandaran, penyimpanan skrin setempat

Pemerhatian Kejuruteraan Empirik

Model Alternatif & Keserasian

GT1685M-STBD ialah sebahagian daripada keluarga produk GOT1000 legasi. Untuk reka bentuk sistem moden yang memerlukan penghijrahan ke platform generasi semasa, modul ini sepadan dari segi fungsi dengan siri GOT2000 (seperti GT2712-STBD). Reka bentuk skrin yang dibangunkan dalam GT Works3 untuk GT1685M boleh dinaik taraf skalanya dan dikompil secara automatik kepada siri GT27 melalui utiliti penghijrahan asli dalam GT Works3. Pastikan anda menyemak konfigurasi modul komunikasi semasa penghijrahan, kerana unit sambungan satah belakang berbeza antara generasi GOT1000 dan GOT2000.

Perangkap Aplikasi & Nota Kejuruteraan

Apabila memasang GT1685M-STBD dalam persekitaran dengan hingar elektrik yang tinggi, pastikan bekalan kuasa 24VDC bersih dan khusus. Kejatuhan voltan sementara atau corak riak yang melebihi ambang -20% (di bawah 19.2VDC) boleh mencetuskan tetapan semula pengawas yang tidak dijangka atau hanyutan penentukuran sentuhan. Selain itu, sahkan bahawa tetapan tamat masa lampu latar paparan dioptimumkan dalam konfigurasi projek; tempoh skrin menyala yang berpanjangan pada kecerahan maksimum (470 cd/m2) dalam suhu melebihi 45 degC mempercepatkan penuaan tiub CCFL, sekali gus mengurangkan jangka hayat fungsi biasa selama 50,000 jam.

Petua Pentauliahan & Pendawaian

Untuk komunikasi industri melalui antara muka RS-422/485 14-pin, gunakan kabel pasangan berpilin berperisai (seperti Belden 3106A atau yang setara). Sambungkan wayar perisai dengan kukuh kepada terminal Bumi Fungsi (FG) pada blok terminal GOT dan bumikan pada satu titik sahaja di dalam penutup. Apabila menggunakan GT Works3 untuk kemas kini projek, gunakan port USB Mini-B untuk pemindahan pantas dan berintegriti tinggi; namun, jika menaik taraf melalui Ethernet, tetapkan alamat IP statik pada komputer riba konfigurasi anda yang sepadan dengan topeng subrangkaian HMI tempatan bagi mengelakkan gangguan pemindahan.

Garis Panduan Pemasangan

AMARAN PENTING:

Sebelum melakukan sebarang pemasangan mekanikal, pemotongan panel atau pengubahsuaian pendawaian, asingkan dan nyahkuasakan sepenuhnya bekalan utama kabinet. Sahkan dengan multimeter yang ditentukur bahawa semua sambungan terminal berada pada 0V. Kegagalan mengasingkan bekalan masuk 24VDC boleh menyebabkan kerosakan terminal, kegagalan komponen modul dalaman atau risiko kejutan elektrik.

1

Sediakan bukaan potongan panel yang tepat dengan lebar 302 mm dan tinggi 228 mm. Nyahgerigis semua tepi logam untuk mengelakkan gasket pelindung tercalar.

2

Periksa bahawa gasket getah kedap cecair terpasang dengan betul pada alur bezel HMI bagi memastikan perlindungan muka hadapan IP67.

3

Masukkan HMI melalui bahagian hadapan bukaan potongan. Ketatkan pendakap pemasangan logam yang dibekalkan dari bahagian belakang. Gunakan tork pengetatan 0.36 hingga 0.48 N-m untuk mengelakkan panel hadapan melengkung.

4

Tamatkan sambungan kuasa 24VDC menggunakan terminal pengapit skru M3 (dengan lug RAV1.25-3 atau V2-S3.3). Ketatkan skru blok terminal dengan tork antara 0.5 dan 0.8 N-m.

5

Sambungkan wayar bumi fungsi (FG) khusus kepada jalur terminal yang bersih pada satah belakang anda. Seterusnya, sambungkan kabel bersiri, Ethernet dan USB mengikut keperluan logik projek.

FAQ

Versi perisian apakah yang diperlukan untuk memprogram GT1685M-STBD?

Panel HMI ini memerlukan perisian Mitsubishi Electric GT Works3, Versi 1.17T atau lebih baharu, untuk mereka bentuk skrin projek, mengemas kini perisian tegar dan memasang sistem pengendalian tambahan.

Bolehkah lampu latar paparan CCFL pada model ini diganti?

Ya, lampu latar tiub pendarfluor katod sejuk (CCFL) boleh diganti. Jika HMI mengesan kegagalan lampu latar atau output cahaya berkurangan, mentol boleh diganti tanpa menukar skrin LCD utama.

Bagaimanakah GT1685M-STBD disambungkan kepada suis rangkaian standard?

Sambungkan kabel Ethernet pasangan terpiuh berperisai (STP) Cat5e atau Cat6 standard ke dalam port RJ-45 terbina dalam (100BASE-TX) pada HMI, kemudian sambungkan hujung yang satu lagi kepada suis rangkaian industri.

Apakah julat yang boleh diterima untuk input bekalan kuasa 24VDC?

Input bekalan kuasa nominal ialah 24VDC. Terminal ini beroperasi dengan selamat dalam julat input 19.2VDC hingga 30.0VDC (toleransi +25%, -20%).
