Penerangan

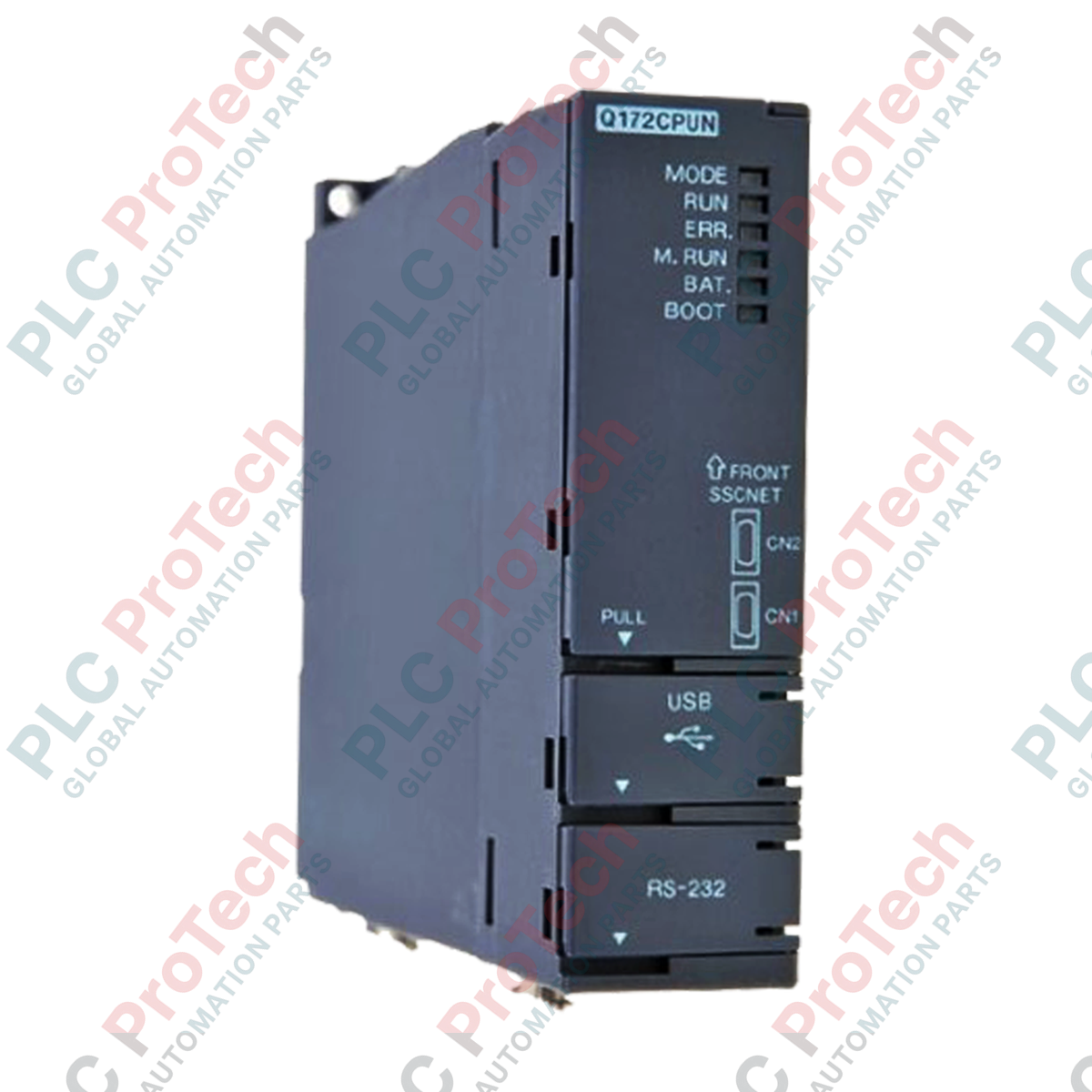

Mengintegrasikan kawalan gerakan berbilang paksi terus ke dalam platform MELSEC Q, Mitsubishi Electric Q172CPUN menyelaraskan kedudukan berketepatan tinggi pada kelajuan tinggi merentasi profil industri yang kompleks. Modul CPU ini dipasang pada unit asas siri Q standard dan beroperasi bersama CPU PLC untuk mengambil alih tugas interpolasi dan penyegerakan yang mencabar. Modul ini berkomunikasi dengan lancar dengan penguat servo melalui rangkaian berkelajuan tinggi bagi memberikan masa tindak balas terselaras dan deterministik yang diperlukan oleh jentera berat serta barisan pemasangan pembuatan.
Ciri-ciri
- Menyokong penyelarasan gerakan sehingga 8 paksi.
- Keupayaan interpolasi berbilang paksi lanjutan, termasuk interpolasi linear (sehingga 4 paksi), interpolasi bulat (2 paksi) dan interpolasi heliks (3 paksi).
- Profil gerakan serba guna dengan sokongan untuk PTP (Titik ke Titik), kedudukan kelajuan malar dan ayunan berkelajuan tinggi.
- Dilengkapi metrik pampasan kejuruteraan terbina dalam, termasuk pampasan kelonggaran gear dan nisbah gear elektronik yang boleh dikonfigurasikan.
- Diprogram menggunakan arahan gerakan khusus (bahasa mekanikal EIA) untuk pelaksanaan laluan yang kompleks.
Aplikasi
- Jentera pembungkusan berbilang paksi dan barisan pengkartonan terselaras.
- Sistem letak-dan-ambil berkelajuan tinggi dan robot gantri Cartesian.
- Pemasangan elektronik berketepatan tinggi dan meja indeks putar.
- Jentera tekstil dan sistem penggulungan berbilang paksi.
Spesifikasi Teknikal
| Parameter |
Nilai Spesifikasi |
| Pengilang |
Mitsubishi Electric |
| Nombor Model |
Q172CPUN |
| Siri |
MELSEC Q |
| Jenis Kawalan |
Modul CPU Pengawal Gerakan |
| Paksi Kawalan |
Sehingga 8 paksi |
| Penggunaan Arus Dalaman (5VDC) |
1.14 A |
| Bahasa Pengaturcaraan |
Arahan Gerakan Khusus (Bahasa EIA) |
| Dimensi Modul |
11.43 cm x 2.74 cm x 9.80 cm |
| Berat Bersih Modul |
0.22 kg |
| Berat Penghantaran (Dikira) |
2.00 kg |
| Negara Asal |
Jepun |
Sambungan dan Antara Muka
| Antara Muka / Penyambung |
Penetapan Fungsi |
| Penyambung Unit Asas |
Sambungan bas selari antara CPU berkelajuan tinggi untuk papan belakang MELSEC Q. |
| Penyambung SSCNET |
Sambungan rangkaian bersiri segerak berkelajuan tinggi khusus untuk penguat servo siri MR. |
| Port Periferal |
Port sambungan untuk perisian pembangunan gerakan dan penentukuran (MT Developer). |
Model Alternatif & Keserasian
Q172CPUN direka untuk platform MELSEC Q, sebagai naik taraf berfungsi kepada sistem Q172CPU lama. Apabila beralih daripada model bukan N, pastikan konfigurasi projek perisian MT Developer yang aktif dan parameter slot unit asas CPU sepadan dengan peta memori Q172CPUN yang dikemas kini.
Perangkap Aplikasi & Nota Kejuruteraan
Pengendalian beberapa CPU gerakan berkelajuan tinggi pada satah belakang yang dikongsi memerlukan pengiraan teliti bagi jumlah bajet kuasa 5VDC. Q172CPUN menggunakan 1.14 A pada bas logik; pastikan modul bekalan kuasa sistem (cth., Q61P) mempunyai lebihan kapasiti yang mencukupi untuk mengelakkan kejatuhan voltan mendadak semasa pemprofilan pecutan tinggi merentasi kesemua 8 paksi terselaras.
Petua Pentauliahan & Pendawaian
Sentiasa kekalkan jejari lenturan minimum pada gentian optik dan kabel bersiri SSCNET untuk mengelakkan pengecilan isyarat dan gangguan komunikasi. Gunakan perisai berintegriti tinggi pada isyarat pengekod luaran dan halakannya sepenuhnya berasingan daripada talian kuasa motor servo frekuensi tinggi untuk mengelakkan gangguan hingar EMI pada daftar pengawal gerakan.
Garis Panduan Pemasangan
AMARAN KRITIKAL: Putuskan sepenuhnya semua sumber kuasa luaran (bekalan kuasa masuk 3 fasa dan kuasa kawalan 24VDC) sebelum memasukkan atau mengeluarkan CPU gerakan. Tunggu sekurang-kurangnya 5 minit supaya kapasitor bas dalaman dinyahcas sepenuhnya sebelum mengendalikan modul, bagi mengelakkan kerosakan pada satah belakang.
-
1
Sejajarkan cangkuk bawah modul Q172CPUN dengan slot yang ditetapkan pada unit asas siri Q.
-
2
Tekan bahagian atas modul dengan kuat ke dalam penyambung satah belakang sehingga terkunci pada tempatnya.
-
3
Ketatkan skru pemasangan modul (M3) dengan tork 0.36 hingga 0.48 N-m untuk melindungi sistem daripada getaran industri.
-
4
Sambungkan talian bas komunikasi SSCNET dan pasangkan semua tali bumi pengekod medan yang bersebelahan dengan kukuh.
