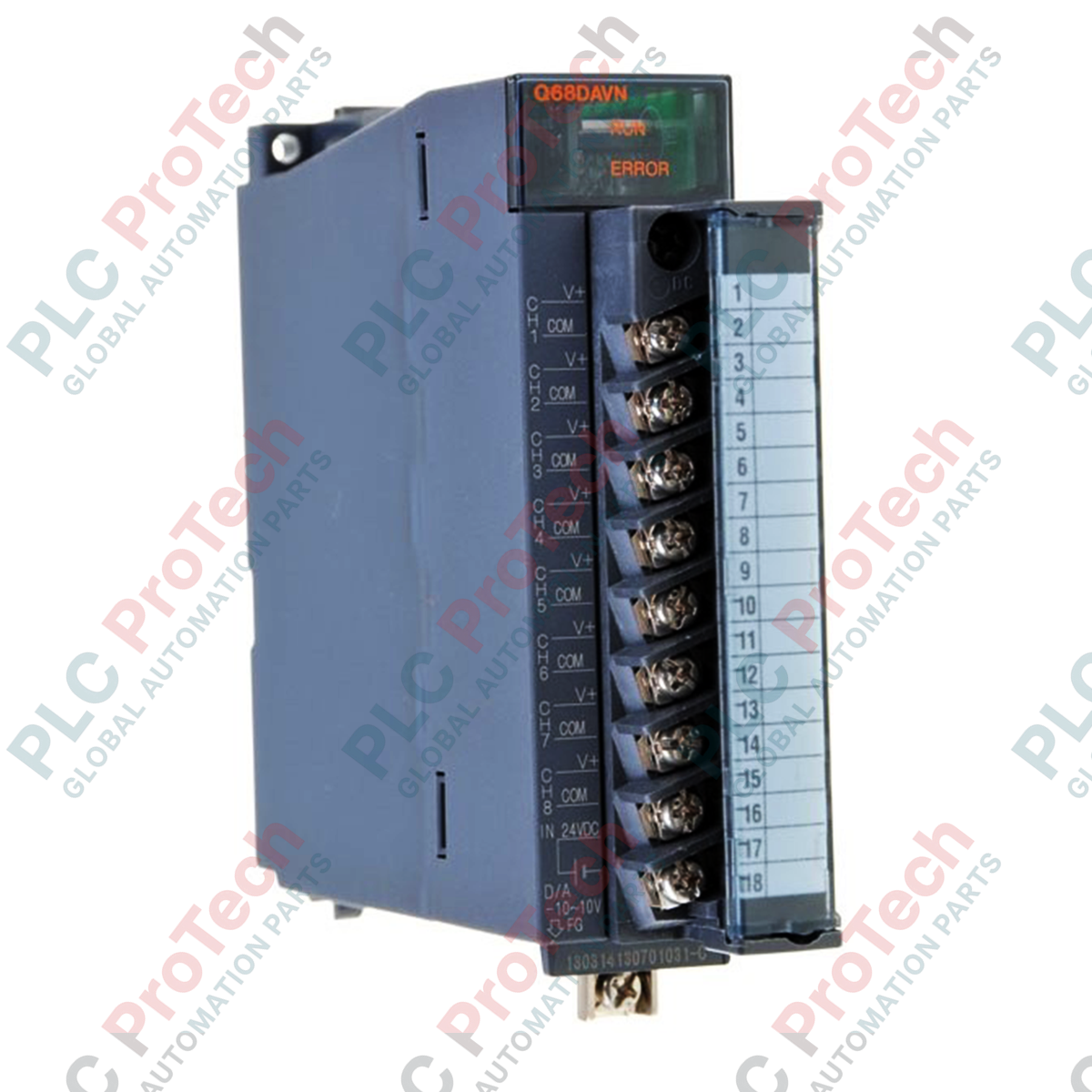

Modul Penukar Digital-ke-Analog Siri Q Mitsubishi Electric Q68DAVN MELSEC

SKU Q68DAVN

Dalam stok

12-month warranty
Free returns within 30 days

Pengilang: Mitsubishi Electric
No. Produk: Q68DAVN
Negara asal:Amerika Syarikat
Jenis Produk: Modul Penukar Digital-ke-Analog
Pembayaran: T/T, Western Union
Berat: 200g
Pelabuhan penghantaran: Xiamen
Jaminan: 12 bulan

Penerangan

Direka untuk disambungkan terus kepada penggerak industri dan pemacu frekuensi boleh ubah, Mitsubishi Electric Q68DAVN menukar arahan digital 16-bit kepada isyarat kawalan voltan yang tepat. Modul output analog berketumpatan tinggi ini disepadukan dengan lancar ke dalam satah belakang PLC Siri MELSEC Q, menggunakan 16 titik I/O pintar. Modul ini mempunyai 8 saluran output voltan yang mampu memacu beban antara 1k ohm hingga 1M ohm, menawarkan fleksibiliti tinggi untuk integrasi sistem. Pengendali industri boleh memilih antara konfigurasi resolusi standard dan resolusi tinggi agar sepadan dengan keperluan proses tertentu, sekali gus memastikan kawalan dinamik yang lancar dalam persekitaran lantai kilang yang mencabar.

Ciri Utama

Ketumpatan Saluran Tinggi: Menempatkan 8 saluran output voltan analog bebas dalam satu profil slot bagi menjimatkan ruang satah belakang.
Mod Resolusi Dwi: Menyokong resolusi standard (-4096 hingga 4095) dan input digital resolusi tinggi (-16384 hingga 16383) untuk penalaan proses yang lebih terperinci.
Pengasingan Sistem Kukuh: Menggunakan pengasingan fotogandingan antara terminal input/output dan satah belakang PLC utama, digandingkan dengan pengasingan transformer untuk bekalan kuasa luaran.
Perlindungan Output Bersepadu: Perlindungan litar pintas terbina dalam mencegah kerosakan perkakasan akibat kerosakan pendawaian medan atau kegagalan beban.
Memori Konfigurasi Jangka Panjang: Dilengkapi EEPROM terbina dalam yang dinilai sehingga 100,000 operasi tulis, mengekalkan tetapan penentukuran dan parameter tanpa sandaran bateri.

Aplikasi

Kawalan injap berkadar dalam operasi hidraulik dan pneumatik.
Penghantaran tetapan kelajuan kepada pemacu frekuensi boleh ubah (VFD) dan pengawal servo.
Sistem penentududukan penggerak berbilang paksi dalam barisan pembungkusan dan pemasangan automotif.
Integrasi gelung kawalan proses dalam kemudahan rawatan air dan pendos kimia.

Spesifikasi Teknikal

Parameter	Nilai Spesifikasi
Pengilang	Mitsubishi Electric
Kod Model	Q68DAVN
Jenis Modul	Modul Penukar Digital-Analog (Output Voltan)
Saluran Output Analog	8 titik (8 saluran)
Format Input Digital	Binari bertanda 16-bit (Standard: -4096 hingga 4095; Resolusi Tinggi: -16384 hingga 16383)
Julat Output Analog	-10 VDC hingga 10 VDC
Rintangan Beban Luaran	1k ohm hingga 1M ohm
Titik I/O yang Digunakan	16 titik (peruntukan modul fungsi pintar)
Penggunaan Arus Dalaman (5 VDC)	0.38 A
Keperluan Bekalan Kuasa Luaran	24 VDC (+20% / -15%), riak/denyutan 500 mV P-P atau kurang, penggunaan arus 0.2 A
Kadar Arus Permulaan	2.5 A (tempoh 230 mikrosaat atau kurang)
Voltan Tahan Dielektrik	500 VAC selama 1 minit (antara I/O dengan kuasa PLC; antara output analog dengan bekalan luaran)
Sistem Sambungan	Blok terminal boleh tanggal 18 titik
Saiz Wayar yang Berkenaan	0.3 hingga 0.75 mm persegi
Berat Bersih Modul	0.2 kg
Berat Penghantaran (Dikira)	1.0 kg

Pandangan Kejuruteraan Empirik

Model Alternatif & Keserasian

Q68DAVN berfungsi sebagai laluan naik taraf terus untuk modul Q68DAV legasi yang lebih lama. Apabila beralih daripada model legasi bukan-N, dimensi fizikal dan parameter blok program teras kekal serasi ke belakang. Walau bagaimanapun, sahkan bahawa perisian pengaturcaraan GX Works2 atau GX Works3 anda dikemas kini dengan profil Intelligent Function Module yang betul bagi memastikan parameter konfigurasi varian N sejajar dengan CPU PLC anda.

Perangkap Aplikasi & Nota Kejuruteraan

Risiko utama Q68DAVN ialah saluran output individu tidak diasingkan antara satu sama lain. Jika anda memacu berbilang peranti medan daripada zon kuasa yang berbeza, gelung bumi akan berlaku dan menyebabkan hanyutan isyarat output atau kegagalan saluran. Jika pengasingan antara saluran diperlukan oleh seni bina pendawaian medan anda, perapi isyarat dan pengasing luaran mesti dipasang antara blok terminal modul ini dengan komponen medan.

Petua Pentauliahan & Pendawaian

Sentiasa gunakan kabel pasangan berpilin berperisai (STP) berkualiti tinggi untuk semua talian output voltan analog, dan pastikan laluan kabel sesingkat mungkin bagi mengelakkan gangguan elektromagnet. Sambungkan perisai pada terminal FG modul. Ambil perhatian bahawa terminal bukan FG tidak menerima terminal kelim bersarung; anda mesti menggunakan terminal gelang atau garpu R1.25-3 dengan batang tanpa sarung bagi mengelakkan penutup pelindung blok terminal gagal terkunci dengan betul.

Garis Panduan Pemasangan

AMARAN SISTEM KRITIKAL

Matikan semua bekalan kuasa luaran ke satah belakang PLC dan bekalan 24 VDC tambahan sebelum memasukkan atau menanggalkan modul Q68DAVN. Kegagalan menyahaktifkan seluruh sistem sebelum manipulasi fizikal boleh menyebabkan kerosakan kekal pada IC komunikasi satah belakang atau mencetuskan penutupan sistem yang tidak dijangka pada unit yang sedang berjalan.

1

Pastikan unit asas PLC dimatikan sepenuhnya. Sejajarkan cangkuk bawah modul dengan lubang pemasangan pada unit asas.

2

Tekan bahagian atas modul dengan kuat pada penyambung satah belakang sehingga terkunci pada tempatnya, kemudian ketatkan skru pemasangan atas mengikut had tork yang ditetapkan.

3

Pasang blok terminal berwayar 18 titik pada modul dan ketatkan skru pemasangan blok terminal dengan tangan.

4

Pasang bekalan kuasa luaran tambahan 24 VDC terlebih dahulu, sahkan bahawa sambungan terminal kukuh dan kekutuban betul, kemudian hidupkan rak PLC utama.

FAQ

Adakah saluran output individu pada Q68DAVN diasingkan antara satu sama lain?

Tidak, saluran output tidak diasingkan antara satu sama lain. Walau bagaimanapun, terdapat pengasingan fotogandingan antara terminal I/O dengan bekalan kuasa PLC, serta pengasingan transformer antara output analog dengan bekalan kuasa luaran 24 VDC.

Apakah jenis terminal kelim yang boleh digunakan pada blok terminal bukan FG?

Anda mesti menggunakan terminal tanpa pateri R1.25-3. Terminal kelim bersarung sama sekali tidak disokong pada terminal bukan FG kerana boleh menghalang penutup blok terminal daripada ditutup dengan betul.

Bagaimanakah saluran yang tidak digunakan pada Q68DAVN harus dikendalikan?

Saluran yang tidak digunakan hendaklah dinyahdayakan dalam tetapan parameter PLC untuk mengelakkan pemprosesan sistem yang tidak perlu dan kemungkinan penghasilan hingar pada litar yang tidak dibumikan.
