Penerangan

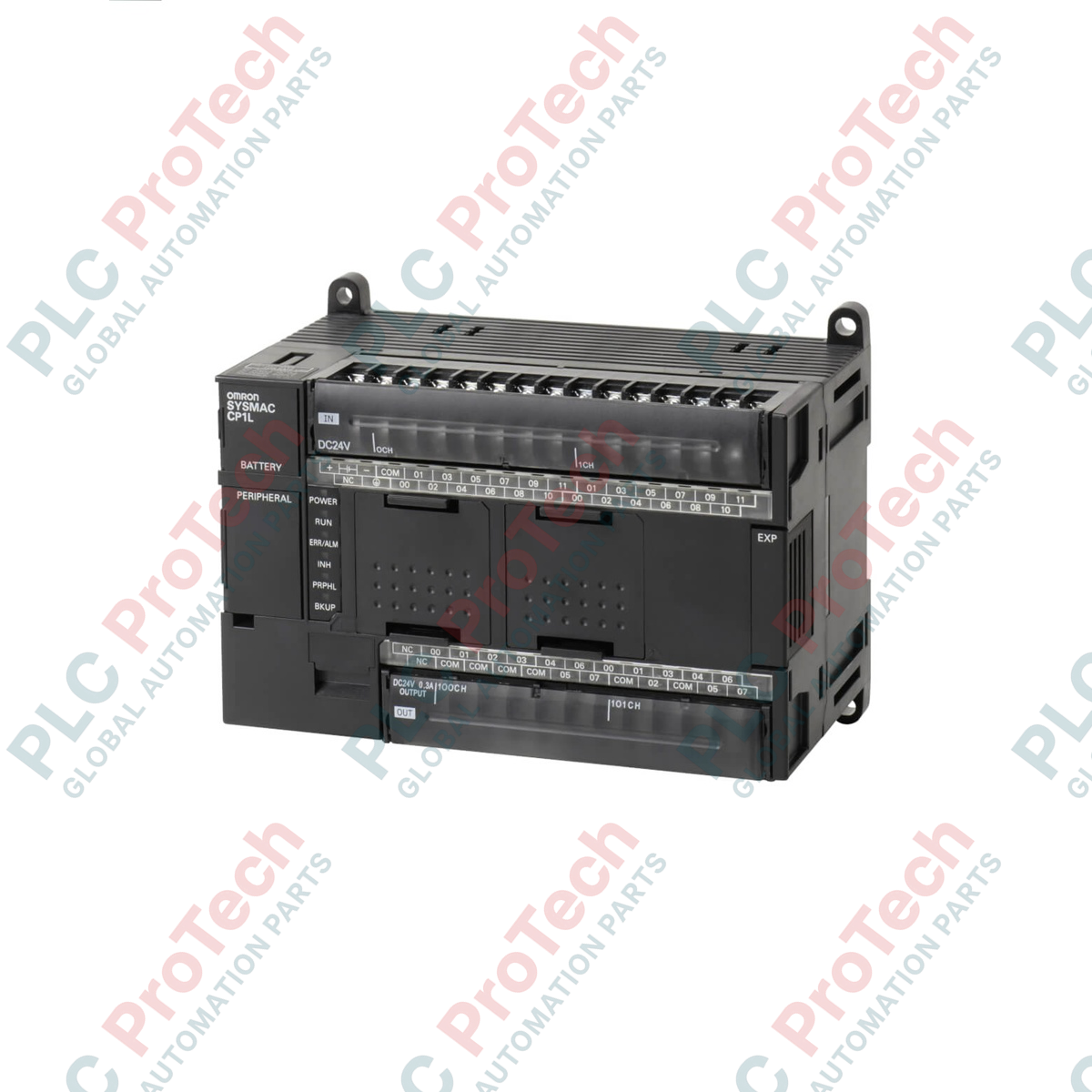

Direka bentuk untuk kawalan mesin serba guna, mikro-PLC Omron CP1L-M40DT-A menyediakan keupayaan automasi yang mantap dalam platform Siri CP1L. Pengawal berprestasi tinggi ini mempunyai 40 titik I/O digital terbina dalam, terdiri daripada 24 input DC dan 16 output transistor (konfigurasi sink). Beroperasi menggunakan bekalan kuasa AC universal, pengawal ini menawarkan keseimbangan optimum antara bentuk kompak dengan kelajuan pemprosesan untuk aplikasi pembuatan moden.
Unit ini mempunyai kapasiti program sebanyak 10K langkah dan memori data 32K perkataan, menyokong urutan kompleks dan operasi matematik intensif melalui bahasa logik tangga dan teks berstruktur (ST). Dengan pembilang berkelajuan tinggi dan output denyut terbina dalam, CP1L-M40DT-A amat sesuai untuk tugas pemposisian berbilang paksi dan kawalan gerakan tepat. Pengembangan boleh dilakukan dengan mudah dengan menyambungkan sehingga tiga unit I/O pengembangan siri CP untuk memenuhi perubahan keperluan sistem.
Ciri-ciri
- Dilengkapi 40 titik I/O digital terbina dalam (24 input, 16 output transistor jenis sink).
- Dilengkapi 4 input pembilang berkelajuan tinggi (100 kHz, 4 paksi) untuk pengurusan gelung maklum balas yang tepat.
- Menyediakan 2 output denyut berkelajuan tinggi (100 kHz, 2 paksi) untuk kawalan servo/stepper langkah dan arah.
- Port persisian USB 2.0 terbina dalam memudahkan pengaturcaraan, pemantauan dan pentauliahan.
- Dua slot papan pilihan membolehkan penyepaduan komunikasi RS-232C, RS-422A/485 atau Ethernet dengan lancar.
- Kapasiti memori program fleksibel sebanyak 10K langkah dengan sokongan keupayaan teks berstruktur (ST).
Aplikasi
- Sistem pembungkusan dan pelabelan
- Automasi penghantar dan pengisihan bahan
- Skid pengepaman, penapisan dan rawatan air
- Barisan pemasangan berskala kecil dan peralatan pilih-dan-letak
- Kawalan HVAC dan sistem tenaga bangunan
Spesifikasi Teknikal
Pengilang
| Omron |
Nombor Bahagian / Model
| CP1L-M40DT-A |
Kelas Pengawal
| CP1L-M (PLC Mikro Sederhana) |
Voltan Bekalan Kuasa
| 100 hingga 240 VAC (50/60 Hz) |
Julat Voltan Operasi
| 85 hingga 264 VAC |
Penggunaan Kuasa
| Maksimum 50 VA |
Input Terbina Dalam
| 24 titik (24 VDC, frekuensi tindak balas sehingga 100 kHz pada saluran berkelajuan tinggi) |
Output Terbina Dalam
| 16 titik (Transistor, sinking) |
Kapasiti Program
| 10K langkah |
Memori Data
| 32K perkataan (Kawasan DM) |
Pengembangan Maksimum
| Sehingga 3 Unit Pengembangan / Unit I/O Pengembangan siri CP |
Bahasa Pengaturcaraan
| Rajah tangga, Teks Berstruktur (ST) |
Kelajuan Pelaksanaan
| Arahan asas: minimum 0.55 mikro saat |
Suhu Operasi
| 0 hingga 55 degC |
Suhu Penyimpanan
| -20 hingga 75 degC |
Anggaran Berat
| 3.0 kg |
Sambungan dan Antara Muka
| Jenis Antara Muka |
Fungsi |
| Port USB |
Port Jenis-B; digunakan untuk pengaturcaraan, pemantauan dan penyahpepijatan dengan CX-Programmer. |
| Slot Papan Pilihan |
Menyokong sehingga 2 papan pilihan untuk rangkaian bersiri (RS-232C / RS-485) atau Ethernet industri. |
| Terminal Input |
Input 24 VDC dengan pengelompokan terminal sepunya untuk pendawaian sensor yang fleksibel. |
| Terminal Output |
Output sink transistor dengan talian sepunya yang dikongsi. |
Garis Panduan Pemasangan
- Pasang dengan kukuh pada rel DIN standard 35mm atau gunakan lubang pemasangan skru terbina dalam untuk pemasangan panel.
- Kekalkan ruang lega minimum 30mm di atas dan di bawah perumah PLC untuk memudahkan penyejukan perolakan yang mencukupi.
- Pastikan semua pendawaian elektrik disiapkan menggunakan konduktor AWG 14 hingga 22 dengan terminal kelim berpenebat.
- Sambungkan terminal Pembumian Fungsian (LG) dan Pembumian Perlindungan (GR) terus kepada pembumian bumi khusus yang bersih (rintangan kurang daripada 100 ohm).
Pematuhan dan Pensijilan
- Tanda CE
- Tersenarai cULus (Kelas I, Divisyen 2, Lokasi Berbahaya)
- Mematuhi RoHS
