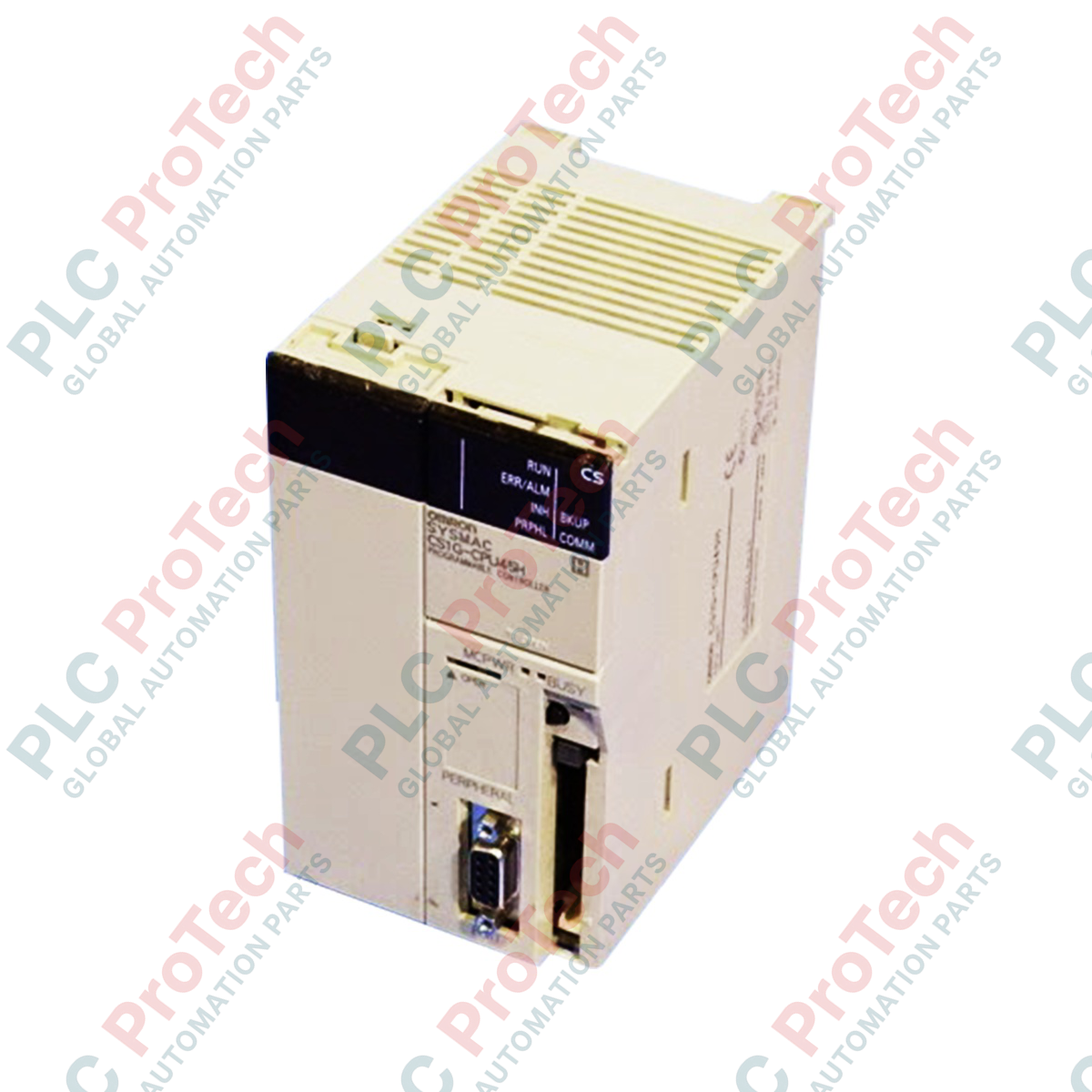

Omron CS1G-CPU45H Unit CPU Siri CS1

Penerangan

Direka bentuk untuk kawalan industri berkelajuan tinggi dalam seni bina CS1, Omron CS1G-CPU45H ialah unit pemprosesan pusat berprestasi tinggi yang direka untuk mengendalikan aplikasi automasi berskala sederhana hingga besar. Unit ini menawarkan pelaksanaan arahan pantas dan kapasiti memori kukuh untuk mengurus tugas gerakan, diagnostik dan pemprosesan data yang kompleks. Dengan komunikasi bersepadu dan keupayaan pengembangan, unit ini berfungsi sebagai teras yang boleh dipercayai untuk mesin industri, sistem kawalan proses dan talian pemasangan pembuatan yang mencabar.

Ciri-ciri

• Enjin pemprosesan berkelajuan tinggi yang melaksanakan arahan logik asas (LD) dalam 0.04 mikrosaat.
• Kapasiti memori besar yang menyokong 60 Klangkah memori pelaksanaan program dan 128 Kperkataan memori data.
• Penskalaan I/O yang luas, menyokong sehingga 5,120 bit I/O tempatan merentasi maksimum 7 rak pengembangan.
• Port komunikasi fizikal bersepadu termasuk port persisian khusus dan antara muka bersiri RS-232C.
• Keupayaan pengaturcaraan berstruktur dengan sokongan untuk pengaturcaraan berorientasikan tugas, blok fungsi dan teks berstruktur.

Aplikasi

• Sistem kawalan gerakan berbilang paksi dan penyegerakan.
• Talian pemasangan automotif dan integrasi sel robotik kompleks.
• Kemudahan pemprosesan rawatan air dan air kumbahan.
• Sistem pembungkusan, pengisihan dan pengendalian bahan berkelajuan tinggi.

Spesifikasi Teknikal

Wawasan Kejuruteraan Empirikal

Model Alternatif & Keserasian

CS1G-CPU45H ialah pengganti versi "H" berkelajuan tinggi yang dinaik taraf untuk CS1G-CPU45 bukan H yang lama. Program yang disusun untuk pemproses bukan H boleh dimuat turun terus ke CS1G-CPU45H melalui CX-Programmer dengan mengemas kini jenis model PLC dalam tetapan projek. Perhatikan bahawa walaupun faktor bentuk perkakasan dan peruntukan memori kekal serasi, masa pelaksanaan arahan adalah jauh lebih pantas, yang mungkin memerlukan pengesahan gelung perisian yang kritikal dari segi masa atau tamat masa komunikasi.

Kesilapan Aplikasi & Nota Kejuruteraan

Apabila menggunakan unit dalam backplane yang dipenuhi banyak modul, pastikan jumlah penggunaan arus semua modul (CPU, I/O dan unit I/O Khas) tidak melebihi kapasiti Unit Bekalan Kuasa yang dipilih (seperti C200HW-PA204 atau PA209R). Selain itu, pastikan kelegaan menegak minimum 50 mm dikekalkan di atas dan di bawah rak dalam kepungan bagi memudahkan penyejukan perolakan semula jadi yang mencukupi, kerana pengumpulan haba berlebihan boleh memendekkan jangka hayat kapasitor dalaman.

Petua Pentauliahan & Pendawaian

Apabila menyambungkan port RS-232C kepada HMI luaran atau peranti pihak ketiga, pastikan perisai kabel disambungkan terus kepada terminal pembumian fungsi (GR) pada bekalan kuasa backplane CS1. Jangan sambungkan wayar pembumian kembali ke terminal sepunya isyarat (SG) pada port, kerana ini menghasilkan hingar mod sepunya yang boleh mengganggu komunikasi bersiri semasa peristiwa pensuisan induktif berdekatan.
