Perihalan

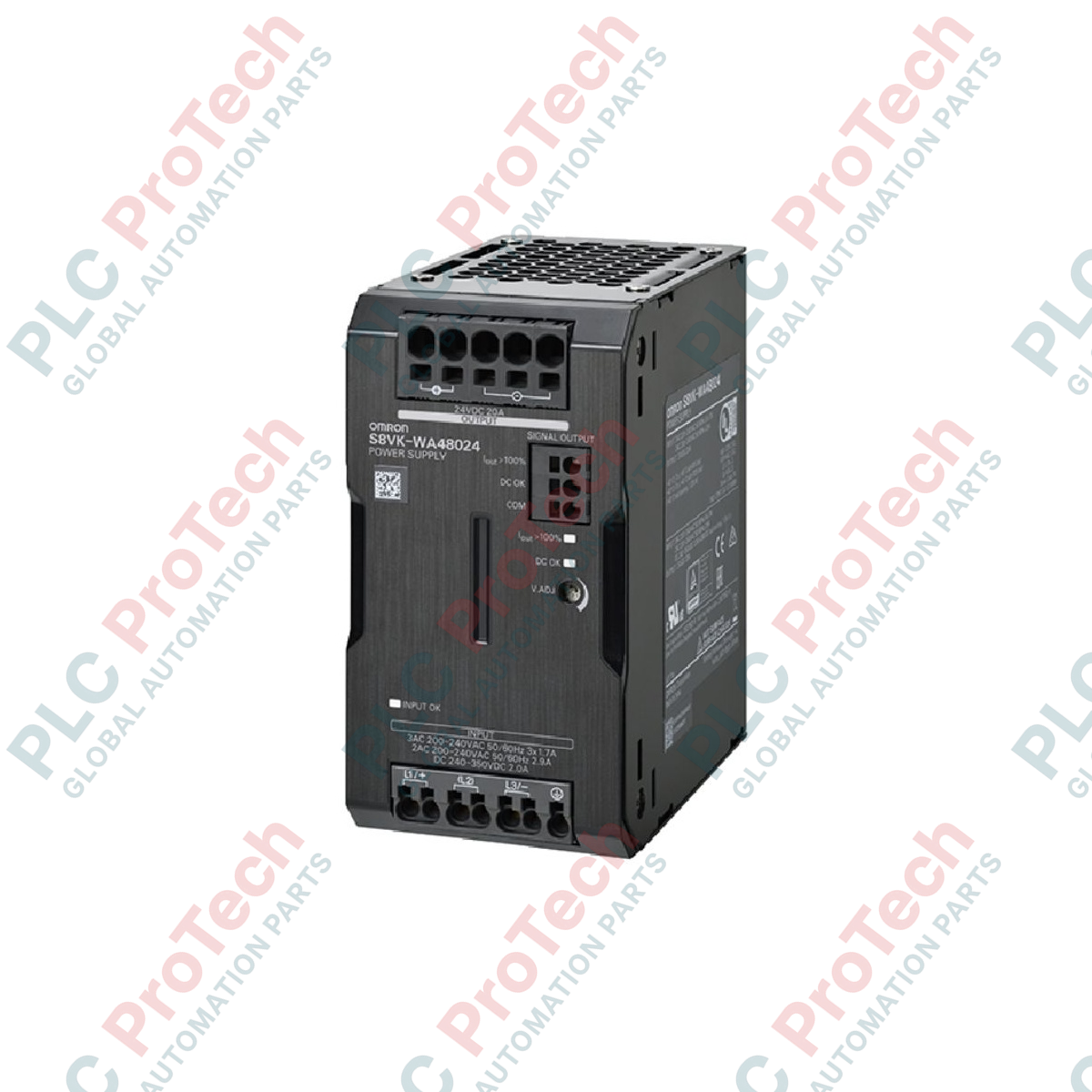

Menyediakan penukaran elektrik berkecekapan tinggi dalam persekitaran industri yang mencabar, Omron S8VK-WA48024 ialah bekalan kuasa mod pensuisan yang direka untuk infrastruktur elektrik tiga fasa. Unit 480 W ini menukar input tiga fasa nominal 200 hingga 240 VAC kepada output 24 VDC yang stabil, sambil mengekalkan pengawalan voltan yang ketat walaupun dalam keadaan talian yang berubah-ubah. Dilengkapi blok terminal Push-In Plus, unit ini mengurangkan masa pendawaian panel dengan ketara sambil memastikan ketahanan terhadap getaran fizikal. Reka bentuknya yang padat dan berketumpatan tinggi membolehkan pemasangan bersebelahan untuk mengoptimumkan ruang di dalam kabinet kawalan.
Ciri-ciri
-
Operasi Tiga Fasa yang Stabil: Direka khusus untuk input tiga fasa 200 hingga 240 VAC, bagi mencegah masalah ketidakseimbangan fasa dalam sistem automatik berskala besar.
-
Arus Penggalak Dinamik: Membekalkan arus penggalak puncak sehingga 30 A untuk menangani beban permulaan arus masuk tinggi daripada komponen kapasitif, injap solenoid dan motor DC.
-
Teknologi Push-In Plus: Terminal sambungan menghadap hadapan direka untuk pendawaian pantas tanpa alat yang mengurangkan kelonggaran terminal dari semasa ke semasa.
-
Reka Bentuk Persekitaran Lasak: Perumah perlindungan IP20 direka bentuk untuk menahan persekitaran industri yang mencabar.
-
Pemasangan Rel DIN: Mekanisme kunci gelangsar kukuh terbina dalam untuk pemasangan terus pada rel DIN simetri 35mm standard.
Aplikasi
-
Barisan Pemasangan Automotif: Mengagihkan kuasa kawalan 24 VDC yang stabil kepada PLC, rangkaian industri dan antara muka manusia-mesin (HMI).
-
Peralatan Pemprosesan Semikonduktor: Membekalkan kuasa kepada penderia ketepatan, penggerak dan geganti kawalan elektronik.
-
Pembungkusan dan Pengendalian Bahan: Membekalkan arus penggalak permulaan untuk motor penghantar dinamik dan pengawal pneumatik.
-
Panel Agihan Utama: Berfungsi sebagai suapan bas DC voltan rendah utama dalam subpanel voltan tinggi.
Spesifikasi Teknikal
| Parameter |
Nilai Spesifikasi |
| Pengilang |
Omron |
| Kod Model |
S8VK-WA48024 |
| Nama Siri |
S8VK-W |
| Julat Voltan Input |
Tiga fasa, 200 hingga 240 VAC (Dibenarkan: 170 hingga 264 VAC) |
| Voltan Keluaran |
24 VDC |
| Kuasa Keluaran Ternilai |
480 W |
| Arus Keluaran Ternilai |
20 A |
| Arus Penggalak Maksimum |
30 A |
| Kaedah Sambungan |
Blok Terminal Push-In Plus |
| Kelas Kepungan |
IP20 (EN/IEC 60529) |
| Julat Suhu Operasi |
-40 hingga +70 degC (Dengan pengurangan kadar di atas 40 degC) |
| Berat Unit Fizikal |
1.05 kg |
| Berat Penghantaran |
2.50 kg |
Sambungan dan Antara Muka
| Kumpulan Terminal |
Penandaan |
Penetapan Fungsi |
| Bahagian Input (Atas) |
L1 |
Fasa Input AC 1 |
| L2 |
Fasa Input AC 2 |
| L3 |
Fasa Input AC 3 |
| PE |
Sambungan Bumi Pelindung |
| Bahagian Output (Bawah) |
+V (x2) |
Terminal Output 24 VDC Positif |
| -V (x2) |
Terminal Pulangan DC Negatif |
Pandangan Kejuruteraan Empirikal
Model Alternatif & Keserasian
Apabila menggantikan persediaan kuasa fasa tunggal yang lebih lama (seperti siri S8VK-G) dengan S8VK-WA48024, pastikan ruang panel mekanikal mencukupi kerana model tiga fasa mempunyai lebar yang sedikit berbeza. Keluarga S8VK-W serasi ke belakang secara langsung dengan aksesori rel DIN standard, tetapi memerlukan pemutus litar cabang perlindungan bekalan tiga fasa yang dikonfigurasikan dengan lengkung berkadar motor untuk mengelakkan pemutusan tidak wajar semasa pengecasan awal.
Perkara yang Perlu Dielakkan & Nota Kejuruteraan
Walaupun S8VK-WA48024 kukuh, pengendalian berterusan dengan fasa input yang tidak seimbang akan merosakkan kapasitor dalaman. Kesilapan lazim di lapangan ialah memasang bekalan kuasa di dalam kotak yang tertutup rapat tanpa pengudaraan bersama komponen lain yang menghasilkan haba tinggi. Kekalkan jarak sisi minimum 10mm antara peranti bersebelahan untuk membolehkan perolakan semula jadi, sekali gus mengelakkan penurunan kadar terma daripada mengehadkan kapasiti output di bawah kadar nominal 20 A.
Petua Pentauliahan & Pendawaian
Sentiasa gunakan terminal pin berpenebat (ferrule) dengan sistem Push-In Plus untuk memastikan sentuhan yang benar-benar kukuh. Bagi wayar pejal atau berferrule, tolak terus ke dalam lubang pemasukan. Apabila menggunakan wayar terkandas tanpa ferrule, masukkan pemutar skru rata ke dalam lubang butang pelepas jingga terlebih dahulu untuk membuka mekanisme pengapit dalaman sebelum memasukkan wayar.
Garis Panduan Pemasangan
AMARAN PENTING: RISIKO RENJATAN ELEKTRIK, LETUPAN ATAU LENTARAN ARKA. Matikan semua kuasa input yang membekalkan peranti ini sebelum pemasangan, pendawaian atau penyelenggaraan. Pastikan talian bekalan kuasa tiga fasa (L1/L2/L3) dinyahkuasakan sepenuhnya. Biarkan kapasitor simpanan dalaman menyahcas sekurang-kurangnya 5 minit selepas bekalan kuasa diputuskan sebelum menyentuh sebarang sambungan terminal.
1
Cangkukkan bahagian atas pendakap DIN terbina dalam bekalan kuasa pada tepi atas rel DIN 35mm.
2
Tekan bahagian bawah perumah dengan kuat ke bawah dan ke belakang sehingga kunci spring terpasang pada tepi bawah rel.
3
Sambungkan terminal bumi PE (Pembumian Pelindung) kepada titik bumi sistem berimpedans rendah sebelum menyambungkan talian fasa AC.
4
Masukkan ferrule prapenebat untuk L1, L2 dan L3 ke terminal input yang sepadan, dan +V/-V ke terminal output. Pastikan tiada lembaran kuprum terdedah yang longgar.
