Siemens 6DR5210-0EP00-0AA0 Pemposisi Elektropneumatik SIPART PS2

Penerangan

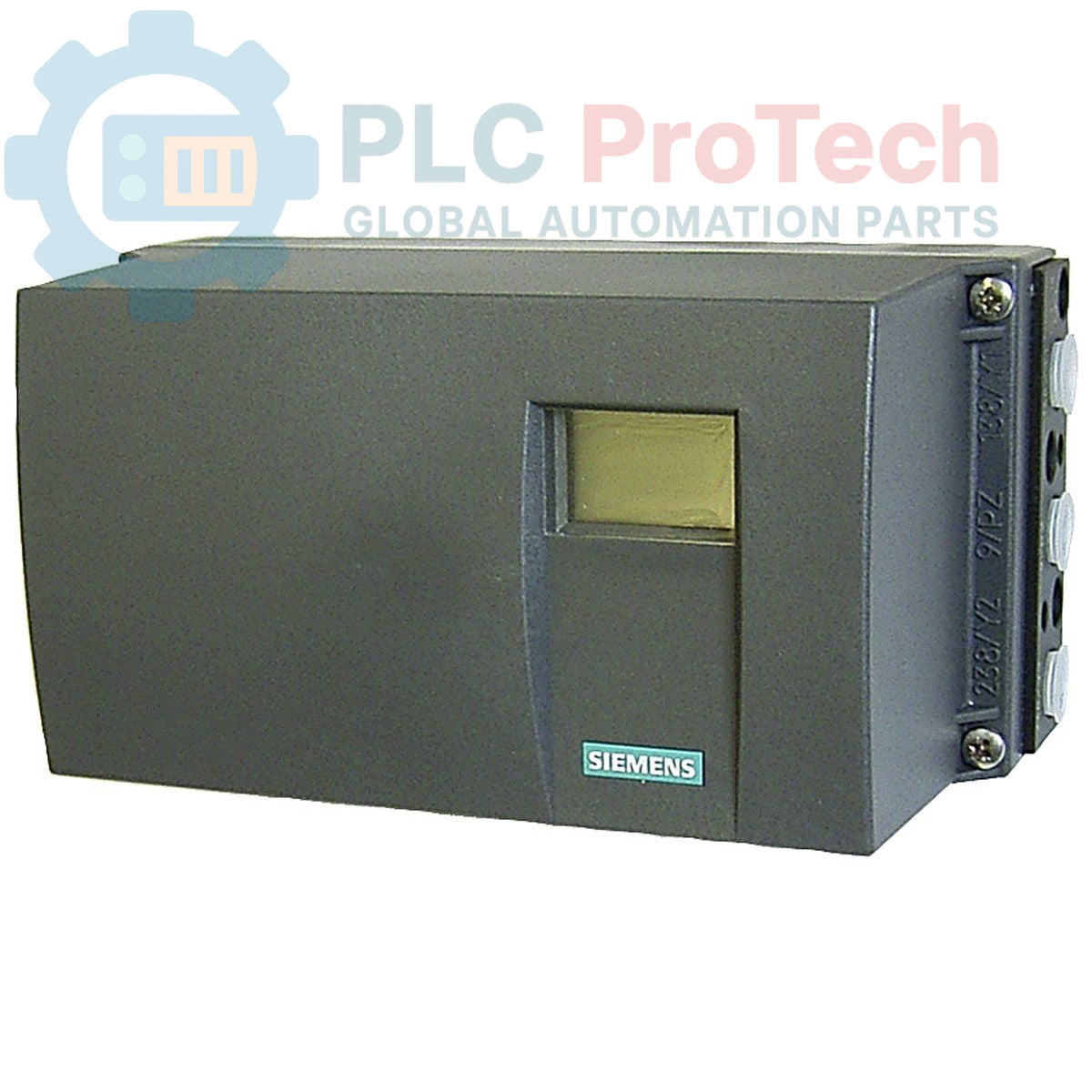

Siemens 6DR5210-0EP00-0AA0 ialah penentu kedudukan elektropneumatik pintar SIPART PS2 yang direka untuk kawalan berketepatan tinggi bagi penggerak pneumatik linear dan suku pusingan. Unit ini berfungsi sebagai antara muka penting antara sistem kawalan automasi dengan elemen kawalan akhir, serta menerima isyarat input 4–20 mA dengan protokol komunikasi HART bersepadu. Dibina dalam perumah polikarbonat yang tahan lasak, model ini direka untuk konfigurasi penggerak tindakan tunggal dan menyokong fungsi "fail selamat" pintar, yang menyahtekanan penggerak secara automatik sekiranya berlaku kegagalan bekalan kuasa tambahan elektrik.

6DR5210-0EP00-0AA0 diperakui untuk digunakan dalam atmosfera yang berpotensi meletup, dengan perlindungan keselamatan intrinsik (Ex i). Ia mempunyai sambungan elektrik 1/2" NPT yang diseragamkan dan antara muka pneumatik G1/4. Sila ambil perhatian bahawa konfigurasi khusus ini dibekalkan tanpa pemantau had, modul pilihan tambahan atau blok manometer.

Ciri-ciri

• Komunikasi HART: Sokongan bersepadu untuk pemparameteran jauh dan data diagnostik.
• Perlindungan Letupan: Reka bentuk keselamatan intrinsik (Ex i) untuk persekitaran industri berbahaya.
• Fungsi Fail Selamat: Menyahtekanan penggerak secara automatik apabila berlaku kehilangan kuasa (tindakan tunggal).
• Keserasian Serba Guna: Sesuai untuk penggerak pneumatik linear dan suku pusingan.
• Antara Muka Diseragamkan: Ulir sambungan elektrik 1/2" NPT dan pneumatik G1/4.
• Perumah Tahan Lasak: Perumah polikarbonat berkualiti tinggi untuk persekitaran industri.

Aplikasi

• Kawalan proses dalam industri kimia, petrokimia dan penapisan.
• Pemposisian injap dan peredam berketepatan tinggi dalam sistem kawalan aliran.
• Automasi kawasan berbahaya yang memerlukan pensijilan keselamatan intrinsik.
• Kawalan gerakan mekanikal automatik dalam industri pembuatan berat.

Spesifikasi Teknikal

Garis Panduan Pemasangan

• Pemasangan: Pastikan penentu kedudukan dipasang dengan kukuh pada penggerak. Bagi penggerak linear, pastikan tuil maklum balas dijajarkan dengan betul pada batang injap untuk mengelakkan ralat pengukuran.
• Sambungan Pneumatik: Gunakan udara termampat yang bersih, kering dan bebas minyak. Periksa kebocoran pada semua sambungan berulir G1/4 sebelum pentauliahan.
• Keselamatan Elektrik: Pastikan gelung dipasang mengikut keperluan kawasan berbahaya bagi keselamatan intrinsik (Ex i). Sahkan tolok wayar mematuhi kod elektrik tempatan.
• Penentukuran: Jalankan proses pemulaan automatik selepas pemasangan fizikal bagi membolehkan penentu kedudukan mempelajari had gerakan mekanikal penggerak.
• Dokumentasi: Rujuk arahan ringkas yang disediakan (EN/DE/CN) untuk langkah pentauliahan awal dan tetapan pemparameteran.
