Penerangan

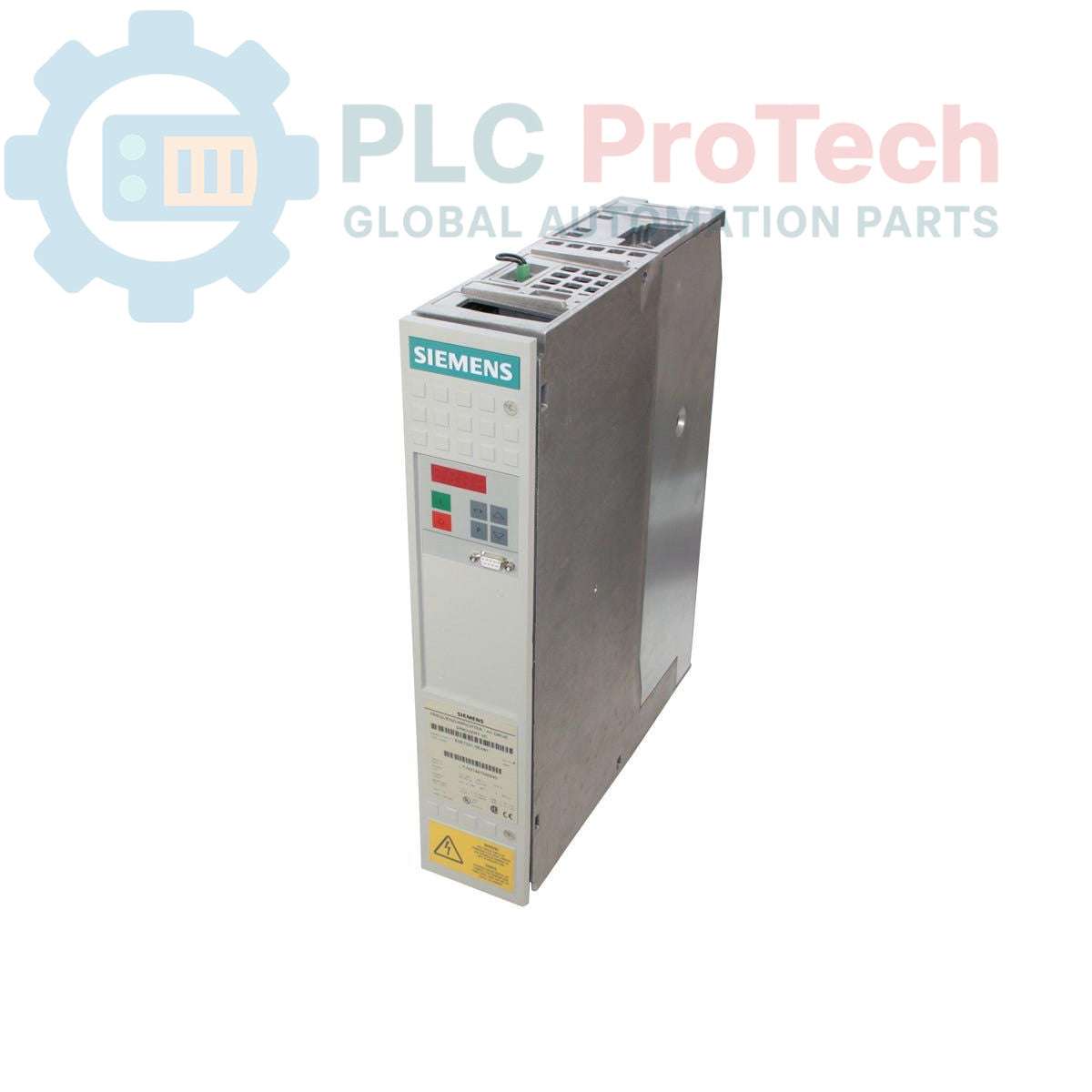

6SE7016-1EA21-Z ialah penukar frekuensi SIMOVERT MASTERDRIVES VC kompak yang direka bentuk untuk kawalan motor berketepatan tinggi dalam automasi industri. Unit ini beroperasi dengan voltan bekalan 3 fasa 380-460V AC pada 50/60 Hz. Ia mempunyai arus keluaran terkadar 6.1 A dan kapasiti kuasa 2.2 kW. 6SE7016-1EA21-Z menggunakan kepungan bertaraf IP20 yang bertujuan untuk dipasang dalam kabinet elektrik terlindung. Unit pemacu asas ini direka bentuk sebagai asas modular yang membolehkan penyepaduan pilihan fungsi tambahan mengikut keperluan aplikasi pemacu tertentu.

Ciri-ciri

• Jenis Pemacu: Penukar frekuensi Kawalan Vektor (VC)
• Kadar Kuasa: 2.2 kW
• Kadar Arus: Output nominal 6.1 A
• Voltan Input: 3 fasa 380-460V AC, 50/60 Hz
• Reka Bentuk: Unit kompak dengan perlindungan IP20
• Seni Bina Modular: Konfigurasi pemacu asas untuk pilihan yang boleh dikembangkan di lapangan

Aplikasi

• Sistem penghantar dan pengendalian bahan
• Kawalan pam dan kipas
• Spindel mesin perkakas
• Barisan pembuatan proses
• Kawalan gerakan umum dalam persekitaran industri

Spesifikasi Teknikal

Garis Panduan Pemasangan

• Pemasangan: Pasang dalam kedudukan menegak di dalam kabinet yang mematuhi IP20. Pastikan terdapat ruang kelegaan yang mencukupi di atas dan di bawah unit untuk pelesapan haba.
• Persekitaran: Persekitaran operasi mestilah bebas daripada habuk konduktif, gas menghakis dan kelembapan berlebihan. Kekalkan suhu ambien dalam had yang ditetapkan untuk pemacu.
• Pendawaian: Sambungkan input AC 3 fasa kepada terminal kuasa yang ditetapkan. Gunakan perlindungan yang sesuai untuk kabel motor bagi mengurangkan gangguan elektromagnet (EMI).
• Pembumian: Pastikan sambungan pembumian elektrik berintegriti tinggi ke casis kabinet bagi memenuhi keperluan keselamatan dan meningkatkan imuniti hingar.
• Penyejukan: Unit ini memerlukan aliran udara aktif. Pastikan kipas dalaman kabinet berfungsi dan lubang pengambilan udara tidak terhalang.
