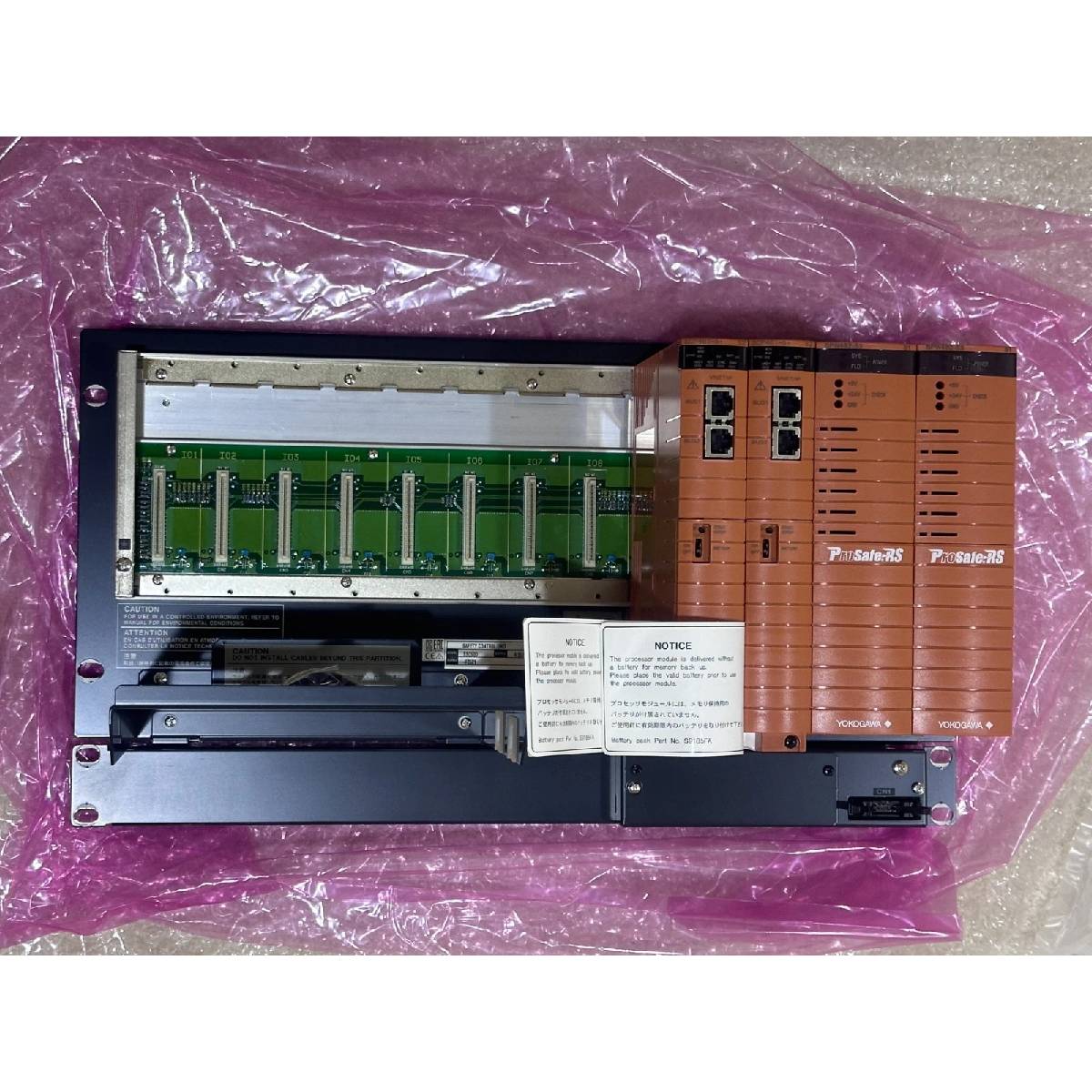

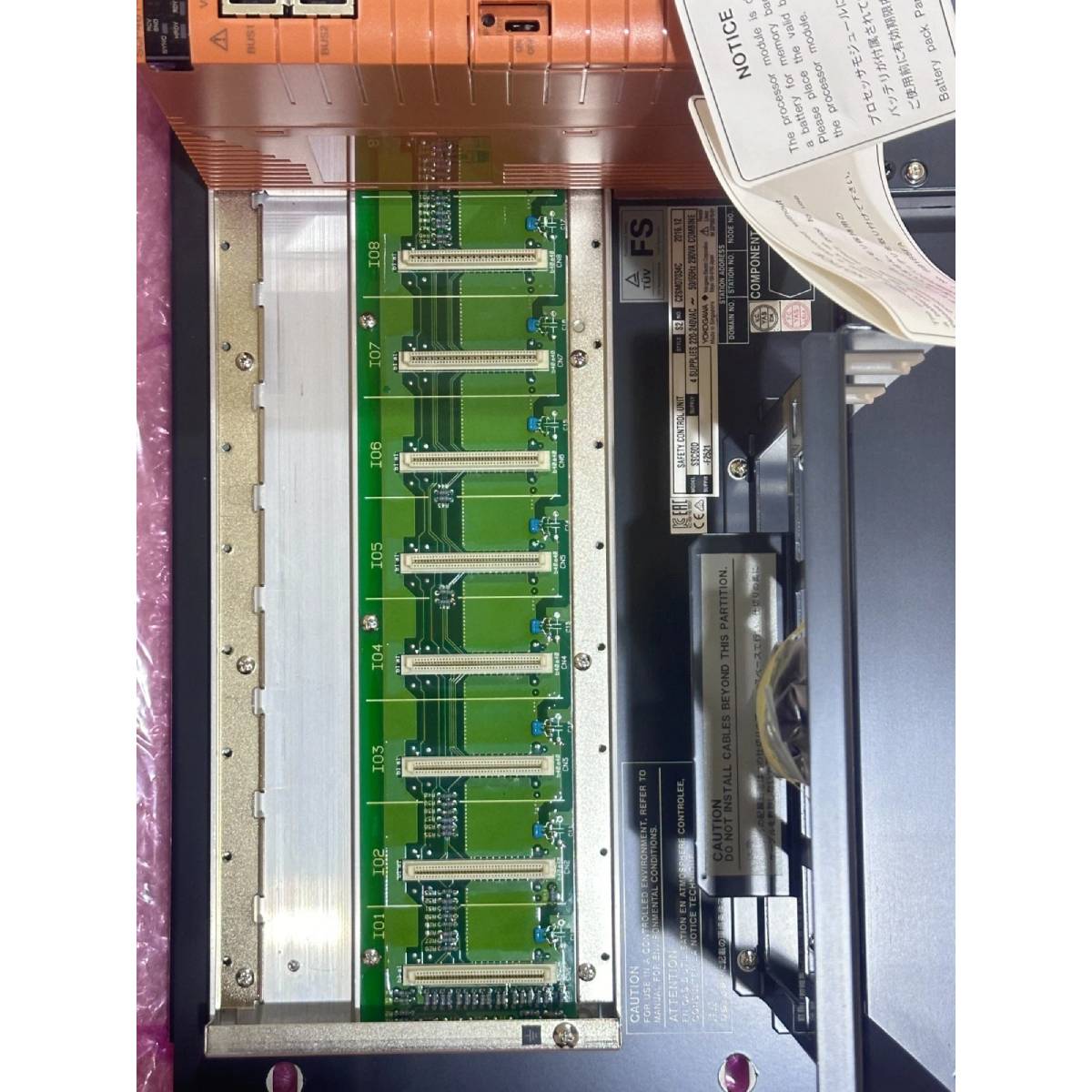

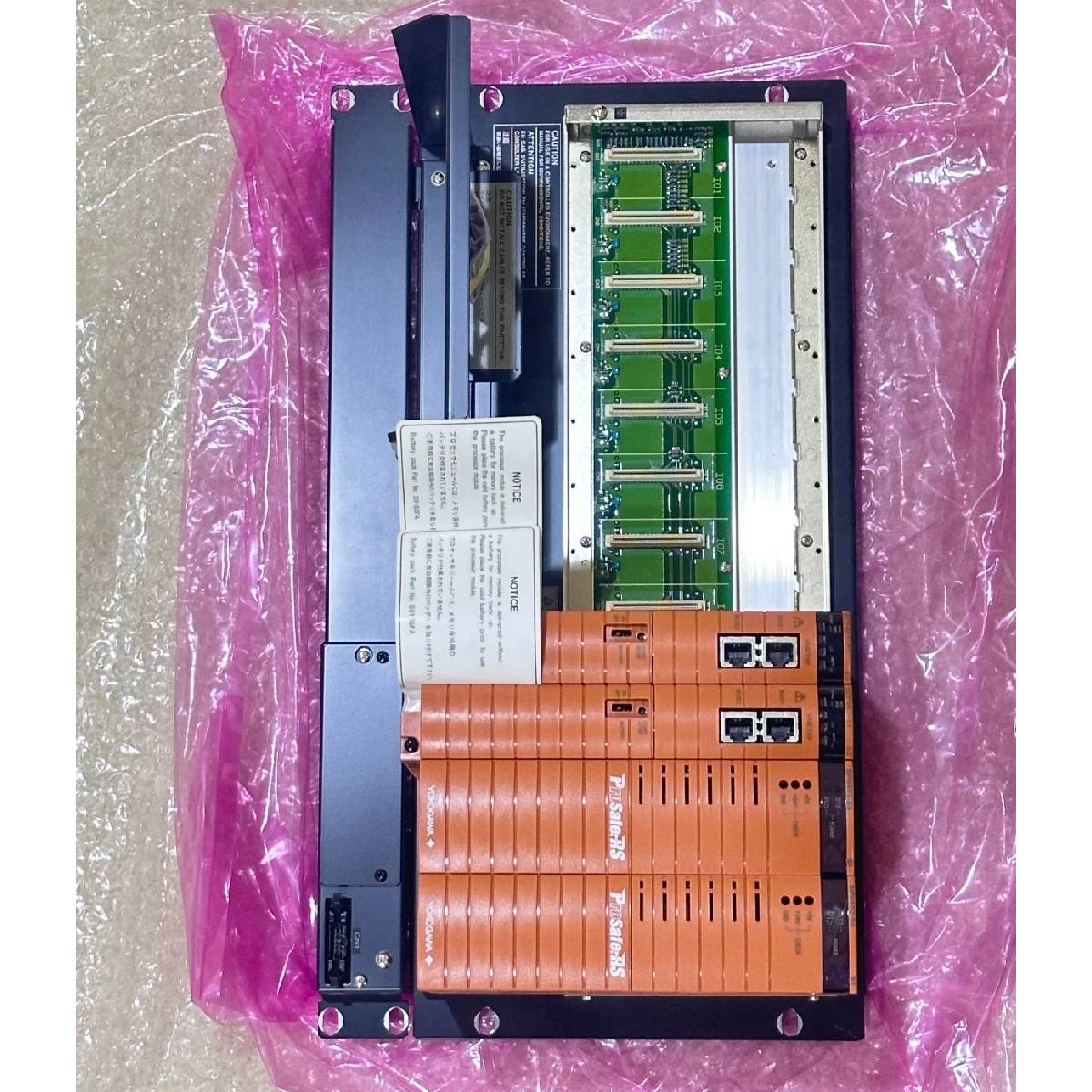

Unit Kawalan Keselamatan Dupleks ProSafe-RS Yokogawa SSC60D-S2521

Penerangan

Stesen Kawalan Keselamatan Yokogawa ProSafe-RS menggunakan unit pemprosesan pusat khusus untuk melaksanakan fungsi berinstrumen keselamatan merentas sistem automasi proses. Yokogawa SSC60D-S2521 ialah unit kawalan keselamatan dupleks yang boleh dipasang pada rak dan direka untuk beroperasi pada rangkaian kawalan Vnet/IP. Sebagai nod CPU kebolehpercayaan tinggi dalam Sistem Berinstrumen Keselamatan (SIS) ProSafe-RS, unit ini mengurus pelaksanaan logik keselamatan dan diagnostik berterusan bagi memenuhi keperluan Tahap Integriti Keselamatan (SIL) 3.

Seni bina kawalan dupleks SSC60D-S menggabungkan saluran perkakasan berlebihan untuk mengekalkan pelaksanaan kawalan berterusan dan perlindungan loji semasa penyelenggaraan komponen atau kejadian kerosakan tunggal. Ia dilengkapi antara muka rangkaian Vnet/IP dwi-lewah (BUS1 dan BUS2) serta berantara muka dengan unit I/O nod keselamatan melalui pautan bas ESB berlebihan menggunakan modul pengganding SEC402. Pengawal ini berintegrasi dengan sistem SCADA FAST/TOOLS, DCS CENTUM dan Pengurus Sumber Loji (PRM), sambil menyokong protokol induk/hamba Modbus melalui modul komunikasi bersiri dan Ethernet.

Ciri-ciri

• Diperakui oleh TÜV untuk pematuhan aplikasi keselamatan SIL 3 mengikut IEC 61508.
• Seni bina modul CPU dwi-lewah untuk operasi kawalan keselamatan tahan kerosakan.
• Antara muka rangkaian kawalan Vnet/IP dwi-lewah dengan pertukaran laluan automatik.
• Menyambungkan sehingga 13 unit nod keselamatan I/O melalui bas ESB menggunakan modul pengganding bas SEC402.
• Fungsi Perakam Urutan Peristiwa Bersepadu (SOER) untuk pengelogan diagnostik proses.
• Menyokong komunikasi keselamatan Inter-SCS untuk gelung keselamatan SIL 3 teragih merentas stesen.
• Keupayaan komunikasi subsistem induk dan hamba Modbus melalui modul antara muka bersiri dan Ethernet.
• Julat suhu operasi standard yang direka untuk pemasangan rak pada kabinet.

Aplikasi

• Sistem Henti Kecemasan (ESD)
• Sistem Pengurusan Pembakar (BMS)
• Sistem Pengesanan dan Perlindungan Kebakaran serta Gas (F&G)
• Sistem Perlindungan Tekanan Integriti Tinggi (HIPPS)
• Gelung Keselamatan Proses Kritikal dalam Kemudahan Minyak, Gas, Petrokimia dan Kuasa

Spesifikasi Teknikal

Garis Panduan Pemasangan

• Pemasangan Kabinet: Pasang unit kawalan keselamatan jenis rak di dalam kabinet logam yang boleh dikunci untuk memenuhi keperluan keselamatan dan perlindungan EMC standard.
• Keperluan Pembumian: Sediakan pembumian bebas dengan rintangan pembumian 100 ohm atau kurang.
• Pengkabelan Rangkaian: Sambungkan bas rangkaian Vnet/IP BUS1 dan BUS2 melalui suis Lapisan 2 yang berasingan. Pastikan kedua-dua suis tidak dimatikan serentak semasa operasi.
• Sambungan Bas ESB: Pastikan panjang kabel bas ESB khusus (YCB301) dalam lingkungan 10 m setiap satu untuk port atas dan bawah pada modul pengganding SEC402.
• Perlindungan Talian Kuasa: Pasang pemutus litar khusus pada papan pengagihan kuasa yang mematuhi UL 489 / CSA C22.2 No. 5 atau EN 60947-1 / EN 60947-3.

Pematuhan dan Pensijilan

• Keselamatan Fungsian: Diperakui SIL 3 mengikut IEC 61508 oleh TÜV.
• Piawaian PLC: Mematuhi IEC 61131-2.
• Piawaian Aplikasi: Mematuhi EN 54, EN 298, EN 50156-1, IEC 61511-1, IEC 62061, NFPA 85, NFPA 72.
• Keselamatan Elektrik: Mematuhi CAN/CSA-C22.2 No.61010-1 (100-120 V AC), Penandaan CE Arahan Voltan Rendah (EN 61010-1, EN 61010-2-030).
• Pematuhan EMC: Penandaan CE Arahan EMC (EN 55011 Kelas A Kumpulan 1, EN 61000-6-2, EN 61000-3-2, EN 61000-3-3), Penandaan C-Tick (EN 55011 Kelas A Kumpulan 1), Penandaan KC.
• Lokasi Berbahaya: FM Tidak Menyebabkan Pencucuhan (Kelas I Bahagian 2 Kumpulan A, B, C, D T4), perlindungan Ex Jenis "n" (II 3 G Ex nA IIC T4 Gc / II 3 G Ex nA nC IIC T4 Gc).
