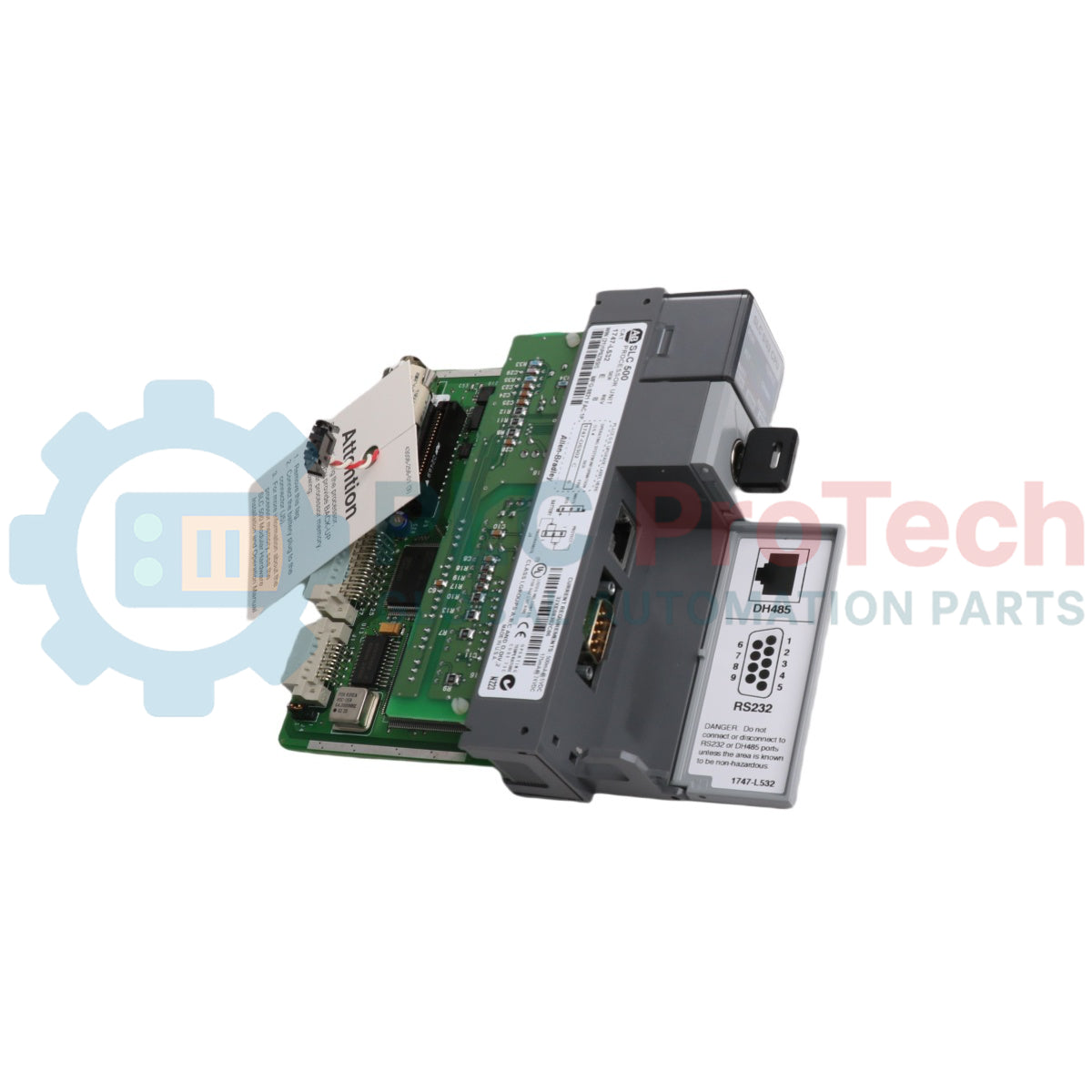

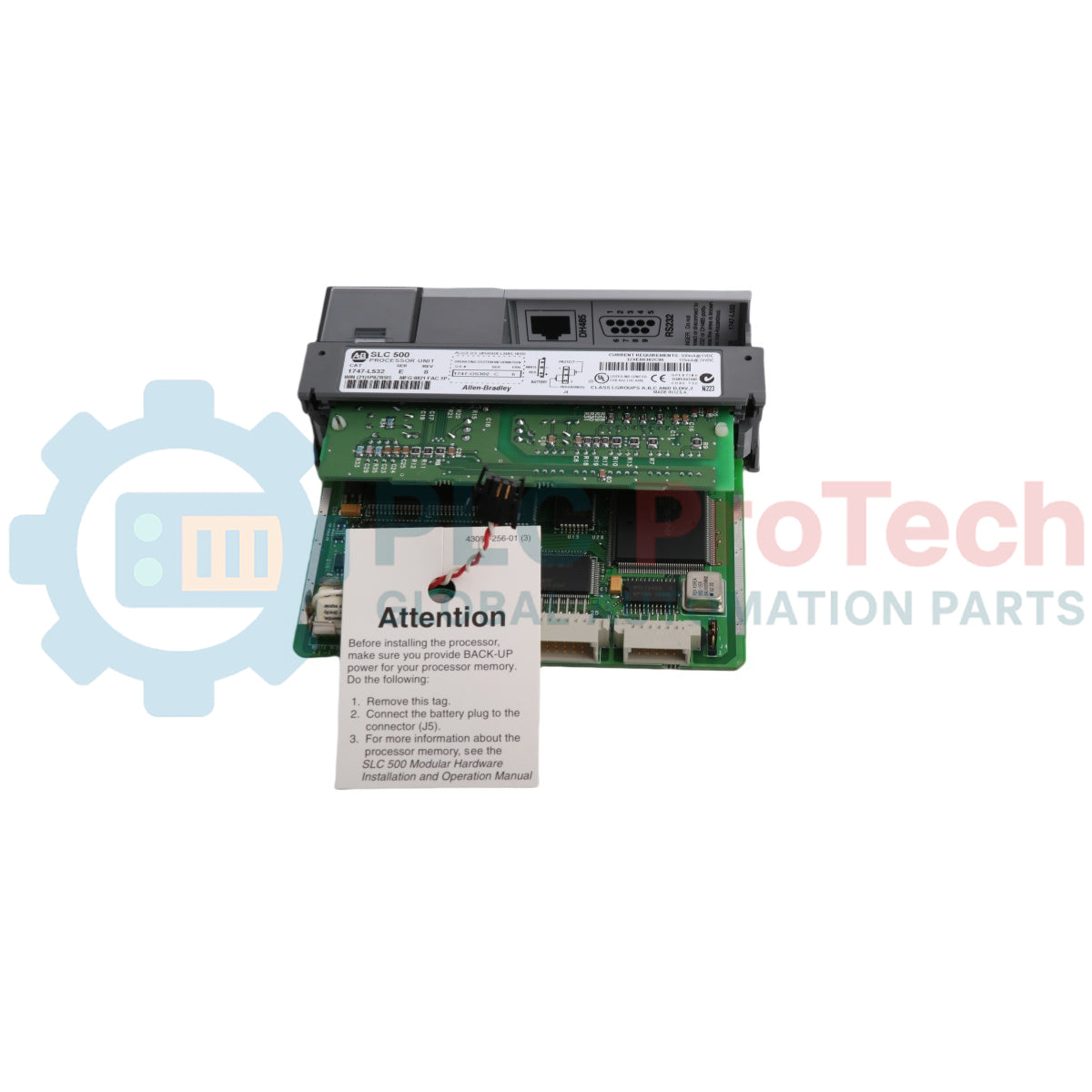

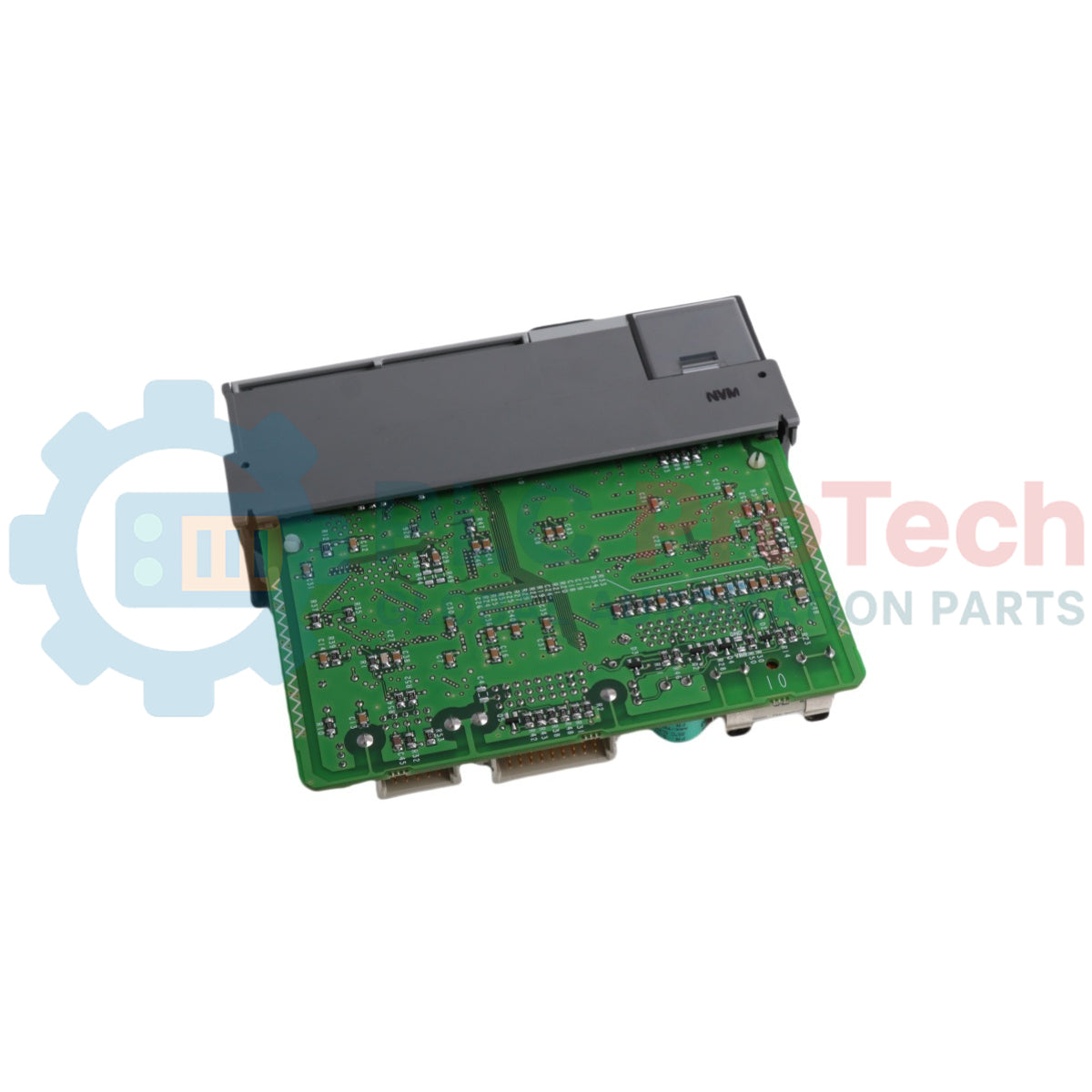

Procesor Allen-Bradley SLC 5/03 1747-L532, moduł pamięci 16K

Przegląd produktu i wartość starszego systemu

1747-L532 (1747L532) to wysokowydajny procesor należący do rodziny SLC 500, a konkretnie do serii SLC 5/03. Zaprojektowany do obsługi bardziej złożonych zestawów instrukcji i szybszego przetwarzania niż podstawowe jednostki 5/01 lub 5/02, sterownik ten ma 16 tys. słów pamięci użytkownika. Jest kluczowym komponentem do utrzymania lub modernizacji starszych systemów przemysłowych stosowanych w produkcji tekstyliów, przetwórstwie żywności i transporcie materiałów. Model 1747-L532 wprowadził znaczący wzrost elastyczności komunikacji, wyposażając go w dedykowany port DH-485 do komunikacji sieciowej oraz port RS-232 do komunikacji punkt-punkt z panelami HMI, skanerami lub modemami, dzięki czemu stał się jednym z najbardziej wszechstronnych procesorów w rodzinie SLC.

Architektura sprzętowa i logika wykonywania

1747-L532 jest oparty na modułowej architekturze z obudową kasetową i zajmuje pierwsze gniazdo (Slot 0) obudowy SLC 500. Został zaprojektowany z myślą o deterministycznym wykonywaniu logiki i szybkiej aktualizacji wejść/wyjść.

• Dwa porty komunikacyjne: Wyposażony w port DH-485 (RJ45) kanału 1 oraz port RS-232 (9-pin D-shell) kanału 0. Kanał 0 obsługuje protokoły DF1, DH-485 i ASCII.

• Wydajność wykonywania instrukcji: Dzięki typowej szybkości wykonywania operacji bitowych wynoszącej 0,44 mikrosekundy zapewnia krótki czas reakcji wymagany przez maszyny o dużej szybkości pracy.

• Zarządzanie pamięcią: Pamięć 16 tys. słów jest przeznaczona zarówno na logikę programu, jak i tablice danych. Wykorzystuje pamięć RAM podtrzymywaną bateryjnie, aby zapobiec utracie danych podczas cykli zasilania.

• Zaawansowane funkcje: Obsługuje edycję online, obliczenia zmiennoprzecinkowe oraz instrukcje programowania wysokiego poziomu, które wcześniej były dostępne wyłącznie w większych platformach PLC.

Specyfikacja techniczna

Najczęściej zadawane pytania techniczne

Jak chronić pamięć programu podczas długotrwałego przechowywania?

1747-L532 wykorzystuje baterię litową 1747-BA do podtrzymywania pamięci RAM. W przypadku krytycznych kopii zapasowych zdecydowanie zaleca się użycie modułu pamięci EEPROM 1747-M11. Umożliwia to procesorowi automatyczne ponowne załadowanie programu w przypadku awarii baterii lub całkowitego rozładowania zasilania.

Jaką funkcję pełni przełącznik kluczykowy „Run/Rem/Prog” z przodu urządzenia?

Trzypozycyjny przełącznik kluczykowy steruje trybem pracy procesora. RUN wykonuje program i uniemożliwia edycję; PROG zatrzymuje procesor na potrzeby pobierania programów; REM (zdalny) umożliwia technikowi zmianę trybów i wykonywanie edycji online za pomocą oprogramowania takiego jak RSLogix 500.

Czy kanał 0 może być używany z urządzeniami innych producentów niż AB?

Tak. Kanał 0 można skonfigurować do komunikacji ASCII, umożliwiając sterownikowi SLC 5/03 komunikację z urządzeniami innych producentów niż Rockwell, takimi jak czytniki kodów kreskowych, wagi i drukarki szeregowe.

Protokoły projektowe i instalacyjne

• Zgodność z obudową: Upewnij się, że procesor jest prawidłowo osadzony w gnieździe 0 obudowy 1746. Nieprawidłowe osadzenie może powodować sporadyczne „błędy magistrali” lub wewnętrzne usterki sprzętowe.

• Konserwacja baterii: Wymieniaj baterię przy włączonym zasilaniu obudowy, aby uniknąć utraty programu. Jeśli dioda LED „BATT” świeci na czerwono, do utraty danych pozostaje około 10-30 dni podtrzymania.

• Ochrona przed elektrycznością statyczną: Elementy wewnętrzne 1747-L532 są wrażliwe na wyładowania elektrostatyczne. Przed dotknięciem modułu zawsze zakładaj uziemioną opaskę antystatyczną lub dotknij uziemionej metalowej powierzchni.

Zalety inżynieryjne

1747-L532 nadal stanowi fundament niezawodności przemysłowej. Możliwość edycji online jest dużą zaletą w branżach procesowych, ponieważ pozwala inżynierom precyzyjnie dostrajać timery i logikę bez zatrzymywania produkcji. Dzięki dużej liczbie obsługiwanych wejść/wyjść oraz niezawodnym opcjom komunikacji szeregowej zapewnia opłacalne rozwiązanie umożliwiające utrzymanie istniejących zasobów automatyki bez wysokich kosztów pełnej migracji systemu.
