Przegląd systemów krytycznych

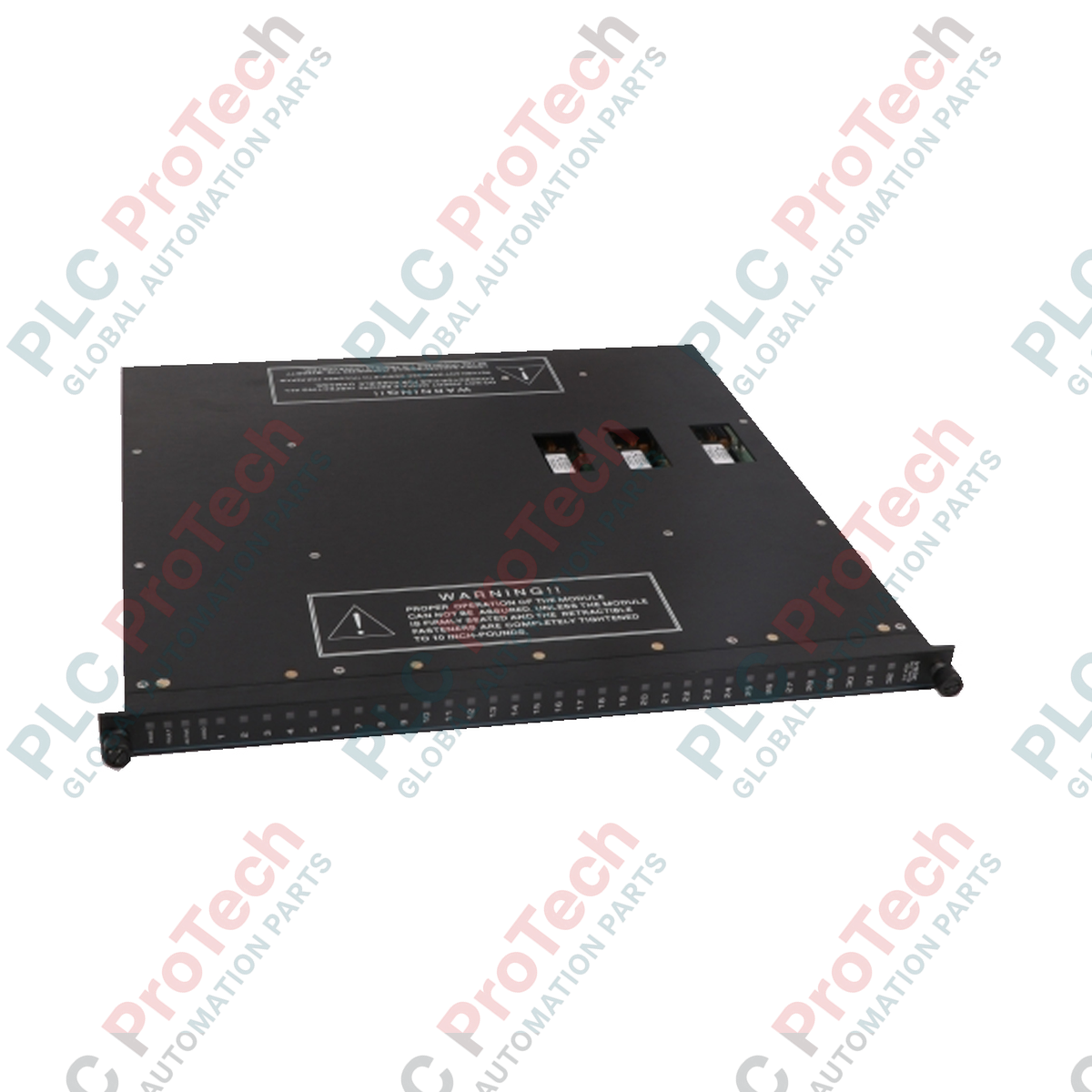

3664 (3664) firmy Triconex reprezentuje najwyższy standard aparatury bezpieczeństwa o wysokiej dostępności. Zaprojektowany jako 32-punktowy moduł wyjść cyfrowych, komponent ten stanowi integralną część architektury Triconex Triple Modular Redundant (TMR). Zapewnia niezawodne sterowanie elementami wykonawczymi systemów bezpieczeństwa, elektrozaworami i rozrusznikami silników w środowiskach o wysokim poziomie ryzyka, takich jak rafinerie ropy naftowej, zakłady przetwórstwa chemicznego i elektrownie jądrowe. Dzięki zastosowaniu specjalizowanego układu wyjściowego, który dokonuje głosowania na podstawie trzech niezależnych kanałów, moduł 3664 zapewnia, że pojedynczy punkt awarii nigdy nie naruszy pętli bezpieczeństwa, skutecznie eliminując nieplanowane przestoje i chroniąc cenne zasoby przed katastrofalną awarią.

Architektura sprzętowa i logika redundancji

Triconex 3664 wykorzystuje zaawansowany mechanizm głosowania wyjściowego. Wewnątrz moduł odbiera sygnały z trzech niezależnych procesorów głównych. Sygnały te są przetwarzane przez układ głosowania typu quad-voter, zapewniający, że stan wyjścia końcowego jest określany na podstawie logiki większościowej. To głosowanie sprzętowe odbywa się na końcowym etapie, zanim sygnał opuści moduł, zapewniając wyjątkowo wysoki poziom odporności na awarie. Każdy z 32 punktów jest „wspólny”, ale zachowuje wysoki poziom izolacji. Moduł wyposażono w kompleksową funkcję samodiagnostyki, która wykrywa stany zablokowania w pozycji włączonej lub wyłączonej bez zakłócania procesu. Kodowanie kolorystyczne ciemnoniebieskie na płycie czołowej oznacza, że moduł należy do kategorii cyfrowych wyjść 24 V DC w ekosystemie Triconex, ułatwiając zespołom utrzymania ruchu szybką identyfikację wizualną.

Podstawowe dane techniczne

FAQ dotyczące parametrów pracy

Jak moduł 3664 radzi sobie z wysokim prądem rozruchowym obciążeń indukcyjnych?

Moduł został zaprojektowany z solidną zdolnością obsługi prądu udarowego wynoszącą 10 A przez 10 ms. Umożliwia to sterowanie dużymi elektrozaworami i stycznikami, które wymagają wysokiego prądu początkowego do „przełamania” tarcia lub pokonania indukcyjności, bez wywoływania błędu ani uszkadzania tranzystorów wyjściowych.

Czy moduł 3664 może wykryć zwarcie po stronie obiektowej?

Tak. Moduł zawiera zaawansowane funkcje diagnostyczne monitorujące stan przełączników wyjściowych. Jeśli wystąpi rozbieżność między stanem zadanym a rzeczywistym napięciem po stronie obiektowej, moduł zgłasza błąd do procesora głównego, umożliwiając przeprowadzenie konserwacji zapobiegawczej, zanim funkcja bezpieczeństwa zostanie naruszona.

Czy ten moduł jest kompatybilny ze starszymi systemami Triconex?

3664 jest przeznaczony do użytku w systemach Triconex w wersjach od 9 do 11 . Użytkownicy muszą jednak sprawdzić, czy odpowiedni zespół zewnętrznych zacisków (External Termination Assembly, ETA) oraz wersje oprogramowania systemowego (TriStation 1131) są kompatybilne z określoną konfiguracją 32 wspólnych punktów.

Inżynieria obiektowa i procedura instalacji

• Integralność okablowania: Upewnij się, że wszystkie przewody obiektowe wykorzystują wysokiej jakości połączenia z tulejkami. Ze względu na zdolność obsługi 2 A na punkt sprawdź, czy wspólna ścieżka powrotna ma odpowiedni przekrój, aby obsłużyć łączny prąd w przypadku jednoczesnego zasilenia wielu wyjść i zapobiec nadmiernym spadkom napięcia.

• Odprowadzanie ciepła: Chociaż pobór mocy układu logicznego jest niski (< 10 W), przełączanie obciążeń o dużym prądzie generuje lokalne ciepło. Zachowaj standardowe odstępy między modułami w stelażu Triconex i upewnij się, że system wentylacji szafy zapewnia stały przepływ powietrza przez płytę czołową modułu, aby zapobiec ograniczaniu termicznemu sterowników wyjściowych.

• Kontrola prądu upływu: Maksymalny prąd upływu obciążenia wynosi 2 mA. W przypadku obciążeń o wysokiej impedancji lub czułych przekaźników upewnij się, że ten prąd upływu nie przekracza progu „must-drop” urządzenia obiektowego, aby zapobiec pozostawaniu urządzenia pod napięciem po wydaniu polecenia wyłączenia wyjścia.

Zalety w zakresie trwałości przemysłowej

3664 został zbudowany z myślą o wyjątkowej odporności przemysłowej. Dzięki izolacji punktów na poziomie 1500 VDC chroni wrażliwą płytę montażową TMR przed przepięciami pochodzącymi z obiektu. Układ modułu jest odporny na środowiska o wysokim poziomie wibracji i, w stosownych przypadkach, spełnia rygorystyczne standardy powłoki konforemnej G3 , zapewniając ochronę przed korozyjnymi zanieczyszczeniami atmosferycznymi. Kompatybilność wsteczna umożliwia modernizację starszych systemów bezpieczeństwa za pomocą nowoczesnego, niezawodnego sprzętu bez konieczności całkowitej przebudowy istniejącej infrastruktury okablowania obiektowego.
