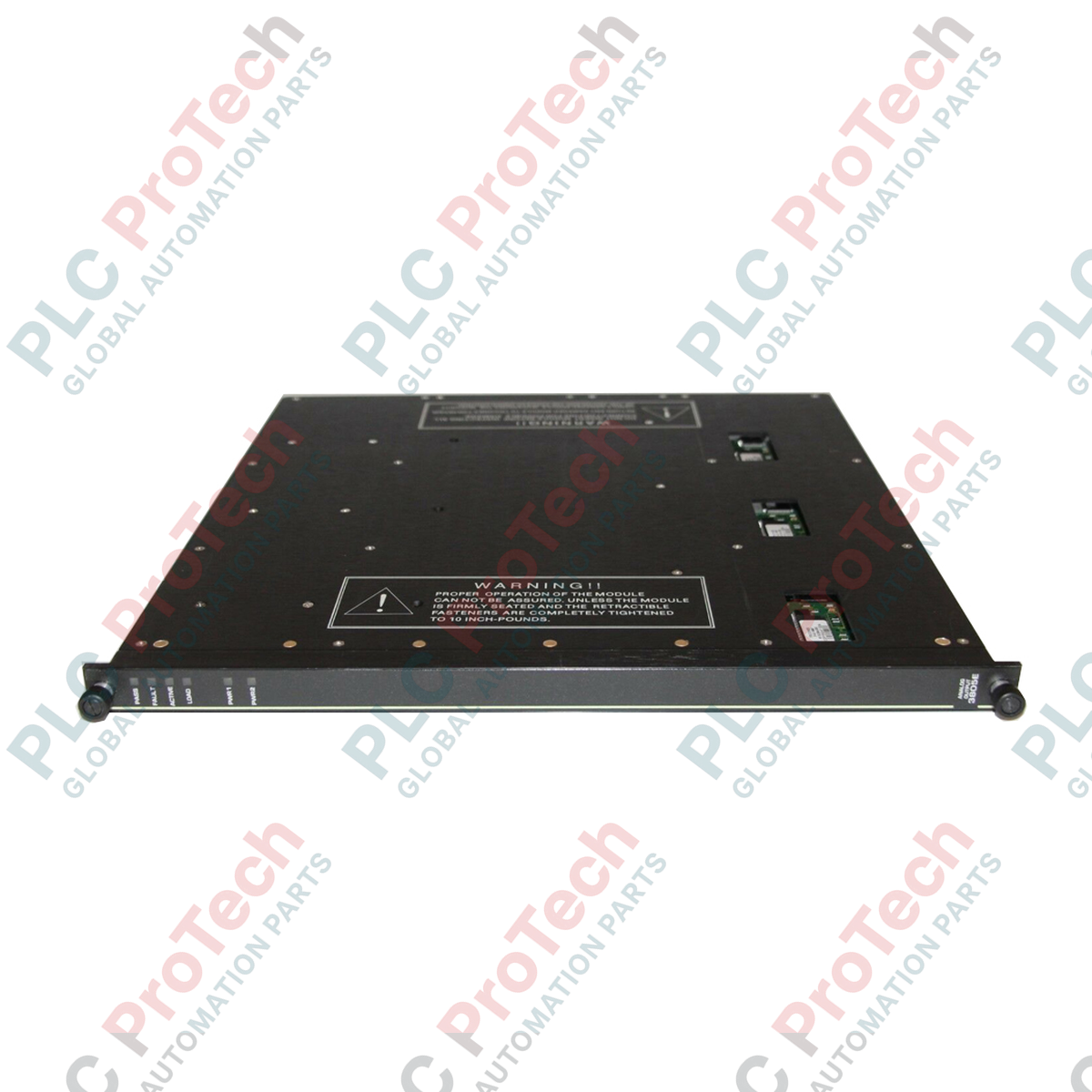

Moduł wyjść analogowych TMR Triconex 3805E

Przegląd produktu

Moduł 3805E to wysokiej integralności moduł wyjść analogowych przeznaczony do systemu bezpieczeństwa Triconex z potrójną redundancją modułową (TMR). Zapewnia osiem precyzyjnych kanałów sygnałów 4-20 mA do sterowania elementami wykonawczymi, takimi jak zawory regulacyjne, przepustnice i regulatory prędkości. Wykorzystując charakterystyczne oznaczenie kolorystyczne w odcieniu groszkowej zieleni dla linii Triconex, moduł 3805E ma trzy niezależne wewnętrzne tory wyjściowe, które są głosowane na poziomie sprzętowym. Dzięki temu nawet w przypadku awarii pojedynczego komponentu lub „toru” sygnał wyjściowy pozostaje stabilny i dokładny, a typowy czas przełączenia wynosi mniej niż 10 ms. Moduł ten jest niezbędny w pętlach o krytycznym znaczeniu dla bezpieczeństwa, stosowanych w energetyce, przemyśle chemicznym i systemach awaryjnego wyłączenia (ESD).

Konfiguracja techniczna

Moduł 3805E został zaprojektowany do pracy ciągłej i działania odpornego na awarie:

• Architektura TMR: Wewnętrzne układy głosujące łączą trzy niezależne wyniki, aby wygenerować pojedyncze wyjście o wysokiej dostępności. Awaria jednego z trzech kanałów wewnętrznych nie przerywa sygnału procesowego.

• Precyzyjne wyjście: Rozdzielczość 12-bitowa i wysoka dokładność wynosząca mniej niż 0,25% pełnego zakresu (FSR) zapewniają precyzyjne sterowanie wrażliwymi urządzeniami obiektowymi.

• Zakres wyjściowy: Zapewnia standardowy sygnał 4-20 mA z możliwością 6% przekroczenia zakresu (do 21,2 mA), umożliwiając specjalistyczną sygnalizację diagnostyczną lub pracę w rozszerzonym zakresie.

• Zabezpieczenie przed przekroczeniem zakresu: Solidna konstrukcja elektryczna zapewnia ciągłą ochronę przed napięciami do +42,5 VDC, zapobiegając uszkodzeniom wewnętrznej elektroniki wskutek przeciw-SEM lub usterek okablowania.

• Oznaczenie groszkową zielenią: Mechaniczne kodowanie i oznaczenie kolorystyczne zapewniają, że moduł zostanie włożony wyłącznie do kompatybilnych gniazd wyjść analogowych, zapobiegając przypadkowemu niedopasowaniu sprzętu.

Specyfikacje techniczne

Często zadawane pytania techniczne

Jak moduł 3805E obsługuje awarię jednego z wewnętrznych torów wyjściowych?

Moduł wykorzystuje głosowanie TMR. Jeśli jeden tor ulegnie awarii, dwa pozostałe nadal dostarczają prawidłowy prąd. System rejestruje diagnostyczny komunikat „Leg Fault”, a przełączenie na pozostałe sprawne tory następuje niemal natychmiast (< 10 ms), dzięki czemu zawór lub siłownik obiektowy nie odczuwa żadnego zakłócenia.

Czy wyjścia modułu 3805E są wzajemnie izolowane?

Nie, osiem punktów wyjściowych jest połączonych galwanicznie i ma wspólny przewód powrotny. Podczas projektowania okablowania obiektowego należy upewnić się, że obciążenia są kompatybilne z architekturą ze wspólnym przewodem powrotnym, aby zapobiec powstawaniu pętli uziemienia.

Do czego służy kod kolorystyczny „Pea Green”?

Moduły Triconex wykorzystują system oznaczeń kolorystycznych, aby zapobiegać błędom podczas konserwacji. Kolor groszkowej zieleni oznacza moduły wyjść analogowych. Gniazdo w obudowie i uchwyt modułu są dopasowane, aby niewłaściwy typ modułu nigdy nie został zasilony w gnieździe AO.

Wytyczne dotyczące projektowania i instalacji

• Zewnętrzne zakończenie przewodów: Moduł 3805E musi być używany z kompatybilnym zewnętrznym zespołem zakończeniowym (ETA). ETA zapewnia zaciski śrubowe po stronie obiektowej i bezpieczniki. Należy upewnić się, że kabel interfejsu między szafą Triconex a ETA jest prawidłowo osadzony i ekranowany.

• Zasilanie pętli: Ponieważ moduł dostarcza prąd 4-20 mA, należy upewnić się, że całkowita rezystancja pętli, obejmująca okablowanie obiektowe i impedancję siłownika, nie przekracza zdolności sterowania modułu. Wysoka rezystancja może powodować alarmy „Output Saturated”.

• Procedura wymiany podczas pracy: Aby wymienić uszkodzony moduł 3805E, należy włożyć nowy moduł do sąsiedniego „zapasowego” gniazda, jeśli zostało skonfigurowane, lub bezpośrednio zastąpić nim uszkodzone urządzenie. Architektura TMR automatycznie zsynchronizuje wyjścia nowego modułu z działającą logiką bezpieczeństwa bez wpływu na proces.

• Uwagi dotyczące temperatury: W szafach o dużej gęstości upakowania należy upewnić się, że wentylatory chłodzące w dolnej części obudowy Triconex działają prawidłowo. Moduł 3805E generuje ciepło podczas regulacji prądu; utrzymanie temperatury otoczenia poniżej 60 stopni Celsjusza ma kluczowe znaczenie dla dokładności na poziomie 0,25%.
