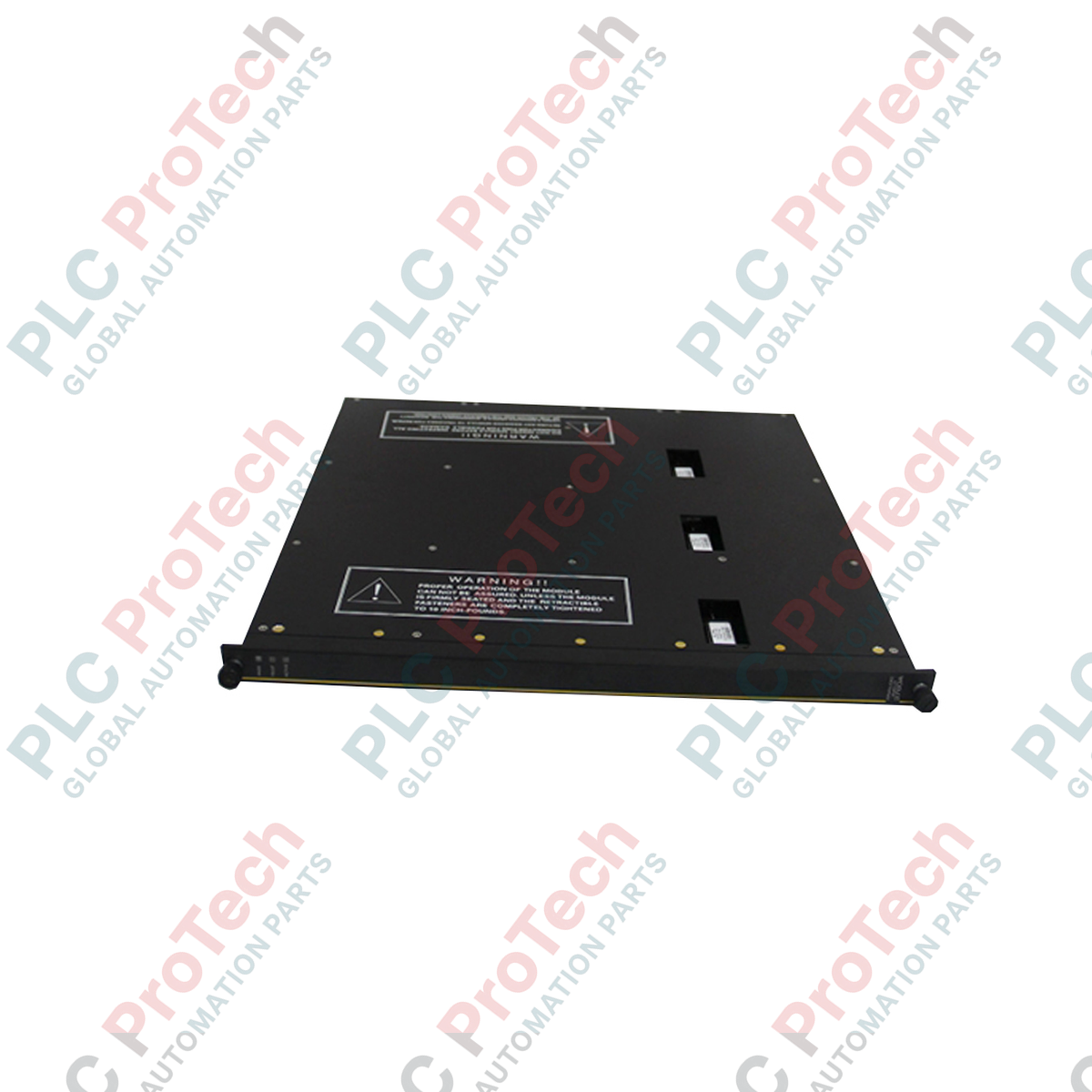

Triconex 4119A Rozszerzony inteligentny moduł komunikacyjny (EICM)

Przegląd produktu

Moduł 4119A (4119A) firmy Triconex to wysokowydajny ulepszony inteligentny moduł komunikacyjny (EICM), zaprojektowany do zapewnienia niezawodnej wymiany danych między sterownikiem Tricon a urządzeniami zewnętrznymi. Jako szybka brama komunikacyjna moduł 4119A jest niezbędnym elementem w przetwórstwie ropy naftowej i gazu, produkcji chemicznej oraz wytwarzaniu energii, gdzie kluczowa jest synchronizacja systemów bezpieczeństwa z rozproszonymi systemami sterowania (DCS). Moduł odciąża procesory główne z obsługi komunikacji, zapewniając nieprzerwane wykonywanie logiki o znaczeniu krytycznym dla bezpieczeństwa. Obsługa wielu standardów szeregowych oraz zapewnienie izolacji wysokiego napięcia przez moduł EICM 4119A znacznie zmniejsza ryzyko wyłączeń systemu związanych z komunikacją i zwiększa ogólną widoczność procesów w zakładzie.

Interfejs sprzętowy i elastyczność protokołów

Architektura Triconex 4119A została zaprojektowana z myślą o maksymalnej elastyczności w terenie i obejmuje cztery porty szeregowe konfigurowane programowo do obsługi standardów RS-232, RS-422 lub RS-485. Ta wszechstronność umożliwia komunikację modułu z szeroką gamą starszych i nowoczesnych urządzeń, od prostych urządzeń podrzędnych Modbus po złożone stacje robocze TriStation. Moduł obejmuje również jeden izolowany równoległy port Centronics, zwykle używany do dedykowanego drukowania lokalnego dzienników alarmów i raportów systemowych. Aby chronić integralność magistrali płyty montażowej Triple Modular Redundant (TMR), 4119A zapewnia izolację portów 500 VDC, chroniąc wewnętrzną logikę bezpieczeństwa przed zakłóceniami elektrycznymi i przejściowymi skokami napięcia typowymi dla przemysłowych środowisk sieciowych.

Specyfikacja techniczna

FAQ dotyczące działania i łączności

Czy 4119A może jednocześnie obsługiwać protokoły Modbus i TriStation?

Tak. Moduł 4119A został zaprojektowany do jednoczesnej obsługi wielu protokołów. Można przeznaczyć określone porty do obsługi Modbus na potrzeby integracji z DCS, a inny port wykorzystać do diagnostyki TriStation, umożliwiając monitorowanie w czasie rzeczywistym bez przerywania przepływu danych procesowych.

Jaka jest zaleta izolacji 500 VDC?

Izolacja 500 VDC działa jak bariera bezpieczeństwa. Zapobiega przedostawaniu się do magistrali płyty montażowej Tricon pętli masy i przepięć elektrycznych pochodzących z długich połączeń szeregowych lub urządzeń zewnętrznych, utrzymując tym samym wysoką dostępność sterownika bezpieczeństwa.

Jak skonfigurować standard portu szeregowego, np. zmienić RS-232 na RS-485?

Konfigurację portów modułu 4119A wykonuje się w środowisku oprogramowania TriStation. Eliminuje to konieczność ręcznego ustawiania zworek na sprzęcie modułu, przyspieszając wdrożenie i ułatwiając modyfikacje w terenie.

Przewodnik po projektowaniu i instalacji

• Najlepsze praktyki dotyczące okablowania szeregowego: Podczas konfigurowania portów dla RS-485 lub RS-422 należy używać wysokiej jakości ekranowanego kabla ze skręconą parą przewodów (STP). W przypadku długich odcinków kabli należy zastosować odpowiednie rezystory terminujące na obu końcach segmentu, aby zapobiec odbiciom sygnału i uszkodzeniu danych.

• Korzystanie z portu równoległego: Równoległy port Centronics jest przeznaczony wyłącznie do raportowania lokalnego. Jeśli podczas intensywnego drukowania występują opóźnienia komunikacji na portach szeregowych, należy sprawdzić, czy izolacja portu równoległego jest nienaruszona oraz czy drukarka jest zasilana z czystego, przemysłowego źródła zasilania.

• Umiejscowienie modułu i wymiana podczas pracy: Moduł 4119A należy instalować w przeznaczonych do tego gniazdach komunikacyjnych obudowy Tricon. Obsługuje on wymianę podczas pracy, jednak przed wyjęciem modułu należy upewnić się, że wszystkie aktywne sesje komunikacyjne zostały potwierdzone, aby zapobiec przekroczeniu limitu czasu oczekiwania na dane w nadrzędnym systemie DCS.

Zalety wytrzymałości przemysłowej

Moduł 4119A został zbudowany tak, aby wytrzymywać wymagające warunki panujące w przemysłowych sterowniach. Jego wzmocnione elementy wewnętrzne są przystosowane do ciągłej pracy w temperaturze do 60 stopni Celsjusza, zapewniając niezawodność w środowiskach, w których mogą wystąpić awarie systemów HVAC. Oprogramowanie sprzętowe modułu jest zoptymalizowane pod kątem obsługi pakietów danych o wysokiej integralności, dzięki czemu bity stanu związane z bezpieczeństwem są przesyłane z dokładnością do milisekund. Ponadto kompatybilność wsteczna z szeroką gamą systemów Triconex sprawia, że moduł jest preferowanym wyborem przy modernizacji systemów, zapewniając niezawodny most komunikacji szeregowej spełniający współczesne standardy bezpieczeństwa bez konieczności całkowitej przebudowy systemu.
