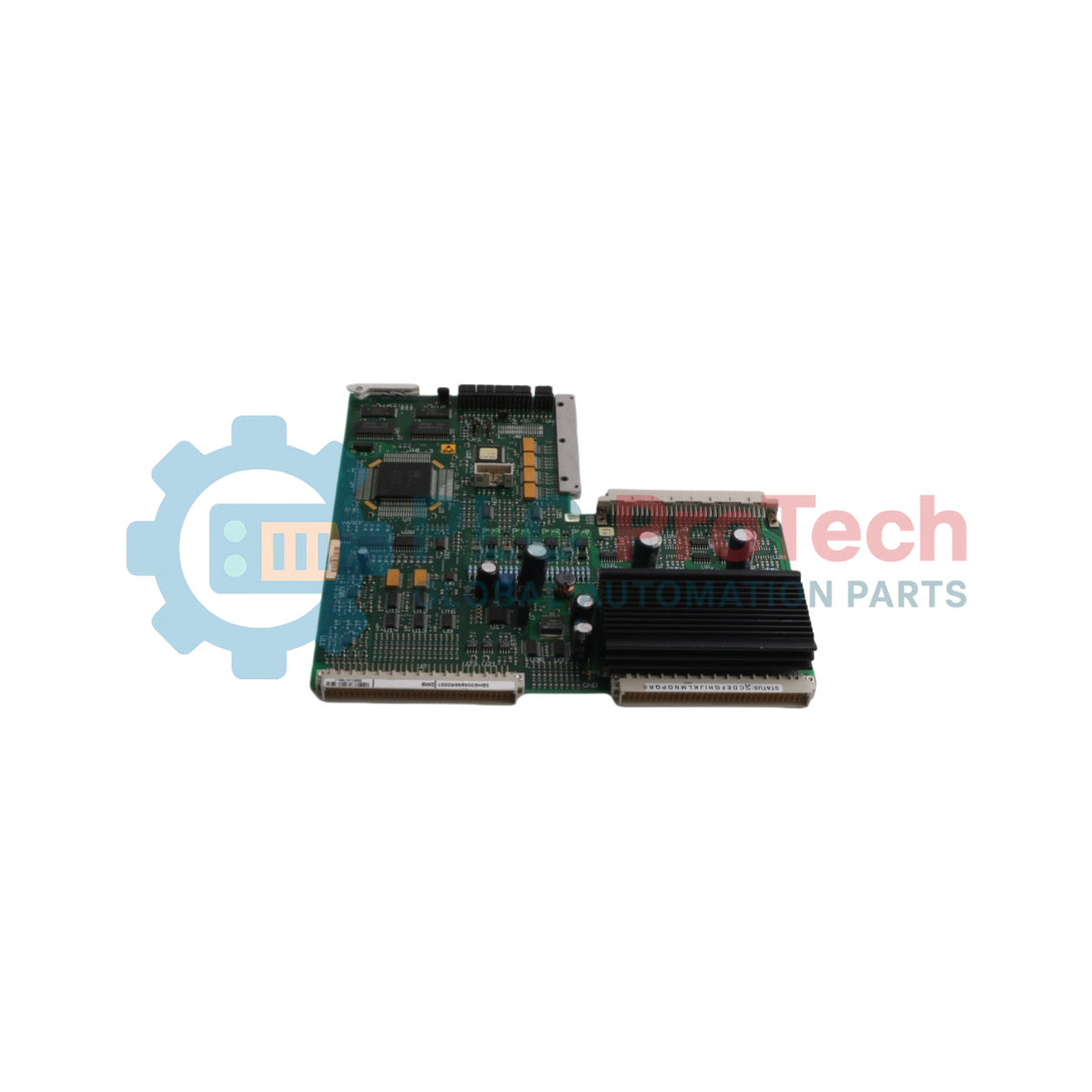

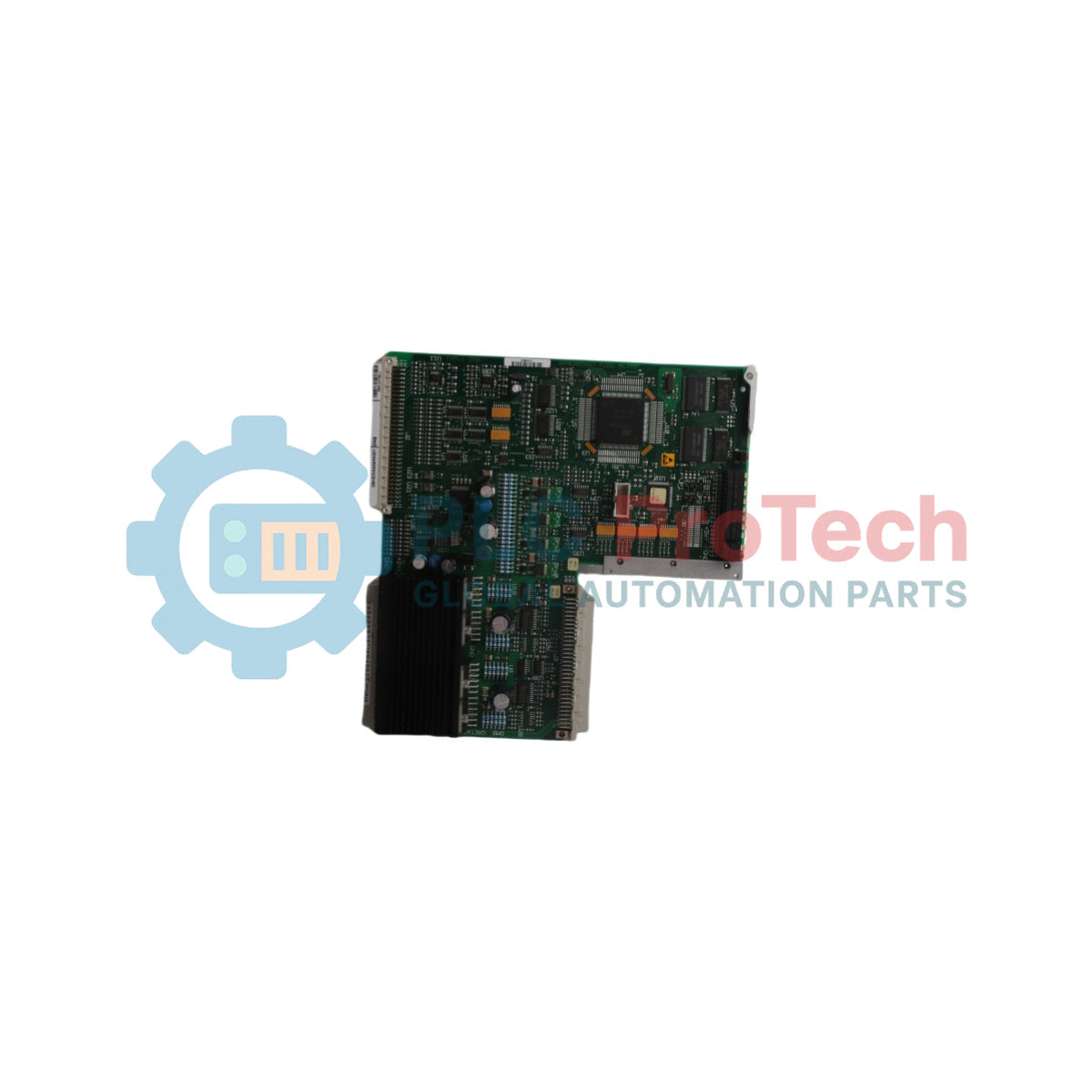

ABB 3BHE005656R0001 DMB 3BHE005657 płytka obwodu drukowanego

Opis

ABB 3BHE005656R0001 (model zamienny DMB 3BHE005657) to specjalistyczna płytka drukowana przeznaczona do integracji z układami sterowania przemysłowych napędów i elektroniki mocy firmy ABB. Zaprojektowana do przetwarzania sygnałów sterowania systemem i obsługi wewnętrznej komunikacji sprzętowej, płytka ta odgrywa kluczową rolę w utrzymaniu docelowej wydajności i niezawodnego działania w kompatybilnych architekturach sterowania.

Jako moduł wewnętrzny ABB 3BHE005656R0001 umożliwia niezawodne wykonywanie operacji logicznych, monitorowanie wewnętrzne i kondycjonowanie sygnałów w kasecie systemowej. Układ obwodów oraz precyzyjnie określone wymiary mechaniczne zapewniają prawidłowe dopasowanie do sąsiednich kart sterujących, płyt bazowych i interfejsów elektroniki mocy.

Jako jednostka zamienna ABB 3BHE005656R0001 DMB 3BHE005657 pomaga inżynierom zakładowym i personelowi utrzymania ruchu przywrócić optymalne działanie napędu lub systemu sterowania podczas planowanej konserwacji albo modernizacji podzespołów.

Cechy

• Dedykowane obwody OEM: Wyprodukowana przez ABB w celu zapewnienia pełnej zgodności elektrycznej i funkcjonalnej z szafami napędów i systemów sterowania.
• Kompaktowa konstrukcja: Standaryzowany format o masie 0.48 kg umożliwia łatwe wkładanie i wymianę płytki.
• Podwójne identyfikatory części: Oznaczona podstawowym numerem zamówienia 3BHE005656R0001 oraz numerem modelu zamiennego DMB 3BHE005657, co ułatwia dokładne zarządzanie zapasami i weryfikację części zamiennej.
• Niezawodność przemysłowa: Wykonana zgodnie z rygorystycznymi normami produkcyjnymi, aby wytrzymać standardowe obciążenia cieplne i elektryczne występujące w przemysłowych obudowach sterowniczych.

Zastosowania

• Napędy o zmiennej prędkości i przekształtniki mocy: Pełni funkcję wewnętrznej karty sterującej lub interfejsowej w dużych przemiennikach częstotliwości ABB oraz przemysłowych układach wzbudzenia i napędowych.
• Konserwacja i remonty systemów: Służy jako dokładna funkcjonalna część zamienna do wymiany uszkodzonych lub zużytych zespołów obwodów w kluczowych liniach produkcyjnych.

Specyfikacja techniczna

Informacje ogólne

Parametry mechaniczne

Wytyczne dotyczące instalacji

1. Kontrola bezpieczeństwa przed instalacją: Przed otwarciem drzwi dostępowych należy upewnić się, że wszystkie doprowadzone źródła zasilania AC i DC systemu nadrzędnego lub szafy napędowej są odłączone, zabezpieczone przed ponownym załączeniem i oznakowane.
2. Ochrona przed wyładowaniami elektrostatycznymi (ESD): Płytkę należy obsługiwać przy użyciu opaski antystatycznej podłączonej do zatwierdzonego punktu uziemienia, aby zapobiec uszkodzeniu wrażliwych podzespołów na płytce.
3. Kontrola wzrokowa: Należy sprawdzić ABB 3BHE005656R0001 pod kątem integralności fizycznej i upewnić się, że podczas transportu nie zostały uszkodzone żadne piny zacisków, złącza ani elementy do montażu powierzchniowego.
4. Instalacja mechaniczna: Należy wyrównać płytkę z prowadnicami wyznaczonego gniazda w kasecie kart lub kasecie systemowej, a następnie zdecydowanie wsunąć ją do całkowitego osadzenia w złączach płyty bazowej. Wszystkie śruby mocujące lub zatrzaski należy zabezpieczyć bez nadmiernego dokręcania.
5. Weryfikacja okablowania: Należy ponownie podłączyć wszystkie wewnętrzne przewody taśmowe, złącza zaciskowe lub łącza światłowodowe do wyznaczonych portów, zgodnie ze schematem okablowania systemu.

Zalecenia dotyczące wymiany

• Zapisanie istniejącej konfiguracji: Przed wyjęciem starej płytki należy udokumentować wszystkie konfiguracje zworek, ustawienia przełączników DIP oraz ułożenie przewodów, aby odtworzyć je na nowym zespole.
• Diagnostyka po włączeniu zasilania: Po instalacji i ponownym podaniu zasilania do szafy należy obserwować diody LED stanu lub wyświetlacze diagnostyczne systemu na głównym sterowniku, aby potwierdzić pomyślną inicjalizację i komunikację.
