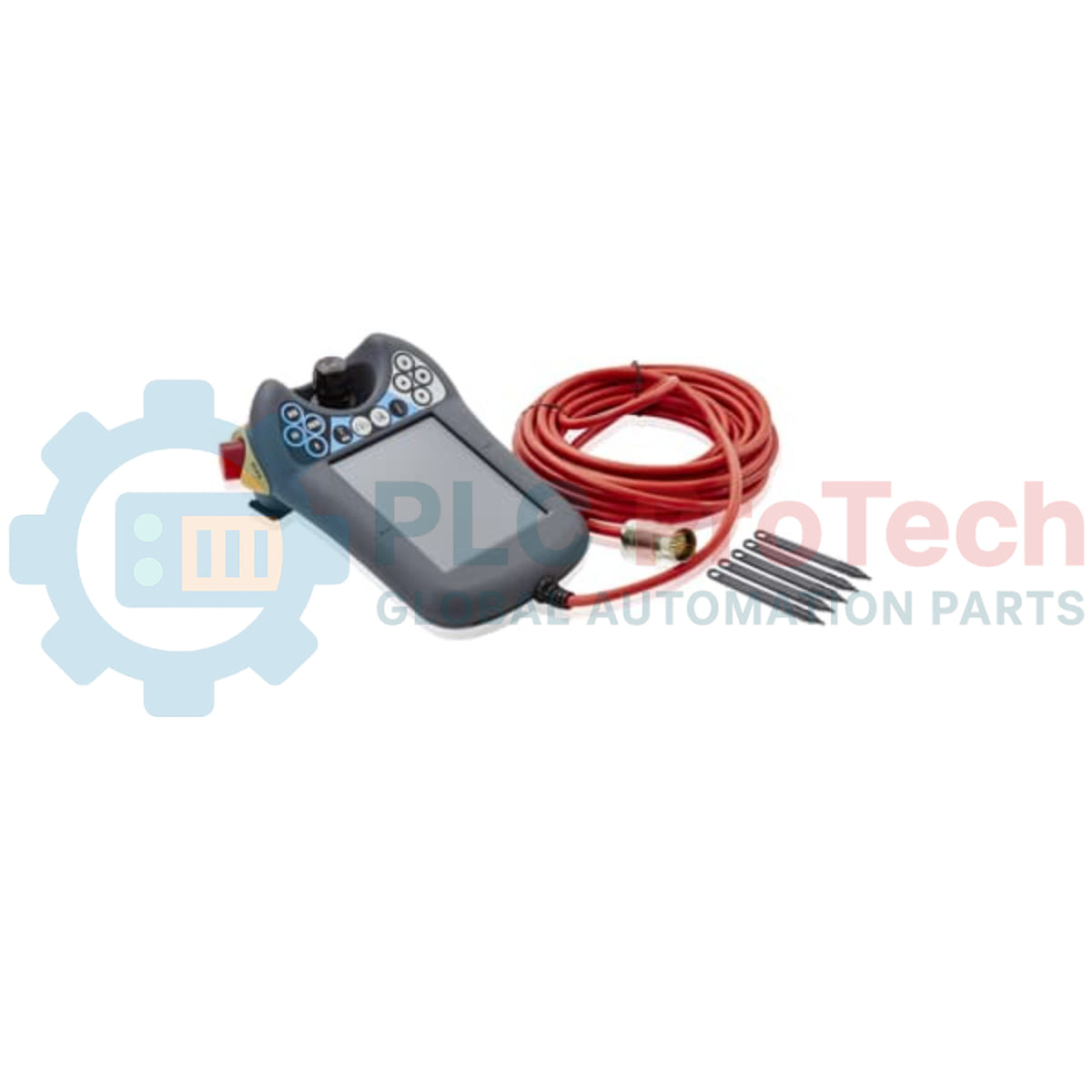

ABB 3HAC028357-001 panel operatorski IRC5

Opis

3HAC028357-001 pełni funkcję ręcznego interfejsu operatorskiego i urządzenia sterującego zaprojektowanego do koordynowania złożonych, wieloosiowych ruchów robotów przemysłowych poprzez połączenie ze sterownikiem robota ABB IRC5. Terminal ten stanowi centralny punkt interfejsu do śledzenia parametrów w czasie rzeczywistym, ręcznego sterowania osiami, monitorowania ścieżki oraz awaryjnej interwencji na stanowiskach linii produkcyjnej. Urządzenie integruje 10-calowy, kolorowy ekran dotykowy TFT o standardowej rozdzielczości 800 x 600 pikseli, zapewniający operatorom wyraźną wizualizację danych bezpośrednio wewnątrz wygrodzeń celi. Aby ułatwić sekwencjonowanie poleceń o wysokiej częstotliwości, obudowa interfejsu zapewnia cztery programowalne klawisze, które operatorzy mogą przypisywać do lokalnych makr w celu optymalizacji obsługi.

Płynnie integrując się ze środowiskami zakładów zarządzanymi sieciowo, 3HAC028357-001 wykorzystuje kanały komunikacji oparte na Ethernet, aby utrzymywać deterministyczną synchronizację danych z głównym procesorem logiki robota. Urządzenie ma oficjalne oznaczenie typu 38x34x22 i łączy się z przewodami sterowania obiektowego za pomocą solidnej przemysłowej obudowy złącza 17-stykowego, połączonej z 10-metrowym przewodem połączeniowym, zapewniając szeroki dostęp operacyjny w granicach bezpieczeństwa. Moduł pracuje przy stałym napięciu wejściowym 24 VDC i niskim poborze mocy wynoszącym 5 watów, ograniczając rozpraszanie ciepła w systemie. Zewnętrzna konstrukcja spełnia wymagania stopnia ochrony środowiskowej IP54, potwierdzając zabezpieczenie wewnętrznych elementów wyświetlacza przed pyłem i rozpryskami cieczy z wielu kierunków.

Funkcje

• Wyposażony w wysokiej rozdzielczości, 10-calowy kolorowy ekran dotykowy TFT obsługujący szczegółowe dane diagnostyczne w czasie rzeczywistym.
• Wyposażony w cztery konfigurowalne klawisze programowe umożliwiające szybkie przypisywanie skrótów do kluczowych operacji maszynowych.
• Wykorzystuje zintegrowaną architekturę komunikacji Ethernet, zapewniającą synchroniczne aktualizacje danych z głównym rdzeniem sterownika.
• Wytrzymały zespół fizyczny wyposażony w 17-stykowe przemysłowe okrągłe złącze oraz rozbudowany przewód o długości 10 metrów.
• Szczelna obudowa konstrukcyjna IP54 zapewnia niezawodne działanie w warunkach zapylenia fabrycznego i narażenia na rozpryski cieczy w powietrzu.

Zastosowania

• Ręczne programowanie wektorowe, sterowanie ruchem wieloosiowym oraz śledzenie współrzędnych w zautomatyzowanych instalacjach produkcyjnych.
• Resetowanie usterek w czasie rzeczywistym i śledzenie stanu systemu podczas procedur rozwiązywania problemów.
• Programowanie ścieżek w czasie rzeczywistym na liniach produkcyjnych, obejmujące pobieranie i odkładanie, automatyczne spawanie oraz pakowanie materiałów.

Specyfikacja techniczna

Połączenia/interfejsy

Wytyczne dotyczące instalacji

• Środki bezpieczeństwa dotyczące zasilania połączenia: Przed podłączeniem lub odłączeniem 17-stykowego zespołu wtyku przemysłowego sprawdź, czy wyłącznik automatyczny obwodu głównego panelu sterowania IRC5 jest wyłączony, aby zapobiec ryzyku przepięcia.
• Zarządzanie naprężeniami kabla: Upewnij się, że dostarczony przez producenta 10-metrowy kabel połączeniowy jest poprowadzony bez ostrych zagięć. Utrzymuj trasę z dala od aktywnych torów automatycznych platform mobilnych i dróg przejazdu wózków widłowych, aby chronić zewnętrzną izolację.
• Ograniczenia środowiskowe miejsca instalacji: Nie umieszczaj zespołu ekranu dotykowego w strefach, w których prowadzone jest bezpośrednie czyszczenie chemiczne pod wysokim ciśnieniem, utrzymując warunki pracy w granicach certyfikowanej obudowy IP54.
• Protokół przechowywania: Po zakończeniu sekwencji obsługi ręcznej umieść bezpiecznie jednostkę przenośną na przeznaczonej do tego konstrukcji wspornika, aby uniknąć ryzyka upadku z dużą siłą uderzenia.
