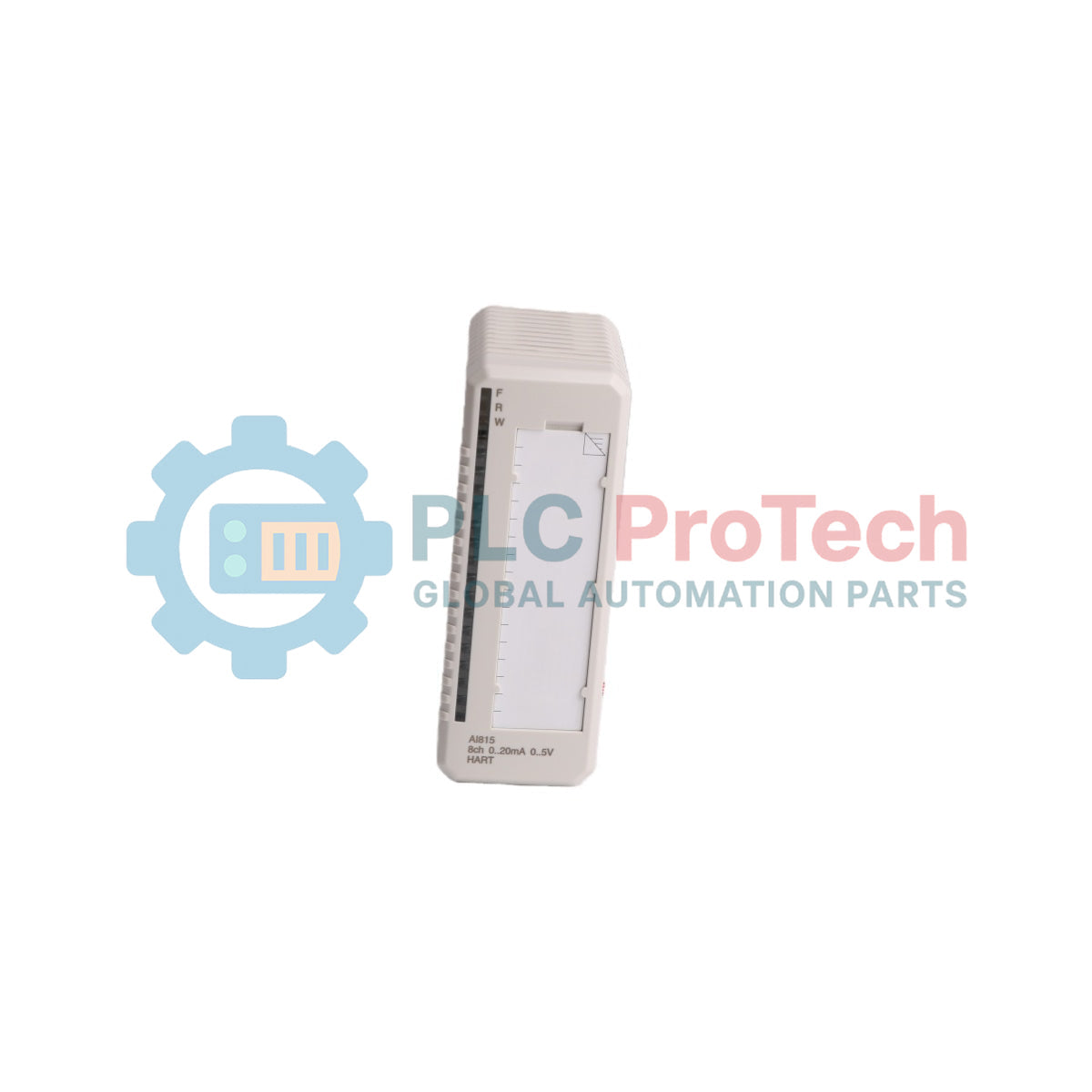

Moduł wejść analogowych ABB AI815 3BSE052604R1

SKU AI815 3BSE052604R1

W magazynie

12-month warranty
Free returns within 30 days

Manufacturer: ABB
Product No.: AI815 3BSE052604R1
Origin Szwajcaria
Product Type: Moduły wejść analogowych
Barcode: 8537101190
Payment: T/T, Western Union
Weight: 0.28 kg
Dimensions: 45 mm x 119 mm x 135 mm
Shipping port: Xiamen
Warranty: 12 months

Product Description

Opis

ABB AI815 3BSE052604R1 to 8-kanałowa jednostka wejść analogowych przeznaczona do integracji z architekturą ABB S800 I/O. Działając w rozproszonych środowiskach sterowania, takich jak Advant OCS i System 800xA, moduł pozyskuje sygnały procesowe na potrzeby monitorowania przemysłowego i pętli sterowania. Wyposażono go w osiem niezależnych kanałów wejściowych obsługujących standardowe zakresy prądowe i napięciowe, a także w dedykowane dla poszczególnych kanałów funkcje zasilania przetworników polowych zasilanych z pętli.

Jednostka obsługuje przekazywanie komunikacji HART, umożliwiając przesyłanie cyfrowych danych diagnostycznych i poleceń konfiguracyjnych przez pętlę analogową bez zakłócania podstawowego sygnału pomiarowego 4–20 mA. Wszystkie kanały są zgrupowane elektrycznie i odizolowane od uziemienia, aby zminimalizować zakłócenia wspólne w elektrycznie zaszumionych środowiskach przemysłowych. AI815 montuje się na standardowych jednostkach zakończeń modułów S800 (MTU), takich jak serie TU810, TU812 lub TU814, co ułatwia uporządkowane podłączanie przewodów obiektowych i szybką wymianę sprzętu.

Funkcje

Osiem niezależnych kanałów wejść analogowych obsługujących pomiary prądu i napięcia
Konfigurowalne zakresy wejściowe, w tym 0–20 mA, 4–20 mA, 0–5 V i 1–5 V
Przekazywanie protokołu komunikacyjnego HART na potrzeby zarządzania inteligentnymi urządzeniami polowymi
Zasilanie przetwornika z ograniczeniem prądu zwarciowego dla każdego kanału
Pojedyncza grupa kanałów z izolacją galwaniczną od uziemienia
Kompatybilność z jednostkami zakończeń modułów S800 I/O (TU810, TU812, TU814)
Możliwość montażu na szynie DIN za pośrednictwem infrastruktury jednostki bazowej

Zastosowania

Zakłady przetwórstwa ropy i gazu w sektorze wydobywczym i przetwórczym
Zakłady produkcji chemicznej i petrochemicznej
Monitorowanie urządzeń pomocniczych elektrowni i sieci elektroenergetycznych
Automatyzacja procesów uzdatniania wody i oczyszczania ścieków
Przemysłowe systemy sterowania w przemyśle celulozowo-papierniczym

Specyfikacja techniczna

Parametr	Specyfikacja
Producent	ABB
Identyfikator produktu / numer zamówieniowy	3BSE052604R1
Model	AI815
Typ produktu	Jednostka wejść analogowych
Rodzina systemów	ABB S800 I/O, Advant OCS, System 800xA
Liczba kanałów	8
Typy sygnałów wejściowych	Prąd: 0–20 mA, 4–20 mA; napięcie: 0–5 V, 1–5 V
Rozdzielczość przetwornika A/C	12 bitów
Przekazywanie HART	Tak
Izolacja	Kanały zgrupowane razem, odizolowane od uziemienia
Kompatybilne jednostki MTU	TU810, TU812, TU814, TU830, TU833
Kraj pochodzenia	Szwecja
Masa netto	0,28 kg
Wymiary (szer. x wys. x gł.)	45 mm x 119 mm x 135 mm (sam moduł)

Połączenia / interfejsy

Interfejs	Funkcja
Magistrala modułu	Wewnętrzna magistrala komunikacyjna i zasilająca łącząca z jednostką MTU S800
Zaciski obiektowe	Zaciski śrubowe lub sprężynowe umieszczone na sparowanej jednostce zakończeń modułu (MTU)

Wskazówki dotyczące instalacji

Sprawdź, czy numer części AI815 3BSE052604R1 odpowiada dokumentacji projektowej systemu.
Przed instalacją upewnij się, że zasilanie odpowiedniego węzła S800 i jednostki zakończeń modułu jest wyłączone.
Sprawdź moduł i styki bazowej jednostki MTU pod kątem uszkodzeń mechanicznych lub zanieczyszczeń.
Ustaw kluczowanie mechaniczne i mocno osadź moduł AI815 na kompatybilnej jednostce MTU (TU810, TU812 lub TU814).
Zamocuj moduł za pomocą zintegrowanego mechanizmu blokującego.
Włącz zasilanie i sprawdź stan modułu za pomocą narzędzi inżynierskich System 800xA lub diod diagnostycznych LED.

Shipping & Returns

Global Express Shipping

Standard Delivery: 4–6 business days via DHL, FedEx, and UPS.
Express Dispatch: Same-day dispatch for in-stock orders placed before 2:00 PM (GMT+8).
Worldwide Coverage: Serving over 150 countries.

Returns & Warranty

30-Day Guarantee: Returns accepted for in-stock products in original, factory-sealed packaging.
12-Month Warranty: Every industrial component is backed by our technical warranty.

FAQ

What control systems are compatible with the ABB AI815 3BSE052604R1?

The ABB AI815 3BSE052604R1 is designed for ABB Advant OCS and System 800xA distributed control systems utilizing the S800 I/O platform.

How many input channels does the AI815 module provide?

The ABB AI815 provides eight independent analog input channels supporting both current and voltage measurement ranges.

Does the ABB AI815 support HART protocol devices?

Yes, the ABB AI815 supports HART communication pass-through, allowing digital configuration and diagnostics to pass through the analog signal loop.

Which Module Termination Units work with the AI815?

The ABB AI815 mounts onto standard S800 Module Termination Units including the TU810, TU812, and TU814 series.

What is the weight and origin of the AI815 unit?

The ABB AI815 has a net weight of approximately 0.28 kg and is manufactured in Sweden.
