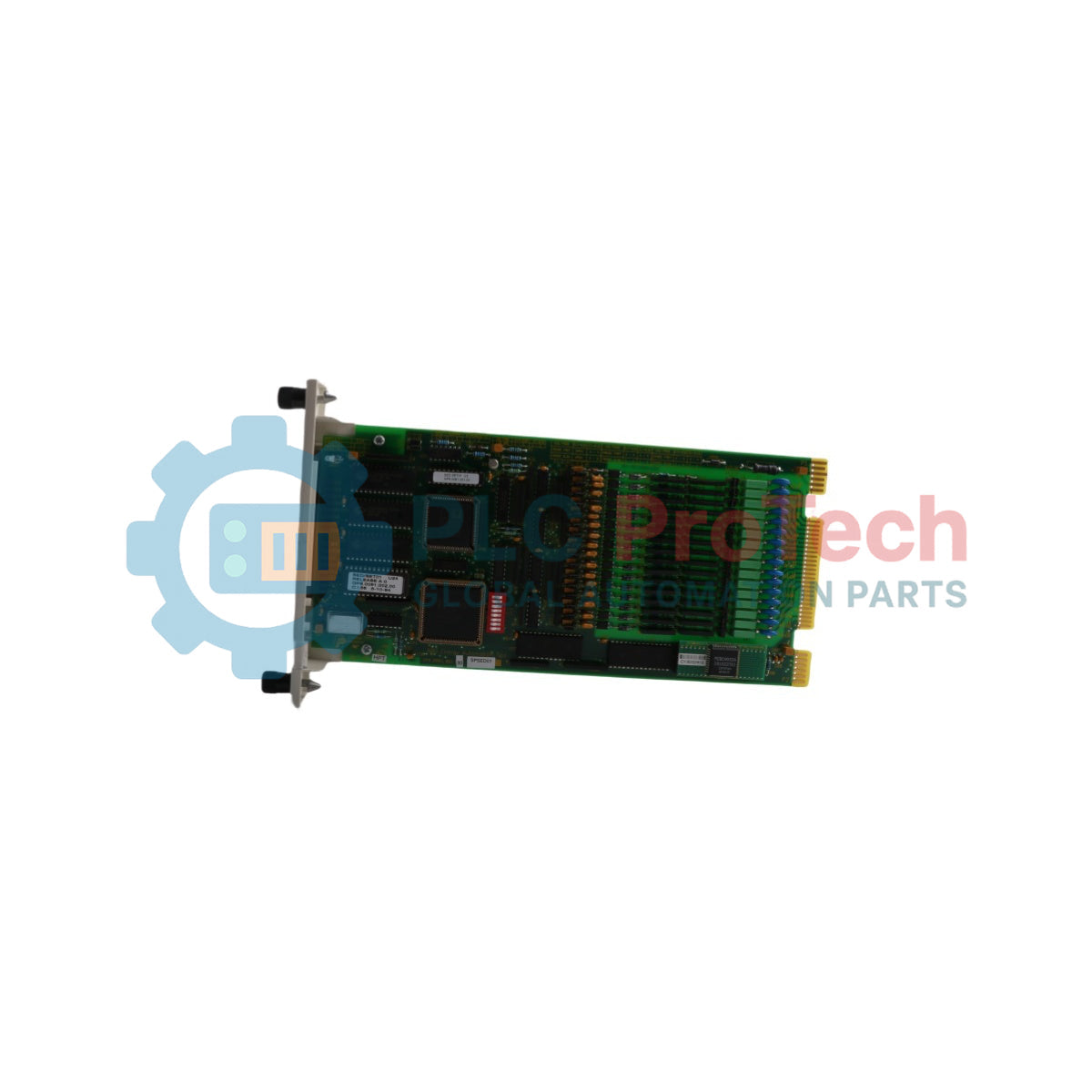

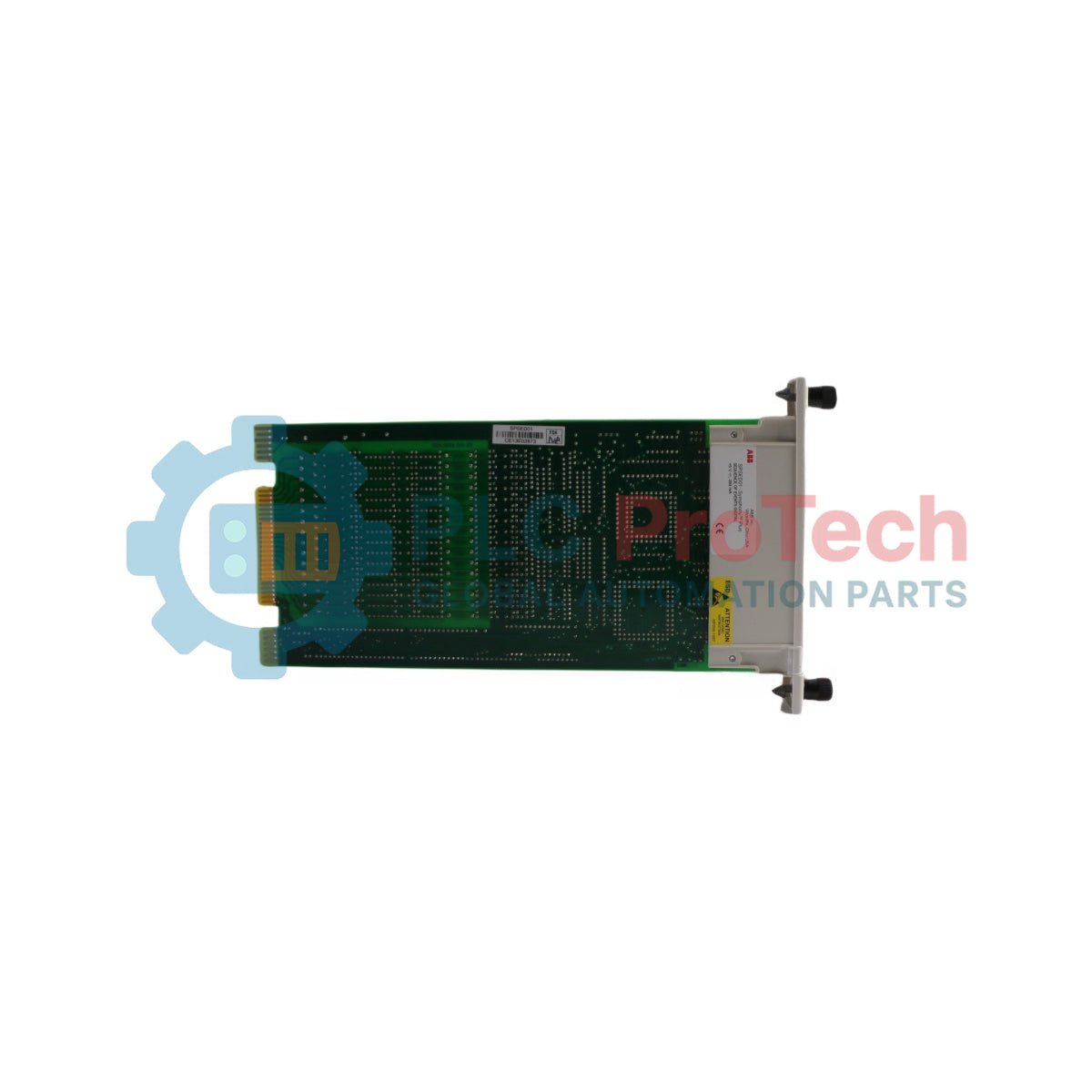

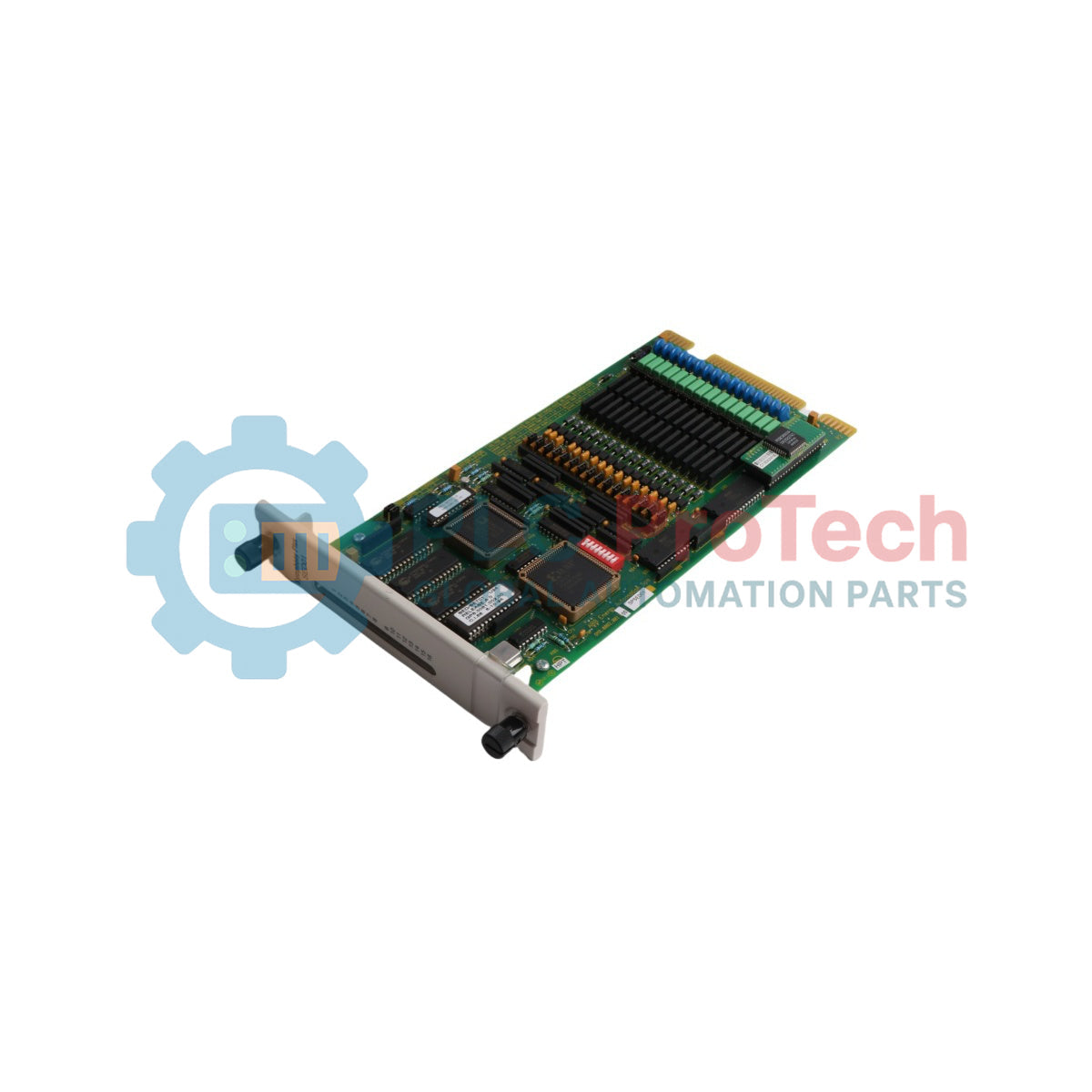

ABB HR Series SPSED01 Moduł cyfrowych wejść sekwencji zdarzeń

SKU SPSED01

W magazynie

12-month warranty
Free returns within 30 days

Manufacturer: ABB
Product No.: SPSED01
Country of origin:Stany Zjednoczone
Product Type: Cyfrowy moduł wejściowy
Barcode: 8537101190
Payment: T/T, Western Union
Weight: 450g
Dimensions: 254 mm x 178 mm x 38 mm
Shipping port: Xiamen
Warranty: 12 months

ABB SPSED01 to cyfrowy moduł wejściowy o dużej gęstości, przeznaczony do rejestracji sekwencji zdarzeń w rozproszonym systemie sterowania Symphony Plus[cite: 3]. Przetwarza do 16 optycznie izolowanych cyfrowych wejść polowych, zapewniając niezawodne kondycjonowanie sygnałów i akwizycję danych na potrzeby krytycznej logiki przemysłowej[cite: 3]. Moduł łączy się bezpośrednio ze sterownikiem systemu za pośrednictwem standardowej magistrali ekspandera we/wy, umożliwiając szybkie przesyłanie danych w ramach lokalnej architektury sieci wejść/wyjść[cite: 3]. Na jednym segmencie magistrali ekspandera we/wy można jednocześnie zainstalować do 63 modułów SPSED01 wraz z dedykowanym modułem synchronizacji czasu, zapewniając wyjątkową skalowalność w złożonych środowiskach przetwarzania[cite: 3].

Funkcje

16 kanałów z izolacją optyczną: Izolacja poszczególnych kanałów chroni elektronikę wewnętrznego mikroprocesora przed silnymi przepięciami w obwodach polowych o wysokim napięciu oraz pętlami doziemnymi[cite: 3].
Elastyczne programowanie napięcia polowego: Kanały można indywidualnie zaprogramować do przyjmowania sygnałów wejściowych 24 VDC, 48 VDC, 125 VDC lub 120 VAC[cite: 3].
Integracja dedykowanej logiki sterowania: Konfiguracja wejść 120 VAC jest zoptymalizowana specjalnie pod kątem zastosowań związanych z logiką sterowania systemem[cite: 3].
Obsługa dużej gęstości magistrali: Obsługuje do 63 modułów w jednym segmencie magistrali ekspandera we/wy, maksymalizując wykorzystanie gniazd w szafie[cite: 3].
Architektura przetwarzania pokładowego: Wyposażony w 16-bitowy mikroprocesor pokładowy pracujący z częstotliwością 10 MHz, który niezawodnie zarządza wielokanałowymi stanami cyfrowymi[cite: 3].

Zastosowania

Systemy sterowania konwencjonalnymi elektrowniami cieplnymi[cite: 1].
Jednostki procesowe do produkcji ropy naftowej, gazu i produktów petrochemicznych[cite: 1].
Sieci dystrybucji, przesyłu i uzdatniania wody[cite: 1].
Zastosowania w ciężkim przemyśle, w tym w zakładach cementowych, metalurgicznych, górniczych oraz celulozowo-papierniczych[cite: 1].

Specyfikacja techniczna

Parametr	Wartość / Specyfikacja
Producent	ABB
Kraj pochodzenia	Stany Zjednoczone
Seria	Symphony Plus HR Series (Harmony Rack)[cite: 3]
Mikroprocesor	16 bitów przy 10 MHz[cite: 3]
Pamięć pokładowa	64 KB RAM, 64 KB ROM[cite: 3]
Kanały wejść cyfrowych	16 kanałów z izolacją optyczną[cite: 3]
Napięcia wejściowe (zakresy DC)	24 VDC (+/-10%), 48 VDC (+/-10%), 125 VDC (+/-10%)[cite: 3]
Napięcia wejściowe (zakres AC)	120 VAC (+/-10%) (ograniczone do systemowej logiki sterowania)[cite: 3]
Interfejs komunikacji magistrali	Magistrala ekspandera wejść/wyjść[cite: 3]
Wymagania dotyczące zasilania układów logicznych	+5 VDC, +/-5% przy typowym poborze 350 mA[cite: 3]
Temperatura pracy	Od 0°C do 70°C (32°F do 158°F)[cite: 3]
Masa przesyłki (obliczona)	0,45 kg / 1,0 lb
Wymiary opakowania (obliczone)	254 mm x 178 mm x 38 mm

Wytyczne dotyczące instalacji

OSTRZEŻENIE KRYTYCZNE

Odłącz zasilanie wszystkich podstawowych zasilaczy układów logicznych oraz obwodów wejść obiektowych przed wkładaniem, wyjmowaniem lub serwisowaniem tego modułu. Niepełne odizolowanie połączeń zasilających przed obsługą podzespołów grozi poważnym łukiem elektrycznym, uszkodzeniem urządzeń lub nieprzewidywalnym działaniem układu sterowania. Zawsze stosuj standardowe procedury zakładowe blokowania i oznaczania źródeł energii (lockout/tagout).

1

Sprawdź szczeliny wyrównujące kasety modułu i upewnij się, że styki złączy pinowych magistrali tylnego ekspandera wejść/wyjść są całkowicie wolne od pyłu przemysłowego, zanieczyszczeń i wygiętych styków.

2

Sprawdź, czy ustawienia zworek konfiguracyjnych modułu odpowiadają docelowym poziomom napięcia obwodów urządzeń obiektowych (24 VDC, 48 VDC, 125 VDC lub 120 VAC), określonym dla lokalnych pętli urządzeń obiektowych[cite: 3].

3

Ostrożnie wyrównaj kartę obwodu względem prowadnic obudowy kasety. Mocno wsuwaj moduł do środka, aż zostanie całkowicie osadzony na złączu płyty tylnej, a następnie dokręć wszystkie niewypadające śruby mocujące.

FAQ

Jaka jest podstawowa różnica operacyjna między modułami SPSED01 i SPSET01?

SPSED01 obsługuje 16 cyfrowych wejść obiektowych, ale nie przetwarza danych dotyczących łącza synchronizacji czasu, natomiast SPSET01 obsługuje zarówno wejścia obiektowe, jak i dane synchronizacji dekodowania z łącza.

Ile modułów cyfrowych wejść może działać na jednym segmencie magistrali ekspandera wejścia/wyjścia?

Na jednym segmencie magistrali ekspandera wejścia/wyjścia może jednocześnie działać maksymalnie 63 moduły SPSED01 oraz jeden moduł SPSET01.

Jakie są dokładne wartości poboru mocy obwodu logicznego dla tego komponentu?

Sprzęt wymaga zasilania obwodu logicznego napięciem +5 V DC, regulowanym w zakresie ±5%, przy typowym poborze prądu wynoszącym 350 mA.

Czy konfiguracji wejścia 120 V AC można używać do standardowego sekwencjonowania obiektowego?

Nie, poziom wejściowy 120 V AC jest przeznaczony wyłącznie do zastosowań związanych z logiką sterowania systemem w ramach konfiguracji systemu.
