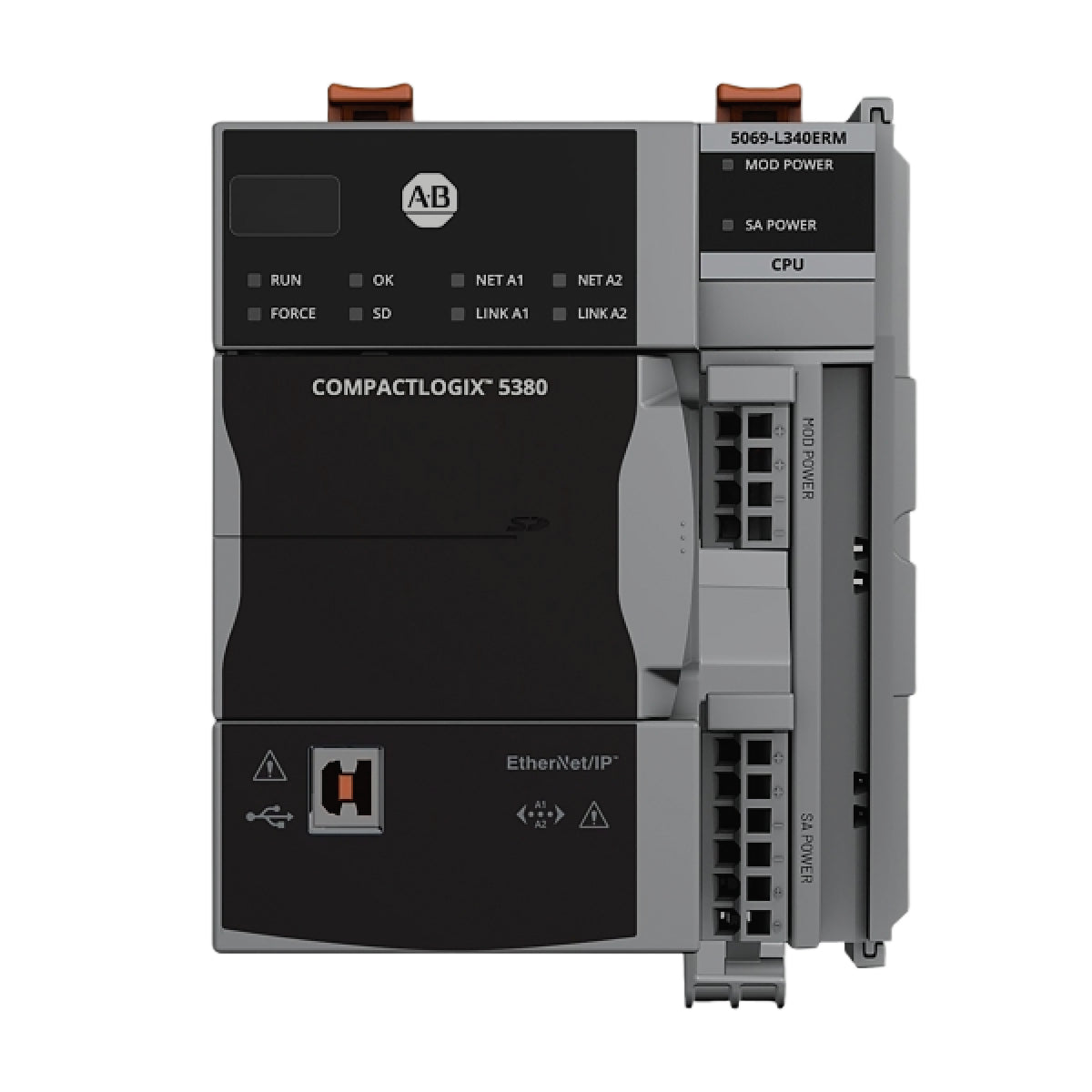

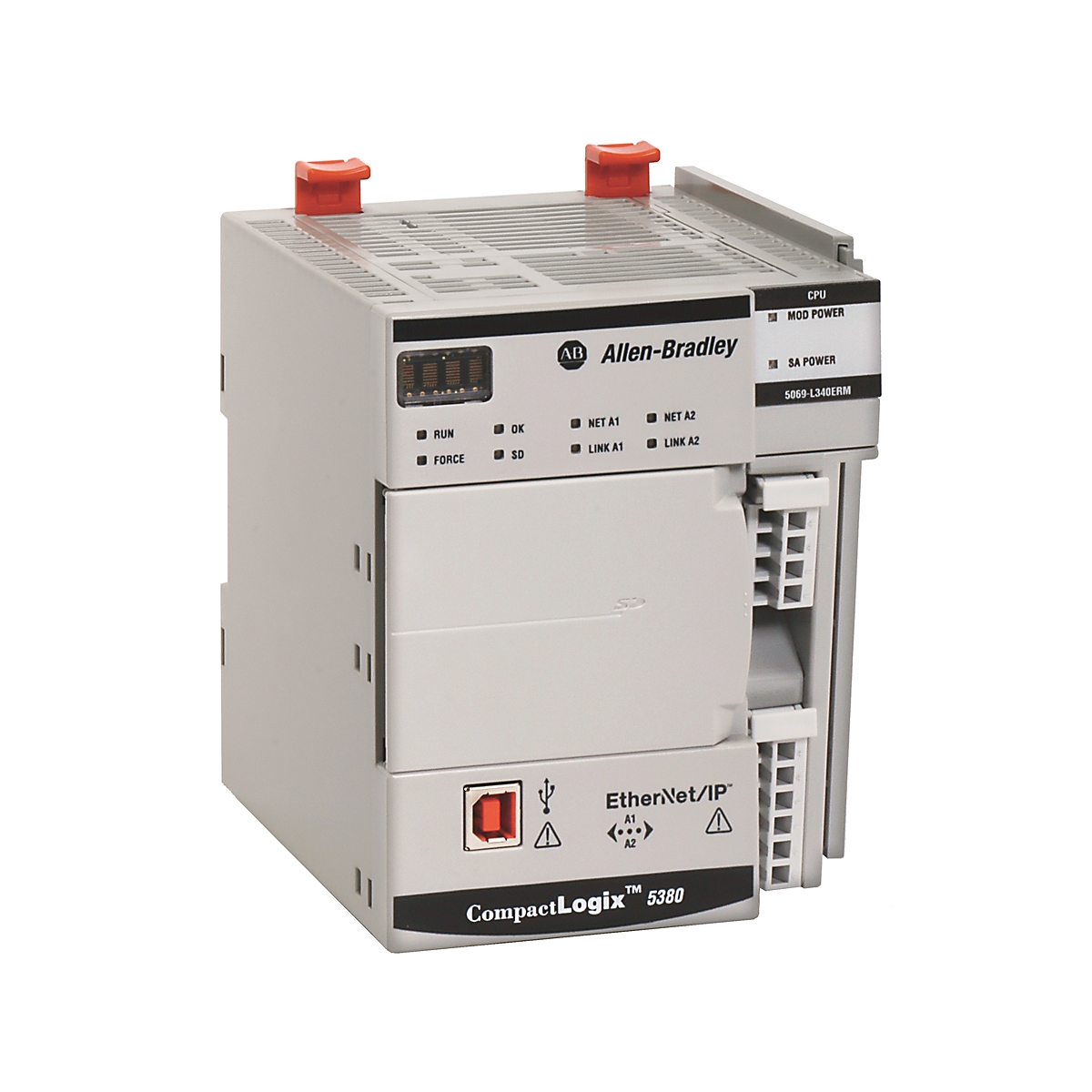

5069-L306ERM to wydajny sterownik średniej klasy z rodziny CompactLogix 5380 firmy Rockwell Automation. Zaprojektowany z myślą o nowoczesnych zastosowaniach przemysłowych, zapewnia większą moc obliczeniową, szybki transfer danych we/wy oraz zintegrowane funkcje sterowania ruchem. Szczególnie dobrze sprawdza się w przypadku producentów maszyn wymagających precyzji, skalowalności i zwiększonego bezpieczeństwa w ekosystemie Logix 5000.

Najważniejsze dane techniczne

Najważniejsze funkcje

1. Zintegrowane sterowanie ruchem przez EtherNet/IP

Litera „M” w nazwie modelu oznacza funkcję Integrated Motion. Sterownik 5069-L306ERM obsługuje do 2 skoordynowanych osi ruchu, umożliwiając precyzyjne sterowanie napędami i silnikami Kinetix za pośrednictwem standardowego kabla Ethernet, bez konieczności stosowania dedykowanego sprzętu do sterowania ruchem.

2. Dwa gigabitowe porty Ethernet

Sterownik jest wyposażony w dwa gigabitowe porty Ethernet, które można skonfigurować w dwóch trybach:

• Tryb Dual-IP: przypisanie osobnych adresów IP do każdego portu w celu odizolowania ruchu w hali produkcyjnej od sieci firmowej.

• Tryb liniowy/DLR: umożliwia tworzenie topologii Device Level Ring (DLR), zapewniając odporność sieci — pojedyncze przerwanie kabla nie powoduje zatrzymania systemu.

3. Platforma we/wy 5069

Sterownik wykorzystuje platformę 5069 Compact I/O, która oferuje znacznie większą szybkość magistrali tylnej w porównaniu ze starszymi generacjami. Przekłada się to na mniejsze opóźnienia i bardziej deterministyczne działanie we/wy w zastosowaniach wymagających szybkiego zliczania lub wykrywania.

Najczęściej zadawane pytania techniczne

Jaka jest różnica między modelami 5069-L306ER i 5069-L306ERM?

Wersja ER to standardowy sterownik bez zintegrowanej funkcji sterowania ruchem. Wersja ERM obsługuje CIP Motion, dzięki czemu może sterować zsynchronizowanymi osiami serwonapędów.

Czy 5069-L306ERM wymaga baterii?

Nie. Podobnie jak większość nowoczesnych sterowników Logix, wykorzystuje wewnętrzną pamięć nieulotną i magazyn energii (kondensatory) do podtrzymywania programu użytkownika oraz danych w przypadku zaniku zasilania, eliminując konieczność okresowej wymiany baterii.

Czy mogę używać modułów we/wy serii 1769 z tym sterownikiem?

Nie. Seria 5380 jest kompatybilna lokalnie wyłącznie z platformą we/wy 5069. Aby używać modułów 1769, należy podłączyć je jako zdalne we/wy za pośrednictwem adaptera Ethernet, np. 1769-AENTR.

Wskazówki dotyczące projektowania i instalacji

• Architektura zasilania: sterownik wymaga dwóch oddzielnych wejść zasilania prądem stałym: MOD Power (dla sterownika i elektroniki modułu) oraz SA Power (do zasilania obwodów obiektowych we/wy). Oba przewody należy podłączyć za pośrednictwem wymiennej listwy zaciskowej (RTB).

• Funkcje bezpieczeństwa: 5069-L306ERM oferuje funkcje bezpieczeństwa oparte na sterowniku, takie jak oprogramowanie układowe podpisane cyfrowo oraz kontrola dostępu oparta na rolach, pomagające chronić system przed nieautoryzowanymi modyfikacjami i zagrożeniami cybernetycznymi.

• Montaż: sterownik jest przeznaczony do standardowego montażu na szynie DIN. Należy zapewnić odpowiednią przestrzeń (około 50 mm) nad i pod modułem, aby umożliwić pasywne chłodzenie konwekcyjne, ponieważ seria ta może nagrzewać się podczas pracy z dużym obciążeniem.

Zalety inżynieryjne

5069-L306ERM wyróżnia się niskimi opóźnieniami. Dzięki gigabitowej magistrali tylnej i szybkiemu wykonywaniu zadań może obsługiwać złożoną logikę oraz zadania związane ze sterowaniem ruchem przy minimalnym jitterze. Jest idealnym rozwiązaniem wejściowym do zastosowań związanych ze sterowaniem ruchem, które nie wymagają dużej pamięci ani obsługi wielu osi, jak w przypadku serii 1756 ControlLogix, ale nadal wymagają niezawodności i precyzji marki Allen-Bradley.
