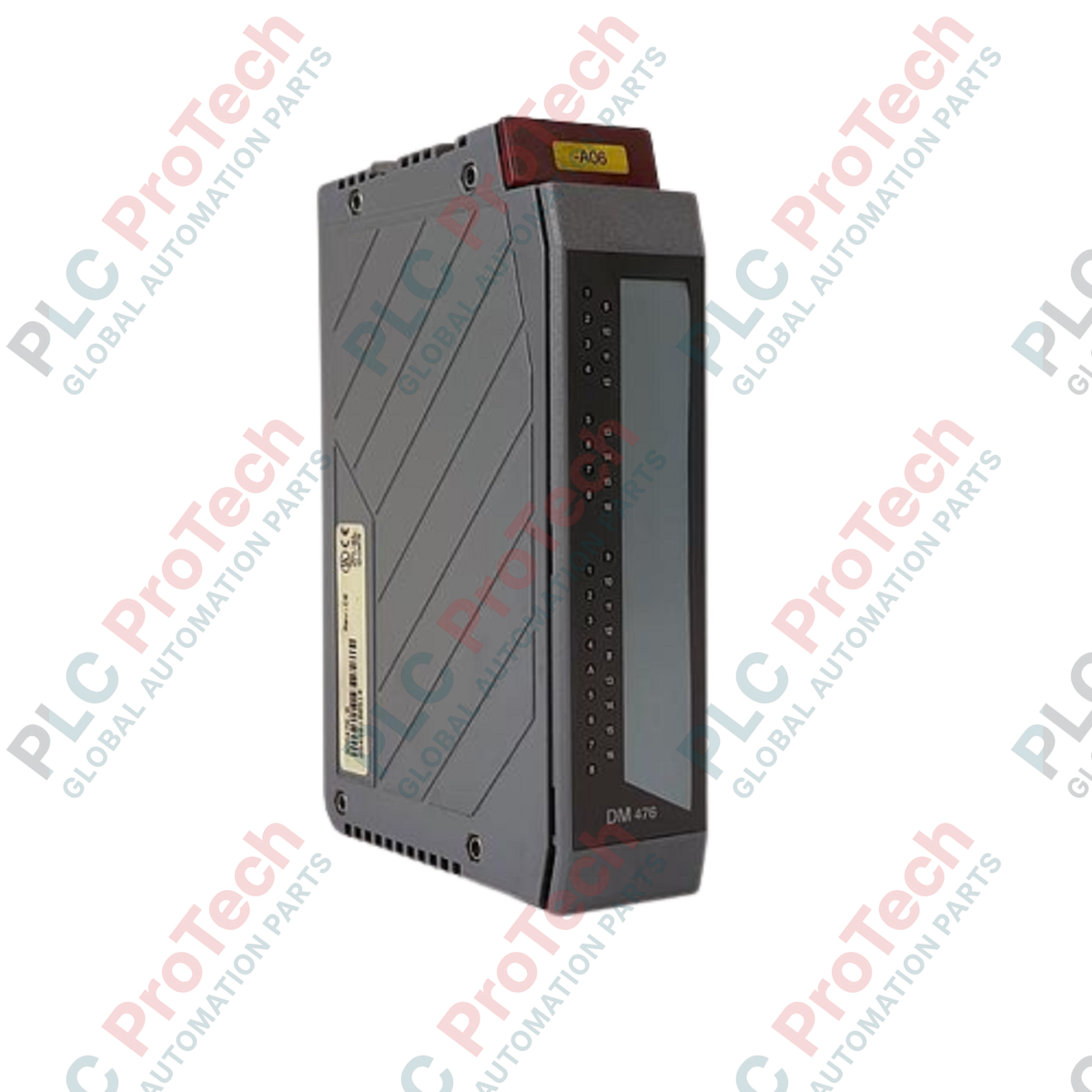

Cyfrowy moduł mieszanych wejść/wyjść systemu 2005 B&R 3DM476.6

Opis produktu

3DM476.6 (3DM4766) to cyfrowy moduł mieszany o dużej gęstości z serii B&R System 2005, zaprojektowany do wszechstronnego interfejsowania ze środowiskami sygnałów 24 VDC i 24 VAC. Moduł wyposażony w 16 wejść cyfrowych oraz stopień wyjściowy o wysokim prądzie znamionowym 0,4 A na kanał stanowi idealne rozwiązanie dla średnich i dużych zadań automatyzacji wymagających połączenia funkcji pomiarowych i wykonawczych w jednym gnieździe. Możliwość obsługi napięć AC/DC sprawia, że jest szczególnie przydatny podczas modernizacji starszych instalacji oraz w złożonych maszynach, w których współistnieją różne napięcia sterujące. Zgodny ze stopniem ochrony IP20 3DM476.6 zapewnia stabilną pracę w scentralizowanych szafach sterowniczych, w zastosowaniach od przemysłowych systemów HVAC po zautomatyzowane linie montażowe.

Konfiguracja techniczna

Architektura 3DM476.6 została zaprojektowana z wykorzystaniem solidnej izolacji elektrycznej, która chroni jednostkę centralną i zachowuje integralność sygnału. Chociaż nie ma izolacji między poszczególnymi kanałami, moduł zapewnia pełną izolację grupową między grupami wejść i grupami wyjść. Zarządzanie zasilaniem jest podzielone na wewnętrzny pobór mocy 2,5 W przy 5 VDC (część logiczna) oraz zewnętrzne zasilanie 24 V o poborze 2,0 W. Stopień wyjściowy jest przystosowany do prądu 0,4 A, co zapewnia wystarczającą moc do bezpośredniego sterowania przemysłowymi elektrozaworami, stycznikami i lampami sygnalizacyjnymi. Konstrukcja mechaniczna jest zgodna ze standardem System 2005, zapewniając pewne osadzenie i niezawodną komunikację z magistralą tylną w ramach kasety.

Specyfikacja techniczna

Najczęściej zadawane pytania techniczne

Czy 3DM476.6 obsługuje niezależną izolację każdego kanału?

Nie, moduł wykorzystuje izolację grupową. Oznacza to, że grupy wejść są od siebie odizolowane oraz odizolowane od grup wyjść, natomiast poszczególne kanały w tej samej grupie mają wspólny punkt odniesienia. Takie rozwiązanie optymalizuje zajmowaną przestrzeń, zapewniając jednocześnie wystarczającą ochronę przed przepięciami między różnymi sekcjami funkcjonalnymi.

Czy mogę używać tego modułu do przełączania obciążeń DC i AC?

Wejścia są przystosowane do sygnałów 24 VDC i 24 VAC, co zapewnia dużą elastyczność w przypadku czujników obiektowych. Należy jednak zawsze sprawdzić, czy obciążenie wyjściowe nie przekracza wartości znamionowej 0,4 A na kanał, aby zapobiec przeciążeniu termicznemu sterowników wyjściowych.

Jakie zasilacze są wymagane do działania tego modułu?

Moduł wymaga dwóch źródeł zasilania: wewnętrznego napięcia 5 VDC dostarczanego przez magistralę tylną System 2005 do obsługi układów logicznych oraz zewnętrznego zasilania 24 V dla obwodów I/O i zasilania elementów wykonawczych.

Przewodnik dotyczący projektowania i instalacji

• Zarządzanie temperaturą w warunkach dużego obciążenia: Przy jednoczesnym sterowaniu wieloma wyjściami przy limicie 0,4 A całkowite rozpraszanie mocy może wzrosnąć. Należy zapewnić odpowiednią wentylację szafy sterowniczej. Jeśli moduł jest zamontowany w miejscu o ograniczonym przepływie powietrza, należy rozważyć obniżenie znamionowego prądu wyjściowego lub pozostawienie niewielkiej przerwy między modułami dużej mocy, aby zapobiec miejscowemu przegrzewaniu.

• Zasady okablowania i izolacji: Ponieważ moduł nie ma izolacji między kanałami, należy upewnić się, że wszystkie czujniki podłączone do jednej grupy wejść mają kompatybilne uziemienie lub wspólny potencjał. Mieszanie niekompatybilnych źródeł zasilania w jednej izolowanej grupie może prowadzić do powstawania pętli masy lub uszkodzenia urządzeń.

• Osadzenie w magistrali tylnej i uziemienie: W przypadku modułów System 2005 należy upewnić się, że moduł jest całkowicie wsunięty, a śruby mocujące są prawidłowo dokręcone. Moduł korzysta z systemu uziemienia kasety w celu ekranowania EMI; należy upewnić się, że szyna DIN lub rama kasety jest połączona z głównym uziemieniem funkcjonalnym maszyny.
