Przegląd architektury systemu

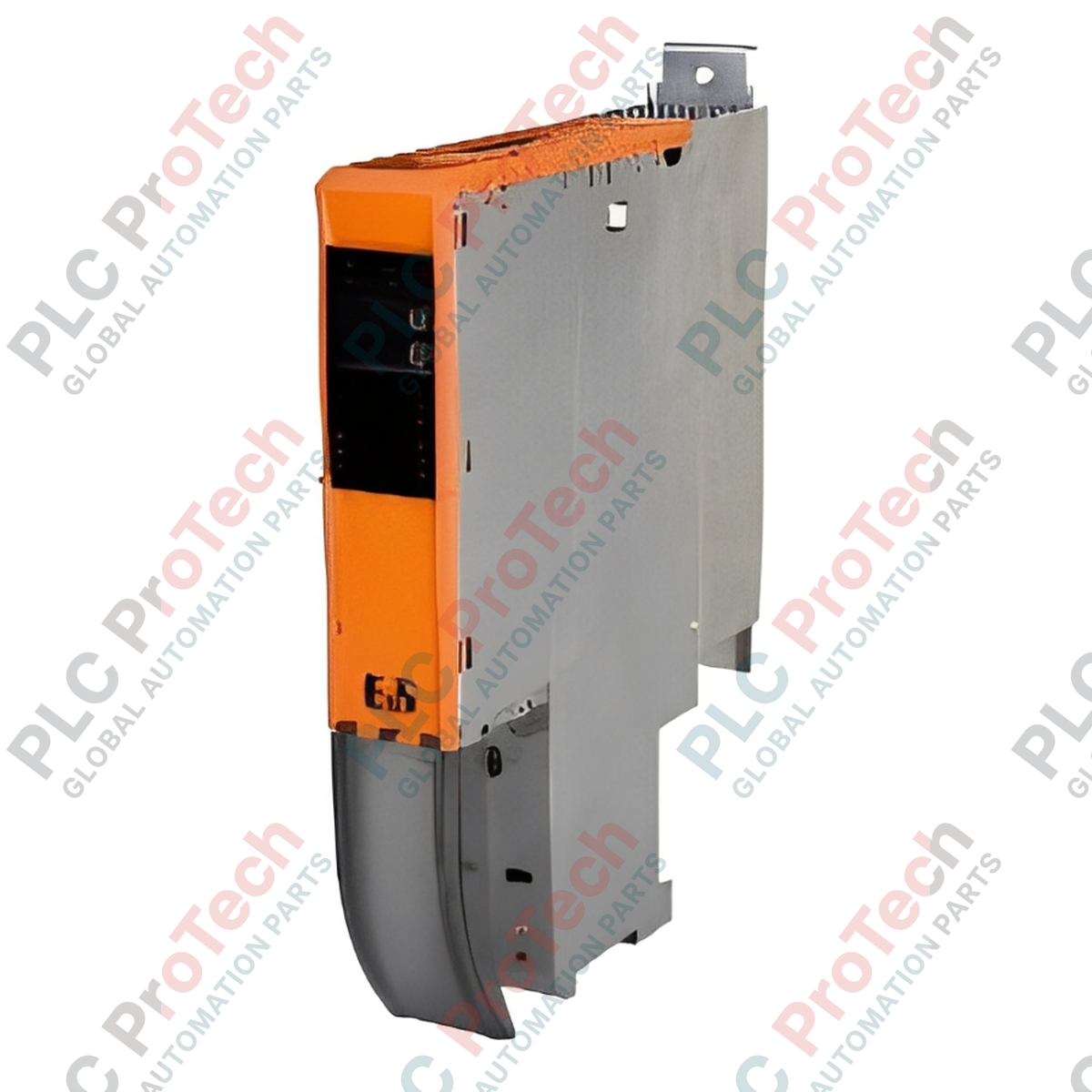

The 8BVI0014HWD0.000-1 (8BVI0014HWD0.000-1) to wysokowydajny, wieloosiowy moduł serwowzmacniacza opracowany przez firmę B&R Industrial Automation w ramach modułowej platformy napędowej ACOPOSmulti. Dzięki niezależnemu układowi sterowania dwiema osiami ten montowany na ścianie wzmacniacz cyfrowy zapewnia kompaktowy znamionowy prąd ciągły 1,9 A na oś, optymalizując zarówno zajmowaną powierzchnię w szafie, jak i efektywność cieplną. W wymagających zastosowaniach związanych z precyzyjnym ruchem — takich jak linie pick-and-place do półprzewodników, układy pakowania pojemników medycznych, szybkie matryce igieł tekstylnych oraz skoordynowane osie dodatkowe robotów — 8BVI0014HWD0.000-1 zachowuje absolutną synchronizację trajektorii i ogranicza nieoczekiwane przestoje dzięki synchronizacji POWERLINK w czasie rzeczywistym, sprzętowym funkcjom bezpieczeństwa oraz scentralizowanemu współdzieleniu energii magistrali DC. Zaawansowany stopień zarządzania energią umożliwia bezpośrednie sprzęganie ze standardowymi modułami zasilania ACOPOSmulti w celu natywnego odzyskiwania i redystrybucji energii hamowania regeneracyjnego.

Konfiguracja techniczna i logika wewnętrzna

Ten moduł dwuosiowy integruje dwa całkowicie izolowane stopnie falownika w jednej obudowie, współdzieląc wspólny punkt przyłączeniowy do centralnej sieci szyny magistrali DC.

• Dynamiczna zgodność z magistralą DC: Skalibrowany do pracy w szerokim zakresie napięcia magistrali DC, od 260 VDC do 800 VDC, płynnie dostosowując się do lokalnych wahań zasilania.

• Precyzyjne zasilanie logiki sterującej: Wykorzystuje regulowane wewnętrzne źródło zasilania wejściowego 25 VDC dla elektroniki logiki sterującej. Napięcie wewnętrzne dostosowuje się do profilu naładowania magistrali DC, aby utrzymać bezpieczne marginesy pracy (25 VDC x (UDC / 315) od 260 do 315 VDC, stabilizując się na poziomie 24 VDC +/- 6% do 800 VDC).

• Zintegrowana pojemność magistrali: Wyposażony w wewnętrzną matrycę pojemności wejściowej o wartości 23,5 mikrofarada, która wygładza tętnienia napięcia o wysokiej częstotliwości generowane przez szybko przełączane stopnie wyjściowe IGBT.

• Elektroniczne zabezpieczenie z automatycznym resetem: Wyposażone w aktywny elektroniczny bezpiecznik zwłoczny 250 mA, który automatycznie resetuje się po usunięciu lokalnych usterek związanych z nadmiernym prądem lub temperaturą, eliminując przestoje związane z koniecznością wymiany fizycznego bezpiecznika.

Parametry techniczne

Najczęściej zadawane pytania dotyczące integracji przemysłowej

Jaką przewagę funkcjonalną nad oddzielnymi jednostkami jednoosiowymi zapewnia układ niezależnych falowników 2-osiowych?

Konfiguracja 2-osiowa mieści dwa całkowicie niezależne stopnie falownika cyfrowego w jednej obudowie, wykorzystując jeden punkt połączenia ze wspólną szyną obwodu pośredniego DC. Taki układ zmniejsza całkowitą powierzchnię montażową nawet o 50% w porównaniu z pojedynczymi modułami i umożliwia bezpośrednie wewnętrzne bilansowanie energii: gdy jedna oś hamuje, jej energia odzyskana może być natychmiast wykorzystana przez sąsiednią oś napędową, bez przesyłania mocy z powrotem przez centralny moduł zasilania.

Jak napęd radzi sobie z maksymalną temperaturą pracy wynoszącą 55°C?

Nominalny prąd ciągły o wartości 1,9 A jest określony dla temperatury otoczenia do 40°C. Jeśli temperatura wewnątrz szafy sterowniczej wzrośnie powyżej tego progu, aż do bezwzględnego limitu 55°C, moduł przełącza się na krzywą obniżania parametrów termicznych. Wewnętrzne oprogramowanie sprzętowe ogranicza szczytowy prąd wyjściowy i zmienia limity częstotliwości nośnej, aby zmniejszyć straty przełączania i chronić wewnętrzne złącza krzemowe IGBT przed uszkodzeniem termicznym.

Jakie konkretne certyfikaty bezpieczeństwa oznacza kod konfiguracyjny „AS” w tym module?

Oznaczenie „AS” oznacza „Advanced Safety” lub zintegrowane parametry bezpieczeństwa funkcjonalnego. Wskazuje to, że sprzęt falownika jest wyposażony w niezależne, dwukanałowe wejścia fizyczne umożliwiające realizację funkcji bezpieczeństwa, takich jak Safe Torque Off (STO) lub Safe Stop 1 (SS1), bezpośrednio na poziomie napędu, zgodnie z międzynarodowymi kryteriami SIL 3 / PL e, bez użycia zewnętrznych styczników bezpieczeństwa.

Wytyczne dotyczące uruchamiania w obiekcie i bezpieczeństwa

Pionowy montaż w szafie i kierunki przepływu powietrza

Zamontuj moduł ACOPOSmulti wyłącznie w pozycji pionowej, na płaskim, niepalnym metalowym panelu pomocniczym, używając fabrycznych zatrzasków wspornika do montażu na ścianie. Aby zapewnić odpowiednią naturalną i wymuszoną konwekcję powietrza przez wewnętrzne kanały chłodzenia o dużej gęstości, zachowaj sztywną strefę bezpieczeństwa o prześwicie co najmniej 50 mm nad obudową napędu i pod nią. Utrzymuj temperaturę powietrza wewnątrz szafy w otoczeniu poniżej nominalnej wartości 40°C.

Protokół dokręcania i izolacji szyn magistrali DC

Podczas łączenia wspólnych miedzianych szyn magistrali DC między sąsiednimi jednostkami ACOPOSmulti upewnij się, że wszystkie śruby mocujące zaciski są dokręcone momentem zgodnym ze specyfikacjami podanymi w instrukcji fabrycznej. Luźne połączenia powodują lokalny wzrost rezystancji styku, generując poważne przegrzania oraz zakłócenia tętnień magistrali DC. Nigdy nie wykonuj prac przy połączeniach szyn, dopóki za pomocą multimetru cyfrowego nie potwierdzisz, że po wyłączeniu zasilania głównego napięcie magistrali DC całkowicie spadło poniżej 42 V DC.

Układ uziemienia ekranu przewodu silnika

Poprowadź przewody wyjściowe silnika PWM o wysokiej częstotliwości oraz niskonapięciowe przewody sprzężenia zwrotnego enkodera przez niezależne kanały kablowe, oddzielone od siebie o co najmniej 200 mm. Uziemij pleciony ekran miedziany przewodu zasilającego silnika na całej powierzchni 360° do zintegrowanej płyty uziemiającej napędu, używając metalowych zacisków o niskiej impedancji. Taki układ uziemienia odprowadza prądy upływowe składowej wspólnej bezpośrednio do ziemi, chroniąc pobliskie sieci komunikacyjne i obwody czujników przed zakłóceniami EMI.
