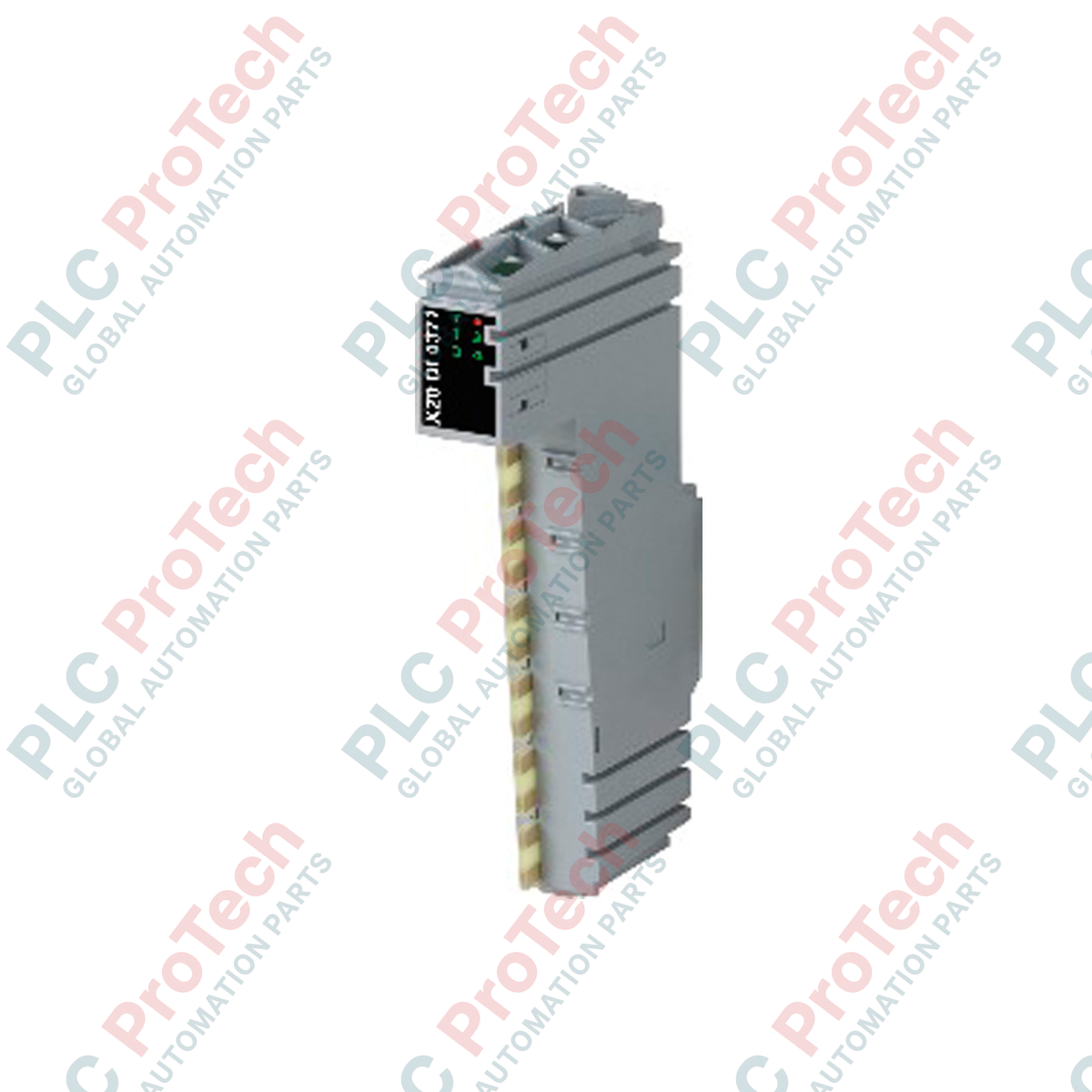

B&R X20DI4371 X20 moduł licznika cyfrowego i wejść

Opis produktu

B&R X20DI4371 (X20 DI 4371) to wysokoprecyzyjny moduł wejść cyfrowych z serii automatyki X20, zaprojektowany do obsługi zarówno standardowych zadań wejść cyfrowych, jak i funkcji szybkiego licznika. Moduł wyposażono w 4 wejścia cyfrowe o napięciu znamionowym 24 VDC i zoptymalizowano do architektur połączeń 3-przewodowych, co umożliwia niezawodną integrację czujników zbliżeniowych, enkoderów oraz innych przemysłowych urządzeń obiektowych. Dzięki szybkiemu przetwarzaniu sygnałów i możliwości zliczania impulsów X20DI4371 stanowi kluczowy element zastosowań obejmujących precyzyjne monitorowanie prędkości, pomiar długości oraz zliczanie partii oparte na zdarzeniach, zapewniając dokładność danych w środowiskach produkcyjnych o dużej szybkości.

Konfiguracja techniczna

Moduł został zaprojektowany z myślą o bezproblemowej integracji z systemem X20 i wymaga minimalnej konfiguracji, aby rozpocząć akwizycję sygnałów. Wykorzystuje wytrzymały układ wejściowy obsługujący szeroki zakres napięcia 24 VDC -15% / +20%, zapewniając wysoką odporność na wahania zasilania często występujące w dużych szafach sterowniczych maszyn. X20DI4371 zapewnia przejrzystą diagnostykę w czasie rzeczywistym dzięki dedykowanym wskaźnikom stanu, które sygnalizują funkcję wejścia/wyjścia, stan pracy oraz status modułu. Zestaw funkcji diagnostycznych umożliwia inżynierom utrzymania ruchu natychmiastowe wykrywanie awarii czujników lub nieprawidłowości sygnałów, znacznie skracając czas rozwiązywania problemów podczas pracy maszyny.

Specyfikacja techniczna

Najczęściej zadawane pytania

Czy X20DI4371 umożliwia zliczanie impulsów o dużej częstotliwości?

Tak, moduł ten jest określany jako moduł licznika cyfrowego. Został zaprojektowany do obsługi ciągów impulsów o wysokiej częstotliwości, dzięki czemu nadaje się do zastosowań wymagających dokładnego zliczania lub pomiaru prędkości za pomocą enkoderów i przepływomierzy.

Czy mogę używać z tym modułem czujników 2-przewodowych?

Moduł jest zoptymalizowany do połączeń 3-przewodowych. Niektóre konfiguracje 2-przewodowe mogą działać w zależności od prądu upływu czujnika i progu przełączania, jednak zaleca się zastosowanie układu 3-przewodowego, aby zapewnić niezawodne rozpoznawanie sygnału i uniknąć potencjalnych problemów z prądami spoczynkowymi.

Jakie informacje diagnostyczne są dostępne w module?

Moduł ma zintegrowane diody LED, które zapewniają wizualną informację o funkcji wejścia/wyjścia każdego kanału, bieżącym stanie pracy oraz ogólnym statusie modułu, ułatwiając szybką diagnostykę na miejscu.

Wytyczne dotyczące instalacji i eksploatacji

• Okablowanie i ekranowanie: Ze względu na możliwości zliczania impulsów o wysokiej częstotliwości należy zawsze używać ekranowanych przewodów do transmisji sygnałów. Ekran należy prawidłowo podłączyć do wspólnej szyny uziemiającej szafy, aby zapobiec indukowaniu zakłóceń, co ma kluczowe znaczenie podczas zliczania impulsów z dużą prędkością.
• Stabilność zasilania: Chociaż moduł toleruje odchylenia napięcia w zakresie -15% / +20%, należy upewnić się, że zasilacz 24 VDC jest odpowiednio filtrowany w celu ograniczenia tętnień napięcia. Duże tętnienia mogą prowadzić do fałszywego zliczania wyzwalanych impulsów lub niestabilnego działania czułych stopni wejściowych.
• Prowadzenie przewodów: Przewody sygnałów wejściowych należy fizycznie odseparować od przewodów zasilających wysokiego napięcia AC oraz przewodów napędów silników. Indukcja pochodząca od urządzeń przełączających duże prądy może wprowadzać przejściowe zakłócenia do sygnałów wejściowych, prowadząc do niedokładności zliczania.
