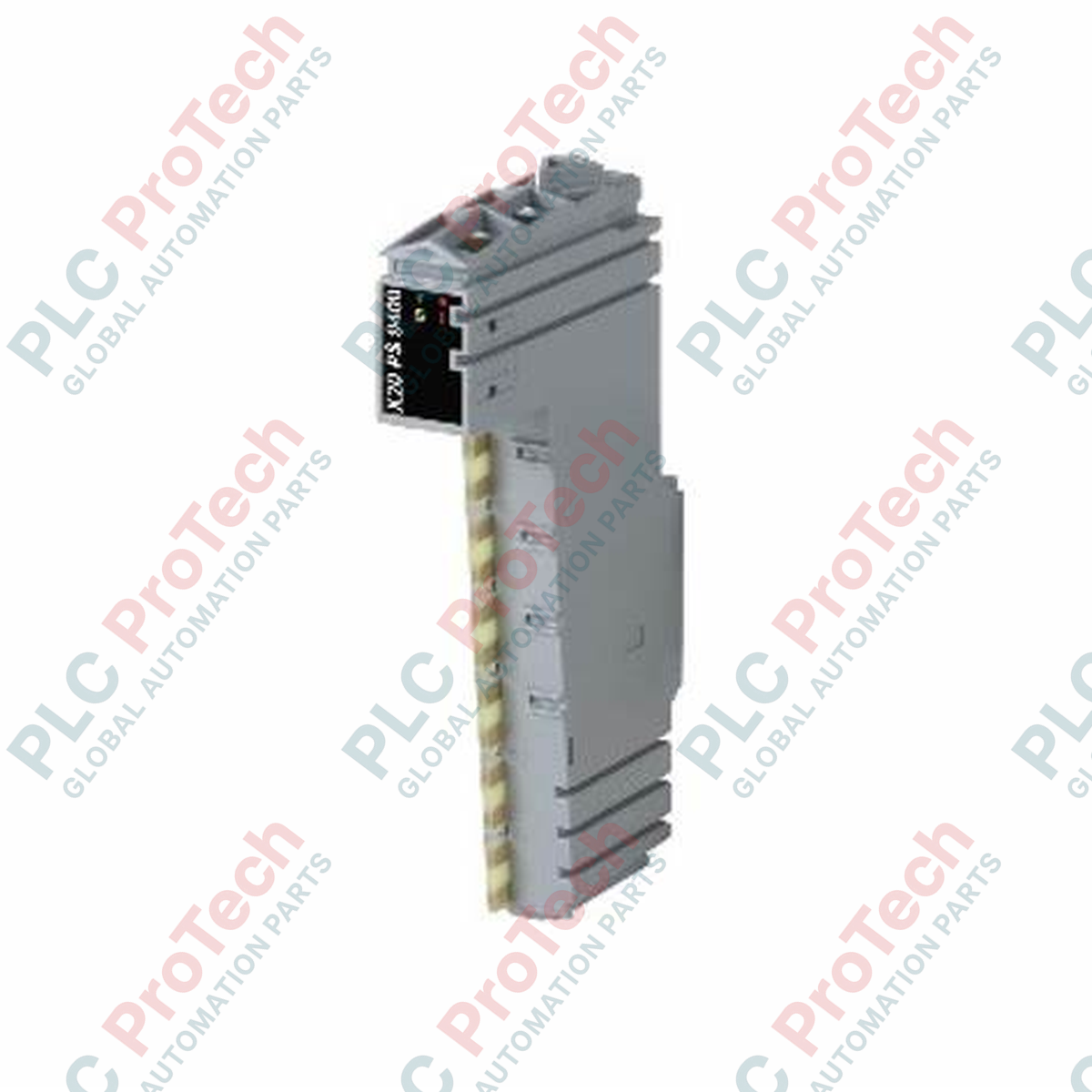

B&R X20DOF322 X20 cyfrowy moduł wyjściowy

Przegląd przemysłowego systemu wyjść

B&R X20DOF322 (X20DOF322) to wysokiej gęstości 16-kanałowy moduł wyjść cyfrowych, zaprojektowany z myślą o bezproblemowej integracji z modułową platformą sterowania B&R X20. Moduł ten jest stosowany na całym świecie w środowiskach zautomatyzowanej produkcji wielkoseryjnej, zautomatyzowanych centrach obsługi materiałów oraz liniach pakowania produktów farmaceutycznych, gdzie zarządza sieciami dyskretnych elementów wykonawczych. Bezpośrednie sterowanie zaworami pilotowymi, małymi elektrozaworami, przekaźnikami pośredniczącymi i wskaźnikami stanu umożliwia szybkie przełączanie oraz czasy reakcji rzędu mikrosekund, minimalizując opóźnienia przetwarzania i eliminując kosztowne awarie sprzętu obiektowego.

Architektura obwodu i zabezpieczenie obciążenia

Ten moduł cyfrowy zapewnia 16 tranzystorowych wyjść typu source (PNP), rozmieszczonych w kompaktowej konfiguracji połączeń jednoprzewodowych w celu maksymalizacji gęstości kanałów na jednym slocie. Moduł zawiera zintegrowane układy ochrony wyjść, zabezpieczające wewnętrzne komponenty półprzewodnikowe przed prądami przeciążeniowymi po stronie obciążenia, przepięciami i zwarciami. Wbudowana warstwa diagnostyczna izoluje usterki elektryczne bezpośrednio w dotkniętym kanale obiektowym, zapobiegając rozległym awariom magistrali płyty bazowej i chroniąc nadrzędny sterownik przed lokalnymi uszkodzeniami elektrycznymi.

Macierz parametrów technicznych

Diagnostyka techniczna i często zadawane pytania

Jakie są podstawowe czynności diagnostyczne, jeśli kanał wyjściowy przestaje przełączać?

Sprawdź diody LED stanu na przednim panelu modułu X20DOF322. Jeśli wskaźnik kanału miga lub jest wyłączony mimo aktywnych sygnałów logicznych w Automation Studio, w danym obwodzie obiektowym wystąpiło przeciążenie lub zwarcie. Odłącz przewód obiektowy, usuń zwarcie mechaniczne w elemencie wykonawczym i wyłącz oraz ponownie włącz zasilanie modułu, aby zresetować zintegrowany bezpiecznik elektroniczny.

Czy konfiguracja połączeń jednoprzewodowych obsługuje obciążenia indukcyjne bez zewnętrznych diod gaszących?

Tak. Moduł zawiera wbudowane układy ograniczające, które tłumią indukcyjne przepięcia napięcia. Jednak w przypadku zastosowań wymagających przełączania z wysoką częstotliwością lub dużych cewek indukcyjnych przekraczających standardowe wartości znamionowe zdecydowanie zaleca się dodanie zewnętrznej diody gaszącej bezpośrednio równolegle do zacisków obciążenia, aby zminimalizować lokalne zakłócenia elektryczne.

Czy można połączyć kilka wyjść równolegle, aby zwiększyć całkowitą obciążalność prądową?

Nie. Równoległe łączenie wyjść modułu X20DOF322 w celu sterowania większymi obciążeniami jest konstrukcyjnie niedozwolone. Jeśli obciążenie dużej mocy przekracza limity pojedynczego kanału, należy użyć pojedynczego kanału wyjścia cyfrowego tego modułu do sterowania zewnętrznym przekaźnikiem pośredniczącym lub stycznikiem o parametrach odpowiednich dla danego obciążenia.

Uruchamianie w obiekcie i wytyczne dotyczące zacisków

• Wspólne ścieżki powrotu masy: Ponieważ moduł wykorzystuje konfigurację połączeń jednoprzewodowych, wszystkie 16 kanałów korzysta ze wspólnego połączenia masy za pośrednictwem szyny zaciskowej lub oddzielnego modułu rozdziału potencjału. Upewnij się, że ścieżka powrotna 0 VDC ze wszystkich urządzeń obiektowych jest podłączona do dokładnie tej samej szyny potencjału co zasilanie modułu, aby zapobiec przesunięciom potencjału pływającej masy.

• Prowadzenie przewodów zasilania DC: Prowadź wszystkie przewody dyskretnych wyjść 24 VDC całkowicie oddzielnie od tras zasilania wysokiego napięcia AC, rozruszników silników i przewodów zasilających przemienników częstotliwości (VFD). Zachowaj w korytach kablowych odstęp co najmniej 150 mm, aby wyeliminować sprzęganie zakłóceń pojemnościowych, które może powodować niestabilne przełączanie czujników obiektowych.

• Mechaniczne osadzenie listwy zaciskowej: Przed wsunięciem komponentu elektronicznego X20DOF322 do wstępnie okablowanej podstawy listwy zaciskowej X20 sprawdź, czy wszystkie połączenia śrubowe lub sprężynowe są prawidłowo dokręcone. Skontroluj pozłacane styki magistrali pod kątem zabrudzeń i problemów z ustawieniem, aby zapewnić stabilny kontakt z wewnętrzną magistralą płyty bazowej.
