B&R X20DS438A B&R Moduł master IO-Link X20

SKU X20DS438A

W magazynie
  • 12-month warranty
  • Free returns within 30 days
  • Manufacturer: B&R

  • Product No.: X20DS438A

  • Country of origin:Stany Zjednoczone

  • Product Type: Moduł master IO-Link X20

  • Payment: T/T, Western Union

  • Weight: 1000g

  • Shipping port: Xiamen

  • Warranty: 12 months

Przegląd produktu

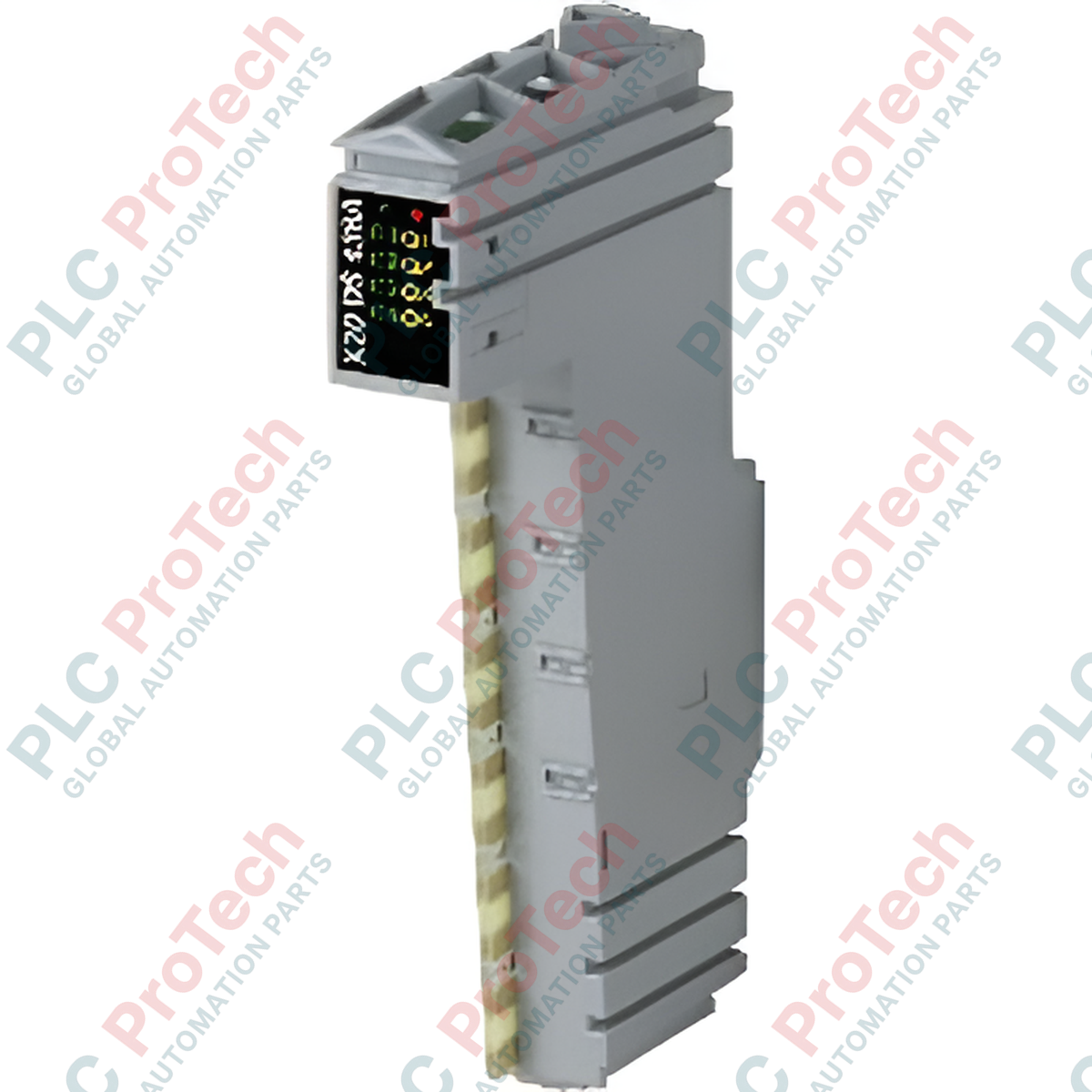

X20DS438A (X20DS438A) to wysokowydajny moduł master IO-Link w systemie B&R X20, przeznaczony do integracji maksymalnie czterech urządzeń IO-Link ze scentralizowaną siecią sterowania. Zapewniając płynną komunikację z inteligentnymi czujnikami i elementami wykonawczymi, moduł umożliwia zaawansowaną diagnostykę oraz zdalną parametryzację, znacznie skracając czas konfiguracji i zwiększając przejrzystość procesu. Zaprojektowany do wymagających środowisk przemysłowych, zapewnia separację galwaniczną między magistralą a interfejsem IO-Link, gwarantując wysoką integralność danych i ochronę przed zakłóceniami elektrycznymi w złożonych celach automatyki.

Konfiguracja techniczna

X20DS438A wykorzystuje architekturę połączeń 3-pinowych i obsługuje standardowe nieekranowane przewody czujnikowe o długości do 20 m. Moduł oferuje rozbudowany zestaw funkcji diagnostycznych, umożliwiając operatorom monitorowanie stanu modułu, stanów pracy IO-Link oraz stanu kanału C/Q za pomocą sprzętowych wskaźników LED i oprogramowania zapewniającego informacje zwrotne w czasie rzeczywistym.

Dzięki kodowi ID B&R 0xCAC0 moduł jest natywnie rozpoznawany przez Automation Studio, co ułatwia szybkie uruchomienie. Jedną z jego głównych zalet jest zarządzanie zasilaniem, zapewniające do 12 W na każdy interfejs IO-Link. Moduł oferuje również konfigurowalne przez użytkownika zabezpieczenie przeciążeniowe, pozwalające określić opóźnienie i czas wyłączenia. Zapobiega to niepożądanym zadziałaniom zabezpieczenia, zapewniając jednocześnie bezpieczeństwo sprzętu podczas zwarć.

Specyfikacja techniczna

Cecha Specyfikacja
Model X20DS438A
Marka B&R
Seria X20
Typ modułu Master IO-Link
Interfejsy 4 x IO-Link
Kod ID 0xCAC0
Maksymalna długość przewodu Maks. 20 m
Moc na kanał Maks. 12 W
Separacja Magistrala–IO-Link
Temperatura pracy (poziomo) od -25 do 60 deg C
Masa 1 kg

Najczęściej zadawane pytania

Jakie przewody są wymagane dla interfejsów IO-Link?

Należy używać standardowych 3-pinowych przewodów czujnikowych. Aby zapewnić niezawodną komunikację, długość przewodu nie może przekraczać 20 m, przy maksymalnej pojemności przewodu wynoszącej 3 nF i maksymalnej rezystancji pętli 6 Ohm.

Jak działa zabezpieczenie przeciążeniowe?

Moduł jest wyposażony w elektroniczne zabezpieczenie przed zwarciem i przeciążeniem. Opóźnienie oraz czas wyłączenia można w pełni konfigurować za pomocą oprogramowania, dzięki czemu system może obsługiwać chwilowe prądy rozruchowe bez niepotrzebnego wyłączania kanału.

Czy mogę zdalnie monitorować diagnostykę modułu?

Tak. Kompleksowa diagnostyka stanu pracy/błędu modułu, trybu pracy IO-Link oraz stanu kanału C/Q jest dostępna w środowisku programowym B&R, zapewniając natychmiastowe alerty w przypadku nieprawidłowych warunków procesu.

Jaki wpływ na temperaturę pracy ma orientacja montażu?

Ze względu na właściwości konwekcji cieplnej montaż poziomy umożliwia pracę w zakresie od -25 do 60 deg C, natomiast montaż pionowy ogranicza ten zakres do od -25 do 50 deg C.

Montaż i zarządzanie temperaturą

  • Uwagi dotyczące temperatury: Jeśli konstrukcja szafy na to pozwala, należy zawsze preferować montaż poziomy, aby uzyskać maksymalną znamionową temperaturę pracy wynoszącą 60 deg C. Należy upewnić się, że moduł nie jest zasłonięty przez kanały kablowe ani inne komponenty, które mogłyby ograniczać przepływ powietrza.
  • Zabezpieczenie przed zwarciem: Podczas konfiguracji zabezpieczenia przeciążeniowego należy uwzględnić prąd rozruchowy używanych czujników. Ustawienie zbyt krótkiego opóźnienia wyłączenia dla czujników o dużej pojemności może prowadzić do fałszywych sygnałów błędu podczas sekwencji uruchamiania.
  • Prowadzenie przewodów: Mimo że moduł obsługuje przewody nieekranowane, należy zachować fizyczny odstęp między przewodami IO-Link a przewodami silnikowymi o dużym prądzie. Nawet przy separacji galwanicznej ograniczenie bliskości źródeł zakłóceń elektromagnetycznych o wysokiej częstotliwości zapewni najbardziej stabilną komunikację IO-Link.
