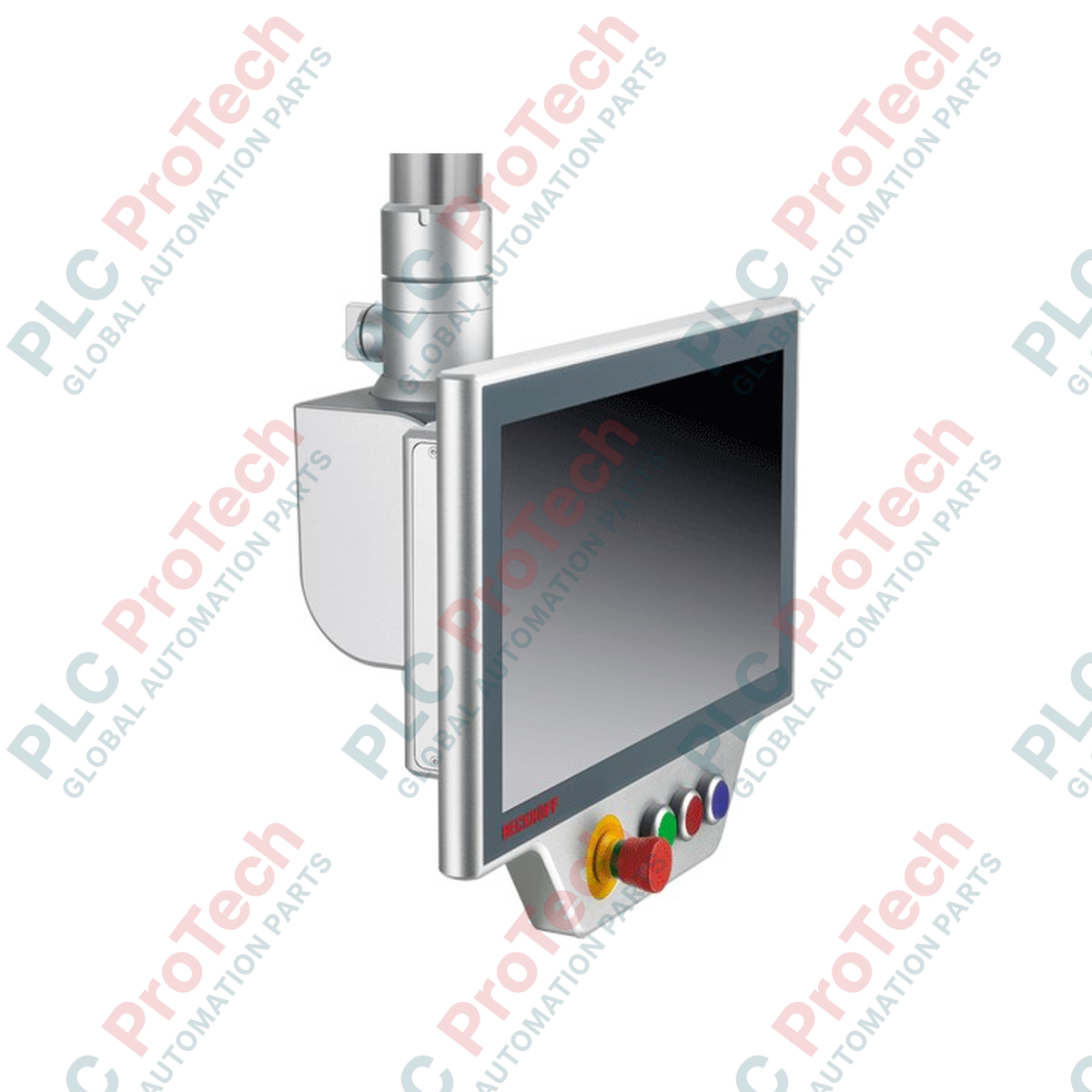

Beckhoff C9900-G055 — kompaktowe rozszerzenie przycisków do paneli operatorskich w układzie poziomym

Opis

Zaprojektowany bezpośrednio do fizycznej integracji systemu pod poziomymi panelami sterowania wielodotykowego CP39xx oraz komputerami panelowymi CP32xx-1600 lub CP37xx-1600, Beckhoff C9900-G055 zapewnia solidny, wyczuwalny mechaniczny interfejs operatorski do działań związanych z bezpieczeństwem i częstym sterowaniem ręcznym. Łącząc bezpośrednie przełączanie mechaniczne ze standardowymi przemysłowymi interfejsami magistral, rozszerzenie to łączy fizyczne sterowanie operatorskie ze środowiskami wizualizacji opartymi na oprogramowaniu. Panel wyposażono w trwałe komponenty serii RAFI RAFIX 22FS+, w tym dedykowany, wysoce niezawodny element uruchamiający wyłącznik awaryjny. Dzięki niezależnemu prowadzeniu styków rozwiernych o znaczeniu krytycznym dla bezpieczeństwa od systemowej magistrali USB urządzenie zachowuje maksymalną zgodność fizyczną z nowoczesnymi specyfikacjami bezpieczeństwa funkcjonalnego, jednocześnie znacznie upraszczając ogólną złożoność układu montażu panelowego.

Najważniejsze cechy

• Optymalny format: Zaprojektowany do montażu poziomego bezpośrednio pod panelami wielodotykowymi w orientacji poziomej.
• Przełączniki klawiszowe o wyraźnym wyczuwalnym działaniu: Wyposażony w solidne, okrągłe przełączniki klawiszowe RAFI RAFIX 22FS+ o średnicy 30 mm, zapewniające wyraźne fizyczne potwierdzenie aktywacji.
• Zintegrowana sygnalizacja stanu: Każdy standardowy przycisk zawiera zintegrowaną lampkę sygnalizacyjną sterowaną przez USB.
• Zawiera 1 solidny wyłącznik awaryjny RAFI RAFIX 22FS+ z redundantnymi ścieżkami styków bezpieczeństwa.
• Komunikacja dwiema ścieżkami: Standardowe przyciski komunikują się zarówno przez USB (1 styk przełącznika i sterownik diody LED), jak i przez przewodowe 19-stykowe złącze okrągłe, zapewniając pełną elastyczność sygnałów.
• System niestandardowego opisywania: Zaprojektowany ze ścieżkami gniazd na wkładki, umożliwiającymi bezpośrednie opisywanie nakładek przycisków w celu stosowania niestandardowych oznaczeń dostosowanych do konkretnego zastosowania.

Zastosowania

• Linie montażowe w branży motoryzacyjnej: Zlokalizowane stanowiska sterowania ręcznego wymagające bezpośredniej fizycznej obsługi wyłącznika awaryjnego.
• Sterowanie ciężkimi maszynami: Integracja pod panelami wielodotykowymi na potrzeby ciągłych sekwencji ręcznego przesuwania lub bazowania.
• Wizualizacja instalacji procesowych: Przewodowe funkcje sterowania nadrzędnego dla zaworów lub układów pomp o znaczeniu krytycznym dla bezpieczeństwa, współpracujące z dynamicznymi graficznymi interfejsami HMI.
• Panele farmaceutyczne i do pomieszczeń czystych: Solidne wykonanie o stopniu ochrony IP do zastosowań, w których operatorzy noszą grube rękawice ochronne.

Specyfikacje techniczne

Połączenia i interfejsy

C9900-G055 wykorzystuje wysoce niezawodny układ połączeń dwukanałowych, zaprojektowany z myślą zarówno o interfejsach HMI niezwiązanych z bezpieczeństwem, jak i architekturach sprzętowych o krytycznym znaczeniu dla bezpieczeństwa.

Wnioski empiryczne z praktyki inżynieryjnej

Modele alternatywne i kompatybilność

C9900-G055 ma niestandardowy profil przeznaczony wyłącznie do panoramicznych paneli wielodotykowych. Nie próbuj montować tego przedłużenia w starszych panelach jednodotykowych ani w systemach z orientacją pionową, ponieważ wsporniki ustalające i poliuretanowe profile uszczelniające nie będą pasować. W przypadku modeli pionowych zapoznaj się z odpowiednimi konfiguracjami z przyrostkiem przedłużenia pionowego.

Typowe problemy aplikacyjne i uwagi inżynieryjne

Podczas prowadzenia sygnałów w systemach o krytycznym znaczeniu dla bezpieczeństwa zawsze unikaj prowadzenia obwodu zatrzymania awaryjnego przez ścieżkę USB. Połączenie USB służy wyłącznie do przekazywania informacji HMI niezwiązanych z bezpieczeństwem (stanu lampki sygnalizacyjnej i stanu przycisków operatora). Fizyczne obwody bezpieczeństwa NC muszą być prowadzone bezpośrednio przez okrągłe złącze 19-pinowe do certyfikowanych przekaźników bezpieczeństwa lub wejść sterowników PLC bezpieczeństwa (takich jak zaciski Beckhoff TwinSAFE EL6900).

Wskazówki dotyczące uruchamiania i okablowania

Aby zagwarantować klasę ochrony IP65 zespołu panelu po połączeniu mechanicznym, upewnij się, że niestandardowy interfejs uszczelki jest idealnie płaski i nie jest skręcony przed dokręceniem śrub połączeniowych. Dokręcaj śruby montażowe metodycznie od środka na zewnątrz, aby zapewnić równomierny docisk gumowej uszczelki.

Wytyczne dotyczące instalacji

1. 1

   Ostrożnie wyczyść i sprawdź powierzchnie uszczelniające na spodzie panoramicznego panelu wielodotykowego oraz na górze obudowy C9900-G055.

2. 2

   Umieść równomiernie uszczelkę poliuretanową w specjalnym kanale. Podczas montażu nie rozciągaj ani nie przecinaj uszczelki.

3. 3

   Mechanicznie połącz przedłużenie przycisku z podstawą obudowy panelu, dokręcając wewnętrzne śruby sześciokątne zgodnie z zalecanym momentem montażowym producenta OEM.

4. 4

   Podłącz okrągły przewód 19-pinowy, dokładnie dokręcając pierścień blokujący, aby zachować klasę ochrony IP, a następnie podłącz dodatkowe złącze magistrali USB bezpośrednio do portu sterownika panelowego komputera PC.
