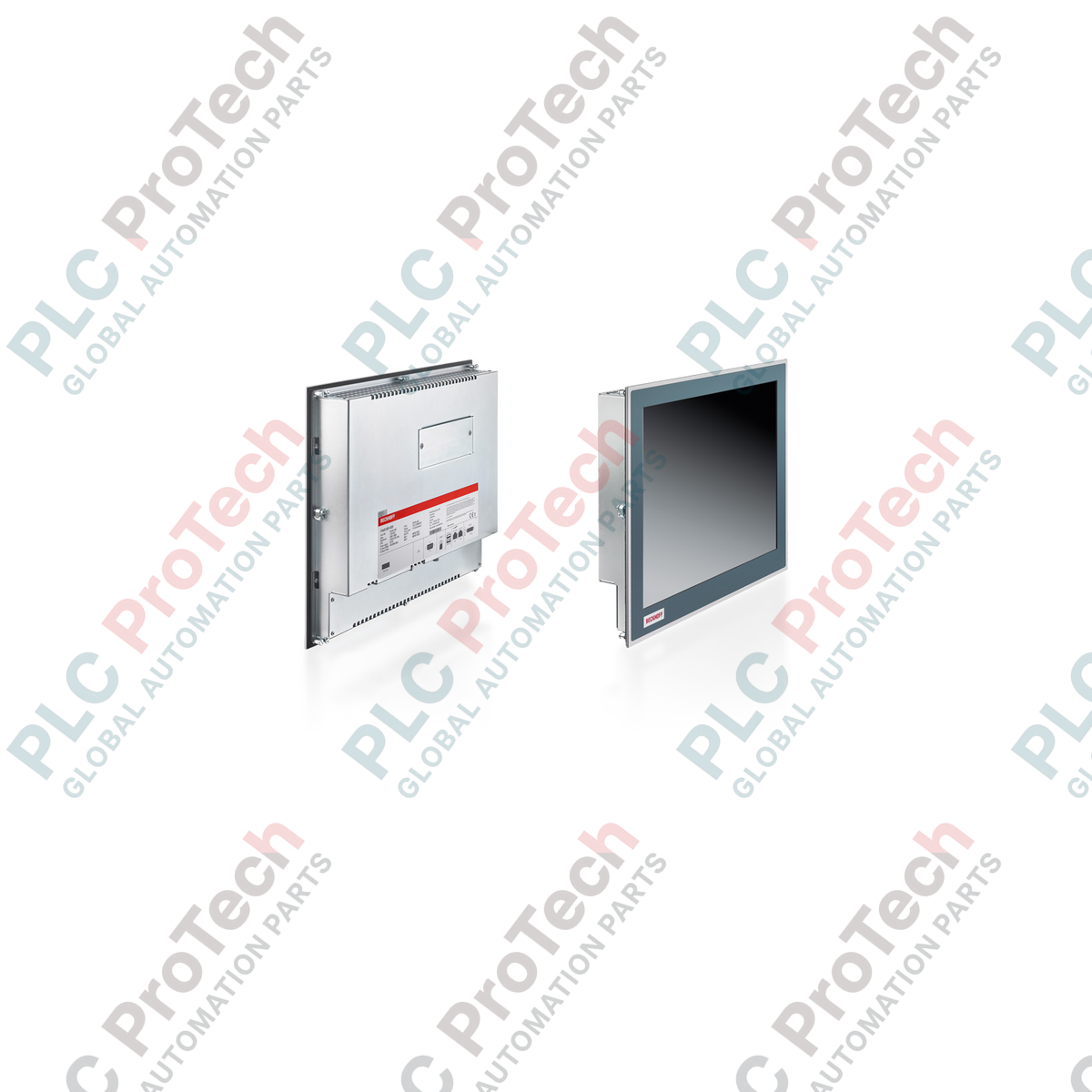

BECKHOFF CP6623-0001-0020 Wbudowany komputer panelowy

Opis

BECKHOFF CP6623-0001-0020 to wysokowydajny komputer panelowy do zabudowy, przeznaczony do wymagających zadań sterowania przemysłowego i HMI. Ten komputer przemysłowy jest wyposażony w wytrzymały 19-calowy wyświetlacz TFT o natywnej rozdzielczości 1280 x 1024 pikseli. Interfejs wyświetlacza jest połączony z niezawodnym ekranem dotykowym obsługiwanym jednym palcem, umieszczonym w przednim panelu wykonanym z wysokiej jakości aluminium i uzupełnionym tylną osłoną z blachy stalowej zapewniającą ochronę klasy przemysłowej. Urządzenie zaprojektowano do wykonywania zadań bezpośrednio przy maszynie lub w lokalnych panelach sterowania.

Sercem modelu BECKHOFF CP6623-0001-0020 jest procesor ARM Cortex-A8 taktowany zegarem 1 GHz. Wewnętrzna architektura sprzętowa obejmuje 1 GB pamięci DDR3 RAM oraz zintegrowany adapter graficzny w procesorze. W zastosowaniach sterowania wymagających wysokiej dostępności danych urządzenie jest wyposażone w 128 kB nieulotnej pamięci NOVRAM oraz 1-sekundowy zasilacz UPS, chroniący informacje o stanie maszyny w przypadku nieoczekiwanej utraty zasilania.

W zakresie komunikacji i sieci magistrali obiektowej system jest wyposażony w dedykowane wbudowane złącze EtherCAT oraz oddzielny port Ethernet 10/100BASE-T. Zainstalowany system operacyjny Windows Embedded Compact 7 zapewnia kompaktowe i wydajne środowisko do uruchamiania oprogramowania automatyki TwinCAT. Dźwignie zaciskowe na ramie umożliwiają szybkie i niezawodne zamontowanie panelu bez potrzeby stosowania luźnych elementów montażowych.

Funkcje

• 19-calowy wyświetlacz TFT o rozdzielczości 1280 x 1024 pikseli
• Integracja ekranu dotykowego obsługiwanego jednym palcem
• Architektura procesora ARM Cortex-A8 1 GHz na płycie głównej 3,5 cala
• 1 GB pamięci RAM DDR3 ze zintegrowaną grafiką
• 128 kB nieulotnej pamięci NOVRAM do trwałego przechowywania danych
• 1-sekundowy zasilacz UPS chroniący krytyczne stany parametrów podczas spadków napięcia
• Wbudowana komunikacja przemysłowa z dedykowanymi interfejsami Ethernet i EtherCAT
• Obudowa z przednią stroną o stopniu ochrony IP65 i tylną stroną o stopniu ochrony IP20

Zastosowania

• Konfiguracje interfejsu człowiek-maszyna (HMI) na poziomie maszyny
• Zastosowania kompaktowych sterowników PLC i platform inżynierii sterowania
• Działanie jako master sieci EtherCAT w małych i średnich maszynach produkcyjnych
• Rozproszone przemysłowe systemy sterowania wymagające lokalnej wizualizacji statusu

Specyfikacje techniczne

Wyświetlacz i przetwarzanie

Dane pamięci i systemu

Interfejsy i porty

Parametry mechaniczne i środowiskowe

Połączenia / Interfejsy

Wytyczne dotyczące instalacji

1. Upewnij się, że wycięcie montażowe odpowiada wymiarom fizycznym ramy Panel PC 19 cali.
2. Odłącz zasilanie główne systemu przed umieszczeniem jednostki w wycięciu.
3. Włóż panel w wycięcie i zamocuj go za pomocą wbudowanych, wysuwanych dźwigni mocujących. Dokręć je odpowiednio, aby zapewnić prawidłowe uszczelnienie przedniej części w klasie IP65.
4. Podłącz sprawdzony przewód zasilający 24 V DC do zacisków zasilania. Zapewnij prawidłową polaryzację.
5. Utwórz połączenia sieciowe Ethernet i EtherCAT RJ45 zgodnie z wymaganiami architektury aplikacji.
6. Po uruchomieniu wykonaj podstawowe testy weryfikacji funkcjonalnej.

Zalecenia dotyczące wymiany

1. Przed wymianą istniejącej jednostki zapisz bieżące konfiguracje TwinCAT oraz wykonaj kopię zapasową systemu operacyjnego i plików użytkownika.
2. Bezpiecznie wyłącz system i odłącz złącze zasilania 24 V DC.
3. Przenieś kartę microSD do jednostki zamiennej, jeśli znajdująca się w niej karta pamięci zawiera prawidłową, nieuszkodzoną konfigurację systemu i licencje na oprogramowanie.
4. Zainstaluj jednostkę zamienną za pomocą dźwigni mocujących, ponownie podłącz interfejsy magistrali obiektowej i przywróć zasilanie.
