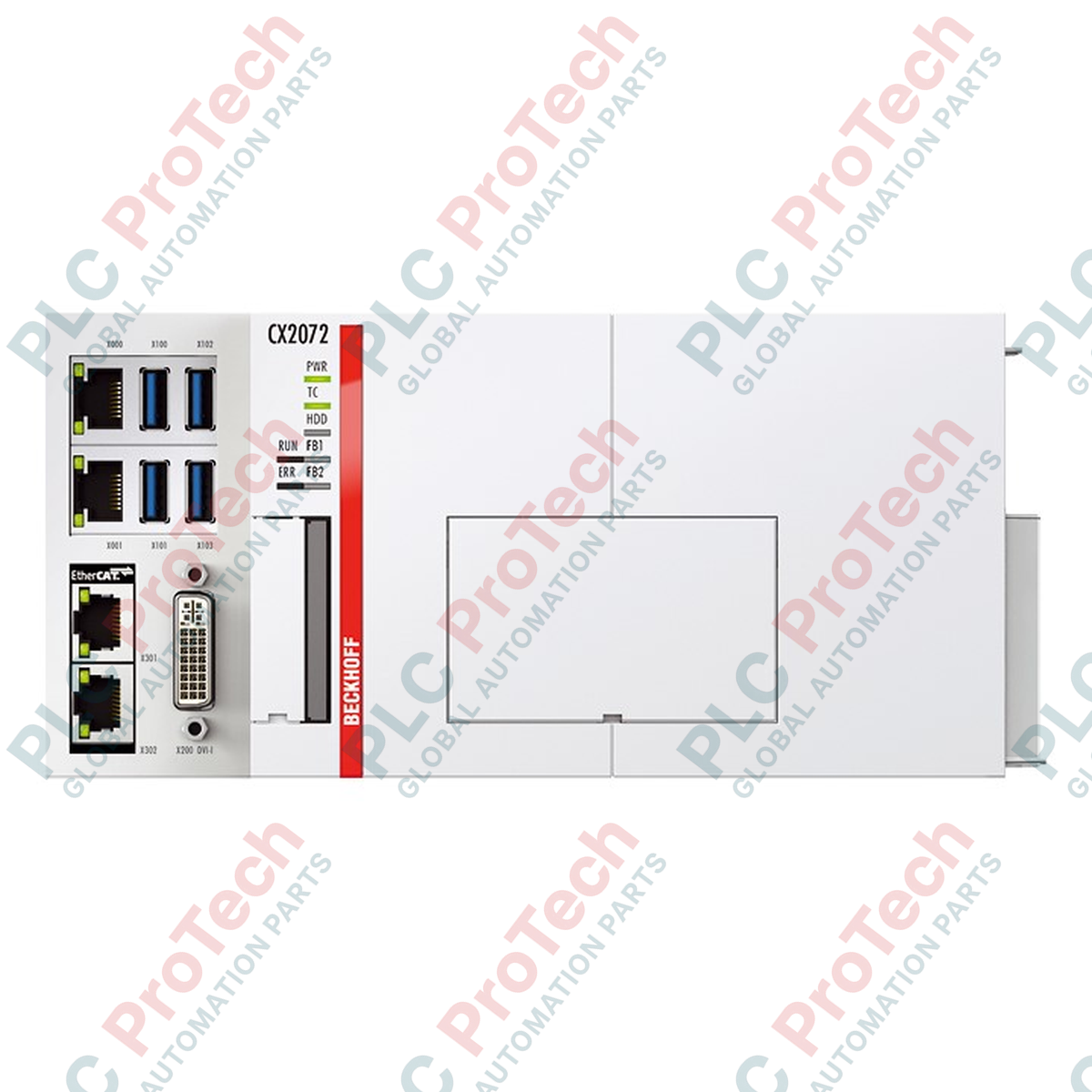

Beckhoff CX2072-N031 Moduł podstawowego procesora z interfejsem RS485

Przegląd produktu

Moduł  CX2072-N031 (CX2072 N031) to wysokowydajny podstawowy moduł CPU należący do serii przemysłowych komputerów PC Beckhoff CX2000, wyposażony fabrycznie w interfejs RS485. Zaprojektowany z myślą o wymagających zadaniach przetwarzania wielordzeniowego w automatyce dużych zakładów, energetyce i szybkich liniach produkcyjnych,  CX2072-N031 pełni funkcję centralnej jednostki sterującej w złożonych architekturach sterowania. Opcja N031 zapewnia dedykowane 9-pinowe złącze D-sub do komunikacji szeregowej, umożliwiając bezproblemową integrację ze starszymi urządzeniami obiektowymi, licznikami energii lub specjalistycznymi czujnikami. Moduł został zaprojektowany z myślą o maksymalizacji czasu pracy systemu poprzez połączenie dużej mocy obliczeniowej z niezawodną komunikacją szeregową na poziomie sprzętowym, w wytrzymałej obudowie przystosowanej do montażu na szynie DIN.

Konfiguracja techniczna

CX2072-N031 wyróżnia się zintegrowanym podmodułem komunikacji szeregowej skonfigurowanym do pracy w topologii punkt-punkt lub wielopunktowej RS485. W przeciwieństwie do standardowych portów szeregowych wariant N031 jest fabrycznie skonfigurowany jako urządzenie końcowe z włączoną terminacją wewnętrzną, co zapewnia stabilność sygnału poprzez zapobieganie odbiciom w linii komunikacyjnej. Ustawienie „bez echa” optymalizuje przepustowość danych, uniemożliwiając nadajnikowi odbieranie własnych sygnałów, co ma kluczowe znaczenie dla deterministycznej komunikacji półdupleksowej. Moduł wykorzystuje szybkie wewnętrzne magistrale PCI Express do połączenia procesora ze sprzętem szeregowym, zapewniając minimalne opóźnienia między wykonywaniem logiki a transmisją danych magistrali obiektowej.

Specyfikacja techniczna

Najczęściej zadawane pytania techniczne

Czy interfejs RS485 w modelu CX2072-N031 może być używany do komunikacji Modbus RTU?

Tak. Zintegrowany interfejs RS485 jest w pełni zgodny z protokołami Modbus RTU. Za pomocą oprogramowania TwinCAT użytkownicy mogą skonfigurować szybkość transmisji, parzystość i bity stopu zgodnie z wymaganiami urządzeń podrzędnych w sieci.

Czy można wyłączyć terminację wewnętrzną, jeśli ten moduł nie znajduje się na końcu magistrali?

Wariant N031 jest sprzętowo skonfigurowany z włączoną terminacją jako urządzenie końcowe. Jeśli topologia sieci wymaga umieszczenia CPU w środku odcinka magistrali, należy upewnić się, że w tym węźle nie zastosowano dodatkowej terminacji zewnętrznej, lub skonsultować dokumentację firmy Beckhoff dotyczącą konkretnych zmian za pomocą mostków sprzętowych.

Jaka jest maksymalna szybkość transmisji danych obsługiwana przez interfejs RS485 z gniazdem D-sub?

Chociaż sprzęt może obsługiwać szybką transmisję szeregową, typowa prędkość pracy interfejsu N031 w środowiskach przemysłowych wynosi do 115,2 kbaud, zapewniając niezawodną integralność danych na standardowych odległościach.

Przewodnik dotyczący projektowania i instalacji

• Strategia terminacji magistrali: Ponieważ CX2072-N031 jest skonfigurowany jako urządzenie końcowe z aktywną terminacją, powinien być umieszczony na jednym z fizycznych końców odcinka RS485. Jeśli podłączonych jest wiele urządzeń, należy upewnić się, że urządzenie znajdujące się na przeciwległym końcu przewodu również ma włączony rezystor terminujący 120 omów, aby zachować dopasowanie impedancji.

• Przyporządkowanie styków D-sub: Podczas podłączania 9-pinowego złącza D-sub należy używać wysokiej jakości przewodów ekranowanych. W przypadku RS485 zwykle wykorzystywane są styk 3 (Data B/+) i styk 8 (Data A/-). Ekran przewodu należy zawsze połączyć z metalową obudową złącza D-sub, aby zapewnić ciągłą ścieżkę uziemienia chroniącą przed zakłóceniami elektromagnetycznymi.

• Zarządzanie temperaturą: Seria CX2072 generuje znaczne ilości ciepła podczas pracy z dużym obciążeniem. Należy zapewnić co najmniej 30 mm wolnej przestrzeni nad i pod modułem, aby umożliwić naturalną konwekcję. Brak odpowiedniego przepływu powietrza może prowadzić do ograniczania częstotliwości pracy CPU wskutek przegrzewania, co negatywnie wpływa na wydajność sterowania w czasie rzeczywistym.
