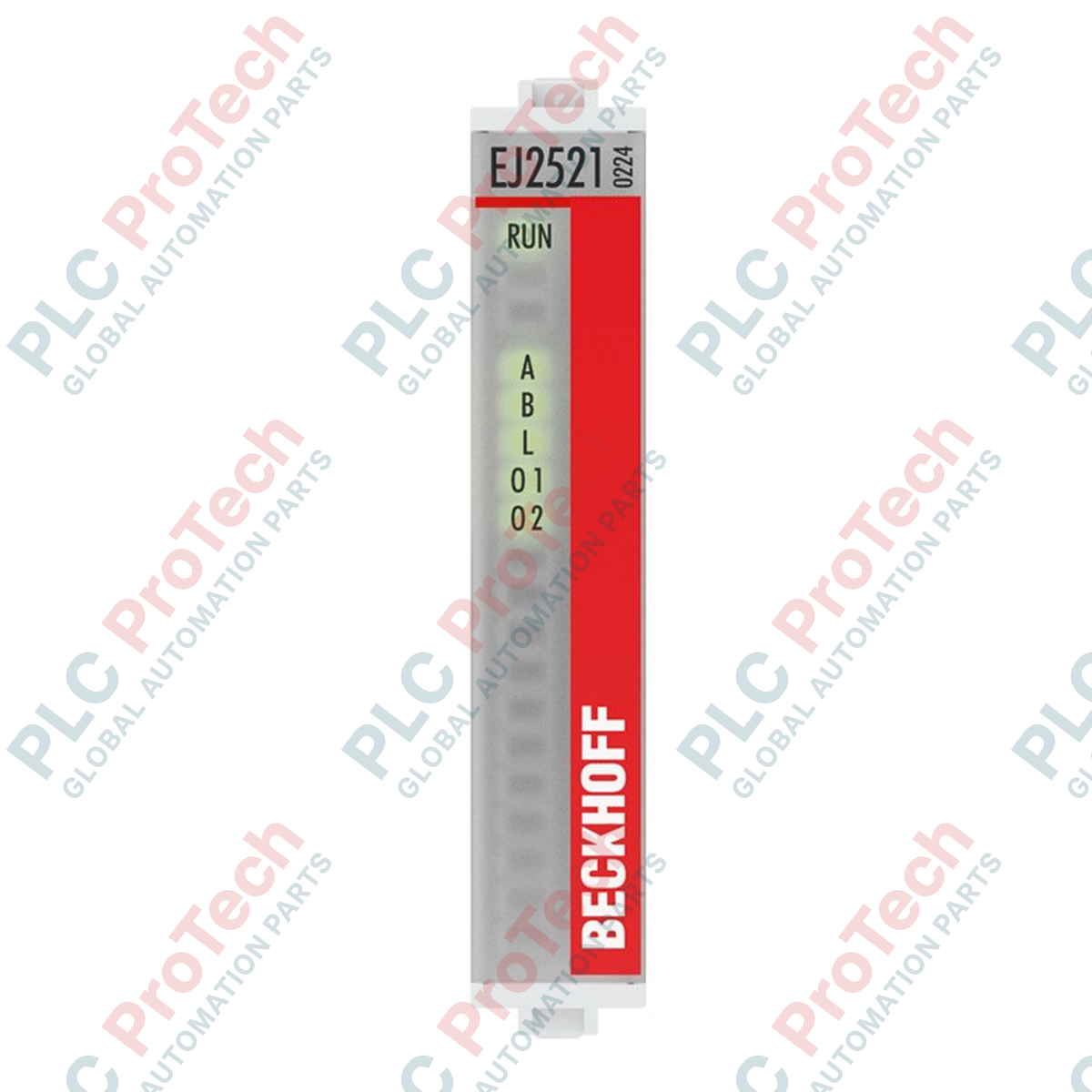

Moduł wtykowy EtherCAT BECKHOFF EJ2521-0224

Opis

BECKHOFF EJ2521-0224 to 1-kanałowy moduł wyjścia ciągu impulsów, zaprojektowany jako moduł wtykowy EtherCAT do płyt rozdzielczych sygnałów. Moduł działa jako generator częstotliwości, przekształcając wewnętrzne polecenia sterujące w impulsy o wysokiej częstotliwości do precyzyjnego sterowania ruchem osi. Zapewnia dwa kanały wyjściowe (A i B) do bezpośredniego podłączenia zewnętrznych sterowników silników krokowych, napędów o zmiennej prędkości lub innych systemów pozycjonowania sterowanych częstotliwością.

Dzięki pracy w szerokim zakresie częstotliwości bazowej BECKHOFF EJ2521-0224 obsługuje różne tryby pracy, zintegrowane funkcje rampy oraz bezpośrednie parametry sterowania drogą przejazdu. Izolacja elektryczna do 500 V chroni wewnętrzne obwody magistrali E-bus przed zakłóceniami elektrycznymi po stronie obiektowej, dzięki czemu moduł nadaje się do rozproszonych systemów sterowania wymagających wysokiej izolacji elektrycznej i kompaktowych wymiarów.

Cechy

• 1-kanałowe wyjście ciągu impulsów (wyjście częstotliwościowe) z 2 indywidualnymi wyjściami (A, B)
• Architektura modułu zasilanego z magistrali E-bus, umożliwiająca oszczędne pod względem przestrzeni układy mechaniczne
• Obsługuje zegary rozproszone (DC) zapewniające precyzyjną synchronizację wielu osi
• Wbudowane tryby funkcjonalne, w tym zintegrowane sterowanie rampą i drogą przejazdu
• Umożliwia generowanie sygnałów o wysokiej częstotliwości do 500 kHz
• Zapewnia izolację elektryczną 500 V między magistralą E-bus a potencjałem obiektowym

Zastosowania

• Bezpośredni interfejs sterowania sterownikami silników krokowych
• Generowanie sygnału odniesienia częstotliwości dla napędów o zmiennej prędkości
• Pozycjonowanie i wykonywanie mikrokroków w kompaktowych konstrukcjach maszyn
• Zastosowania wyjścia impulsowego w niestandardowych płytach rozdzielczych sygnałów serii EJ

Specyfikacje techniczne

Informacje ogólne

Sygnał i wejścia/wyjścia

Parametry elektryczne

Wydajność i synchronizacja

Parametry mechaniczne i środowiskowe

Wytyczne dotyczące instalacji

1. Przed przystąpieniem do instalacji upewnij się, że system i płytka rozdzielcza sygnałów są całkowicie wyłączone.
2. Przed zamontowaniem sprawdź styki złącza wtykowego na spodzie modułu BECKHOFF EJ2521-0224 pod kątem uszkodzeń fizycznych.
3. Wyrównaj kołki prowadzące modułu z odpowiednimi szczelinami na niestandardowej płytce rozdzielczej sygnałów.
4. Mocno dociśnij moduł, aż zostanie całkowicie osadzony na płytce, upewniając się, że mechanizm blokujący bezpiecznie się zatrzaśnie.
5. Sprawdź, czy zewnętrzne zasilanie obwodu polowego stopnia wyjściowego napięciem 5...24 V DC jest prawidłowo skonfigurowane na płytce rozdzielczej.
6. Włącz system sterowania i sprawdź stan komunikacji za pomocą środowiska oprogramowania mastera EtherCAT.

Zalecenia dotyczące wymiany

1. Przed wyjęciem modułu odłącz wszystkie źródła zasilania od płytki rozdzielczej sygnałów.
2. Przed wymianą zanotuj konfiguracje parametrów oprogramowania, identyfikatory urządzeń i konkretne wersje modułu w konfiguracji TwinCAT.
3. Ostrożnie wyjmij moduł z gniazda płytki rozdzielczej, stosując prostą siłę unoszącą w pionie, aby zapobiec wygięciu styków.
4. Zainstaluj wymienny moduł BECKHOFF EJ2521-0224, zapewniając jego precyzyjne fizyczne wyrównanie z gniazdem.
5. Prześlij oryginalny profil konfiguracji urządzenia, aby przywrócić typowe ustawienia narastania, wartości częstotliwości bazowej i parametry synchronizacji DC.

Zgodność z normami i certyfikaty

• CE
• UL
