Przegląd produktu

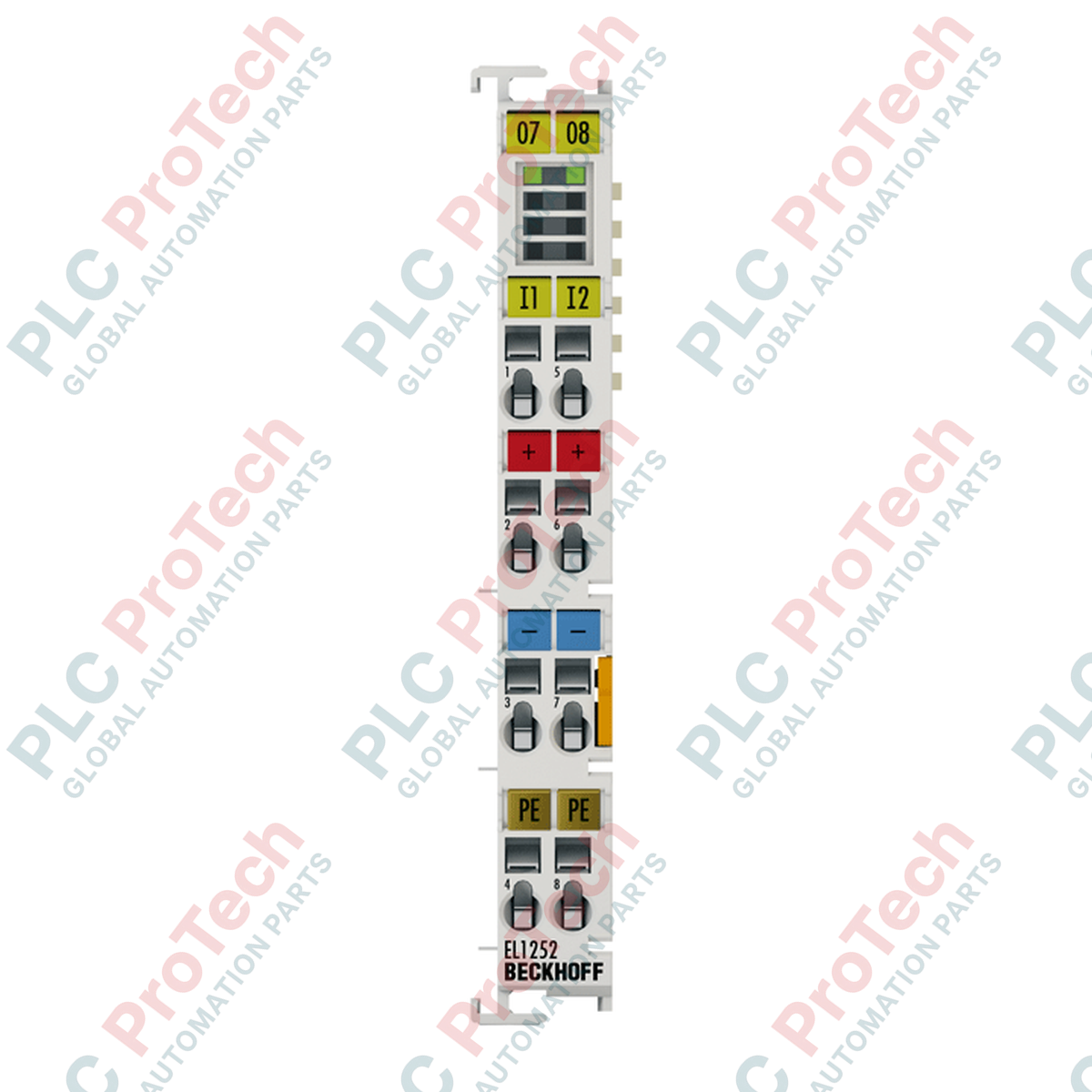

Beckhoff EL1252 to 2-kanałowy terminal wejść cyfrowych przeznaczony do zastosowań wymagających niezwykle precyzyjnego pomiaru czasu. W przeciwieństwie do standardowych terminali wejść cyfrowych, EL1252 jest wyposażony w funkcję znakowania czasem i obsługuje Distributed Clocks (DC). Rejestruje sygnały wejściowe z rozdzielczością 1 ns i zapewnia niezwykle precyzyjny znacznik czasu dla każdej zmiany stanu. Dzięki temu EL1252 jest niezbędnym komponentem zadań synchronizacyjnych, takich jak rejestrowanie zdarzeń z dużą szybkością, wyzwalanie ruchu z dokładnością poniżej mikrosekundy oraz precyzyjna analiza sekwencji w maszynach automatycznych.
Konfiguracja techniczna
EL1252 został zaprojektowany do zastosowań, w których dokładność pomiaru czasu jest najważniejszym wymaganiem wydajnościowym.
-
Precyzyjne znakowanie czasem: Każdy kanał wejściowy rejestruje zmiany stanu z rozdzielczością 1 ns, umożliwiając sterownikowi dokładne określenie, kiedy wystąpiło zdarzenie względem globalnego czasu sieci EtherCAT.
-
Niskie opóźnienie: Dzięki filtrowi wejściowemu i opóźnieniu wynoszącym < 1 µs terminal zapewnia niemal natychmiastową rejestrację sygnałów po ich nadejściu.
-
Distributed Clocks: Pełna obsługa DC umożliwia synchronizację wewnętrznej bazy czasu terminala z innymi urządzeniami EtherCAT w całej sieci maszyny z dokładnością << 1 µs.
-
Wytrzymała konstrukcja: Umieszczony w standardowym, kompaktowym bloku terminalowym o szerokości 12 mm, jest przeznaczony do montażu obok siebie na standardowych szynach DIN 35 mm, co zapewnia łatwą integrację z dowolną stacją terminalową Beckhoff.
Dane techniczne
| Cecha |
Specyfikacja |
| Model |
EL1252 |
| Kanały |
2 wejścia cyfrowe |
| Rozdzielczość czasowa |
1 ns |
| Filtr wejściowy |
< 1 µs |
| Distributed Clocks |
Tak |
| Napięcie znamionowe |
24 V DC |
| Izolacja |
500 V (E-bus / obwód obiektowy) |
| Stopień ochrony |
IP20 |
| Masa |
około 55 g |
Najczęściej zadawane pytania
Jaka jest korzyść z rozdzielczości znakowania czasem wynoszącej 1 ns?
W procesach o dużej szybkości, np. drukowaniu lub pakowaniu z dużą szybkością, standardowy cykl skanowania sterownika PLC może być zbyt wolny, aby wykryć dokładny moment zdarzenia. EL1252 rejestruje dokładną nanosekundę wystąpienia sygnału wejściowego, umożliwiając oprogramowaniu wykonywanie obliczeń lub działań na podstawie tej precyzyjnej chwili, niezależnie od czasu cyklu PLC.
Czy do korzystania z funkcji znakowania czasem potrzebny jest specjalny sterownik?
Tak. Aby wykorzystać dane o znacznikach czasu, sterownik, zwykle przemysłowy komputer PC oparty na TwinCAT, musi być skonfigurowany do przetwarzania dodatkowych danych przesyłanych przez terminal. Obraz procesu zawiera 16 bajtów danych znacznika czasu na każdy kanał wejściowy, które oprogramowanie musi odczytać i zinterpretować.
Czy mogę używać tego terminala w standardowej szafie?
Tak, EL1252 to terminal o stopniu ochrony IP20 przeznaczony do stosowania w chronionych szafach elektrycznych. Jest w pełni kompatybilny ze wszystkimi innymi terminalami EtherCAT serii EL i może być montowany bezpośrednio obok nich na tej samej szynie DIN.
Integracja inżynierska i najlepsze praktyki eksploatacyjne
-
Synchronizacja sieci: Aby funkcje zegara rozproszonego działały prawidłowo, należy upewnić się, że master EtherCAT jest skonfigurowany do synchronizacji z terminalami obsługującymi DC. Jest to standardowe ustawienie w TwinCAT, jednak należy sprawdzić, czy w System Managerze dla EL1252 włączono opcję „Distributed Clocks”.
-
Wymagania dotyczące okablowania: Należy stosować określony przewód jednodrutowy lub wielodrutowy o przekroju do 2,5 mm². Ponieważ jest to urządzenie o wysokiej precyzji, należy zadbać o to, aby przewody wejściowe były krótkie i ekranowane, jeśli przebiegają przez obszary o wysokim poziomie zakłóceń elektromagnetycznych, aby zapobiec „odbiciom” lub fałszywym znacznikom czasu.
-
Jakość sygnału: Aby utrzymać opóźnienie wejściowe < 1 µs, należy zapewnić, aby sygnał wejściowy docierał do terminala ze stromymi zboczami narastającymi i opadającymi. Należy unikać długich przewodów o dużej pojemności, które mogą zaokrąglać impuls sygnału.
-
Konserwacja: Jeśli urządzenie z certyfikatem ATEX jest zainstalowane w atmosferze wybuchowej (strefa 2), należy upewnić się, że terminal znajduje się w obudowie zapewniającej co najmniej stopień ochrony IP54, zgodnie z wymaganiami dotyczącymi urządzeń Ex nA.
