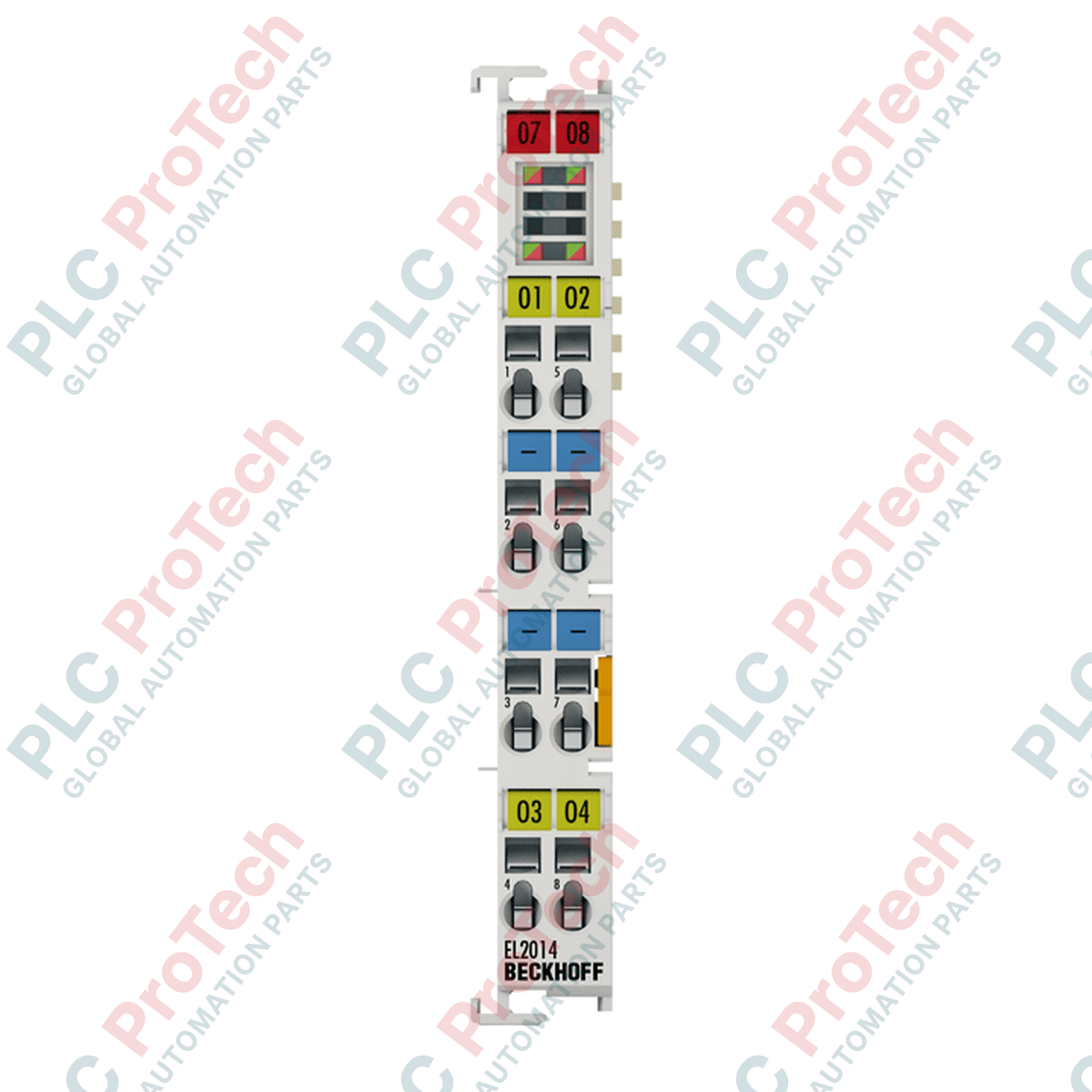

BECKHOFF EL2014 – terminal EtherCAT

SKU EL2014

W magazynie
  • 12-month warranty
  • Free returns within 30 days
  • Manufacturer: BECKHOFF
  • Product No.: EL2014
  • Origin Niemcy
  • Product Type: Terminale EtherCAT
  • Payment: T/T, Western Union
  • Weight: 0.07 kg
  • Dimensions: 12 mm x 100 mm x 68 mm
  • Shipping port: Xiamen
  • Warranty: 12 months

Tags

Digital Output Terminals EtherCAT Terminals
Ilość
Call sales Contact

Product Description

Opis

BECKHOFF EL2014 to 4-kanałowy terminal wyjść cyfrowych przeznaczony do systemu wejść/wyjść EtherCAT. Generuje binarne sygnały sterujące 24 V DC dla elementów wykonawczych obiektu, z maksymalnym prądem wyjściowym 0,5 A na kanał. Dzięki zintegrowanemu elektronicznemu systemowi diagnostycznemu terminal zapewnia wysoką dostępność systemu, stale monitorując parametry pracy i stan urządzenia.

Dzięki 2-przewodowej technologii połączeń BECKHOFF EL2014 umożliwia bezpośrednie podłączanie elementów wykonawczych bez konieczności stosowania dodatkowej zewnętrznej dystrybucji potencjału. Elementy wykonawcze, takie jak zawory elektromagnetyczne, styczniki i lampki sygnalizacyjne, można podłączać bezpośrednio, optymalizując przestrzeń w szafie sterowniczej i upraszczając ogólną architekturę systemu.

Cechy

  • Cztery cyfrowe kanały wyjściowe dla elementów wykonawczych obiektu zasilanych napięciem 24 V DC
  • 2-przewodowa technologia połączeń umożliwiająca bezpośrednie podłączenie elementów wykonawczych
  • Wyjścia odporne na zwarcia z zabezpieczeniem przed odwrotną polaryzacją
  • Kompleksowa diagnostyka poszczególnych kanałów, obejmująca przegrzanie, PowerFail i zwarcie
  • Komunikaty diagnostyczne zintegrowane bezpośrednio z danymi procesowymi (20-bitowy obraz diagnostyczny)
  • Lokalne diody LED stanu i diagnostyki umożliwiające szybką kontrolę fizyczną
  • Separacja galwaniczna 500 V między wewnętrzną magistralą E-bus a potencjałem obiektowym

Zastosowania

  • Sterowanie obciążeniami rezystancyjnymi, indukcyjnymi i lampowymi w zautomatyzowanych maszynach
  • Sterowanie zaworami elektromagnetycznymi i stycznikami ze zintegrowanym monitorowaniem usterek
  • Rozproszone systemy sterowania przemysłowego wymagające lokalnej diagnostyki
  • Zastosowania w strefach zagrożonych wymagających certyfikowanego urządzenia współpracującego z obwodem iskrobezpiecznym

Specyfikacje techniczne

Informacje ogólne

Parametr Specyfikacja
Producent BECKHOFF
Model EL2014
Typ produktu Terminal EtherCAT (wyjście cyfrowe)
Liczba wyjść 4
Technologia połączeń 2-przewodowa

Dane elektryczne

Parametr Specyfikacja
Napięcie znamionowe 24 V DC (-15% / +20%)
Typ obciążenia Obciążenie rezystancyjne, indukcyjne, lampowe
Maks. prąd wyjściowy 0,5 A (odporny na zwarcie) na kanał
Prąd zwarciowy typ. < 1 A
Zabezpieczenie przed odwrotną polaryzacją Tak
Energia wyłączania < 150 mJ/kanał
Pobór prądu (magistrala E-bus) typ. 60 mA
Pobór prądu (styki zasilające) typ. 15 mA + obciążenie
Obciążalność styków zasilających Imax: 10 A
Separacja galwaniczna 500 V (magistrala E-bus / potencjał obiektowy)

Wydajność i diagnostyka

Parametr Specyfikacja
Czasy przełączania typ. TON: 50 us, typ. TOFF: 100 us
Szerokość bitowa obrazu procesu Wyjście 4-bitowe, diagnostyka 20-bitowa
Parametry diagnostyczne Przekroczenie temperatury, PowerFail, zwarcie (na kanał)
Wskazania diagnostyczne Dane procesowe i lokalne diody LED diagnostyki
Konfiguracja Za pośrednictwem TwinCAT System Manager

Parametry mechaniczne i środowiskowe

Parametr Specyfikacja
Wymiary (szer. x wys. x gł.) 12 mm x 100 mm x 68 mm
Masa ok. 70 g
Okablowanie wtykowe Tak (kompatybilne z terminalami ESxxxx)
Typ montażu Szyna DIN 35 mm (EN 60715) z blokadą
Montaż obok siebie Połączenie z podwójnym gniazdem i kluczem
Typy przewodów Przewód jednożyłowy, linka lub przewód z tulejką
Przekrój przewodu (drut) 0.08...2.5 mm² (AWG 28...14)
Przekrój przewodu (linka) 0.25...2.5 mm² (AWG 28...14)
Przekrój przewodu (z tulejką) 0.14...1.5 mm² (AWG 26...16)
Długość odizolowania 8...9 mm
Temperatura pracy 0 do +55 degC
Temperatura przechowywania -25 do +85 degC
Wilgotność względna 95%, bez kondensacji
Odporność na wibracje / udary Zgodność z EN 60068-2-6 / EN 60068-2-27
Odporność na zakłócenia elektromagnetyczne / emisja Zgodność z EN 61000-6-2 / EN 61000-6-4
Stopień ochrony IP20

Zgodność i certyfikaty

Parametr Specyfikacja
Dopuszczenia / oznaczenia CE, ATEX, IECEx, cFMus
Certyfikacja ATEX II 3 G Ex nA IIC T4 Gc
Certyfikacja IECEx Ex nA IIC T4 Gc, Ex tc IIIC T135 degC Dc
Certyfikacja cFMus Klasa I, dział 2, grupy A, B, C, D; klasa I, strefa 2, AEx ec IIC T4 Gc

Wytyczne dotyczące instalacji

  1. Przed rozpoczęciem instalacji, okablowania lub demontażu upewnij się, że wszystkie źródła zasilania elektrycznego są całkowicie odłączone i zabezpieczone przed ponownym załączeniem.
  2. Zamontuj terminal na standardowej szynie DIN 35 mm zgodnej z EN 60715, upewniając się, że mechanizm blokujący został prawidłowo zatrzaśnięty.
  3. Wyrównaj i połącz sąsiednie terminale bokami, korzystając z systemu podwójnych gniazd i kluczy, aby zapewnić ciągłość magistrali E-bus i styków zasilania.
  4. Odizoluj przewody po stronie obiektu na zalecaną długość od 8 do 9 mm. Użyj standardowego wkrętaka do uruchomienia zacisku sprężynowego i wprowadzenia żył przewodu.
  5. Sprawdź, czy wszystkie połączenia obiektowe są mocno dokręcone, zapewniając prawidłowe przypisanie wyjść 2-przewodowych przed podaniem napięcia na styki zasilania po stronie obiektu.
  6. Zainicjalizuj i skonfiguruj terminal w TwinCAT System Manager, aby zmapować zmienne procesowe diagnostyki i wyjść.
Shipping &amp; Returns

Global Express Shipping

  • Standard Delivery: 4–6 business days via DHL, FedEx, and UPS.
  • Express Dispatch: Same-day dispatch for in-stock orders placed before 2:00 PM (GMT+8).
  • Worldwide Coverage: Serving over 150 countries.

Returns & Warranty

  • 30-Day Guarantee: Returns accepted for in-stock products in original, factory-sealed packaging.
  • 12-Month Warranty: Every industrial component is backed by our technical warranty.
FAQ
What is the primary function of the BECKHOFF EL2014 terminal?
The BECKHOFF EL2014 is a 4-channel digital output terminal designed to control 24 V DC actuators such as solenoid valves, contactors, and indicator lamps, with a maximum current rating of 0.5 A per channel.
What diagnostics are supported by the BECKHOFF EL2014?
The BECKHOFF EL2014 provides comprehensive, channel-specific diagnostics for short circuit, overtemperature, and PowerFail conditions, reporting status both via local LEDs and directly through the 20-bit process image.
What wiring connection technology does the BECKHOFF EL2014 use?
The BECKHOFF EL2014 utilizes 2-wire connection technology, allowing actuators to be connected directly to the terminal's spring-actuated terminal points without additional distribution blocks.
Is the BECKHOFF EL2014 certified for use in hazardous areas?
Yes, the BECKHOFF EL2014 holds multiple hazardous area approvals, including ATEX (II 3 G Ex nA IIC T4 Gc), IECEx, and cFMus (Class I, Division 2).
Can the BECKHOFF EL2014 handle inductive loads?
Yes, the BECKHOFF EL2014 is rated to switch ohmic, inductive, and lamp loads, and features an integrated breaking energy tolerance of less than 150 mJ per channel.
