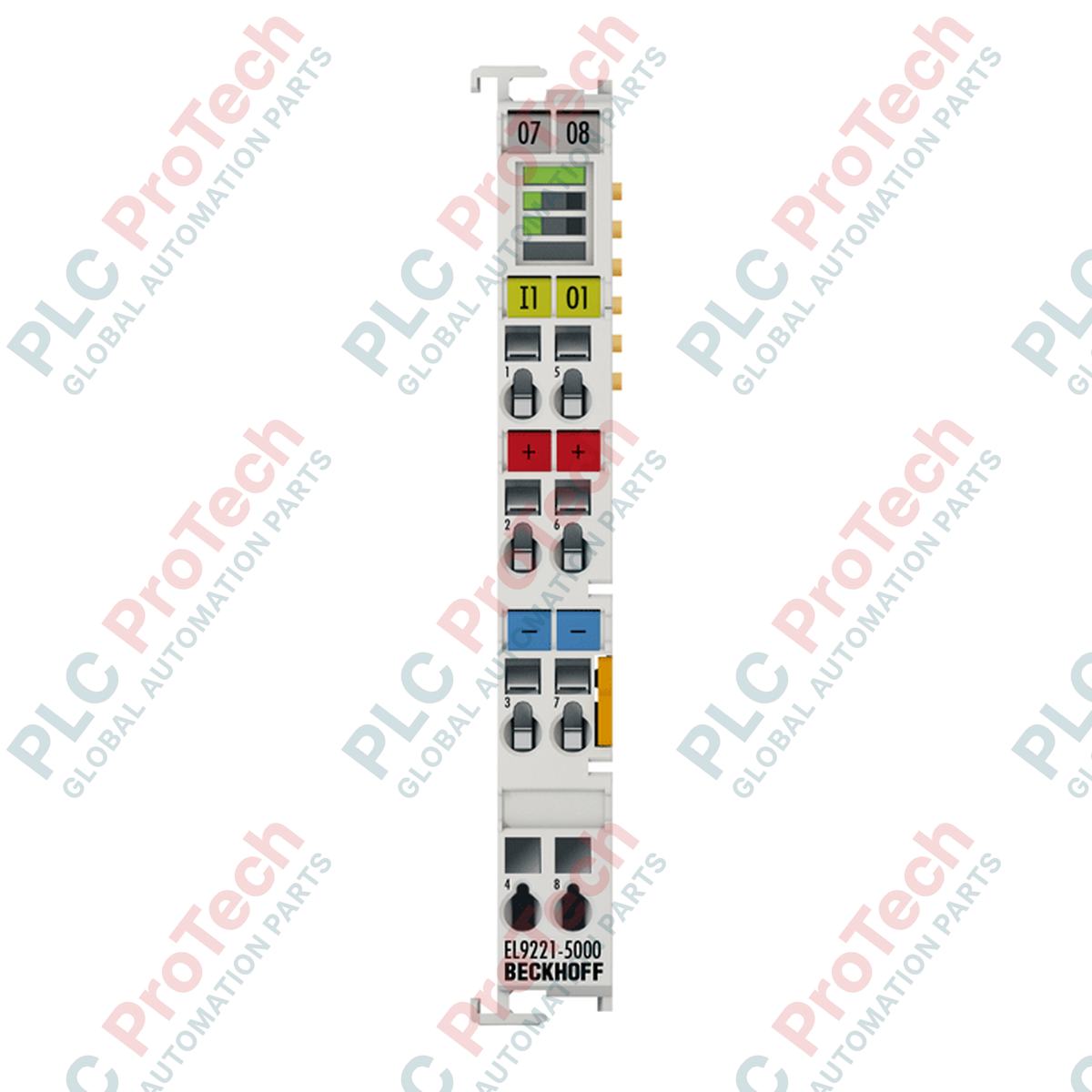

Przeznaczony do selektywnej ochrony nadprądowej w obwodach sterowania 24 V DC terminal EtherCAT Beckhoff EL9221-5000 zapewnia aktywne elektroniczne monitorowanie i wyłączanie pojedynczego kanału elektrycznego. Ten kompaktowy moduł o szerokości 12 mm bezproblemowo integruje się ze standardowym segmentem terminali EtherCAT, oferując regulowany prąd znamionowy od 1 do 10 A w celu ochrony wrażliwych urządzeń obiektowych przed zwarciami i przeciążeniami.
| Parametr | Wartość specyfikacji |
|---|---|
| Producent | Beckhoff Automation |
| Numer modelu | EL9221-5000 |
| Napięcie nominalne | 24 V DC |
| Liczba kanałów | 1 wejście, 1 wyjście |
| Zakres prądu znamionowego | Regulowany w zakresie od 1 do 10 A (co 1 A) |
| Pobór prądu E-Bus | Zwykle 80 mA |
| Izolacja galwaniczna | 500 V (napięcie E-bus/sygnałowe) |
| Wyłączenie zasilania przy przepięciu | Większe lub równe 32 V DC |
| Zintegrowany bezpiecznik rezerwowy | 15 A (szybki) |
| Temperatura pracy | 0 do 55 stopni Celsjusza |
| Temperatura przechowywania | -25 do 85 stopni Celsjusza |
| Stopień ochrony | IP20 |
| Wymiary (W x H x D) | 12 mm x 100 mm x 68 mm |
| Materiał obudowy | Poliwęglan |
| Dopuszczenia | CE, cULus, cURus |
| Masa netto | 55 g |
| Masa wysyłkowa (obliczona) | 0.15 kg |
| Typ połączenia | Przekrój przewodu | Zakres AWG |
|---|---|---|
| Solid Wire (e) | Przewód linkowy (st) | AWG 28–14 |
| Przewód jednodrutowy (e) | Przewód linkowy (st) | AWG 28–14 |
| Przewód elastyczny z tulejką (f) | 0,14–1,5 mm² | AWG 26–16 |
| Długość odizolowania | 8–9 mm | |
EL9221-5000 jest wyposażony w zintegrowany interfejs przycisku LED do lokalnej konfiguracji ręcznej i wizualizacji stanu, co odróżnia go od standardowych zacisków nadprądowych o stałej wartości. Podczas integrowania tego modułu z istniejącymi konfiguracjami menedżera systemu TwinCAT upewnij się, że załadowano prawidłowy plik opisu urządzenia XML (ESI), aby uzyskać pełny dostęp do rejestrów diagnostycznych i parametrów limitu prądu.
W przypadku montażu kilku zacisków EL9221-5000 obok siebie przy wysokich ciągłych obciążeniach prądowych (zbliżonych do 10 A na moduł) należy monitorować gromadzenie się ciepła wewnątrz obudowy. Zapewnij odpowiednią wentylację szafy. Należy pamiętać, że próg ostrzegawczy wyprzedzający przy obciążeniu 90% jest bardzo czuły; przejściowe prądy rozruchowe obciążeń indukcyjnych należy odwzorować, aby zapobiec niepożądanym flagom ostrzegawczym w pętli sterowania PLC.
Podczas podłączania przewodów zawsze używaj standardowego śrubokręta płaskiego do uruchamiania mechanizmu zacisku sprężynowego. Upewnij się, że budżet prądowy magistrali E-bus sprzęgacza EtherCAT znajdującego się po stronie nadrzędnej (np. EK1100) nie zostanie przekroczony, ponieważ EL9221-5000 pobiera nominalnie 80 mA z wewnętrznej magistrali komunikacyjnej.
KRYTYCZNE OSTRZEŻENIE
Przed montażem, demontażem lub podłączaniem modułu odłącz wszystkie źródła zasilania. Nieodizolowanie zasilania systemowego 24 V DC i zasilania magistrali E-bus może doprowadzić do trwałego uszkodzenia styków zacisku, sąsiednich modułów lub interfejsu sprzęgacza EtherCAT.
Zamontuj zacisk na standardowej szynie DIN 35 mm zgodnej z EN 60715, upewniając się, że mechanizm blokujący prawidłowo się zatrzasnął.
Przesuń zacisk wzdłuż szyny, aby połączyć go z sąsiednim zaciskiem EtherCAT, upewniając się, że podwójne gniazdo i połączenie kluczujące są całkowicie osadzone.
Zdejmij izolację z przewodów przyłączeniowych na określonej długości 8–9 mm. Włóż żyłę do zacisku sprężynowego, używając śrubokręta do jego otwarcia.
Podaj zasilanie 24 V DC i skonfiguruj żądany limit prądu (od 1 do 10 A) za pomocą lokalnego przycisku LED lub interfejsu oprogramowania TwinCAT.
