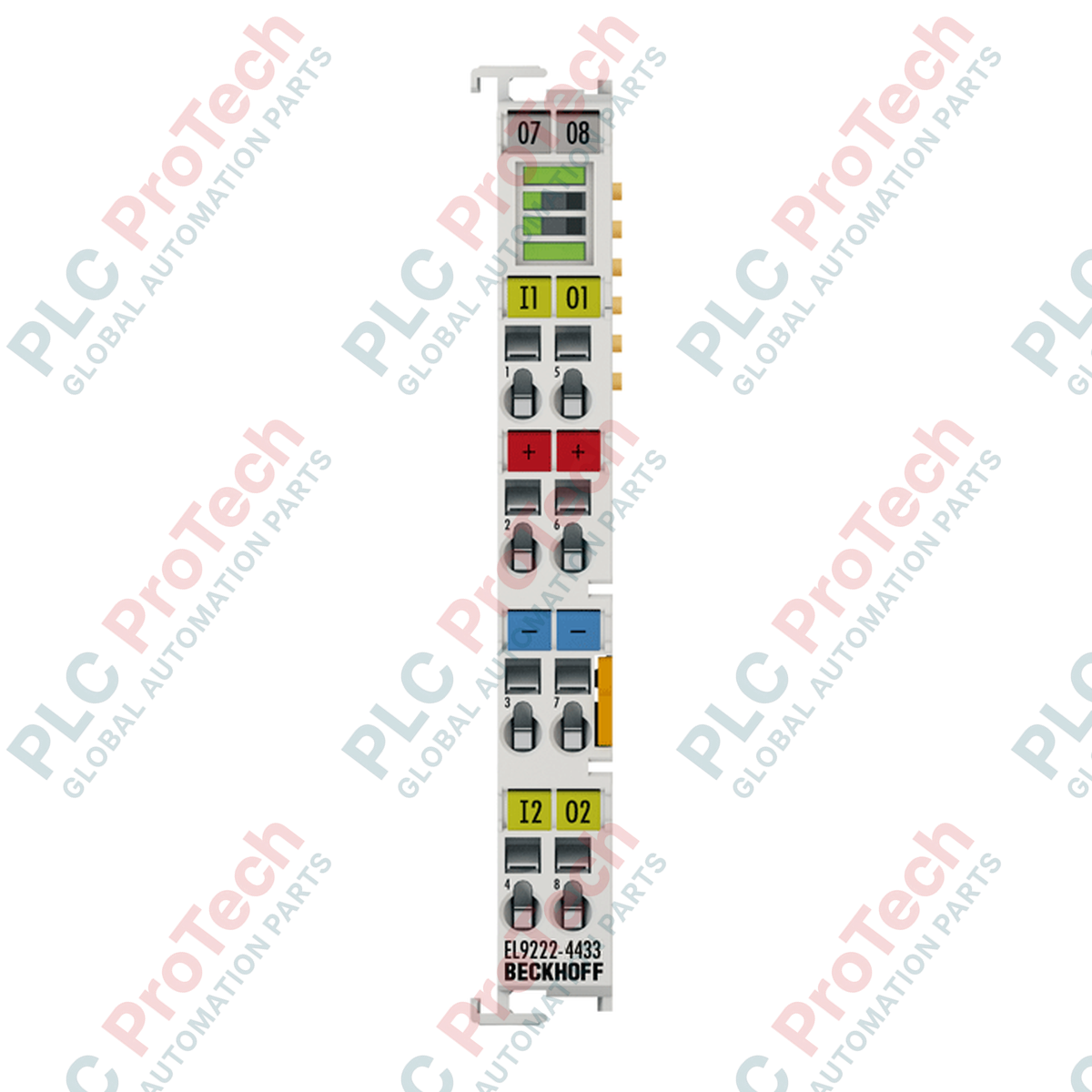

Beckhoff EL9222-4433 Terminal EtherCAT, 2-kanałowy moduł ochrony nadprądowej

SKU EL9222-4433

W magazynie

12-month warranty
Free returns within 30 days

Manufacturer: BECKHOFF
Product No.: EL9222-4433
Country of origin:Niemcy
Product Type: Zaciski ochrony nadprądowej
Payment: T/T, Western Union
Weight: 2000g
Dimensions: 12 mm x 100 mm x 68 mm
Shipping port: Xiamen
Warranty: 12 months

Opis

Zaprojektowany do ochrony krytycznych obwodów sterowania 24 V DC w przemysłowych sieciach EtherCAT, Beckhoff EL9222-4433 zapewnia precyzyjną elektroniczną ochronę nadprądową dwóch kanałów o obciążalności 3 A każdy. Moduł działa bezpośrednio w standardowym segmencie terminali EtherCAT i dynamicznie monitoruje prądy obciążenia, zapewniając szybkie elektroniczne wyłączenie w przypadku przeciążenia lub zwarcia, a tym samym ograniczając przestoje systemu. Wyposażono go w zintegrowane diody LED stanu oraz fizyczne przyciski na obudowie, umożliwiające natychmiastową diagnostykę na poziomie kanału i ręczny reset, a także przekazywanie pełnych danych diagnostycznych do sterownika przez interfejs E-bus.

Funkcje

Monitorowanie dwóch kanałów: Dwie niezależne ścieżki dystrybucji 24 V DC ograniczają maksymalny prąd do 3 A na kanał.
Redundancja sprzętowa: Zintegrowane bezpieczniki zapasowe 4 A zwłoczne zapewniają sprzętową ochronę rezerwową.
Telemetria E-bus: Bezproblemowa konfiguracja, monitorowanie prądu i raportowanie diagnostyczne bezpośrednio przez TwinCAT.
Lokalna interakcja: Dedykowane przyciski LED na powierzchni czołowej terminala umożliwiają bezpośredni ręczny reset i natychmiastowe fizyczne wskazanie stanu.
Duża gęstość upakowania: Kompaktowa modułowa obudowa o szerokości 12 mm minimalizuje zajmowaną przestrzeń na szynie DIN w szafach sterowniczych.

Zastosowania

Dystrybucja zasilania czujników/elementów wykonawczych: Bezpieczne prowadzenie zasilania z ograniczeniem prądu do zdecentralizowanych czujników polowych i terminali zaworowych.
Ochrona podobwodu szafy sterowniczej: Izolacja krytycznych układów niskonapięciowych zapobiegająca całkowitemu spadkowi napięcia w systemie podczas pojedynczych usterek w obwodzie polowym.
Ochrona segmentu EtherCAT: Ochrona styków pomocniczego zasilania za modułem w węzłach I/O.

Dane techniczne

Parametr	Specyfikacja
Producent	Beckhoff
Numer modelu / numer artykułu	EL9222-4433
Znamionowe napięcie robocze	24 V DC
Liczba kanałów	2
Prąd znamionowy	3 A na kanał
Maks. prąd zasilania wejściowego	10 A
Pobór prądu (E-bus)	typowo 80 mA
Izolacja elektryczna	500 V (napięcie E-bus względem napięcia sygnałowego)
Zapasowy element bezpieczeństwa	4 A zwłoczny (T) / 4 A zwłoczny (T)
Odcięcie przeciwprzepięciowe	>= 32 V DC
Podtrzymanie po zadziałaniu	>= 10 s
Próg ostrzeżenia o zbliżeniu się do obciążenia granicznego	90 procent znamionowego obciążenia kanału
Temperatura pracy	0 do 55 degC
Temperatura przechowywania	-25 do 85 degC
Stopień ochrony obudowy	IP20
Materiał obudowy	Poliwęglan
Wymiary fizyczne (W x H x D)	12 mm x 100 mm x 68 mm
Masa netto	55 g
Masa wysyłkowa (obliczona)	2.0 kg
Certyfikaty i dopuszczenia	CE, cULus, cURus

Przewodnik po złączach i zaciskach interfejsu &

Zacisk przyłączeniowy	Specyfikacje okablowania i mapowanie sygnałów
Zakres przewodów jednodrutowych	0,08 do 2,5 mm² (AWG 28 do 14) poprzez uruchamianie zacisku sprężynowego wkrętakiem
Zakres przewodów wielodrutowych	0,08 do 2,5 mm² (AWG 28 do 14)
Przewód z tulejką (f)	0,14 do 1,5 mm² (AWG 26 do 16)
Głębokość odizolowania	8 do 9 mm
Obciążalność styków zasilania	Imax: 10 A (Wyjście 1 wykorzystuje wewnętrzną ścieżkę styków zasilania)

Wnioski z praktyki inżynierskiej

Modele alternatywne i kompatybilność

EL9222-4433 jest zoptymalizowany pod kątem stałych limitów prądu 3 A na kanał. W przypadku konfiguracji ze zmiennym prądem należy zastosować regulowane zaciski EtherCAT, takie jak EL9224. Podczas włączania tego modułu do istniejącego stosu I/O upewnij się, że pliki TwinCAT EtherCAT XML Device Description (ESI) są zaktualizowane i odpowiadają konkretnej wersji oprogramowania sprzętowego. W przypadku wymiany starszego modelu EL9222-0000 sprawdź, czy budżet prądu E-bus może obsłużyć obciążenie 80 mA modelu EL9222-4433.

Problemy aplikacyjne i uwagi inżynierskie

Bezwzględna maksymalna obciążalność szyny styków zasilania wynosi 10 A. Należy obliczyć stałe obciążenia o dużej wartości w wielu modułach podrzędnych, aby zapobiec przeciążeniu styków zasilania. Jeśli całkowity prąd segmentu przekracza 10 A, należy bezpośrednio przed nim wstawić zacisk zasilający EL9100 lub EL9110, aby podzielić styki zasilania i zapobiec miejscowemu przegrzewaniu zacisku.

Wskazówki dotyczące uruchamiania i okablowania

Aby uniknąć usterek przerywanych, ściśle przestrzegaj długości odizolowania wynoszącej 8 do 9 mm. Zbyt krótkie odizolowanie powoduje niepewne zaciśnięcie mechanicznego zacisku sprężynowego, natomiast zbyt długie grozi odsłonięciem nieizolowanego przewodu przy sąsiednich, blisko rozmieszczonych zaciskach. Podczas uruchamiania z poziomu TwinCAT pamiętaj o zmapowaniu obiektów CoE (CanOverEtherCAT), aby odczytywać historyczne dane zadziałań zabezpieczenia i zdalnie kasować stany błędów.

Wytyczne dotyczące instalacji

KRYTYCZNE OSTRZEŻENIE:

Odłącz zasilanie całego segmentu i odizoluj wszystkie źródła zasilania 24 V DC przed instalacją lub demontażem zacisku zabezpieczenia nadprądowego. Nieprzestrzeganie tego zalecenia może uszkodzić styki połączenia E-bus, zakłócić komunikację sieciową lub doprowadzić do przypadkowego powstania łuku elektrycznego między sąsiednimi stykami.

1

Wyrównaj zacisk EL9222-4433 z szyną DIN 35 mm (zgodną z EN 60715), obok istniejącego segmentu EtherCAT. Upewnij się, że prowadnice gniazda i klucza są prawidłowo ustawione.

2

Mocno dociśnij zacisk do szyny DIN, aż usłyszysz zatrzaśnięcie zatrzasku blokującego, zabezpieczając połączenia E-bus.

3

Za pomocą standardowego wkrętaka do zacisków uruchom zaciski sprężynowe, aby wprowadzić przewody odizolowane na długości 8-9 mm. Ponownie sprawdź, czy przekrój przewodu jest zgodny z zakresem AWG 28-14 (jedno- lub wielodrutowy) albo AWG 26-16 (z tulejką).

4

Podłącz zasilanie sterujące 24 V DC, uruchom system TwinCAT i sprawdź, czy przednie diody LED stanu świecą na zielono, wskazując prawidłowe warunki pracy kanałów.

FAQ

Jaka jest główna funkcja przycisków LED na tym module?

Zintegrowane przyciski LED pełnią podwójną funkcję: fizycznie wskazują stan kanału (przeciążenie, zadziałanie zabezpieczenia lub stan normalny) oraz umożliwiają bezpośrednie lokalne ręczne resetowanie kanału podczas diagnostyki lub konserwacji.

Czy ten moduł wymaga oddzielnego zacisku zasilania?

Moduł wykorzystuje standardowe styki zasilania 24 V DC. Jeśli łączny prąd styków zasilania segmentu EtherCAT przekracza 10 A, należy zintegrować moduł zasilania upstream, taki jak EL9100, aby odizolować i zabezpieczyć magistralę.

Czy mogę skonfigurować niestandardowe prądy zadziałania zabezpieczenia dla kanałów?

Nie, model EL9222-4433 ma wstępnie ustawione, zdefiniowane sprzętowo charakterystyki zadziałania zabezpieczenia, skonfigurowane dla maksymalnie 3 A na kanał. W przypadku konfiguracji z regulacją należy rozważyć programowalne alternatywy, takie jak EL9224.

Jaki jest wymagany czas oczekiwania po zadziałaniu zabezpieczenia nadprądowego przed resetowaniem?

Aby zapobiec natychmiastowemu obciążeniu termicznemu, wbudowana blokada chłodzenia termicznego wymaga odczekania co najmniej 10 sekund od wyłączenia kanału, zanim będzie można wyzwolić reset.
