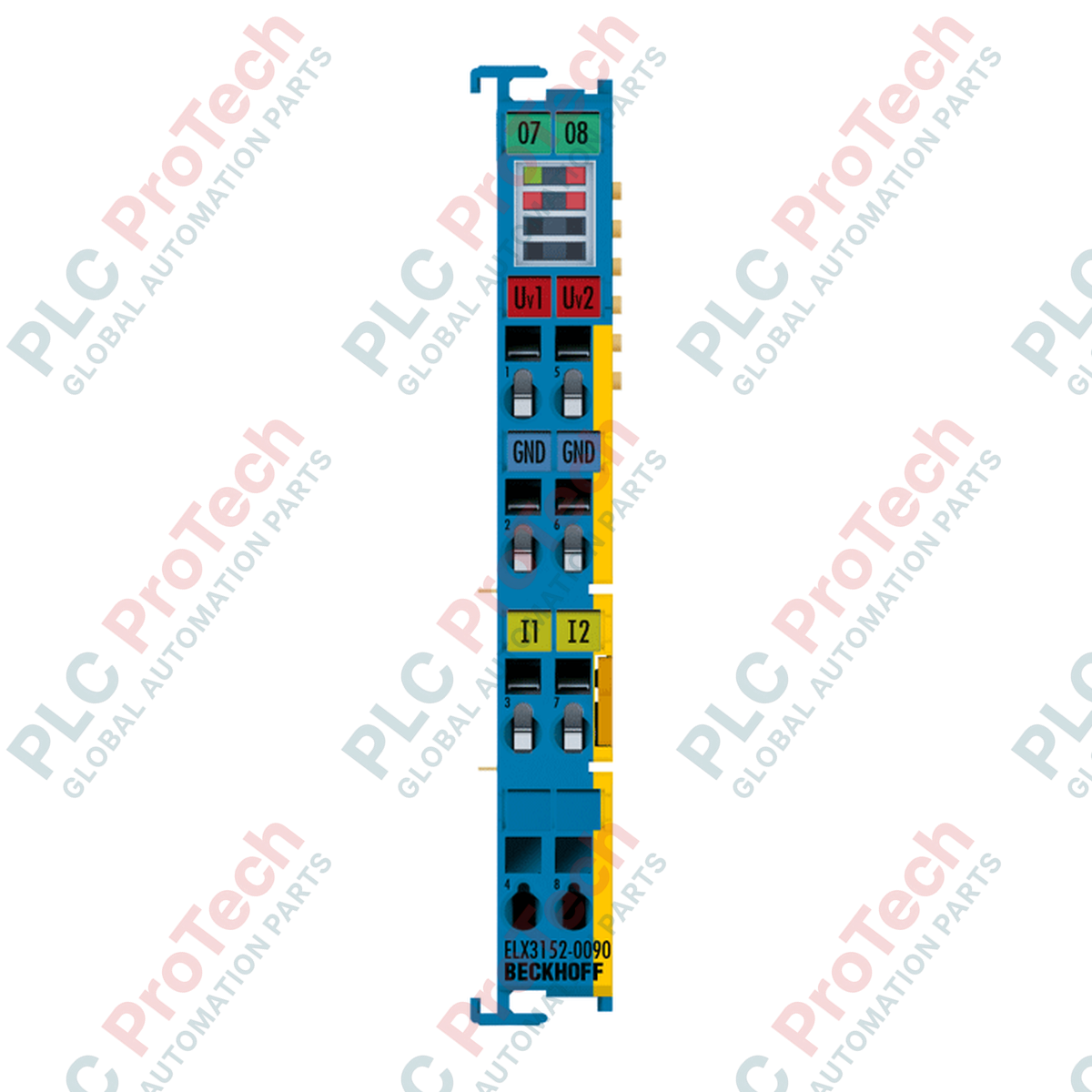

BECKHOFF ELX3152-0090, zacisk EtherCAT

Q: Jaka jest podstawowa funkcja modułu Beckhoff ELX3152-0090?

Beckhoff ELX3152-0090 to 2-kanałowy analogowy terminal wejściowy EtherCAT, który umożliwia bezpośredni pomiar pętli prądowych 0/4-20 mA z iskrobezpiecznych czujników (Ex i) znajdujących się w strefach zagrożonych wybuchem Zone 0/20 i Zone 1/21.

Q: Czym jest technologia TwinSAFE SC i jak jest wykorzystywana w tym module?

Technologia TwinSAFE SC (Single Channel) umożliwia udostępnianie analogowych wartości procesowych ze standardowych terminali, takich jak ELX3152-0090, w sieciach związanych z bezpieczeństwem (TwinSAFE) na potrzeby pomocniczych funkcji bezpieczeństwa, bez konieczności stosowania dedykowanego, certyfikowanego sprzętu przeznaczonego wyłącznie do zastosowań związanych z bezpieczeństwem.

Q: Jakie zasilanie jest wymagane dla terminala ELX3152-0090?

Terminal wymaga zasilania 24 V DC dostarczanego przez styki zasilające z terminala zasilającego ELX9560. Zapewnia to zgodność z przepisami dotyczącymi barier iskrobezpiecznych oraz odpowiednią izolację sygnału.

SKU ELX3152-0090

W magazynie

12-month warranty
Free returns within 30 days

Manufacturer: BECKHOFF
Product No.: ELX3152-0090
Country of origin:Niemcy
Product Type: Terminale EtherCAT
Payment: T/T, Western Union
Weight: 60g
Dimensions: 12 mm x 100 mm x 68 mm
Shipping port: Xiamen
Warranty: 12 months

Opis

Urządzenie ELX3152-0090, przeznaczone do wykonywania precyzyjnych pomiarów analogowych w strefach zagrożonych wybuchem, jest iskrobezpiecznym terminalem wejść analogowych zaprojektowanym do bezpośredniej integracji urządzeń obiektowych ze stref zagrożenia wybuchem 0/20. Ten 2-kanałowy interfejs niesymetryczny przetwarza standardowe sygnały prądowe od 0/4 do 20 mA z rozdzielczością 16 bitów. Dzięki zintegrowanej technologii TwinSAFE SC (Single Channel) terminal umożliwia analizowanie sygnałów wspomagających bezpieczeństwo i wykorzystywanie ich w standardowych systemach sterowania przemysłowego, zwiększając możliwości diagnostyczne i bezpieczeństwo procesu w złożonych architekturach sterowania.

Funkcje

Bezpośrednie podłączanie iskrobezpiecznych urządzeń obiektowych ze stref 0/20 i 1/21.
Dwa niezależne niesymetryczne kanały wejść analogowych obsługujące sygnały od 0 do 20 mA oraz od 4 do 20 mA.
Możliwość korzystania z TwinSAFE SC do integracji funkcji monitorowania wspomagających bezpieczeństwo.
Wysokorozdzielcza reprezentacja 16-bitowa zapewniająca bardzo dokładne monitorowanie aparatury obiektowej.
Obsługa zegarów rozproszonych (DC) zapewniająca wysoce zsynchronizowane i precyzyjne pozyskiwanie danych procesowych EtherCAT.
Zaawansowane opcje przetwarzania wewnętrznego, w tym aktywowane filtry cyfrowe FIR/IIR.
Zgodność diagnostyczna ze specyfikacjami progów czujników NAMUR NE43.

Zastosowania

Zakłady wydobycia, przetwarzania i rafinacji ropy naftowej i gazu.
Zakłady przetwórstwa chemicznego i petrochemicznego wymagające zabezpieczenia iskrobezpiecznego (Ex i).
Zakłady oczyszczania ścieków przemysłowych z atmosferą wybuchową zawierającą gazy.
Linie przetwarzania farmaceutycznego obsługujące substancje lotne.

Specyfikacja techniczna

Producent	BECKHOFF
Numer części / model	ELX3152-0090
Typ produktu	Terminal EtherCAT (Ex i, TwinSAFE SC)
Liczba wejść	2 (niesymetryczne)
Zakres prądu sygnału	0/4...20 mA
Technologia połączeń	2- or 3-wire (default: 3-wire)
2- lub 3-przewodowe (domyślnie: 3-przewodowe)	16 bitów (łącznie z bitem znaku)
Błąd pomiaru	< +/-0,3% (względem wartości pełnej skali)
Wewnętrzna rezystancja pomiarowa	typ. 100 omów
Częstotliwość graniczna filtra wejściowego	5 kHz
Czas konwersji	typ. 1 ms
Napięcie zasilania elektroniki	24 V DC (przez styki zasilające, zasilane przez ELX9560)
Pobór prądu (styki zasilające)	typ. 10 mA + obciążenie
Pobór prądu (E-bus)	typ. 85 mA
Zegary rozproszone (DC)	Tak
Temperatura pracy	-25 do +60°C
Temperatura przechowywania	-40 do +85°C
Wilgotność względna	95%, bez kondensacji
Masa	ok. 60 g
Wymiary (W x H x D)	12 mm x 100 mm x 68 mm
Materiał obudowy	Poliwęglan

Połączenia i interfejsy

Właściwość połączenia	Specyfikacja / rozmiar przewodu
Typ okablowania	Przewód jednodrutowy, wielodrutowy lub przewód z tulejką (uruchamiany sprężynowo)
Przewód jednodrutowy (s)	0,08 do 2,5 mm² (AWG 28...14)
Przewód wielodrutowy (st)	0,08 do 2,5 mm² (AWG 28...14)
Przewód elastyczny z tulejką (f)	0,14 do 1,5 mm² (AWG 26...16)
Długość odizolowania	8 do 9 mm
Styki zasilające	2 styki ostrzowe/sprężynowe

Wytyczne dotyczące instalacji

Należy bezpiecznie zamontować moduł na standardowej szynie DIN 35 mm zgodnej z normą EN 60715, korzystając z mechanizmu blokującego.
Należy upewnić się, że sąsiednie moduły zaciskowe są zablokowane za pomocą zintegrowanych połączeń z podwójnym gniazdem i obudową klucza.
Moduł zaciskowy należy zasilać wyłącznie za pośrednictwem certyfikowanego modułu zasilającego ELX9560, aby spełnić wszystkie wymagania dotyczące iskrobezpiecznej izolacji elektrycznej.
Należy zapewnić odpowiednie odstępy i wentylację w obrębie zespołu zacisków, zgodnie z przepisami dotyczącymi klasy strefy zagrożonej.

Zgodność i certyfikaty

CE, UL
ATEX: II 3(1)G Ex ec [ia Ga] IIC T4 Gc, II (1)D [Ex ia Da] IIIC, I (M1) [Ex ia Ma] I
IECEx: Ex ec [ia Ga] IIC T4 Gc, [Ex ia Da] IIIC, [Ex ia Ma] I
cFMus: AIS klasa I, II, III, dział 1, grupy A–G; klasa I, dział 2, grupy A–D; klasa I, strefa 2, AEx ec [ia Ga] IIC T4 Gc

FAQ

Jaka jest podstawowa funkcja modułu Beckhoff ELX3152-0090?

Beckhoff ELX3152-0090 to 2-kanałowy analogowy terminal wejściowy EtherCAT, który umożliwia bezpośredni pomiar pętli prądowych 0/4-20 mA z iskrobezpiecznych czujników (Ex i) znajdujących się w strefach zagrożonych wybuchem Zone 0/20 i Zone 1/21.

Czym jest technologia TwinSAFE SC i jak jest wykorzystywana w tym module?

Technologia TwinSAFE SC (Single Channel) umożliwia udostępnianie analogowych wartości procesowych ze standardowych terminali, takich jak ELX3152-0090, w sieciach związanych z bezpieczeństwem (TwinSAFE) na potrzeby pomocniczych funkcji bezpieczeństwa, bez konieczności stosowania dedykowanego, certyfikowanego sprzętu przeznaczonego wyłącznie do zastosowań związanych z bezpieczeństwem.

Jakie zasilanie jest wymagane dla terminala ELX3152-0090?

Terminal wymaga zasilania 24 V DC dostarczanego przez styki zasilające z terminala zasilającego ELX9560. Zapewnia to zgodność z przepisami dotyczącymi barier iskrobezpiecznych oraz odpowiednią izolację sygnału.
