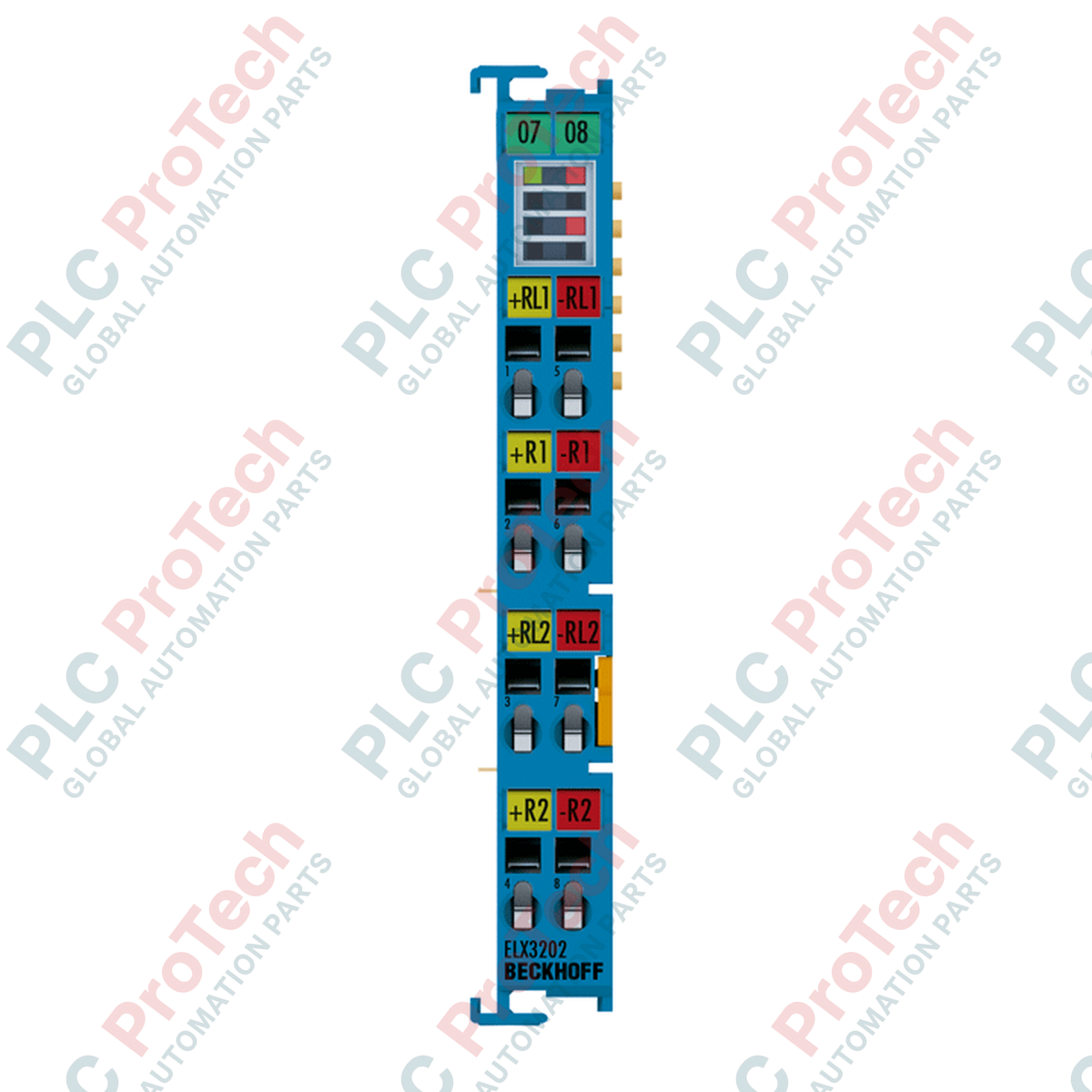

BECKHOFF ELX3202 EtherCAT Terminal

Opis

BECKHOFF ELX3202 to 2-kanałowy analogowy terminal wejściowy EtherCAT przeznaczony do precyzyjnych pomiarów temperatury i rezystancji w obszarach zagrożonych wybuchem. Jako iskrobezpieczny interfejs (Ex i) terminal umożliwia bezpośrednie podłączanie rezystancyjnych czujników temperatury (RTD) znajdujących się w środowiskach zagrożonych wybuchem stref 0/20 i 1/21, eliminując potrzebę stosowania zewnętrznych barier bezpieczeństwa.

Ten kompaktowy terminal o szerokości 12 mm oferuje rozdzielczość 16-bitową i obsługuje szeroki zakres typów czujników, w tym Pt100, Pt200, Pt500, Pt1000, Ni100, Ni120, Ni1000 i czujniki KT(Y), a także ogólne pomiary rezystancji do 4 kOhm. Aby zapewnić wysoką dokładność pomiarów, ELX3202 wyposażono w zintegrowane filtry cyfrowe, monitorowanie wartości granicznych i linearyzację charakterystyki czujnika.

Zaprojektowany do bezproblemowej integracji ze standardowym systemem terminali wejść/wyjść EtherCAT firmy Beckhoff terminal ELX3202 wymaga zastosowania terminala zasilającego ELX9560 w celu zasilania iskrobezpiecznej elektroniki po stronie obiektowej w konfiguracjach niebezpiecznych. Zapewnia elastyczne, konfigurowane programowo technologie połączeń 2-, 3- lub 4-przewodowych, dostosowane do różnych wymagań instalacji obiektowej.

Cechy

• Dwa różnicowe wejścia analogowe z ochroną iskrobezpieczną (Ex i) do pracy w atmosferach zagrożonych wybuchem.
• Obsługuje wiele charakterystyk czujników, w tym czujniki rezystancyjne Pt i Ni, czujniki KT(Y) oraz bezpośrednie pomiary rezystancji.
• Rozdzielczość konwersji 16-bitowej z programowalnym monitorowaniem wartości granicznych i filtrowaniem cyfrowym.
• Elastyczne technologie podłączania, umożliwiające konfiguracje połączeń 2-, 3- lub 4-przewodowych.
• Kompaktowa obudowa o szerokości 12 mm, maksymalizująca wykorzystanie miejsca na szynie DIN.
• Wyraźna sygnalizacja stanu za pomocą wbudowanych diod LED sygnałowych, umożliwiająca szybką diagnostykę.

Zastosowania

• Bezpośrednie monitorowanie temperatury wewnątrz stref 0, 1, 20 lub 21 w niebezpiecznych środowiskach procesowych.
• Iskrobezpieczne pomiary rezystancyjnych czujników temperatury (RTD) w zakładach przetwórstwa chemicznego, naftowego i gazowego oraz petrochemicznych.
• Przemysłowe systemy sterowania temperaturą wykorzystujące środowiska inżynierskie Beckhoff TwinCAT.

Specyfikacje techniczne

Ogólne

Dane elektryczne

Parametry fizyczne i środowiskowe

Ochrona przeciwwybuchowa i certyfikaty

Wytyczne dotyczące instalacji

1. Sprawdzenie wymagań: Upewnij się, że model zacisku odpowiada wymaganiom dotyczącym instalacji i strefy.
2. Odłączenie zasilania: Odłącz wszystkie źródła zasilania przed montażem lub okablowaniem zacisku.
3. Montaż: Zatrzaśnij zacisk na standardowej szynie DIN 35 mm zgodnej z normą EN 60715. Zapewnij prawidłowe połączenie obok siebie za pomocą zintegrowanego systemu podwójnego gniazda i klucza.
4. Konfiguracja zasilania: Upewnij się, że urządzenie ELX3202 jest zasilane za pomocą odpowiedniego zacisku zasilania ELX9560, aby zapewnić właściwą izolację elektryczną i ochronę Ex.
5. Okablowanie: Podłącz czujniki za pomocą przewodów jednożyłowych lub wielożyłowych (0.08 do 2.5 mm²). Uruchamiaj sprężyny zacisku klatkowego odpowiednim śrubokrętem. Domyślnie skonfigurowane jest połączenie 2-przewodowe; w razie potrzeby dostosuj ustawienia do konfiguracji 3-przewodowej lub 4-przewodowej.
6. Separacja Ex-i: Zachowaj wymagane odstępy bezpieczeństwa i wymagania dotyczące separacji między przewodami iskrobezpiecznymi (Ex i) a standardowymi obwodami przemysłowymi.
