BECKHOFF EP1809-0021 EtherCAT Box, 16-kanałowy moduł wejść cyfrowych

SKU EP1809-0021

W magazynie

12-month warranty
Free returns within 30 days

Manufacturer: BECKHOFF
Product No.: EP1809-0021
Country of origin:Niemcy
Product Type: Moduły EtherCAT
Payment: T/T, Western Union
Weight: 250g
Dimensions: 12,6 x 3 x 2,6 cm
Shipping port: Xiamen
Warranty: 12 months

Opis

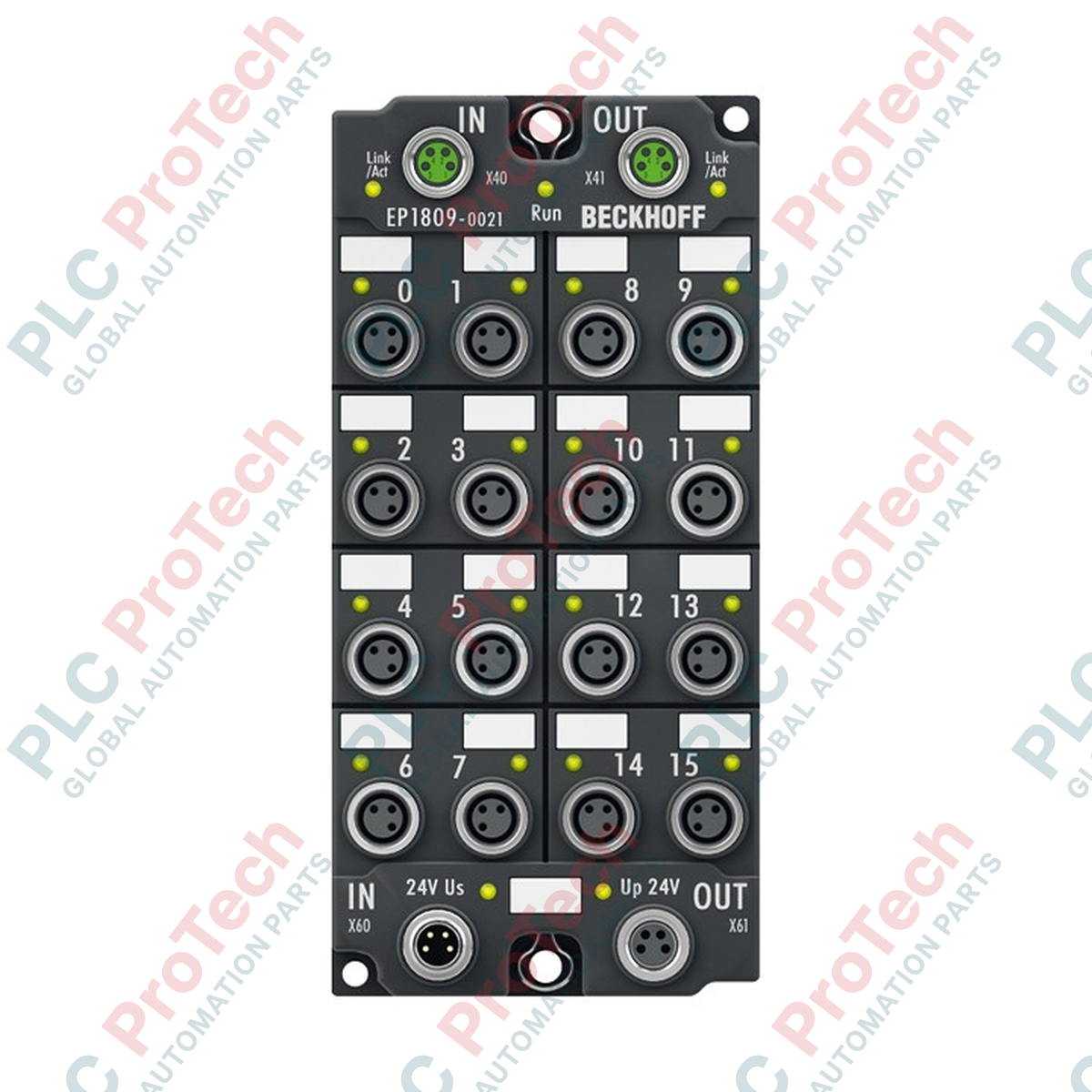

BECKHOFF EP1809-0021 EtherCAT Box to moduł wejść cyfrowych z 16 kanałami, przeznaczony do zastosowań w automatyce przemysłowej wymagających rozproszonego pozyskiwania sygnałów. Urządzenie działa bezpośrednio w sieci EtherCAT i łączy binarne sygnały sterujące z czujników i przełączników ze sterownikiem automatyki, zapewniając niezawodną transmisję danych w wymagających warunkach hali produkcyjnej.

Wykonany z wytrzymałej obudowy przemysłowej o stopniu ochrony IP65, IP66 i IP67 model EP1809-0021 został zaprojektowany do bezpośredniego montażu na maszynie bez konieczności stosowania szafy sterowniczej. Zintegrowane złącza M8 służą zarówno do podłączania wejść sygnałowych, jak i połączeń sieciowych, ułatwiając instalację i konserwację w zdecentralizowanych topologiach maszyn.

Cechy

16 kanałów wejść cyfrowych

Bezpośredni montaż na poziomie maszyny

Interfejs komunikacyjny EtherCAT

Zintegrowane zasilanie czujników

Technologia połączeń M8

Zastosowania

Architektury zdecentralizowanego sterowania maszynami bez szaf sterowniczych Zautomatyzowane linie produkcyjne wymagające rozproszonego pozyskiwania danych z czujników Systemy przenośnikowe i urządzenia do transportu materiałów o wysokich wymaganiach dotyczących stopnia ochrony IP Maszyny pakujące i montażowe pracujące w wilgotnym lub zapylonym środowisku przemysłowym

Specyfikacja techniczna

Informacje ogólne

Parametr	Specyfikacja
Producent	BECKHOFF
Dokładny model	EP1809-0021
Typ produktu	EtherCAT Box
Protokół	EtherCAT
Stopień ochrony	IP65, IP66, IP67 (zgodnie z EN 60529)
Pozycja montażowa	Zmienna
Masa	około 250 g
Kraj pochodzenia	Niemcy

Sygnały i wejścia/wyjścia

Parametr	Specyfikacja
Liczba wejść	16
Specyfikacja	EN 61131-2, typ 1/3
Napięcie wejściowe znamionowe	24 V DC (-15% / +20%)
Napięcie sygnału „0”	-3 do +5 V
Napięcie sygnału „1”	11 do 30 V
Prąd wejściowy	typ. 3 mA
Filtr wejściowy	3,0 ms
Częstotliwość zliczania	maks. 1 kHz
Zasilanie czujników	z napięcia sterującego, maks. 0,5 A łącznie, zabezpieczenie przed zwarciem

Parametry elektryczne i komunikacyjne

Parametr	Specyfikacja
Interfejs magistrali	2 x gniazdo M8, ekranowane, przykręcane
Przyłącze zasilania	Przyłącze: 1 x gniazdo M8 męskie, 4-stykowe; połączenie wyjściowe: 1 x gniazdo M8 żeńskie, 4-stykowe
Pobór prądu z US	typ. 130 mA
Izolacja elektryczna	500 V

Warunki środowiskowe i mechaniczne

Parametr	Specyfikacja
Zakres temperatury pracy	-25 do +60°C
Zakres temperatury przechowywania	-40 do +85°C
Odporność na drgania	zgodny z EN 60068-2-6
Odporność na wstrząsy	zgodny z EN 60068-2-27
Odporność EMC	zgodny z EN 61000-6-2
Emisja EMC	zgodny z EN 61000-6-4

Połączenia / interfejsy

Interfejs	Funkcja
Interfejs magistrali (2 x gniazdo M8)	Połączenia wejściowe i wyjściowe EtherCAT, ekranowane
Przyłącze zasilania (1 x M8 męskie, 4-stykowe)	Doprowadzenie wejściowego napięcia sterującego 24 V DC
Zasilanie wyjściowe (1 x M8 żeńskie, 4-stykowe)	Dalsze doprowadzenie napięcia sterującego 24 V DC do kolejnych modułów
Połączenia wejściowe (16 x M8, 3-stykowe, kodowane A)	Punkty podłączenia 16 czujników cyfrowych

Wytyczne dotyczące instalacji

Przed montażem lub podłączeniem skrzynki EtherCAT BECKHOFF EP1809-0021 upewnij się, że system jest całkowicie odłączony od zasilania.
Zamocuj moduł stabilnie na płaskiej powierzchni maszyny, używając odpowiednich otworów montażowych, aby wytrzymał drgania i wstrząsy występujące podczas pracy.
Podłącz przewody sieci EtherCAT do ekranowanych gniazd magistrali M8, zapewniając prawidłowe prowadzenie przewodów i odciążenie.
Podłącz przewód zasilający 24 V DC do 4-stykowego męskiego gniazda M8 i sprawdź prawidłową polaryzację napięcia.
Podłącz czujniki obiektowe do 3-stykowych, kodowanych A gniazd wejściowych M8, upewniając się, że całkowity pobór prądu zasilania czujników nie przekracza 0,5 A.
Przed przywróceniem zasilania i uruchomieniem sieci za pomocą oprogramowania automatyzacji przeprowadź pełną kontrolę okablowania i ciągłości obwodów.

FAQ

Jaka jest podstawowa funkcja urządzenia BECKHOFF EP1809-0021 EtherCAT Box?

Urządzenie BECKHOFF EP1809-0021 EtherCAT Box jest zdecentralizowanym, 16-kanałowym modułem wejść cyfrowych przeznaczonym do rejestrowania binarnych sygnałów sterujących bezpośrednio na maszynach, bez konieczności stosowania szafy sterowniczej.

Jaki stopień ochrony środowiskowej zapewnia urządzenie BECKHOFF EP1809-0021?

Urządzenie BECKHOFF EP1809-0021 ma stopień ochrony IP65, IP66 i IP67, dzięki czemu jest pyłoszczelne oraz chronione przed strugami wody i krótkotrwałym zanurzeniem.

Jak podłącza się czujniki do urządzenia BECKHOFF EP1809-0021?

Czujniki podłącza się do urządzenia BECKHOFF EP1809-0021 za pomocą 16 pojedynczych złączy M8 x 1 wykorzystujących 3-stykową technologię połączeń kodowaną A.

Jaka jest wydajność zasilania czujników urządzenia BECKHOFF EP1809-0021?

Urządzenie BECKHOFF EP1809-0021 zapewnia całkowite zasilanie czujników, wyprowadzone z napięcia sterującego, o natężeniu do 0,5 A i zabezpieczone przed zwarciem.
