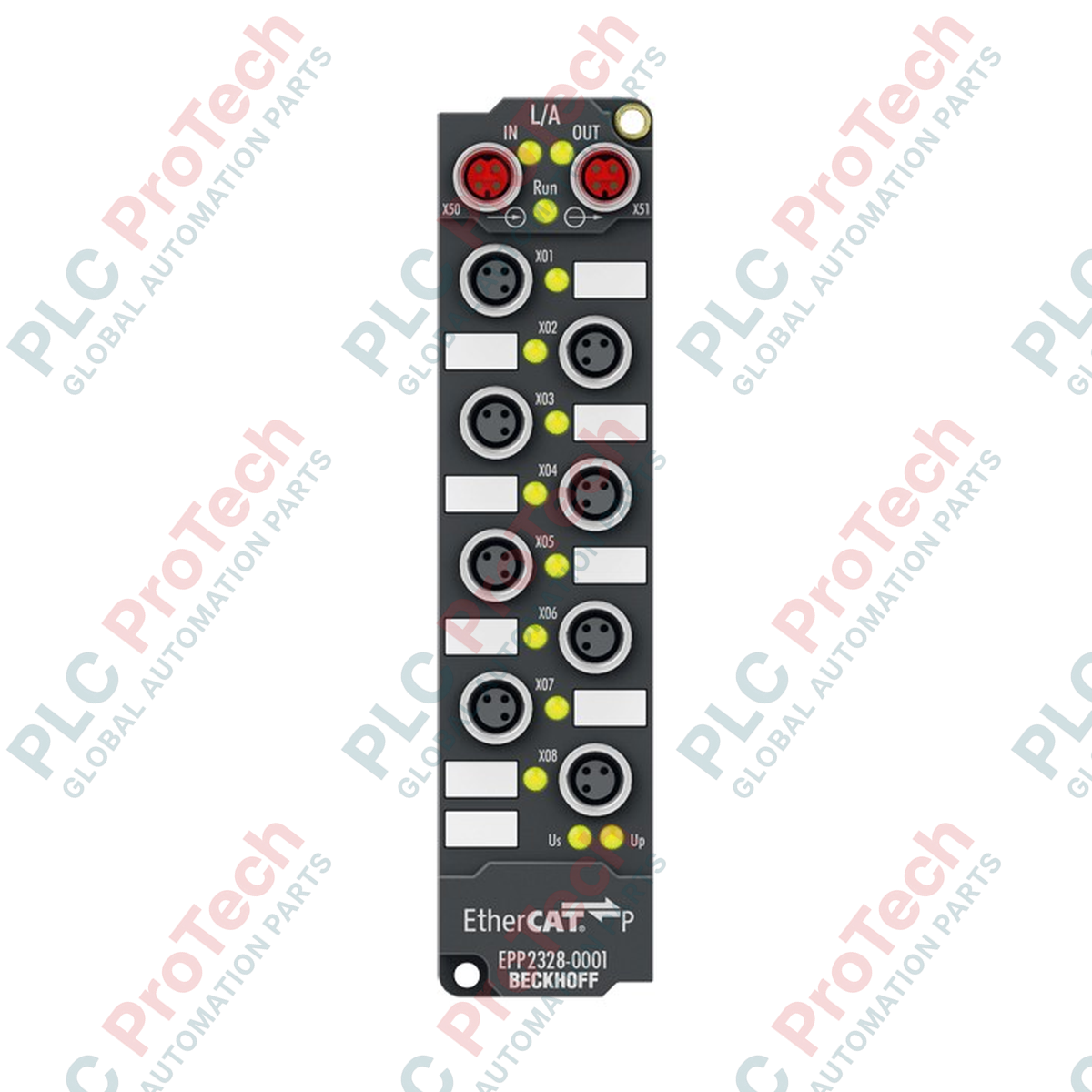

Beckhoff EPP2328-0001 Skrzynka EtherCAT P

SKU EPP2328-0001

W magazynie
  • 12-month warranty
  • Free returns within 30 days
  • Manufacturer: BECKHOFF
  • Product No.: EPP2328-0001
  • Origin Niemcy
  • Product Type: EtherCAT P Box
  • Payment: T/T, Western Union
  • Weight: 0.5 kg
  • Shipping port: Xiamen
  • Warranty: 12 months

Tags

Ilość

Product Description

Opis produktu

Moduł Beckhoff EPP2328-0001 to wysokowydajny, wzmocniony moduł cyfrowych wejść/wyjść z serii EtherCAT P Box. Wyposażony w 4 wejścia cyfrowe i 4 wyjścia cyfrowe, został zaprojektowany specjalnie do pracy w środowiskach EtherCAT P (Power over EtherCAT). Połączenie komunikacji i zasilania 24 V DC w jednym przewodzie znacząco ogranicza złożoność okablowania i skraca czas instalacji. Obudowa o stopniu ochrony IP65/66/67 sprawia, że moduł doskonale nadaje się do zdecentralizowanych systemów automatyki pracujących w trudnych, przemysłowych lub zmywalnych środowiskach, w których kluczowe znaczenie mają oszczędność miejsca i niezawodne działanie.

Konfiguracja techniczna

Moduł EPP2328-0001 wykorzystuje wydajność EtherCAT P do zapewnienia szybkiej transmisji danych i dystrybucji zasilania.

  • Integracja z EtherCAT P: Kodowany złączem P interfejs magistrali M8 przesyła zarówno sygnał EtherCAT, jak i napięcie zasilania systemu/czujników, eliminując konieczność prowadzenia oddzielnych przewodów zasilających do każdej skrzynki.
  • Obsługa wysokich prądów: Możliwość przełączania prądu do 2 A na kanał sprawia, że moduł doskonale nadaje się do sterowania większymi siłownikami, elektrozaworami lub obciążeniami lampowymi, których wymagania przekraczają możliwości standardowych modułów I/O.
  • Wzmocniona konstrukcja: Stopień ochrony IP65/66/67 zapewnia pełną ochronę przed pyłem i zanurzeniem w wodzie, dzięki czemu moduł idealnie nadaje się do bezpośredniego montażu na maszynach w zakładach produkcyjnych.
  • Możliwości diagnostyczne: Zintegrowane zabezpieczenie przeciwzwarciowe każdego kanału zapewnia sterownikowi informacje zwrotne w czasie rzeczywistym, umożliwiając szybkie wykrywanie usterek elektrycznych po stronie obciążenia.

Dane techniczne

Cecha Specyfikacja
Model EPP2328-0001
Protokół EtherCAT P
Liczba wejść/wyjść 4 wejścia / 4 wyjścia
Interfejs magistrali 2 × M8, kodowane P
Prąd wyjściowy 2 A na kanał (maks. łącznie ∑ 3 A)
Czasy przełączania 200 µs (TON/TOFF)
Stopień ochrony IP65/66/67
Masa Około 165 g
Izolacja elektryczna 500 V

Często zadawane pytania

Jaka jest przewaga EtherCAT P (EPP) nad standardowym EtherCAT (EP)?

Główną zaletą jest ograniczenie liczby przewodów. Standardowy EtherCAT wymaga oddzielnego przewodu zasilającego do zasilania czujników/obciążeń napięciem 24 V. EtherCAT P wykorzystuje specjalnie kodowane złącze M8 do przesyłania danych i zasilania 24 V tym samym przewodem, co upraszcza budowę maszyny i zmniejsza liczbę wymaganych tras kablowych.

Czy istnieje limit prądu, który mogę pobierać przez moduł EPP2328-0001?

Każde pojedyncze wyjście może obsługiwać prąd do 2 A, jednak łączny limit dla wszystkich wyjść wynosi 3 A. Należy upewnić się, że całkowite zapotrzebowanie podłączonych siłowników na obciążenie nie przekracza tego limitu, aby zapobiec uszkodzeniu termicznemu modułu.

Czy mogę podłączyć ten moduł do portu nieobsługującego EtherCAT P?

Nie. Urządzenia EtherCAT P wykorzystują specjalistyczne złącza kodowane P, które są mechanicznie niekompatybilne ze standardowymi portami EtherCAT (RJ45 lub standardowe M8). Konstrukcja ta zapobiega przypadkowemu podłączeniu przewodów zasilających o wysokim napięciu do standardowych portów danych.

Integracja inżynieryjna i najlepsze praktyki eksploatacyjne

  • Zarządzanie przewodami: Należy stosować oficjalne przewody Beckhoff EtherCAT P, aby zapewnić prawidłowe dostarczanie zasilania i integralność danych. Ponieważ przewód przesyła zarówno zasilanie, jak i dane, należy upewnić się, że dla danej długości przewodu nie są przekraczane dopuszczalne spadki napięcia.
  • Monitorowanie całkowitego obciążenia: Ponieważ całkowity prąd wyjściowy jest ograniczony do 3 A, należy obliczyć przewidywane szczytowe obciążenie wszystkich 4 wyjść działających jednocześnie. Jeśli proces wymaga w dowolnym momencie prądu większego niż 3 A, obciążenia należy rozdzielić między dodatkowe moduły I/O.
  • Integralność uszczelnienia: W środowiskach o stopniu ochrony IP67 należy upewnić się, że wszystkie nieużywane porty M8 są wyposażone w zaślepki ochronne. Brak uszczelnienia nieużywanych portów jest najczęstszą przyczyną przedwczesnych awarii w środowiskach zmywalnych.
  • Montaż: Należy wykorzystać dostępne punkty montażowe do przymocowania modułu do uziemionej powierzchni maszyny. Prawidłowe uziemienie pomaga zachować integralność ekranowanego interfejsu magistrali i zapewnia zgodność z normami emisji EMC.
