Opis

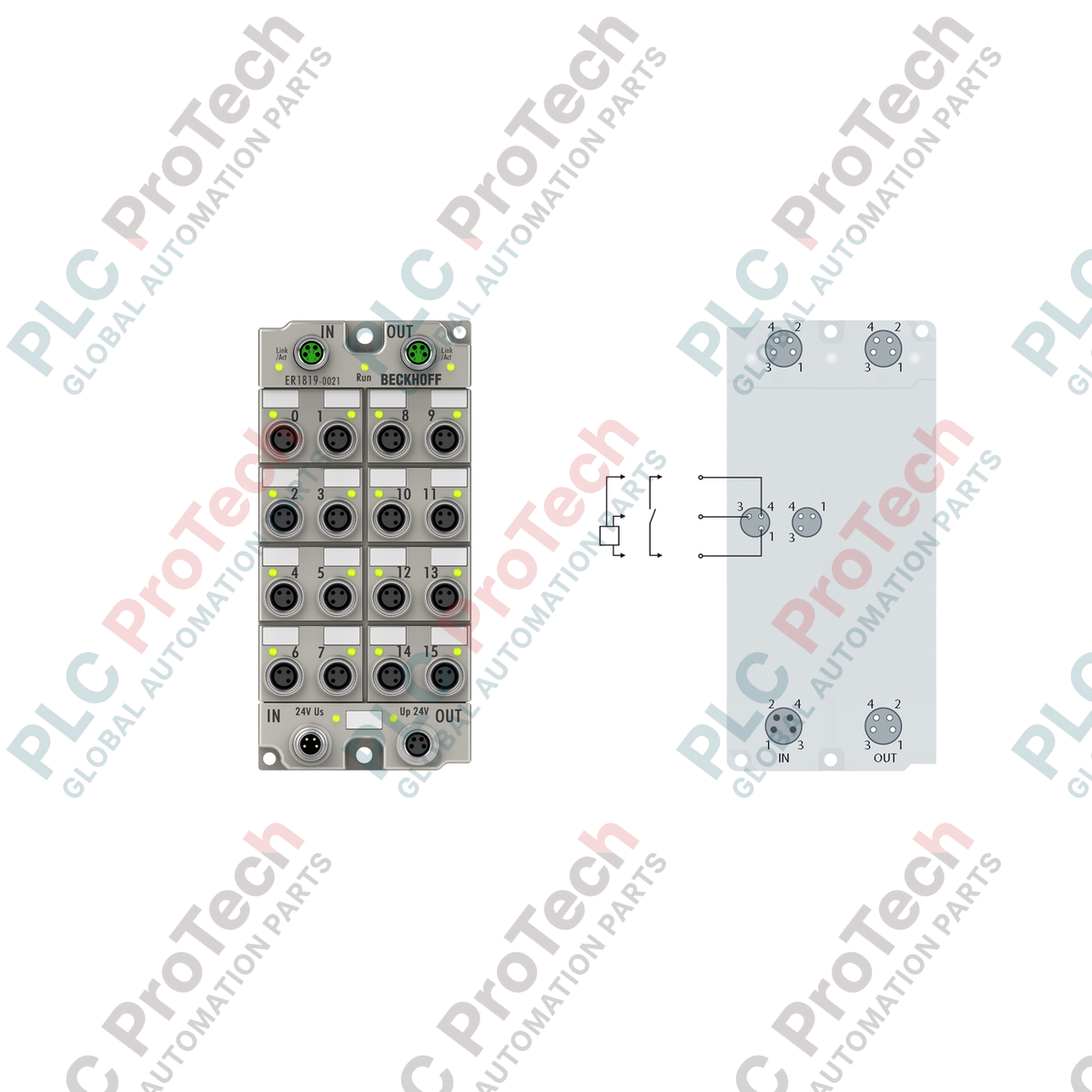

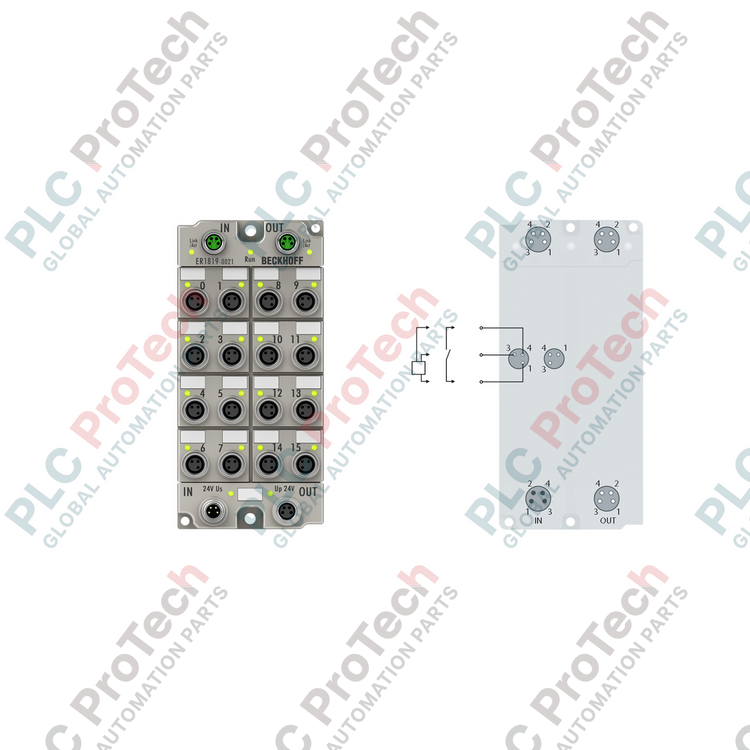

BECKHOFF ER1819-0021 to wysokiej gęstości moduł EtherCAT Box o stopniu ochrony IP67, przeznaczony do bezpośredniego montażu na maszynie, poza tradycyjnymi szafami sterowniczymi. Ten moduł wejść cyfrowych służy do pozyskiwania binarnych sygnałów sterujących z fizycznego poziomu procesu i niezawodnego przesyłania ich do sterownika za pośrednictwem szybkiej sieci EtherCAT. Obudowa z odlewu ciśnieniowego z cynku zapewnia niezawodną ochronę przed wilgocią, pyłem i naprężeniami mechanicznymi w trudnych warunkach automatyki przemysłowej.

Moduł jest wyposażony w 16 wejść cyfrowych ze standardowymi złączami M8, odpowiednimi do czujników trójprzewodowych. Wejścia są zgodne ze specyfikacją EN 61131-2 typu 1/3 i mają zintegrowany szybki filtr wejściowy o czasie 10 mikrosekund, zapewniający szybkie i dokładne rejestrowanie zmian sygnału. Kompaktowa, zdecentralizowana architektura zmniejsza ilość okablowania, upraszcza podłączanie w terenie i optymalizuje wydajność komunikacji bezpośrednio na poziomie maszyny.

Cechy

• 16 wejść cyfrowych do gęstego pozyskiwania sygnałów binarnych
• Standardowa technologia podłączania czujników M8, 3-stykowa, kodowana A
• Szybka konfiguracja filtra wejściowego o czasie 10 mikrosekund zapewniająca wysoką szybkość reakcji
• Obudowa z odlewu ciśnieniowego z cynku zapewniająca stopień ochrony IP65, IP66 i IP67
• Zintegrowane zasilanie czujników z napięcia sterującego, odporne na zwarcia do łącznego prądu 0,5 A
• Bezpośrednia komunikacja EtherCAT za pośrednictwem dwóch ekranowanych gniazd śrubowych M8
• Izolacja elektryczna 500 V chroniąca elektronikę sterującą wyższego poziomu

Zastosowania

• Zdecentralizowane systemy sterowania maszynami bez ochronnych obudów
• Systemy transportu materiałów, logistyki i przenośników z dużą liczbą skupionych czujników
• Robotyka, maszyny pakujące i systemy montażowe wymagające lokalnych węzłów wejść/wyjść
• Wilgotne lub zapylone środowiska przemysłowe wymagające wytrzymałych modułów obiektowych IP67

Specyfikacja techniczna

Ogólne

Sygnały i wejścia/wyjścia

Parametry elektryczne i komunikacyjne

Warunki środowiskowe i zgodność

Wytyczne dotyczące instalacji

1. Przed montażem lub podłączaniem przewodów do modułu upewnij się, że wszystkie zasilacze systemu są całkowicie odłączone od napięcia.
2. Przymocuj moduł stabilnie do płaskiej powierzchni, korzystając ze zintegrowanych punktów montażowych: dwóch otworów o średnicy 3,5 mm do elementów montażowych M3 lub dwóch otworów o średnicy 4,5 mm do elementów montażowych M4.
3. Podłącz przychodzące i wychodzące linie komunikacyjne EtherCAT za pomocą ekranowanych przewodów M8 z przyłączami śrubowymi, aby zapewnić ochronę przed zakłóceniami elektromagnetycznymi.
4. Podłącz czujniki cyfrowe do 3-stykowych, kodowanych A kanałów wejściowych M8. Upewnij się, że łączne obciążenie czujników nie przekracza maksymalnego limitu zasilania czujników wynoszącego 0,5 A.
5. Odpowiednio uszczelnij wszystkie nieużywane porty M8 za pomocą zaślepek ochronnych, aby zachować stopień ochrony IP65/66/67.
6. Podłącz zasilanie 24 V DC, sprawdź prawidłową polaryzację, włącz zasilanie systemu i obserwuj diody diagnostyczne, aby potwierdzić standardowy stan uruchamiania.
