Opis

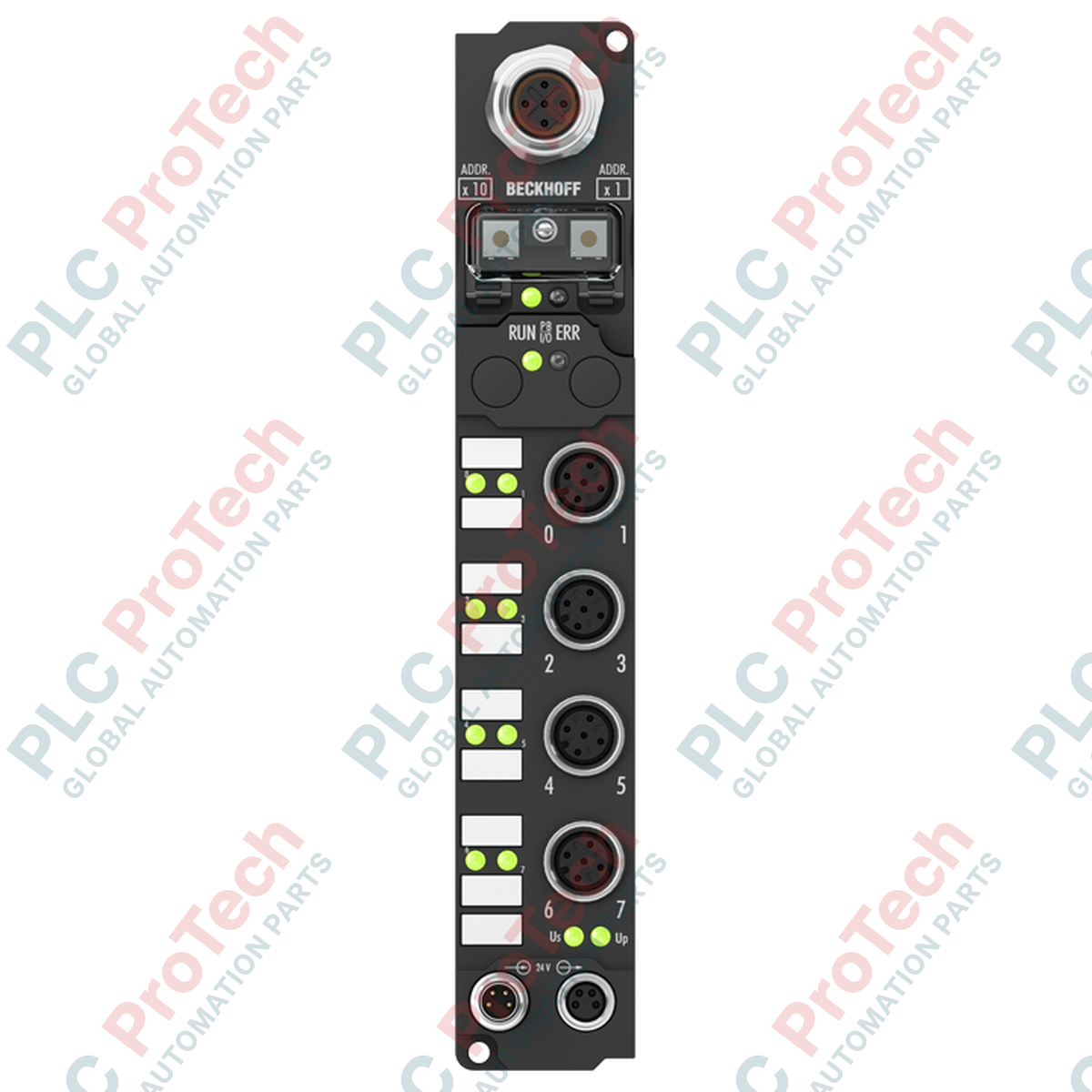

Niezawodne zdecentralizowane pozyskiwanie sygnałów na ramach maszyn i liniach produkcyjnych realizuje moduł Fieldbus Box Beckhoff IP1002-B810. Urządzenie zbiera binarne sygnały sterujące z maksymalnie ośmiu czujników cyfrowych i przesyła je za pośrednictwem interfejsu RS232 typu punkt-punkt do sterownika nadrzędnego. Umieszczony w solidnej, całkowicie szczelnej obudowie z poliamidu IP1002-B810 nie wymaga dodatkowej szafy ochronnej, umożliwiając bezpośredni montaż na maszynie w trudnych warunkach przemysłowych. Najważniejsze cechy obejmują zintegrowany filtr wejściowy 3,0 ms zapobiegający odbijaniu styków oraz standardowe złącza śrubowe M12 przeznaczone do wytrzymałego okablowania czujników w terenie.
Cechy
-
8 wejść cyfrowych: Obsługuje bezpośrednie podłączenie standardowych czujników binarnych 24 V DC.
-
Interfejs szeregowy RS232: Protokół komunikacji peer-to-peer z wybieranymi szybkościami transmisji danych do 38,4 kbaud.
-
Wytrzymała, szczelna obudowa: Niezwykle trwała obudowa z poliamidu PA6 spełnia wymagania klas ochrony IP65, IP66 i IP67.
-
Filtrowanie wejścia: Zintegrowany sprzętowy filtr 3,0 ms tłumiący zakłócenia sygnału i drgania styków.
-
Elastyczny montaż: Dwa wstępnie nawiercone konstrukcyjne otwory mocujące o średnicy 3,5 mm umożliwiają bezpośrednie mocowanie do maszyn za pomocą śrub M3.
Zastosowania
- Rozproszone systemy automatyzacji maszyn pakujących.
- Sieci sterowania przenośnikami i transportem materiałów.
- Obszary procesów mokrych wymagające wysokiego stopnia ochrony przed wnikaniem.
- Dedykowane konfiguracje rejestrowania danych szeregowych typu peer-to-peer.
Tabela danych technicznych
| Parametr |
Specyfikacja |
| Producent |
Beckhoff Automation |
| Oznaczenie modelu |
IP1002-B810 |
| Typ produktu |
Moduł cyfrowych wejść Fieldbus Box |
| Liczba wejść |
8 wejść cyfrowych |
| Protokół interfejsu |
RS232 (otwarty, udokumentowany protokół) |
| Szybkości transmisji danych |
9,6 kbaud, 19,2 kbaud, 38,4 kbaud (domyślnie) |
| Znamionowe napięcie wejściowe |
24 V DC (-15% / +20%) |
| Napięcie sygnału „0” |
-3 do +5 V (EN 61131-2, typ 2) |
| Napięcie sygnału „1” |
11 do 30 V (EN 61131-2, typ 2) |
| Czas filtrowania wejścia |
3,0 ms |
| Pobór prądu modułu |
45 mA + prąd czujników (maks. łącznie 0,5 A) |
| Połączenia zasilania |
Zasilanie: 1 x M8 męskie, 4-pinowe; Downstream: 1 x M8 żeńskie, 4-pinowe |
| Połączenie interfejsu magistrali |
1 x gniazdo M12, 5-pinowe, kodowanie B |
| Połączenia czujników |
M12, połączenie śrubowe |
| Materiał obudowy |
PA6 (poliamid) |
| Stopień ochrony |
IP65, IP66, IP67 (zgodnie z EN 60529) |
| Zakres temperatury pracy |
0 do +55°C |
| Zakres temperatury przechowywania |
-25 do +85°C |
| Dopuszczenia |
CE, UL |
| Wymiary (W x H x D) |
30 mm x 175 mm x 26,5 mm |
| Masa netto |
Około 210 g |
| Masa wysyłkowa (obliczona) |
2,0 kg |
Połączenia i interfejsy
| Złącze/zacisk |
Funkcja / przyporządkowanie pinów |
| M8 Power Feed (męskie) |
Pin 1: +24 V DC napięcia sterującego (US), Pin 2: +24 V DC napięcia obciążenia (UP), Pin 3: GND (US), Pin 4: GND (UP) |
| M8 Downstream (żeńskie) |
Połączenie szeregowe z kolejnymi modułami (US, UP, GND US, GND UP) |
| Interfejs magistrali M12 (kodowanie B) |
Linie komunikacji szeregowej RS232 (połączenia interfejsu RXD, TXD, GND) |
Wnioski z praktyki inżynierskiej
Modele alternatywne i kompatybilność
Model IP1002-B810 wykorzystuje standardowe połączenie RS232 typu punkt-punkt, odmienne od modułów sieciowych IP1002 przeznaczonych do konkretnych magistrali polowych (takich jak warianty CANopen lub PROFIBUS). Podczas konfigurowania łącza szeregowego upewnij się, że parametry portu szeregowego sterownika odpowiadają domyślnej szybkości transmisji modułu wynoszącej 38,4 kbaud. Standardowe zadania konfiguracyjne można wykonywać bezpośrednio za pomocą interfejsu oprogramowania Beckhoff KS2000, korzystając ze wskazanych adapterów programujących.
Typowe problemy w zastosowaniach i uwagi inżynierskie
Ponieważ RS232 jest niesymetrycznym interfejsem komunikacyjnym, maksymalna długość przewodu połączenia szeregowego jest ściśle ograniczona do 15 metrów. Przekroczenie tej odległości lub użycie niskiej jakości nieekranowanych przewodów w środowiskach o wysokim poziomie zakłóceń (np. w pobliżu przemienników częstotliwości) prowadzi do błędów transmisji i przekroczeń czasu oczekiwania modułu. Upewnij się, że całkowity pobór prądu podłączonych czujników nie przekracza wartości granicznej 0,5 A zabezpieczonej przed zwarciem w całym module.
Wskazówki dotyczące uruchamiania i okablowania
Podczas prowadzenia przewodów sterujących używaj ekranowanych przewodów miedzianych (2 x 0,25 mm²) przeznaczonych do transmisji RS232. Upewnij się, że ekran jest prawidłowo uziemiony po stronie sterownika nadrzędnego. W przypadku szeregowego rozprowadzania zasilania M8 sprawdź, czy łączny pobór napięcia sterującego (US) wszystkich modułów znajdujących się dalej w łańcuchu nie przekracza obciążalności styków złączy zasilających, która zwykle jest ograniczona do 4 A.
Wytyczne dotyczące instalacji
OSTRZEŻENIE KRYTYCZNE: Przed zamontowaniem skrzynki Fieldbus Box lub wykonaniem jakichkolwiek prac związanych z okablowaniem upewnij się, że wszystkie źródła zasilania — zarówno napięcie sterujące (US), jak i pomocnicze napięcie obciążenia (UP) — są całkowicie odłączone. Brak odłączenia zasilania może doprowadzić do uszkodzenia zacisków lub czujników albo nieoczekiwanych zmian stanu systemu.
1
Montaż mechaniczny: Przymocuj IP1002-B810 do płaskiej powierzchni maszyny za pomocą dwóch śrub M3 przełożonych przez otwory montażowe o średnicy 3,5 mm. Dokręć śruby momentem zalecanym dla materiału podłoża montażowego.
2
Podłączanie magistrali RS232: Włóż 5-stykowy przewód magistrali M12 z kodowaniem B do portu komunikacyjnego. Dokręć ręcznie złącze śrubowe, aby zapewnić szczelność o stopniu ochrony IP67.
3
Podłączanie zasilania: Podłącz doprowadzone źródło zasilania 24 V DC do 4-stykowego męskiego złącza M8. W przypadku łączenia szeregowego poprowadź przewód M8 z żeńskiego portu wyjściowego do kolejnego modułu magistrali polowej.
4
Podłączanie czujników I/O: Podłącz 8 czujników cyfrowych do odpowiednich złączy peryferyjnych M12. Wszystkie nieużywane porty zabezpiecz zaślepkami ochronnymi M12, aby zapobiec przedostawaniu się cieczy i zachować stopień ochrony IP67.
