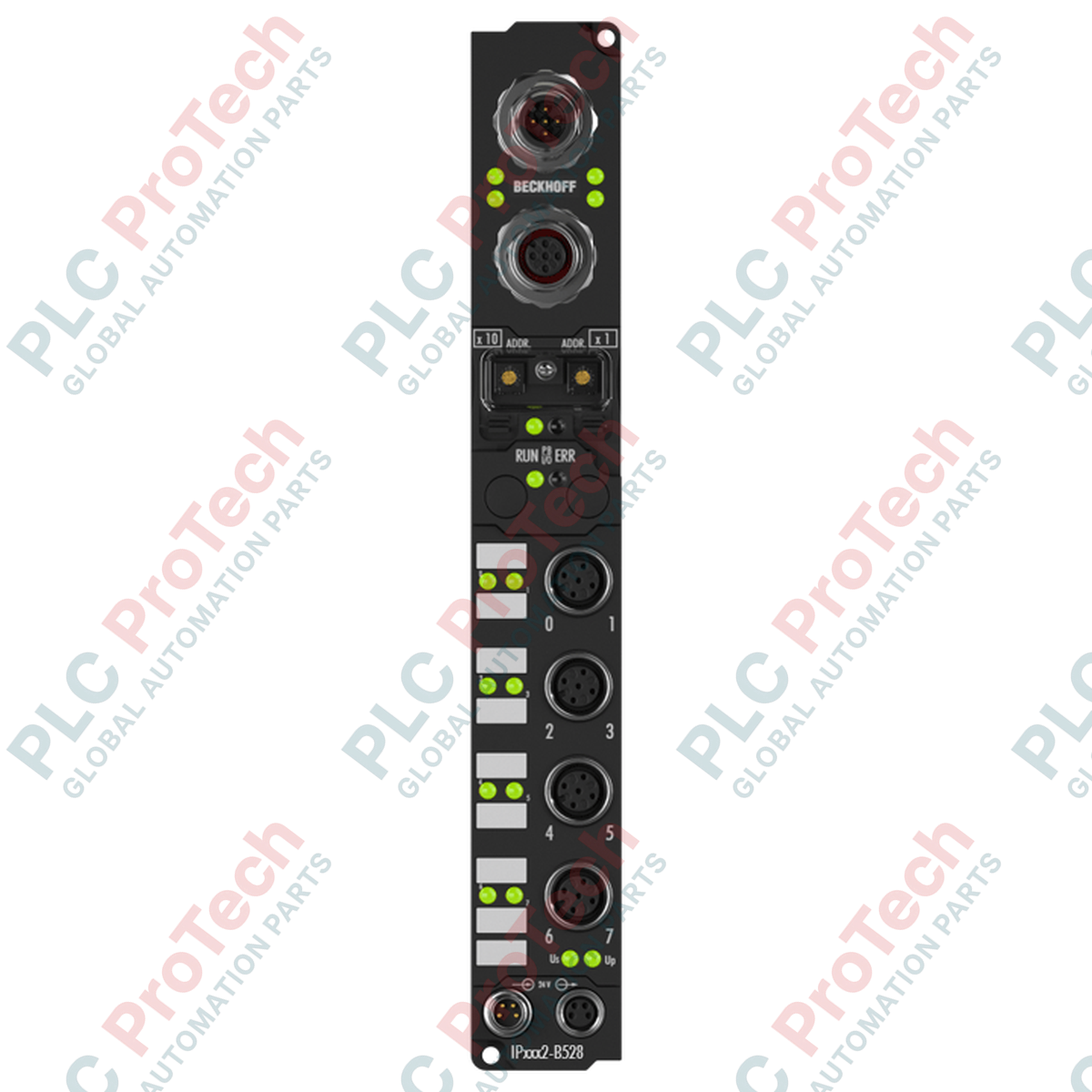

Beckhoff IP2042-B528 Fieldbus Box, 8-kanałowy moduł wyjść cyfrowych

SKU IP2042-B528

W magazynie

12-month warranty
Free returns within 30 days

Manufacturer: BECKHOFF
Product No.: IP2042-B528
Country of origin:Niemcy
Product Type: Moduły Fieldbus Box
Payment: T/T, Western Union
Weight: 2000g
Dimensions: 180 mm x 80 mm x 50 mm
Shipping port: Xiamen
Warranty: 12 months

Opis

Zaprojektowany z myślą o optymalizacji zdecentralizowanych układów sterowania moduł wyjść cyfrowych Beckhoff IP2042-B528 umożliwia przełączanie obciążeń o dużej mocy bezpośrednio na maszynie za pośrednictwem interfejsu magistrali obiektowej DeviceNet. Przeniesienie warstwy I/O z centralnej szafy sterowniczej bezpośrednio na ramę urządzenia ogranicza ilość okablowania i zmniejsza degradację sygnału. Moduł jest wyposażony w osiem niezależnych wyjść cyfrowych przeznaczonych do przełączania obciążeń 24 V DC o natężeniu do 2 A na kanał, z wykorzystaniem standardowych złączy z blokadą śrubową M12, aby zapewnić niezawodne przesyłanie sygnałów w trudnych warunkach pracy.

Funkcje

Integracja z magistralą DeviceNet: Wbudowany interfejs DeviceNet ze zintegrowanym trójnikiem upraszcza okablowanie magistrali i umożliwia bezpośrednie przelotowe podłączenie do sieci.
Wyjścia o dużej wydajności: Osiem wyjść cyfrowych zdolnych do przełączania prądu do 2 A na kanał, idealnych do sterowania zaworami pneumatycznymi, stycznikami i siłownikami.
Bezpieczne połączenia fizyczne: Standardowy w branży interfejs połączeniowy M12 zapewnia pyłoszczelność, odporność na wodę i wibracje okablowania.
Optymalny format: Konstrukcja umożliwiająca montaż na maszynie eliminuje konieczność stosowania lokalnych skrzynek zaciskowych IP67 lub rozbudowanego okablowania listew zaciskowych.

Zastosowania

Zdecentralizowane systemy sterowania maszynami i rozproszone linie produkcyjne.
Sterowanie rozdzielaczami pneumatycznymi i uruchamianie zaworów elektromagnetycznych.
Sieci przenośników i zautomatyzowane urządzenia do transportu materiałów.
Środowiska przemysłowe o wysokim poziomie drgań, wymagające bezpośredniego montażu modułów I/O na maszynie.

Specyfikacja techniczna

Parametr	Specyfikacja
Producent	Beckhoff
Numer modelu	IP2042-B528
Interfejs magistrali obiektowej	DeviceNet (ze zintegrowanym trójnikiem)
Liczba kanałów	8 wyjść cyfrowych
Znamionowe napięcie wyjściowe	24 V DC
Maks. prąd wyjściowy (na kanał)	2 A
Maks. skumulowany prąd (cały moduł)	12 A
Typ połączenia	Złącze z blokadą śrubową M12
Zakres temperatury pracy	od 0 do 55°C
Zakres temperatury przechowywania	od -25 do 85°C
Kraj pochodzenia	Niemcy
Masa wysyłkowa (obliczona)	0,45 kg
Wymiary opakowania (obliczone)	180 mm x 80 mm x 50 mm

Empiryczne spostrzeżenia inżynieryjne

Alternatywne modele i kompatybilność

Ten moduł wykorzystuje B528 Przyrostek interfejsu DeviceNet. Nie jest to bezpośredni zamiennik sieciowy innych wersji Fieldbus Box, takich jak B510 (CANopen) lub B310 (PROFIBUS), ponieważ wymagają one zupełnie innych plików konfiguracyjnych (EDS zamiast GSD) oraz skanerów mastera. Przed wymianą modułów zawsze upewnij się, że skaner sieciowy w sterowniku PLC lub komputerze przemysłowym obsługuje komunikację DeviceNet.

Typowe problemy aplikacyjne i uwagi inżynierskie

Chociaż pojedyncze kanały mogą sterować prądem do 2 A, łączny limit prądu dla całego modułu wynosi dokładnie 12 A. Jednoczesna ciągła praca wszystkich ośmiu kanałów z prądem 2 A spowoduje pobór 16 A, przekraczając próg termiczny wewnętrznej szyny zbiorczej. Aby zapobiec przedwczesnej awarii modułu, zastosuj zarządzanie cyklem pracy lub blokady programowe, tak aby aktywne obciążenie prądowe podczas pracy ciągłej nie przekraczało 12 A.

Wskazówki dotyczące uruchamiania i okablowania

Zintegrowane złącze T jest bardzo wygodne przy łączeniu kaskadowym, ale nie eliminuje konieczności stosowania terminatora. Upewnij się, że ostatni moduł na fizycznej magistrali głównej DeviceNet jest wyposażony w standardowy rezystor terminujący 121 omów. Aby chronić przed zakłóceniami powodowanymi przez znajdujące się w pobliżu przemienniki częstotliwości (VFD), upewnij się, że ekrany przewodów magistrali obiektowej M12 są solidnie uziemione do podstawy maszyny za pośrednictwem metalowych zaczepów montażowych modułu.

Wytyczne dotyczące instalacji

OSTRZEŻENIE KRYTYCZNE: ZAGROŻENIE ELEKTRYCZNE

Przed rozpoczęciem instalacji, okablowania lub demontażu odłącz i zabezpiecz przed ponownym włączeniem wszystkie pomocnicze źródła zasilania 24 V DC oraz zasilacze magistrali obiektowej. Podłączanie lub odłączanie aktywnych złączy M12 pod obciążeniem może prowadzić do pogorszenia jakości styków elektrycznych, nieprzewidywalnych stanów wyjść bezpieczeństwa lub uszkodzenia wewnętrznych elementów przełączających.

1 Solidnie zamocuj moduł do czystej, płaskiej powierzchni maszyny, używając dwóch zintegrowanych otworów montażowych. Upewnij się, że metalowa obudowa ma dobry kontakt mechaniczny z uziemioną ramą, aby zapewnić prawidłową ścieżkę uziemienia.

2 Podłącz przewody magistrali głównej i odgałęzień DeviceNet do zintegrowanych interfejsów M12 ze złączem T. Dokręć nakrętki kołnierzowe ręcznie, aby zapewnić szczelność ochrony IP.

3 Podłącz przewody wyjść cyfrowych M12 do wyznaczonych portów siłowników, zwracając szczególną uwagę na łączny limit obciążenia modułu wynoszący 12 A.

4 Ponownie włącz zasilanie, sprawdź wskazania diagnostycznych diod LED na module i potwierdź prawidłowy stan komunikacji za pomocą narzędzia konfiguracyjnego mastera DeviceNet.

FAQ

Jak zarządzany jest łączny limit prądu na wyjściach?

Moduł ma całkowity limit prądu ciągłego wynoszący 12 A. Chociaż każdy kanał może przełączać prąd o natężeniu do 2 A, suma wszystkich aktywnych wyjść nie może przekraczać 12 A, aby zapobiec przegrzaniu wewnętrznych szyn zbiorczych.

Jakiego protokołu magistrali obiektowej używa ten moduł do komunikacji sieciowej?

Moduł komunikuje się za pośrednictwem protokołu DeviceNet i ma zintegrowany interfejs ze złączem T umożliwiający bezpośrednie łączenie magistrali w pętli.

Czy wyjścia cyfrowe są zabezpieczone przed zwarciem?

Tak, wyjścia cyfrowe są wyposażone w zabezpieczenie przed zwarciem, które chroni wewnętrzne układy sterownika przed usterkami przewodów obiektowych po stronie odbiorników.

Czy do zabezpieczenia złączy M12 potrzebuję specjalnego narzędzia?

Nie, standardowe złącza M12 można zabezpieczyć ręcznie. Jednak w środowiskach o wysokim poziomie drgań zaleca się użycie klucza dynamometrycznego M12 ustawionego na moment dokręcania zalecany przez producenta, aby zapewnić długotrwałe zachowanie szczelności IP.
